Montáž atypického okna: Podrobný postup a rady

Montáž okien je technicky náročná úloha, ktorá si vyžaduje precíznosť a odborné znalosti. Ak však máte skúsenosť s podobnými prácami, môžete si okná nainštalovať aj svojpomocne. Na úvod je potrebné poznamenať, že neodborná a nesprávna montáž okien môže spôsobiť problémy s tepelnou izoláciou, zatekaním, rosením a v horších prípadoch tiež so statikou. Svojpomocná montáž sa preto určite neodporúča bez predchádzajúcich skúseností.

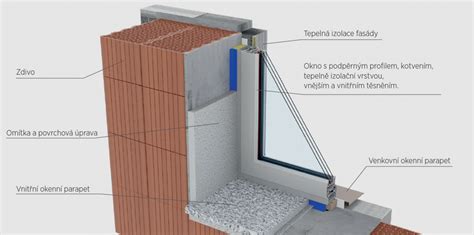

Aj tie najkvalitnejšie plastové okná alebo hliníkové okná môžu zlyhať, ak nie sú správne osadené. Montáž okien je technický proces, ktorý rozhoduje o tepelnej izolácii, vzduchotesnosti, životnosti aj komforte bývania. Každé okno je súčasťou obvodového plášťa domu. Nejde len o výplň otvoru, ale o konštrukčný prvok, ktorý musí byť správne napojený na murivo, zateplenie aj parozábranu. Rozdiel medzi obyčajným „osadením“ a odbornou montážou okien spočíva v systémovom riešení detailov. Nestačí rám ukotviť a vypeniť. Dôležité je zdôrazniť, že reálne parametre Uw (prestup tepla celým oknom) často ovplyvňuje kvalita montáže viac než samotný profil.

Stavba alebo rekonštrukcia domu či bytu je často spojená aj s rozhodovaním o nových oknách. Väčšinou ľudia siahajú po klasických tvaroch, ale nie vždy je to možné alebo žiadané. Vtedy prichádzajú na rad atypické okná, ktoré prinášajú originálny vzhľad, viac svetla a lepšie využitie priestoru. Toto riešenie však vyžaduje dôkladné pochopenie špecifík týkajúcich sa ich umiestnenia, najmä rozmerov stavebných otvorov.

Čo si predstaviť pod pojmom „atypické okná“?

Atypické okno je každé okno, ktoré sa vymyká klasickým štandardom - či už tvarom, umiestnením alebo konštrukčným riešením. Ide o všetky okenné riešenia, ktoré sa vymykajú klasickým štandardom. Medzi najčastejšie atypické riešenia patria rohové okná, okrúhle okná, klenbové okná, trojuholníkové okná, veľké okenné steny, harmonikové okná alebo klasické okná s mriežkou. Tieto riešenia presahujú rámec štandardnej sériovej výroby a nachádzajú uplatnenie v situáciách, kde konvenčné okná nespĺňajú architektonické, funkčné alebo estetické požiadavky.

Rozdiel medzi oknom a stavebným otvorom: Kľúč k správnej montáži

Základným pravidlom pri akomkoľvek okne, či už štandardnom alebo atypickom, je, že medzi rozmerom samotného okna, ktoré kupujete a rozmerom stavebného otvoru, do ktorého ho následne vkladáte, je rozdiel. Síce sa jedná o radovo niekoľko centimetrov, bez nich by vám ale okno v otvore tak dobre nesedelo. Alebo skôr vôbec. Jednoducho povedané, stavebný otvor musí byť vždy o trochu väčší ako samotné okno. Tento priestor je nevyhnutný pre správnu montáž, dilatáciu a aplikáciu tesniacich materiálov.

Presné zameranie stavebného otvoru: Dvakrát meraj a jedenkrát rež

Pri atypických oknách je presné zameranie otvorov absolútne kľúčové. Pri inštalácii okien do existujúcich otvorov je dôležité brať do úvahy typ okna, spôsob osadenia do otvoru a typ tesnenia pripojovacej škáry. Odporúča sa vymurovaný stavebný otvor zmerať na troch miestach - v hornej, strednej a dolnej časti, ako aj na ľavej a pravej strane. Tým sa zabezpečí, že sa zohľadnia prípadné nerovnosti muriva. "Dvakrát meraj a jedenkrát rež" platí všade a najmä v stavebníctve, kde sa častokrát meria spôsobom „cól sem, cól tam“. Dôležitým krokom pri výrobe okna je zameranie okenného otvoru. Aby okná veľkostne čo najlepšie vyhovovali, doporučujeme vymurovaný stavebný otvor zmerať na troch miestach. Je dôležité si uvedomiť, že rám okna musí byť pri pohľade z vonkajšej strany schovaný za špaletou a zároveň sa rám z vnútornej strany musí vojsť do otvoru plus tam musí vzniknúť priestor medzi rámom okna a ostením pre aplikáciu montážnej peny.

Výpočet rozmerov stavebného otvoru pre atypické okná

Šírka a výška stavebného otvoru by mala byť vždy o 15 až 30 mm väčšia ako je výrobná šírka a výška okna. Stavebný otvor musí byť navyše ešte o ďalších 30 mm vyšší ako je výška okna. Tieto dodatočné rozmery slúžia na vytvorenie priestoru pre montážnu penu a dilatačnú škáru.

• Výpočet šírky: Z troch nameraných hodnôt šírky stavebného otvoru vyberiete tú najmenšiu a z nej odpočítate približne 30 mm. Napríklad, ak nameriate hodnoty 1 500 mm, 1 502 mm a 1 503 mm, vyberiete hodnotu 1500 mm, z nej odpočítate 30 mm a objednáte okno o šírke 1470 mm.
• Výpočet výšky: Pre stanovenie výšky okna budete opäť potrebovať tri merania. Z najnižšieho čísla odpočítate približne 50 mm. Z toho 20 mm je na medzeru a 30 mm je výška podkladového profilu, ku ktorému sa doráža vnútorný parapet. Napríklad, ak nameriate hodnoty 1 500 mm, 1 502 mm a 1 504 mm, vyberiete hodnotu 1500 mm, z nej odpočítate 50 mm a objednáte okno o výške 1450 mm. Upozorňujeme, že súčasťou dodávaných výrobkov je často 5-komorový podkladový profil a výška okien je uvedená bez tohto profilu.

Minimálna škára medzi rámom okna a murivom by mala byť od 1 cm. Pre škáru väčšiu ako 4 cm je výstižnejší názov „diera". V tomto prípade je potrebné chýbajúce objemy domurovať alebo omietnuť maltou pre väčšie hrúbky, čím sa pripraví povrch pre správnu montáž okna a tesniacich pások. Šírka pripojovacej škáry je závislá od rozmerov okna (väčšie okno = širšia škára) a od farby rámu (tmavé farby podporujú väčšiu tepelnú rozťažnosť).

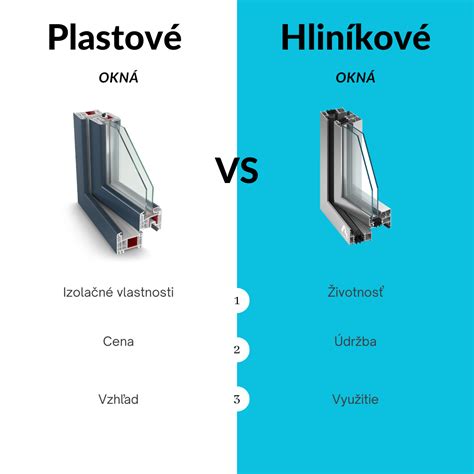

Materiály a technologické postupy pri výrobe atypických okien

Výroba atypických okien je technologicky a remeselne náročnejší proces, ktorý vyžaduje individuálny prístup a maximálnu presnosť v každom kroku. Pri atypických tvaroch hrá materiál ešte väčšiu úlohu ako pri bežných riešeniach.

• Plast (PVC): Vďaka svojej termoplastickej flexibilite je PVC ideálnym materiálom pre okná s oblými tvarmi. Profily sa nahrievajú na presne definovanú teplotu, čím sa stávajú tvarovateľnými. Následne sú na mieru vyrobených šablónach ohýbané do požadovaného polomeru v prípade oblúkovitých tvarov. PVC je výrazný dizajnový prvok, ktorý slúži ako originálny a netradičný akcent na fasáde alebo v interiéri. Pre menšie priemery je vhodný plast (PVC).
• Hliník: Hliník ako materiál sa vyznačuje vysokou štrukturálnou pevnosťou a tuhosťou, čo ho predurčuje na realizáciu veľkoformátových a staticky náročných konštrukcií ako okenné steny, rohové a harmonikové okenné systémy. Tvarovanie hliníkových profilov prebieha za studena na presných valcovacích strojoch. Hliník je elegantné riešenie, ktoré vnáša do architektúry klasickú estetiku. Výhradne hliník je riešením pre veľkoformátové fixné zasklenia, ktoré maximalizujú priepustnosť svetla a minimalizujú vizuálne delenie interiéru od exteriéru.

Po schválení návrhu sú profily rezané a frézované na počítačom riadených CNC strojoch s presnosťou na desatiny milimetra. Pri PVC sa šikmé a rohové spoje zvárajú pri vysokej teplote, čím vzniká tesný spoj. Izolačné dvojsklá a trojsklá sú rezané na CNC strojoch presne podľa tvaru rámu.

Špecifické typy atypických okien a ich riešenia

Rohové okná

Rohové okná sú moderným architektonickým prvkom, ktorý prepája interiér s exteriérom a maximalizuje prísun prirodzeného svetla. Sú vizuálne pôsobivé a môžu vytvoriť dojem väčšieho priestoru. Pri realizácii rohových okien je dôležité zohľadniť uhol v rohu, pretože príliš malý uhol môže viesť k nevyrobiteľnosti okna.

Oblúkové a klenbové okná

Vyrábame širokú škálu tvarov, od jemných segmentových oblúkov až po úplné polkruhy. Plastové okná môžu mať pri oblúkových a kruhových oknách viac možností tvarovania. Pre menšie priemery je vhodný plast (PVC).

Trojuholníkové okná

Tieto okná dokonale kopírujú sklon strechy, čím maximalizujú využiteľnosť a presvetlenie priestoru. Sú ideálne pre podkrovia alebo priestory so šikmou strechou. Plast aj hliník sú vhodné materiály na ich výrobu.

Veľké okenné steny a harmonikové systémy

Veľkoformátové fixné zasklenia sú riešením pre projekty, kde je cieľom maximalizovať priepustnosť svetla a minimalizovať vizuálne delenie interiéru od exteriéru. Harmonikové okná predstavujú najflexibilnejší systém na prepojenie interiéru s terasou alebo záhradou. Panely sa skladajú na stranu a uvoľňujú takmer celú šírku stavebného otvoru, čím vytvárajú plynulý prechod. Na tieto rozsiahle konštrukcie je často jediným vhodným materiálom hliník.

Okná s mriežkou

Okná s mriežkou umožňujú dotvoriť architektonický štýl budovy, najmä pri rekonštrukciách historických objektov alebo pri snahách o dosiahnutie špecifického dizajnu.

Tienenie pre atypické a špaletové okná

Tienenie okien, najmä tých atypických alebo historických, si vyžaduje špecifické riešenia.

Tienenie pre kastlové alebo špaletové okná

Špaletové, alebo kastlové okná sú tradičné typy okien, kde je okenný otvor osadený dvoma samostatne otvárateľnými oknami: vnútorným a vonkajším. Pri špaletových oknách sa vonkajšie krídla zvyčajne otvárajú smerom von, čo vytvára priestor medzi oknami pre kvety alebo iné dekorácie. Pri kastlových oknách sa obe krídla zvyčajne otvárajú smerom dovnútra a priestor medzi nimi býva užší. Tieto okná sa obvykle osadzujú do historických budov alebo tam, kde chceme navodiť tradičný, historizujúci dojem. Z technických dôvodov sa do nich nedávajú interiérové žalúzie ovládané retiazkou, pretože by sa nehodili ani esteticky. Ak predsa len preferujete horizontálne žalúzie, zvoľte také, ktoré majú možnosť ovládania šnúrkou a tiahlom. Asi najštýlovejším spôsobom, ako zatieniť dvojkrídlové okná, sú interiérové rolety - tie môžete v prípade špaletových okien schovať aj medzi okná. V prípade, že to pamiatkový dohľad dovolí, je možné pre dôkladné zatienenie pred špaletové okná inštalovať aj vonkajšie rolety.

Atypické okná a možnosti tienenia

Potrebujete zatieniť trojuholníkové, guľaté alebo iné neštandardné okno? Na interiérové rolety rovno zabudnite, pretože navíjací mechanizmus musí byť v horizontálnej polohe a šírka látky je vždy rovnaká. Horizontálne žalúzie už ale nainštalujete aj do okien netradičných tvarov - modely ako Isolite a Isolite Plus majú v ponuke aj atypické riešenia pre lomené a šikmé okná. Niektoré tvary okien vôbec nie je možné tieniť - napríklad kruhové okná, či oblúkové okná. Trojuholníkové okná je tieniť možné, aj keď nie vždy s plným rozsahom pohybu. Pre šikmé okná sú dostupné špeciálne žalúzie a rolety. Siete proti hmyzu je taktiež možné vyrobiť na mieru.

Správny postup montáže okien

Montáž sa môže mierne lížiť podľa typu okien (napr. plastové, drevené, hliníkové). Každé z nich môžu mať inú hmotnosť, tepelnú rozťažnosť či spôsob kotvenia. Skontrolujte, či máte správne rozmery podľa stavebných otvorov (vrátane rezervy pre penu a dilatáciu). V prípade novostavby sa okná umiestňujú do tepelnej izolácie (pred stenu). Stavebné otvory musia byť rovné. Odporúča sa kontrola vodováhou alebo laserovým nivelačným prístrojom. Všetky montážne a kotviace prvky, ako sú skrutky, kotvy či pásky, musia byť vhodné pre konkrétny typ muriva - či už je to napr. tehla, ytong alebo betón. Vopred sa informujte, aké sú záručné podmienky na vaše nové okná. Pre splnenie záručných alebo poistných podmienok je zvyčajne potrebné potvrdenie o odbornej montáži.

Postup montáže sa môže líšiť podľa typu okien, typu muriva a ďalších faktorov. Priblížime vám však všeobecný postup, z ktorého môžete vychádzať.

1. Príprava montážneho otvoru

V prvom rade zabezpečte, aby bol montážny otvor čistý, suchý a rovný. Pomocou metra zmerajte šírku, výšku a uhlopriečku rámu. Pred začiatkom montáže vyveste jednotlivé krídla zo starých okien. Následne pomocou kladiva a majzlíka uvoľnite vnútornú parapetnú dosku. Styk vnútornej parapety s murivom na ľavom aj pravom boku je vhodné uvoľniť odsekaním časti muriva, aby došlo k čo najmenšiemu poškodeniu vnútorného ostenia, a znížila sa tak pracnosť a náklady spojené s opravou po osadení nového okna. Vonkajší parapetný plech, ak je ukotvený do rámu okna, taktiež uvoľnite, napr. pomocou majzlíka a kotviaci prvok odstráňte pomocou klieští. Následne na niekoľkých miestach rám starého okna narežte a pomocou páčidla pôvodný rám vyberte. Skôr ako do otvoru budete osadzovať nový rám, je potrebné ho očistiť.

2. Aplikácia tesniacich pások

Pred samotným osadením okna do otvoru aplikujte okolo vnútorného obvodu rámu parotesnú pásku a okolo vonkajšieho obvodu rámu paropriepustnú pásku.

3. Osadenie a vyváženie rámu

Nasleduje najdôležitejšia časť. Umiestnite okno do pripraveného otvoru pomocou montážnych klinov a vodováhy. Rám by mal po stranách vyčnievať rovnako a je potrebné ho pomocou vodováhy vyvážiť vo vodorovnej i zvislej polohe (kamkoľvek na otvorovú výplň priložíte vodováhu, musí byť rovina). Aby sa vám rám neposúval, zaistite ho na niekoľkých miestach pomocnými klinmi. Nezabudnite pritom, že výška osadenia okna nad parapetným murivom musí umožniť následné prevedenie dostatočnej hrúbky izolácie pod vonkajšou parapetou.

4. Ukotvenie rámu

Následne je potrebné rám upevniť. Podľa typu muriva môžete použiť turbo skrutky (najmä pri plastových oknách) alebo montážne kotvy, prípadne chemické kotvenie. Skrutky sa skrutkujú cez rám priamo do muriva, kotvy sa kotvia do steny mimo rám. Najjednoduchším spôsobom ukotvenia je použitie montážnych kotiev. Kotvu jednoducho zaseknite do drážok v ráme, prihnite k murivu a pomocou hmoždiniek a skrutiek uchyťte do muriva. Nezabudnite po ukotvení prekontrolovať správne vyváženie rámu. Ďalším spôsobom je upevnenie rámu pomocou turboskrutiek. Tento spôsob montáže zabezpečí pevnejšie spojenie rámu s telesom stavby, ale počítajte s o niečo náročnejšou prípravou spojenou s predvŕtaním otvorov do rámu. Cez pripravené otvory v ráme okna vyvŕtate otvory do muriva. Pre vyvŕtanie otvorov do muriva odporúčame SDS vrták. Pred vlastným zaskrutkovaním turboskrutiek prekontrolujte správne vyváženie (aby bola výplň plne funkčná, je nutné aby bol rám vyvážený vo všetkých rovinách). Túto kontrolu odporúčame vykonávať priebežne počas celej montáže. Potom už je aplikácia turboskrutiek jednoduchá - turboskrutku cez rám priskrutkujete do telesa stavby. Pozor, aby ste príliš nepritiahli turboskrutku k rámu, a nedošlo tak k jeho prehnutiu - vznikla by potom netesnosť medzi rámom a krídlom. Minimálna hĺbka ukotvenia je 30 - 60 mm. Na záver nasaďte na hlavičky turboskrutiek plastové krytky.

5. Vyplnenie montážnou penou

Po ukotvení je potrebné vyplniť medzery montážnou PUR penou alebo penovým lepidlom, napríklad Perfect Seal Okná a dvere od Bostik alebo Fixpro Turbo+ od Bostik. Je však potrebné nechať miesto na prekrytie omietkou alebo lištou. Po zakotvení rámu je potrebné priestor medzi rámom a ostením vyplniť izolačným materiálom. Použite montážnu penu, ktorú jednoducho vstreknete pomocou pištole alebo trubičky. Pred aplikáciou peny aerosolovú plechovku dokonale pretrepte, najmenej 30 x, a podklad navlhčite vodou. Medzery vypeňte zhruba z dvoch tretín, pretože pena ešte napučí. Penu nanášajte zdola smerom nahor. Aby pena dostatočne vytvrdla, nemal by vyplňovaný priestor na jednu vrstvu čerstvej peny byť väčší ako 50 až 100 mm. Montážnu penu môžete aplikovať po celý rok, v závislosti od konkrétnej teploty si môžete zakúpiť montážnu penu letnú, či montážnu penu zimnú. Po zatuhnutí peny vyberte pomocné kliny a vzniknuté medzery vyplňte penou. Keď bude pena dostatočne stuhnutá, prebytočné časti orežte.

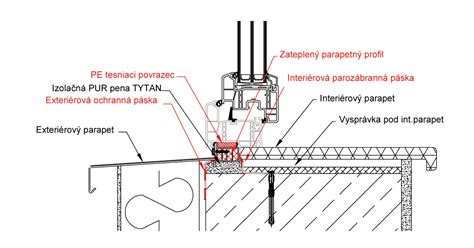

6. Montáž parapetov

Po utesnení môžete pristúpiť k osadeniu vonkajších a vnútorných parapetov. Nezabúdajte, že vonkajší parapet by mal byť vyspádovaný. K už zabudovanému rámu následne osaďte parapety - vnútorné a vonkajšie. Najprv si pripravte podklad. Musí byť rovný, čistý a v požadovanej výške. Pred osadením parapety nasaďte bočné krytky. Na podklad naneste nízkoexpanznú montážnu penu a na ňu parapetu uložte. Vnútornú parapetu pritlačte k podkladovému profilu (tzv. parapetnému dorazu), ktorý je súčasťou každého okna a nachádza sa pod spodným okrajom rámu okna (jeho výška býva najčastejšie 30 mm). Vonkajšiu parapetu zasuňte do drážky v spodnej časti rámu okenného profilu a upevnite pomocou dodaných skrutiek, na ktoré následne nasadíte plastové krytky. Aby pri okne nestála voda, je potrebné mať parapetu pod určitým sklonom. U vnútornej parapety je to okolo 2 - 4 stupne, u vonkajšej zhruba 7 stupňov. Po montáži je potrebné ešte parapetu po obvode utesniť. Na škáry medzi parapetou a murivom odporúčame pretierateľný akrylový tmel. Na utesnenie škár medzi oknom a parapetou je zase vhodnejší silikón, ktorý je v transparentnom prevedení alebo vo farbe podkladu.

7. Murárske zapracovanie

Po vykonaní montáže rámu okna (dverí) už môžete nasadiť krídla. Nasadenie krídel vykonáme podobne ako sme vykonali ich vyvesenie, tzn. krídlo s kľučkou v otvorenej polohe (t.j. kľučka vodorovne) nasadíme na spodný pánt, pritlačíme k rámu, zasunieme horný čap, na ktorý potom nasadíme späť plastovú krytku, a krídlo uzavrieme (kľučka smerom dole). Teraz sa môžeme pustiť do murárskeho zapravenia. V prípade väčšieho poškodenia najprv vykonajte zapravenie hrubou omietkou a následne natiahnite "fajnovú". Pre pekné zapravenie a aj na elimináciu popraskania odporúčame z vonkajšej i vnútornej strany inštalovať začisťovacie okenné lišty - tzv. APU lišty, ktoré umožňujú dilatovať.

8. Finálne úpravy a kontrola

Z vonkajšej strany je následne potrebné utesniť špáry pomocou silikónového tmelu, napríklad Univerzálny silikón Perfect Seal od Bostik, ktorý plní estetickú aj ochrannú funkciu (chráni pred UV žiarením, vlhkosťou a plesňou). Na záver je potrebné skontrolovať otváranie a zatváranie okna, ktoré musí byť plynulé. Je tiež potrebné nastaviť dorazy, prítlaky a pánty. Pohyblivé časti odporúčame namazať silikónovým olejom. Po dokončení murárskeho zapravenia okná (dvere) očistite a odstráňte ochranné fólie (najneskôr do 2 mesiacov). Očistenie a umytie okien urobte v súlade s Návodom na obsluhu a údržbu plastových okien, ktorý dodávame spolu s výrobkami. Skontrolujte správnu funkciu okna a prípadne upravte nastavenie. Ako postupovať, o tom sa dočítate v tomto návode na nastavenie. Nakoniec nasaďte krytky na jednotlivé časti kovania. Potom si môžete prípadne do okien namontovať žalúzie alebo siete proti hmyzu - oboje možno pridať v košíku pri kúpe ľubovoľného okna.

Čo je potrebné k montáži okien?

Montáž skladových plastových okien je skutočne jednoduchá a pomocou nášho návodu ju iste zvládnete.

• Vodováha
• Turboskrutky + krytky (prípadne ako alternatíva montážne kotvy)
• Výkonná vŕtačka (príp. elektrická vŕtačka)
• Polyuretánová montážna pena
• Nízkoexpanzná polyuretánová pena
• Pištoľ na penu
• Kliny
• Bit torx 130, bit krížový
• Vrták č.7 do železa
• Kladivko
• Plochý skrutkovač
• Zvinovací meter, zalamovací nôž
• Plastové podložky a kľúč pre nastavenie okna
