Oporné múry z betónu vyrobíte dnes ľahšie ako kedykoľvek predtým. Betón je univerzálny produkt, ktorý sa vo veľkej miere používa v rôznych odvetviach - od stavebníctva až po poľnohospodárstvo a recykláciu. Na tejto stránke vám ukážeme, ako z neho vyťažiť maximum vďaka špeciálnej technológii tvarovania Betonblock®. Stavanie už nebude nikdy také prácne a vďaka tomuto flexibilnému a multifunkčnému spôsobu výroby betónových blokov si priamo na mieste vyrobíte presne to, čo potrebujete. Výroba betónových oporných múrov je preto omnoho jednoduchšia ako kedykoľvek predtým.
Čo je to oporný múr?
Pri navrhovaní postupu exteriérových prác berieme okrem iného do úvahy aj sklon pozemku, na ktorom sa budú jednotlivé práce vykonávať. Výškové rozdiely terénu pri výstavbe nie sú pre nás ničím novým a bežne sa s tým stretávame. Výškové rozdiely terénu na pozemku sa dajú riešiť viacerými spôsobmi, ale technicky najjednoduchšou alternatívou je výstavba oporných múrov.
Opornému múru sa zvykne hovoriť aj oporná stena. Je to konštrukcia, ktorá slúži najmä na oddelenie výškových rozdielov v teréne, medzi budovami alebo medzi jednotlivými pozemkami. Jej funkcia spočíva tiež v zabraňovaní zosuvu pôdy zo svahu, vyrovnáva terén a častokrát architektonicky dotvára záhradu rodinných domov. Oporný múr môže slúžiť aj ako oplotenie medzi pozemkami.
Oporné múry majú v záhradnom dizajne dôležitú úlohu. Primárne slúžia na zamedzenie erózie pôdy a stabilizáciu svahov, čo je nevyhnutné pre záhrady nachádzajúce sa na nerovnom teréne.
Betón a oporný múr ako stvorené jeden pre druhý
Poznáme niekoľko typov oporných múrov, ktoré delíme najmä podľa účelu a tiež podľa materiálu, z ktorého boli vyrobené. Oporné múry sa vyrábajú najmä z materiálov ako kameň, drevo, tehla, betón, železobetón a v kombináciách. Prípadne sa môžu použiť prefabrikáty v tvare L alebo T. Na konštrukciu oporných múrov sa využívajú rôzne typy materiálov, akými sú napr. liaty betón, drevo, kamene, tehly a podobne.
Zatiaľ čo drevo predstavuje pomerne lacnú a jednoduchú možnosť, jeho krátka životnosť dosť efektívne odrádza od kúpy. Ako totiž drevo podlieha hnilobe a rozkladu, stráca váš oporný múr na integritu. Kamene či skaly sa dokážu postarať o vizuálne krásny oporný múr, ale montáž týchto materiálov je finančne a pracovne vyťažujúcou záležitosťou. Súčasný trend zastupujú betónové oporné múry.
Pri stavaní oporných múrov je nevyhnutná kombinácia pevnosti a jednoduchej manipulácie. Betón je na to ideálny materiál. Je nielen pevný, ale dá sa aj ľahko opracovať do požadovaného tvaru. Betónové oporné múry sú dostupné v rôznych veľkostiach, tvaroch, sfarbeniach a povrchoch. Na ich stavbu môžeme použiť betónové tvárnice alebo liaty betón, ktorý sa dá vytvarovať do požadovaného tvaru a je veľmi pevný. Do betónu sa zalievajú roxory pre spevnenie, ktoré navonok nie je vidieť, zaručujú však výrazne väčšiu trvácnosť a odolnosť.
Stavba betónového oporného múru: Od základov k realizácii
Stavba betónového oporného múru nebola nikdy taká jednoduchá. Pri výstavbe oporného múru je dôležité hneď na začiatku vedieť, o aký vysoký múr sa bude jednať a aké je prevýšenie pozemku. Pri výstavbe oporného múru si určite položíte otázku ohľadom rozmerov tejto konštrukcie. Hrúbka a výška oporných múrov sa volí v závislosti od výškového rozdielu. Pri jednoduchých oporných múrov (napr. pri výškových rozdieloch 40-60cm) netreba projekt statiky, no pri väčších oporných múrov, ktorých výška dosahuje napr. vyššie hodnoty, je bezpodmienečne nutné použiť už tvárnice s dutinami, ktoré je možné osadiť oceľovými výstužami a zaliať betónovou zmesou. Vďaka tomu pôjde o veľmi pevný stavebný systém, ktorý zabezpečí jeho stabilitu. Oporné múry musia spĺňať bezpečnostné požiadavky a normy stanovené stavebnými predpismi.
Príprava terénu a základy

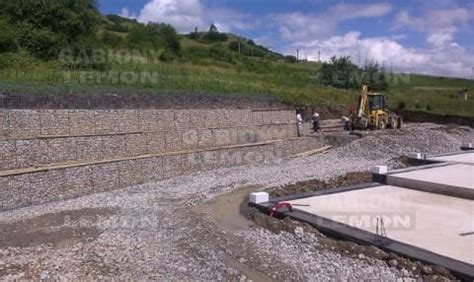

Pred začiatkom stavby oporného múru sa robia terénne úpravy na vyrovnanie povrchu. Odstráni sa ornica, pretože základy oporného múru musia byť v nezamŕzajúcej hĺbke pôdy. Veľmi dôležité sú aj pevné základy a správne odvodnenie. Základy musia byť dostatočne hlboké a široké, aby podporovali váhu múru a odolávali tlakom z pôdy. Základ by mal byť hlboký v nezamŕzanej hĺbke, teda 80cm. Avšak podľa lokality a účelu múru je minimálna hĺbka 45 cm. Pre špecifiká vašej stavby, ako sú napríklad podložie, prevýšenie pozemku alebo klimatické oblasti sa vždy obráťte na odborníka.
Predtým, než začnete kopať výkop si zapichnite kolíky so špagátom, pomocou ktorých si presne vyznačíte líniu výkopu. Pomocou plochého rýľu začnite podľa napnutého špagátu zakrajovať hranu základovej škáry. Snažte sa o čo najzvislejší zárez. Po vykopaní výkopu je nutné podsypať betónové lôžko aspoň 5cm vrstvou štrku, rozbitých kúskov betónu, alebo lámaného kameniva. Pomocou odrezkov výstužového železa si na viacerých miestach stanovte nivelizačnú výšku betónového základu. Použite latu a vodováhu. Potom zamiešajte betón v pomere 1 vedro cementu, 4 vedrá štrku frakcie 0-16, alebo 0-22 a ½ vedra vody. Betón vylejte do výkopu až po výšku nivelizačných železných tyčiek. Betón zhutnite drevenou latou a plochu uhlaďte. Zaistíte si vodorovný múr.
Monolitické múry a debniace tvárnice
Jeden spôsob je postaviť čisto monolitickú betónovú stenu či múr. Pre začiatočníkov odporúčame realizovať len do výšky 1 m nad úroveň terénu, i keď samozrejme je možné postaviť aj väčšie steny. Budete k tomu musieť vytvoriť debnenie, do ktorého vlejete betón a vsadíte oceľovú výstuž. Výhodou je však aj to, že lejete betón už od základov. Zhruba každých 6 metrov musíte vytvoriť dilatačnú špáru, napríklad vložením do debnenia 1 cm hrubý polystyrén. V prípade výstavby monolitického múru, pokračujte s vylievaním betónu a s následným zhutňovaním až po okraj debnenia. Následne pekne uhlaďte. Pozor! Výška výstuže by mala byť max. 5 cm pod horným okrajom debnenia.
Test muru z Dt tvarnic , Pevnost po 10 dnoch.

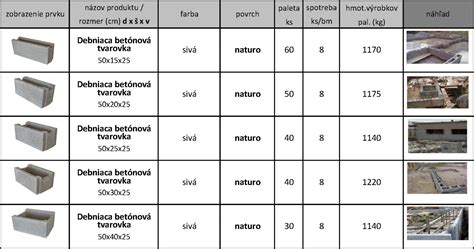

Ďalší spôsob je použitie debniacich betónových tvárnic, napríklad od firmy Premac, ktorých výhodou je hlavne to, že nemusíte stavať zložité debnenie. Tvárnice sú duté a teda ich len vypĺňate betónom a výstužou. Predtým však budete potrebovať betónový základ. Do stredu betónového základu zasuňte kolmo železnú výstuž tak, aby zasahovala 30 cm do betónu a trčala von aspoň ½ metra s rozstupom každých 40 cm.
Pokiaľ nemáte úplne vodorovný betónový základ, použite pred položením prvej rady tvárnic maltové lôžko, ktoré si dáte do roviny. Jednotlivé tvárnice si prispôsobte jemným poklepávaním kladiva, vodováhy a šnúry tak, aby ste ho mali vodorovné. Rovne položená prvá vrstva je preto najdôležitejšia. Betónové tvárnice musíte prekladať a tak rátajte aj s nakúpením 1/4 , alebo 3/4 tvárnic použitých na koncoch múru. Tvárnice môžete použiť buď len do úrovne terénu, na ktoré môžete použiť iné, esteticky vhodnejšie tvárnice. Alebo ich vytiahnete do potrebnej výšky. Kladieme maximálne 3 vrstvy tvárnic, ktoré následne vyplníme betónom. Dobre zhutnite dreveným kolíkom, aby ste vyplnili všetky dutiny. Nasaďte ďalšiu oceľovú výstuž. Pokiaľ je múr vo svahu a z jednej strany do neho bude tlačiť zemina, budete potrebovať hrubší múr, rozhodne ho vyplniť oceľovou výstužou a použiť taký konštrukčný postup, aby vám tlačiaca zemina zo svahu po určitej dobe nezačala nakláňať celý váš múrik. Ak to iní nevyrobia, príďte za nami.
Inovatívne riešenia pre betónové oporné múry
Betónové oporné múry sú rovnako rozmanité ako aj ich rôzne použitie. Možno sa vám hneď vybavia betónové tvárnice v tvare písmena L. Jeden oporný múr je však málokedy rovnaký ako druhý múr. Prečo by ste teda mali na oporné múry používať vždy tie isté tvárnice?
Systém Betonblock® pre flexibilnú výrobu
Túto tvarovateľnosť môžete optimálne využiť pomocou foriem značky Betonblock®. Tieto formy sú vyrobené z prvotriednej ocele a dajú sa použiť na betónové tvárnice rôznych veľkostí. Takto vždy vyrobíte tvárnice presne takého tvaru a veľkosti, aké potrebujete pre váš betónový oporný múr. Tým sa znížia potrebné investície a získate úplnú slobodu pri výstavbe oporných múrov. Spracovanie betónu do tvárnic správnej veľkosti preto poskytuje nielen väčšie pohodlie, ale aj vyššiu efektivitu.
So špeciálnymi formami značky Betonblock® je stavba oporných múrov z betónu omnoho jednoduchšia ako kedykoľvek predtým. Potrebné betónové tvárnice si jednoducho vyrobíte sami presne tam, kde ich potrebujete. Tým sa vyhnete nielen predlžovaniu času, ale aj zvyšovaniu nákladov na dopravu betónových tvárnic na miesto stavby oporného múru. Betón sa teraz dá ľahko formovať priamo na mieste na presne také tvárnice, aké potrebujete. Tým sa eliminuje závislosť od dodávateľov tvárnic. Čím menej článkov je v procese objednávania, tým menšia je pravdepodobnosť nákladného prerušovania stavebného projektu. Je to len jedna z mnohých výhod vlastnej výroby potrebných betónových tvárnic. Vďaka našim formám môžete maximálne využiť aj vlastnosti betónu.
Geomur-TW1: Vystužený oporný systém
Certifikovaný oporný systém Geomur-TW1 ako vystužený oporný múr je oporná konštrukcia overená na veľkom množstve stavieb na Slovensku a vo svete. Od roku 2006, keď sa oporný systém Geomur-TW1 prvý raz použil na Slovensku, sa realizovalo viac ako 30 týchto systémov. Je to konštrukcia vhodná na použitie aj v extrémnych podmienkach.
Na povrchu konštrukcie sa nachádzajú tvarovky TW1, ktoré tvoria pohľadovú plochu. Majú originálny tvar (vonkajšie rozmery, tvar drážky a ozubu), plný betónový prierez a spôsob prenosu zaťaženia pôsobením zemného tlaku. Tvarovky sú z lisovaného betónu a sú plné, čím sa odlišujú od iných tvaroviek s otvormi. Základové tvarovky majú spodnú plochu vodorovnú a v hornej ploche je drážka. Štandardné tvarovky majú drážku a ozub. Drážka a ozub majú taký tvar, že po dotlačení hornej tvarovky k spodnej sa fixuje ich poloha a dosiahne sa sklon líca konštrukcie 86 stupňov. Súčasne sa prenáša zaťaženie vplyvom tlaku zeminy na rub hornej tvarovky do spodnej tvarovky z oblasti medzi dvomi geomrežami.
Ako syntetická výstuž sa do bloku vystuženej zeminy ukladajú vodorovné pásy tuhých monolitických jednoosových HDPE geomreží Tensar, typ RE a RE500. Špecifickým prvkom oporného systému je modrý syntetický konektor originálneho tvaru. Konektor sa vkladá do drážky v tvarovkách v úrovni, kde sú geomreže. Ukladá sa priebežne tak, že v drážke tvorí nekonečný pás. Konektor sa navlieka na priečne rebro geomreže a po jej napnutí sa pritláča na zadnú zvislú stenu drážky. Po priložení hornej tvarovky sa fixuje v tejto polohe. Rozhodujúcou časťou systému Geomur-TW1 je spojenie tvarovka - konektor - geomreža. Geomreža sa v opornom systéme Geomur-TW1 namáha v priečnom smere rovnomerne, pretože sa priečne rebro geomreže zachytáva v spoji tvarovka - konektor - geomreža v každom otvore geomreže. Znamená to, že na 1 m´ múru je toľko záchytných bodov, koľko je otvorov geomreže.
Ekonomika a udržateľnosť betónových oporných múrov
Čo určuje cenu betónových oporných múrov?
Cena betónových oporných múrov závisí od viacerých kľúčových faktorov. Myslite na nákup potrebných veľkostí betónových tvárnic a ich dopravu. So systémom Betonblock® urobíte jednorazovú fixnú investíciu do základných materiálov, po ktorej už nikdy nebudete závislí od externého dodávateľa betónových tvárnic.
Premena zvyškov betónu na trvácny a obehový produkt s hodnotou
Zvyškovým produktom sa nevyhne nikto, kto pracuje s betónom. Oporný múr, stena alebo iná konštrukcia: s tým sa musí vysporiadať každá forma stavby. Nielenže je to plytvanie peniazmi, ale nezapadá to ani do odvetvia, v ktorom sa udržateľnosť a obehové hospodárstvo dostávajú čoraz viac do popredia.
Formy značky Betonblock® sú vhodné nielen na nový betón, ale aj na spracovanie zvyškového betónu. Zo zvyškových produktov, dokonca aj z betónovej drviny, ktoré by inak skončili na smetisku, vytvoríte predajný produkt. Ide teda nielen o spôsob, ako pri výrobe betónových oporných múrov získať väčšiu hodnotu zo zvyšného produktu, ale aj o priamy spôsob, ako zvýšiť udržateľnosť vášho podnikania. Nech nastúpi obehové (stavebné) hospodárstvo.
Dizajn a estetika oporných múrov

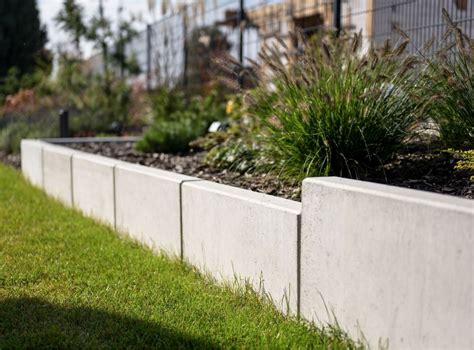

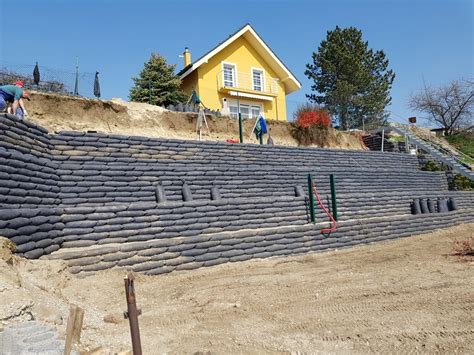

Oporné múry môžu byť navrhnuté tak, aby harmonizovali s celkovým vzhľadom záhrady. Vybudovať sa dajú ako jedna ucelená stena, alebo formou viacerých kaskád. Aj rôzne materiály a ich kombinácie umožňujú vytvárať zaujímavé vizuálne efekty. Napríklad kombinácia kameňa a dreva môže pridať prírodný a teplý vzhľad, zatiaľ čo betónové múry z okrasných tvárnic ponúkajú všestrannosť v podobe mnohých prevedení. Medzi prvky, ktorými viete vybudovať nízke betónové múriky imitujúce prírodný kameň patria už vyššie spomínané plné betónové bloky Arcadia. Oporné múry by mali byť integrované tak, aby prirodzene zapadali do celkového dizajnu záhrady. Môžu byť využité na vytváranie terás, chodníkov alebo ako podklad pre vertikálne záhrady.
Mimoriadnu tvarovú pestrosť oporného systému Geomur-TW1 možno využiť na členitých pozemkoch okolo rodinných domov alebo bytových súborov. Táto schopnosť prezentovaného oporného systému sa uplatnila v období ostatných troch rokov aj v Bratislave, kde sa realizovalo 18 oporných systémov Geomur-TW1. Použili sa vonkajšie aj vnútorné polomery rôznych veľkostí, vonkajšie aj vnútorné rohy rôznych uhlov. Pri vyrovnávaní výškových rozdielov na pozemkoch v členitom teréne sa často objavuje odstupňovaná základová škára, pričom koruna systému Geomur-TW1 býva väčšinou vodorovná. Týmto spôsobom sa zveľaďujú pozemky a získavajú sa využiteľné vodorovné plochy na terasy alebo záhrady.
Údržba a dlhodobá trvácnosť oporných múrov
Pre dlhodobú trvanlivosť oporného múru je dôležité pravidelne kontrolovať jeho stav a vykonávať potrebnú údržbu. To zahŕňa čistenie a opravu prípadných poškodení alebo ošetrovanie jednotlivých prvkov. Pre ľahšiu údržbu betónového povrchu a zachovanie farebnej stálosti môžete na tvárnice naniesť povrchovú impregnáciu na báze nanotechnológie. Výsledkom aplikácie je neviditeľná impregnácia, ktorá znemožňuje pevné uchytenie nečistôt na povrchu a ich preniknutie do hĺbky materiálu.
Oporné múry v extrémnych podmienkach a špeciálne aplikácie
Ani extrémne podmienky, akými môže byť členitý terén, málo únosné podložie alebo veľké zaťaženie, nie sú prekážkou na realizáciu oporného systému Geomur-TW1. V krajinách, kde sa často vyskytujú zemetrasenia, sa intenzívne skúma vplyv seizmických účinkov na vystužené horninové konštrukcie. Publikované výsledky laboratórnych a terénnych meraní dokazujú, že vystužené oporné horninové konštrukcie lepšie znášajú seizmické zaťaženie ako tuhé oporné konštrukcie. Po zemetrasení v Japonsku v roku 1995 ostali vystužené konštrukcie stabilné a funkčné, aj keď čiastočne zmenili svoj tvar.
Za extrémne zaťaženie možno považovať zaťaženie vystuženej opornej konštrukcie v železničnom telese od železničnej dopravy. Pri stanovení zaťaženia železničných mostov podľa STN EN 1991-2 sa uvažuje príslušný zaťažovací model a roznos zaťaženia na požadovanú šírku. Zaťaženie železničnou dopravou je dôležité nielen veľkosťou statického účinku, ale najmä dynamickými účinkami, ktoré zaťažujú každú časť konštrukcie vrátane lícového opevnenia konštrukcie. Dlhodobé účinky dynamického zaťaženia železničnou dopravou majú vplyv na výber typu geomreží z hľadiska ich tuhosti (tuhé, polotuhé, ohybné), typu lícového opevnenia (tuhé, poddajné) a spôsobu spojenia geomreža - konektor - lícové opevnenie (priebežné, bodové). V texte sa spomína hodnotenie vybraných charakteristík vystuženého oporného systému z hľadiska jeho vhodnosti do železničného telesa, kde sa berú do úvahy faktory ako tuhosť geomreží a lícového opevnenia.

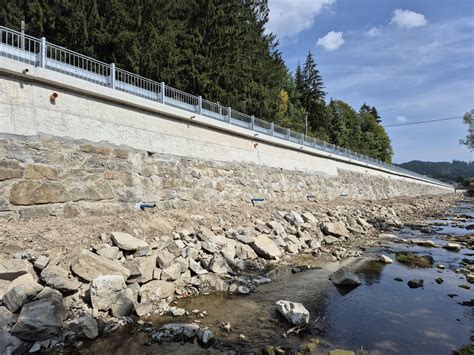

Osobitným zaťažením je voľná, tečúca voda na líci konštrukcie. O tom, že oporný systém Geomur-TW1 spoľahlivo odoláva hydrodynamickým účinkom prúdiacej vody, svedčí rad realizácií. Ak je systém Geomur-TW1 v kontakte s vodným tokom, prispôsobuje sa založenie lícového opevnenia a bloku vystuženej zeminy, upravuje sa päta múru a zohľadňuje sa kolísanie vodnej hladiny pred múrom a zmeny polohy hladiny vody za rubom tvaroviek. Na Slovensku sa realizovali tri oporné múry Geomur-SP so stredne veľkými prefabrikátmi na líci vystužené geomrežami Tensar, na rýchlostnej ceste R1 Žarnovica - obchvat. Tieto múry sú súčasťou rozšíreného cestného násypu, pričom päta múru je nielen blízko koryta rieky Hron, ale je aj pod úrovňou 100-ročnej hladiny vody.
Medzi extrémne zaťaženia patrí aj zaťaženie mostnou konštrukciou v prípadoch, keď sa krajná mostná opora zakladá na bloku vystuženej zeminy, a nie hĺbkovo na pilótach. Vtedy musí blok vystuženej zeminy spolu s lícovým opevnením prenášať celé zaťaženie mostnou konštrukciou a mostnou oporou do podložia. O vhodnosti oporného systému Geomur-TW1 ako vystuženej mostnej opory a vystužených mostných krídiel svedčí rad realizácií vo svete a dosiaľ prvá realizácia na Slovensku na diaľnici D1 Važec - Mengusovce pri Tatranskej Štrbe. Výber možných tvarov oporného systému Geomur-TW1 v pohľade (veľký sklon terénu, odstupňovaná základová škára, sklon koruny múru), pôdoryse (rohy a oblúky) a priečnom reze (celková výška, počet stupňov múru) je pestrý a poskytuje projektantom a investorom veľké možnosti. Ako príklad môže slúžiť preložka cesty II/520 Nová Bystrica - Oravská Lesná, kde sa objavuje 50 oporných a zárubných konštrukcií, pričom všetky oporné konštrukcie sú vystužené geosyntetikou. Prevažujú systémy Geomur-TW1 (vystužené oporné múry) a Geosvah-DKS55 (vystužené strmé svahy).
Slovenskí výrobcovia a dodávatelia betónových prvkov
Sme špecializovaný výrobca CERTIFIKOVANÝCH BETÓNOVÝCH PANELOV z východného Slovenska, dodávame po celej SR. Naša výroba sídli na východnom Slovensku v obci Strážske. Potrebujete oporný múr z betónových kociek alebo spevnenú príjazdovú cestu z cestných panelov? Každý náš výrobok je odlievaný z certifikovanej betónovej zmesi od spoločnosti Danucem. Cestné panely máme certifikované podľa STN. Za týmto číslom stoja príjazdové cesty, oporné múry a priemyselné plochy po Slovensku. Neštandardné rozmery? Panely s otvormi pre potrubie, špeciálne rozmery, mostové prefabrikáty, L-profily pre silážne jamy - ak to iní nevyrobia, príďte za nami.
