Betónové oporné múry: Výber, Triedy Betónu a Kvalita Prevedenia

Rozvoj výstavby aj do členitejšieho terénu a stiesnené podmienky mestskej zástavby si vynútili výstavbu oporných múrov ako nevyhnutnej ochrany komunikácií so súčasnou potrebou znižovania objemu zemných prác. Oporným múrom sa zachytávajú účinky zemných tlakov, ako aj horné priťaženie od možného zaťaženia. Oporný múr je náročná inžinierska konštrukcia, ktorá má plniť svoju funkciu po dobu niekoľkých desiatok rokov, čo prirodzene kladie mimoriadne nároky na spoľahlivosť, bezpečnosť a kvalitu prevedenia. Betónové oporné steny prispievajú pri mnohých stavebných zámeroch k obzvlášť úspornému riešeniu.

Triedy Betónu: Pochopenie Základných Parametrov

Betón je kompozit s viacerými aplikáciami. Zvyčajne sa používa na zakladanie základov, podláh budov a schodísk alebo na vytvrdzovanie podkladov. Pri výbere zmesi pre konkrétny projekt musíme venovať pozornosť triede betónu. Správny výber betónu závisí od noriem STN EN 206, prostredia (XC, XF, XA), pevnostnej triedy (napr. C25/30) a odolnosti voči vlhkosti, mrazu či chemikáliám. Pri výbere betónu treba zohľadniť typ stavby, spôsob použitia a klimatické podmienky. Normy ako STN EN 206 alebo STN EN 1992-1-1 (Eurokód 2) definujú presné požiadavky na pevnosť, trvanlivosť a odolnosť betónu.

Čo znamenajú označenia tried betónu?

Vo veľkoobchodoch so stavebninami alebo v produktových katalógoch internetových obchodov nájdeme rôzne označenia betónu. Symboly obsahujú veľké písmená, za ktorými nasledujú dve číslice. Tieto písmená a číslice označujú triedu betónu, ktorá je parametrom definujúcim pevnosť materiálu v tlaku, vyjadrenú v megapascalech (MPa).

Písmeno C znamená betón. Triedy betónu sa označujú písmenami a číslami, napríklad C20/25, pričom písmená charakterizujú druh betónu (C - concrete, betón prostý, obyčajný, ťažký a LC - betón ľahký). Čísla za písmenom predstavujú charakteristickú pevnosť v tlaku (v MPa) dosiahnutú po 28 dňoch, ktorá sa skúša laboratórne tlakom na teleso a pri akej hodnote tlaku sa teleso poruší - začne sa boriť. Prvé číslo vyjadruje pevnosť valca o priemere 150mm a dĺžke 300 mm a druhé číslo pevnosť kocky o dĺžke strán 150mm.

Stavebníci, ktorí dlhé roky používali označenie B pre betóny, často stále používajú staré názvoslovie. Doterajšie označenie betón B35 sa vzťahuje na skupinu betónov C30/37. Chudý betón (trieda B10) sa teraz označuje ako betón C8/10. Betón C20/25 (B25) sa široko používa napríklad v rodinných domoch. Je to preto, že je ľahko spracovateľný, relatívne lacný a veľmi odolný. Tento bežne dostupný kompozit vykazuje dobré pevnostné parametre: pevnosť kubickej vzorky je 20 MPa. Pre valcové vzorky je index špecifickej pevnosti 16 MPa. Nové označenia akosti betónu platia v celej Európskej únii. Normalizácia výrazne uľahčila stavebníkom výber vhodných materiálov, ktoré zodpovedajú projektovým predpokladom.

Prehľad tried betónu a ich použitia

Betón je veľmi všestranný materiál a jeho zloženie a vlastnosti sa môžu prispôsobiť konkrétnym požiadavkám pre danú stavbu alebo projekt. Je dôležité mať na pamäti, že správna príprava a miešanie betónu, ako aj jeho správne spracovanie, sú kľúčovými faktormi pre dosiahnutie požadovaných vlastností a trvácnosti betónu. Najčastejšie používané triedy betónu sa líšia v závislosti od konkrétnych stavebných projektov a požiadaviek, ako ukazuje nasledujúca tabuľka:

Výber správnej triedy betónu závisí na konkrétnych požiadavkách projektu, ako je zaťaženie, expozičné podmienky (napríklad vystavenie mrazu, chemikáliám, slnečnému žiareniu) a ďalšie faktory. Norma STN EN 206 ÚNMS SR určuje základné triedy betónu podľa pevnosti a podľa prostredia, v ktorom bude použitý. Prostredia sú označené skratkami ako XC (korózia výstuží v dôsledku karbonatácie), XF (mrazuvzdornosť), alebo XA (chemická agresivita).

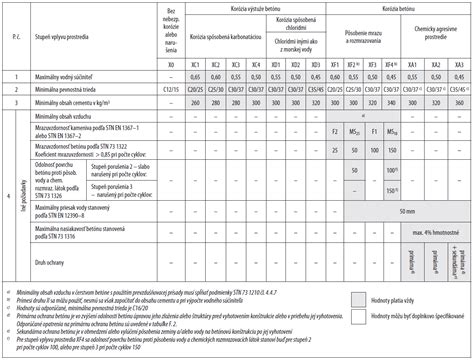

Špecifické požiadavky na betón pre rôzne prostredia

• Pre rodinné domy: Je rozhodujúca pevnosť betónu, jeho mrazuvzdornosť a schopnosť odolávať vlhkosti. Podľa Eurokódu 2 (STN EN 1992-1-1) sa zvyčajne používajú triedy od C20/25 po C30/37, pričom základová doska si často vyžaduje betón s vodotesnosťou.
• Pre mosty a cesty: Sa vyžaduje vysoká pevnosť a trvanlivosť. Najčastejšie triedy sú C35/45 až C50/60, pričom norma STN EN 206-1 stanovuje aj potrebu zvýšenej odolnosti proti mrazovým cyklom (XF4) a proti posypovým soliam (XD3).
• Pre priemyselné haly: V skladoch a výrobných priestoroch sa betón musí vysporiadať s chemickou záťažou. Podľa STN EN 12390 sa skúša pevnosť a odolnosť, pričom sa často predpisuje trieda C35/45 alebo vyššia.
• Pre mrazové oblasti: Podľa STN EN 206 musí betón do mrazových oblastí obsahovať vzduchovacie prísady, ktoré umožňujú vodným kryštálom rozpínať sa bez poškodenia štruktúry. Triedy XF3 a XF4 sú určené pre konštrukcie vystavené dažďu, mrazu a posypovým soliam.
• Pre vlhké prostredia: Ako sú pivnice, čističky alebo základové dosky, vyžadujú betón, ktorý zabráni prenikaniu vody. Podľa STN EN 206 sa používajú triedy XC2-XC4 na ochranu výstuže proti korózii a triedy XA2-XA3 na ochranu pred chemickými látkami. Hodnota W označuje odolnosť betónu proti prenikaniu vody.
• Pre suché a horúce prostredie: Spôsobuje rýchle odparovanie vody z čerstvého betónu. To vedie k plastickým trhlinám a strate pevnosti. Preto sa volí betón s prísadami proti odparovaniu a s nižším vodno-cementovým pomerom. Vysoký vodný súčiniteľ znižuje pevnosť betónu. Rýchlotvrdnúci betón sa používa najmä pri opravách a zimných betonážach.

Pevnostné triedy určujú použitie betónu pre rôzne stavby. Nižšie triedy sú vhodné pre bežné domy, vyššie triedy pre mosty a tunely. Zohľadňuje sa aj vodotesnosť (W4-W12) a mrazuvzdornosť (F100-F300). Normy zabezpečujú, že betón má garantovanú kvalitu. Betón treba voliť podľa pevnostnej triedy, trvanlivosti a odolnosti voči prostrediu. Normy STN EN 206 a STN EN 1992-1-1 poskytujú presné kritériá. Základom je prispôsobiť betón klimatickým podmienkam, typu stavby a očakávanej životnosti.

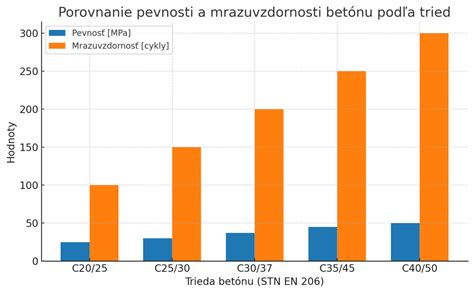

Graf znázorňuje vzťah medzi pevnosťou v tlaku a mrazuvzdornosťou pri rôznych triedach betónu podľa STN EN 206. Zreteľne vidieť, že s rastúcou triedou betónu stúpa nielen jeho charakteristická pevnosť, ale aj schopnosť odolávať opakovaným mrazovým cyklom. Najvýraznejší nárast nastáva medzi triedami C25/30 a C35/45, čo poukazuje na vhodnosť ich použitia pre dopravné stavby a mosty. Z hľadiska praxe to znamená, že projektant by mal vždy vyvážiť požiadavky na pevnosť a mrazuvzdornosť podľa konkrétnej expozície prostredia. Pre rodinné domy sa odporúča minimálne C20/25, pričom základová doska často vyžaduje triedu C25/30.

Typy Oporných Múrov a ich Špecifiká

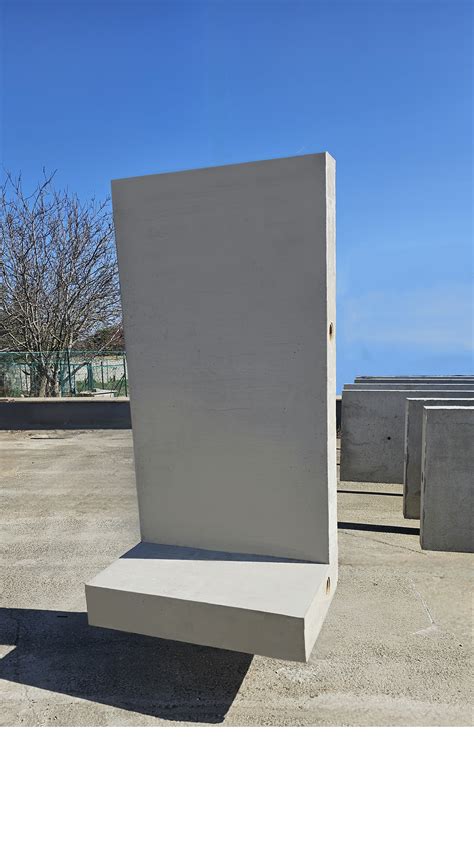

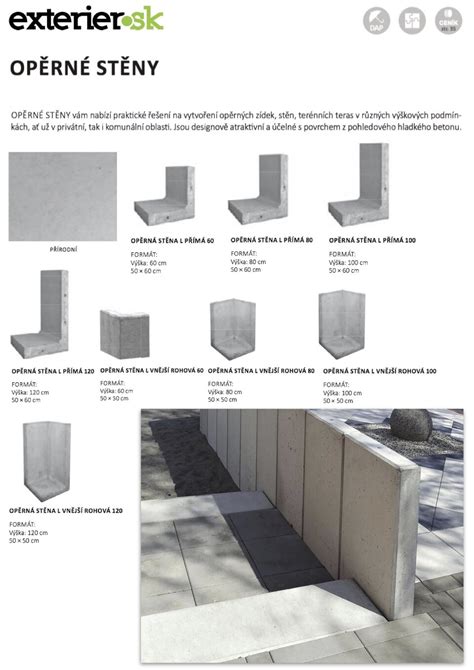

Betónové oporné steny tvaru L (PROBETON)

Betónové oporné steny tvaru L patria medzi obľúbenú voľbu najmä vďaka svojmu jednoduchému a zároveň modernému dizajnu. Štandardne sa používa betón kvalitatívnej triedy aspoň C35/45. Rôzne prípady zaťaženia ako 5kN/m², SLW 30, SLW 60, UIC 71, zaťaženie podľa odbornej správy DIN alebo každé zákazníkom požadované zaťaženie môže byť pritom pokryté uhlovými opornými stenami PROBETON. Pre každý zvláštny prípad zaťaženia (odlišný priebeh zaťaženia, zvláštne parametre pôdy, spád terénu vzhľadom k objektu) ponúkame riešenia vzhľadom k projektu. Technické dáta Vám radi poskytneme na požiadanie.

Možnosti zaťaženia

• Prevádzkové zaťaženie SLW 30: q = 16,7 kN/m2, verejná komunikácia s obslužnou dopravou.
• Stále a prevádzkové zaťaženie: g = q = 5 kN/m2.
• Prevádzkové zaťaženie SLW 30: q = 33,3 kN/m2, spolková diaľnica s ťažkotonážnou dopravou.

Špeciálne stavebné prvky a povrchové úpravy

Lícované prvky, skosené uhlové oporné steny, mostové prvky a betónové prvky s dutinami, zvláštnymi rozmermi alebo zabudovaným osvetlením sú len príkladom pre PROBETON špeciálne stavebné prvky. Na ne ponúkame doplňujúc k našim PROBETON uhlovým oporným stenám rôzne funkčne vyhovujúce a úsporné rohové prevedenia. Uhlové opory z fasádneho betónu na spodnej strane sa dajú vypočítať aj pre ďalšie prípady zaťaženia. Prípadne tu môže byť potrebné stavbou podmienené zaistenie proti šmyku. Môžu byť splnené ďalšie požiadavky zákazníka na povrch, ako napr. doskové, kameninové a bambusové štruktúry alebo špeciálne povrchové farby.

Technické a montážne detaily

Zo strany výroby a aby sa predišlo škodám spôsobeným mrazom, vyznačujú sa naše štandardné produkty nepatrnou kužeľovitosťou bočných stien, ktorá je závislá od hrúbky steny. Zadná strana uhlových oporných stien štandardne nie je skosená (Na požiadanie možné za príplatok.). Ponúkané dĺžky päty môžu sa podmienene výrobou máličko odlišovať. Pri niektorých prvkoch je na viditeľnej ploche stena v hrúbke päty ľahko zúžená, aby mohla odvádzať vznikajúcu svahovú vodu. Výrobcom dané otvory je po osadení treba natrvalo uzavrieť vhodnými materiálmi, aby sa zabránilo možným škodám spôsobeným mrazom prostredníctvom prenikajúcej vody.

Transport a skladovanie

• PROBETON uhlové oporné steny dodávané na europaletách môžu byť vyložené pomocou nákladného žeriavu.
• PROBETON uhlové oporné steny transportované bez palety je treba vyložiť podmienene stavbou.
• Pri skladovaní na mieste stavby je treba pod ležiace PROBETON uhlové oporné steny účelne položiť dlhé dosky.
• Odporúčame uloženie medzi dvoma vrstvami z nopových dosiek aby sa zabránilo vytvoreniu škvŕn.

Zdvih a manipulácia pri montáži

• Pri PROBETON uhlových oporných stenách do výšky 130 cm vrátane, slúžia na transport ako aj na zaistenie polohy pri zásype osi umiestnené na zadnej strane. Na želanie môžeme použiť aj vinuté cievky alebo aj guľovú kotvú (príplatok).
• PROBETON uhlové oporné steny od konštrukčnej výšky 155 cm majú na zadnej strane dve lanové slučky. Tu je treba dbať na to, aby boli použité vhodné viazacie prostriedky. Tieto slúžia na vyloženie a na montáž.
• Horné osi sa používajú iba na upnutie poistky pri montáži a nesmú sa v žiadnom prípade použiť na nadvihovanie.
• Pri zdvihnutí k montáži je treba zabezpečiť, aby päta nemohla naraziť do zeme (pruženie napr. pomocou pneumatiky).
• Montážne lano nesmie naraziť na vnútornú hornú hranu PROBETON uhlovej opornej steny. Tu je treba na ochranu hrán vložiť napr. hranol.

Spájanie a základy

Na spojenie PROBETON uhlových oporných stien sa vsunie bránová oceľ Ø 14-16 mm cez horné pevné osi. Následným preklepaním osí sa dosiahne zvýšená bezpečnosť pri montáži. Je treba rešpektovať špeciálne pokyny pri rohových dieloch napr. špeciálnych dieloch (napr. vystuženie). Rohy je treba zaistiť vystuženou hornou vrstvou betónu. Škáry medzi PROBETON uhlovými opornými stenami nesmú byť uzatvorené. Podľa zaťaženia je treba škáry na zadnej strane zamaskovať cca. 20 cm širokou bitumenovou lepenkou. Pretože zadná strana steny je pri zemi zámerne drsná (trecí uhol steny slúži stabilite), nesmie sa uskutočniť kompletné pokrytie.

Zásyp je treba vyrobiť priepustne a mrazuvzdorne nesúdržným materiálom. Pôdu je treba vložiť do polôh širokých cca. 30 cm a rovnomerne zhutniť. Pri použití zhutňovacích zariadení je treba dodržať dostatočnú bezpečnú vzdialenosť od zadnej strany PROBETON uhlovej opornej steny. Bezpečná vzdialenosť činí spravidla aspoň 1/3 konštrukčnej výšky. Aby sa zabránilo škodám spôsobeným mrazom, musí môcť bez zdržania odtekať presakujúca voda. Jestvujúcu pôdu príp. zapúšťaný materiál proti mrazu je treba zhutniť zodpovedajúc statickým požiadavkám.

Možnosti budovania základov pre PROBETON uhlové oporné steny:

1. Podľa zaťaženia môžu byť PROBETON uhlové oporné steny až do konštrukčnej výšky 80 cm priamo vsadené do zvlhnutého betónu C 16/20. Pod zhruba 10 cm hrubou betónovou vrstvou je potrebný mrazuvzdorný materiál.
2. Pri základoch PROBETON uhlových oporných stien až do výšky 405 cm je treba vyrobiť zhruba 15 cm hrubú nosnú vrstvu z betónu C16/20. Pod ňou je až do hranice mrazu (cca. 80 cm hĺbky) treba zabudovať mrazuvzdorný materiál a utesniť. Uhlové oporné steny je treba nasadiť na cca. 5 cm hrubú vrstvu malty na mazaniny (malta triedy III).
3. Výberom vyššej uhlovej opornej steny a jej hlbším vsadením sú odkopy na údolnej strane možné iba obmedzene. Náklady na vyššiu uhlovú opornú stenu sú revalvované tenšou mrazuvzdornou vrstvou. Vybudovanie základov nasleduje podľa popisu v bode 2.
4. Pri odkopoch na hranici môže byť päta PROBETON uhlovej opornej steny umiestnená na údolnom pozemku. Pre tento prípad zaťaženia ponúkame stranu fasádneho betónu údolne k päte. Vybudovanie základov nasleduje podľa popisu v bode 2. Podľa zastavania päty môže byť zredukovaná mrazuvzdorná vrstva. Vzhľadom na s tým spojené horizontálne zaťaženie môže byť potrebný podporný základ pred pätou. Tento je treba vyhotoviť zo strany stavby a prípadne aj preukázať.

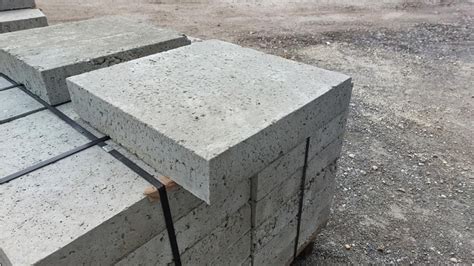

Betónové kocky a bloky

Betónové kocky alebo aj bloky sú prefabrikované betónové dielce v tvare kvádra, ktoré sa skladajú na seba bez použitia malty alebo lepidla. Na hornej ploche majú kónické výstupky a na spodnej ploche zodpovedajúce vybrania, vďaka ktorým do seba bloky pevne zapadajú - podobne ako detská stavebnica. Vyrábajú sa z vibrovaného betónu triedy C 30, ktorý je odolný voči mechanickému poškodeniu, mrazu, vlhkosti aj chemickým vplyvom. Betónové kocky majú veľmi široké využitie.

Výhody betónových kociek

Betónové bloky majú oproti tradičným riešeniam niekoľko zásadných výhod:

• ✅ Rýchla montáž: Kocky sa skladajú nasucho bez malty - múr postavíte za zlomok času oproti monolitickému betónu alebo murovaniu.
• ✅ Rozoberateľnosť a flexibilita: Múr je kedykoľvek možné rozobrať, upraviť alebo premiestniť. Táto vlastnosť je obzvlášť výhodná pri dočasných stavbách, skladovacích boxoch alebo pri zmene dispozície areálu.

Betónové kocky sú vyrobené z vibrovaného betónu triedy C 30, ktorý je určený pre exteriérové použitie. Sú odolné voči:

• mrazu a striedaniu teplôt
• vlhkosti a dažďu
• UV žiareniu
• chemickým vplyvom bežne sa vyskytujúcim v zemi

Pri správnom použití a s drenážou za múrom dosahujú betónové kocky životnosť 50 až 100 rokov.

Výška múru a základy

Maximálna výška oporného múru z betónových kociek závisí od viacerých faktorov - typu a rozmeru kociek, vlastností zeminy, zaťaženia a spôsobu realizácie. Pri štandardných kockách bez dodatočného vystuženia je bežná výška múru 2 až 4 metre. Pri použití geomreží (geogridov) a odbornom statickom návrhu je možné dosiahnuť výšku až 8 metrov a viac. Pri nižších múroch (do výšky cca 1 metra) na stabilnom teréne postačí ako základ zhutnená vrstva štrku hrúbky 15-20 cm. Pri vyšších múroch a náročnejšom teréne odporúčame betónové základy.

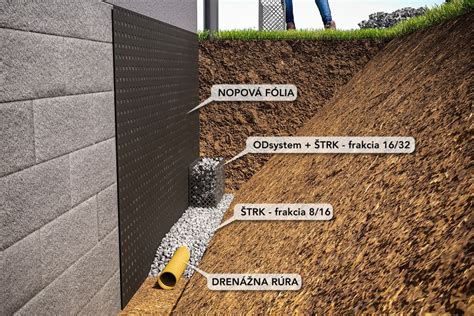

Drenáž - kľúč k dlhej životnosti

Drenáž je kritická súčasť každého oporného múru. Bez správneho odvedenia vody sa za múrom hromadí hydrostatický tlak, ktorý môže niekoľkonásobne zvýšiť zaťaženie konštrukcie a spôsobiť vyklopenie alebo zrútenie múru. Správne navrhnutá drenáž pozostáva z drenážnej vrstvy štrku za múrom, drenážnych rúrok pri päte múru a odvedenia vody mimo zaťaženú plochu.

Systémové konštrukcie s geomrežami (TensarTech)

Systémové konštrukcie sú neoddeliteľnou kombináciou štyroch prvkov, ktoré tvorí betónová tvarovka, výstužná geomreža, spojovací prvok a zemina zásypu vystuženej oblasti. Všetky prvky spolu vytvárajú kompletný celok, keď každý prvok musí byť vo vzájomnej súhre so všetkými ostatnými, vzájomne sa podmieňujú alebo ovplyvňujú. Vývoju systémových konštrukcií predchádzal celý rad laboratórnych testov a prevádzkových skúšok na stavenisku.

Vystužené oporné konštrukcie - vertikálne vystužené múry alebo vystužené strmé svahy môžu byť postavené s výrazne menším záberom alebo na zabezpečenie výrazne vyšších výškových rozdielov. Spoločnosť Tensar ponúka širokú škálu oporných systémov TensarTech na výstavbu vystužených oporných múrov a strmých svahov. Majú mnoho výhod oproti alternatívnym oporným systémom, ako sú železobetónové alebo murované steny.

Estetické a ekonomické aspekty TensarTech systémov

Vystužené oporné systémy TensarTech poskytujú možnosť výberu z rôznych povrchov, ktoré vyhovujú miestnym predpisom, rozpočtovým možnostiam, environmentálnym obmedzeniam a estetickým požiadavkám. Modulárna konštrukcia systémov TensarTech si nevyžaduje pri výstavbe žiadne veľké žeriavy ani špeciálne odborné zručnosti pre výstavbu. V mnohých prípadoch môže byť ako zásypový materiál použitá zemina získaná na stavbe, predstavujúca vhodný odpad, ako je napríklad banská hlušina alebo recyklované kamenivo. Každý zo systémov umožňuje rýchlu a ekonomicky efektívnu výstavbu. Spoločnosť Tensar je lídrom v oblasti riešení na vystužovanie zemín. Už viac ako tri desaťročia vyvíjame produkty a technológie, ktoré sú špičkou v geotechnickom priemysle. Kvalita našich produktov je zabezpečená najdôkladnejšími postupmi kontroly kvality v tomto odvetví.

Statický Posudok a Stavebné Povolenie

Je treba, aby zodpovedný vedúci stavby skontroloval v statike pridelené parametre pôdy a nosnosť jestvujúcej príp. doplnenej pôdy. Ak sa dané údaje nezhodujú, je potrebný doklad vzhľadom k objektu. Tento môže viesť k odlišným výstužiam a/alebo dĺžkam päty (Aj pri nových normách a predpisoch môže dôjsť k zmeneným dĺžkam päty).

Pri trvalých oporných múroch vyšších ako 1,5 m alebo múroch v blízkosti susednej parcely a komunikácií je spravidla potrebné stavebné povolenie, prípadne statický posudok. Pri dočasných stavbách a múroch do určitej výšky stavebné povolenie väčšinou nie je potrebné - stačí ohlásenie stavby. Závisí to od výšky múru a jeho charakteru.

Čo posudok obsahuje?

Štatický posudok oporného múru je kľúčový pre bezpečnosť a stabilitu. Posudok obsahuje:

• ✅ Výpočet stability oporného múru
• ✅ Analýzu zaťaženia a tlaku zeminy
• ✅ Odporúčania pre správnu montáž
• ✅ Maximálnu výšku múru bez kotvenia

Proces získania posudku je štandardizovaný: Pošlete nám projekt (výška múru, dĺžka, typ terénu) a statik vypracuje posudok do 5-7 pracovných dní.

Diagnostika a Sanácia Oporných Múrov: Prípadová Štúdia

Účelom každej diagnostiky materiálu, prvku, časti konštrukcie resp. stavebného objektu ako celku je získať čo najviac informácií, ktoré by mali byť zužitkované ako podklady pre návrh sanačných opatrení. Problematika výberu vhodných metodík a postupov aplikovaných na diagnostické posúdenia samozrejme nie je uzavretá, podlieha vývoju v súlade s pokrokom v inštrumentalizácii a tiež v súlade s vývojom platnej normalizácie. Celkove je možné vysloviť tvrdenie, že úloha osoby resp. kolektívu vykonávajúceho diagnostický prieskum je skutočne náročná a zároveň vysoko zodpovedná obdobne ako pri diagnostikovaní zdravotného stavu človeka.

Zistenia a rozdiely oproti projektu

Diagnostika sa týka oporného múra na mestskom sídlisku, kde bol navrhnutý a čiastočne zrealizovaný (výstavba po etapách) monolitický železobetónový uholníkový oporný múr s odstupňovanou hrúbkou po výške steny. Celková výška oporného múra je premenná a dosahuje maximálnu výšku 10 m. Pri výstavbe poslednej etapy steny a rímsy oporného múra sa zistilo, že nebolo ponechané dostatočné množstvo spojovacej nosnej výstuže na prepojenie. Toto zistenie viedlo investora k pohnútke preveriť daný stav a zistiť skutočný stav, množstvo a polohu nosnej oceľovej výstuže použitej v opornom múre.

Rozhodujúca ťahová výstuž v opornom múre je vždy na vnútornej zasypanej strane steny oporného múra. Po preštudovaní projektovej dokumentácie bolo rozhodnuté preveriť geometriu oporného múra, polohu a usporiadanie výstuže a ďalšie skutočnosti. Odkopanie zeminy z rubu oporného múra bolo urobené až po základ. Už počas odkopávania zeminy boli zistené viaceré rozdiely medzi poskytnutou projektovou dokumentáciou a skutočne prevedeným stavom. Základný rozdiel spočíval v tom, že stena oporného múra nebola odstupňovaná po výške, ale mala plynulú zmenu hrúbky. Z prieskumu vyplynula potreba podrobného zdokumentovania polohy nosnej výstuže a preverenie pevnosti betónu. Polohu a priemer nosnej oceľovej výstuže skutočne použitej pri výstavbe oporného múra sme zisťovali švajčiarskym prístrojom PROFOMETER s hĺbkovou sondou. Skutočný - reálny stav bol zakreslený priamo na rubovej stene oporného múra.

Navrhovaná sanácia a jej realizácia

Zistený skutočný tvar a vystuženie realizovaného oporného múra sa významne líšil od projektovaného tvaru. Získané údaje boli podkladom pre statický prepočet oporného múra. Týmto prepočtom sa nepreukázala požadovaná únosnosť, preto bolo potrebné navrhnúť zosilnenie steny oporného múra. Pri zosilňovaní konštrukcií sa vychádza z predpokladov, pri ktorých sa vychádza zo zostatkových pretvorení po odľahčení. V rozkreslených stavoch napätí a pretvorení je poukázané na možnú zostatkovú deformáciu po odľahčení. Pri zosilňovaní platí všeobecná zásada, aby sa samotná konštrukcia nezosilňovala pod zostatkovým napätím, ktoré by nepriaznivo vplývalo na celkovú napätosť konštrukcie. Ideálne riešenie je, ak sa podarí konštrukciu úplne odľahčiť. Zostatkovú deformáciu po odľahčení - odkopaní bolo možné zanedbať. Pretvorenia, napätosť betónu a výstuže a rovnováhu síl v priereze si môžeme vyjadriť. V čase posudzovania stavby sme vychádzali zo základných predpokladov. V zmysle prechodu na sústavu noriem STN EN v nasledujúcich úvahách uvádzame označenia a vzťahy podľa Eurokódu 2. Tu sa vychádza pri výpočte medznej ohybovej odolnosti železobetónových prierezov z napätia v betóne v tlaku a napätia v betonárskej oceli z návrhových pracovných diagramov.

Navrhnutá sanácia pozostávala zo zosilnenia steny oporného múra pomocou nastrelených kotiev, ku ktorým boli privarené oceľové prúty. Tieto tvorili pravidelnú sieť na očistenej rubovej strane steny oporného múra. Po zosilnení a celkovom dokončení oporný múr spoľahlivo slúži svojmu účelu.

Pri realizácií náročných inžinierskych stavebných konštrukcií je nutná technologická a pracovná disciplína vykonávania jednotlivých stavebných činnosti. Týmto príkladom sme chceli poukázať na skutočnosť, že aj keď je projektová dokumentácia kompletná, nemusí byť v súlade s už čiastočne zrealizovaným stavebným dielom. Tento poznatok máme žiaľ z viacerých nedokončených stavieb. Zabezpečenie kvality počas výstavby, spoľahlivosti a bezpečnosti takýchto stavebných konštrukcií je potrebné venovať neustále zvýšenú pozornosť.

Všeobecné princípy výstavby plotových a oporných múrov

Výkop pre základovú konštrukciu by mal byť široký aspoň 40 cm a hlboký 80 až 120 cm. Na dno výkopu je potrebné naviesť nezamŕzajúci materiál, štrk alebo drvené kamenivo. Štrkové lôžko sa zhutní, pričom výška lôžka je 10 až 30 cm. Betónový základ sa vyhotoví z betónu C16/20 vo výške 70 až 100 cm pri teplotách nad +5°C. Základ treba vystužiť oceľovou výstužou, aby bol dostatočne pevný. Základovú konštrukciu treba riešiť so statikom. Pri stavbe základovej konštrukcie je tiež treba rešpektovať požiadavky na dilatačné celky pre betónové stavby vystavené vonkajším klimatickým podmienkam.

Pri vyhotovovaní základu je potrebné pamätať na nutnosť spojenia základovej konštrukcie a vlastného plotu oceľovou výstužou, ktorá bude prechádzať stredom dutín betónových tvaroviek. Do betónového základu treba zapustiť vo vzdialenosti asi 40 cm zvislo výstuž (tak, aby vyšli vždy do dutiny tvárnice). Výstuž musí dostatočne vyčnievať, aby bolo na ne možné napojiť výstuž vlastného plotu. Priemer, množstvo a rozmiestnenie výstuže rieši projektant alebo statik vzhľadom ku konkrétnym podmienkam a umiestneniu stavby. Základovú konštrukciu odporúčame ukončiť s debniacimi tvárnicami ktoré budú osadené tak, aby vrchná časť týchto tvárnic bola ukončená nad upraveným terénom aspoň 5 cm.

Po vyzretí betónu (po min. 28 dňoch) môže nasledovať stavba plotovej konštrukcie. Všetky stavebné práce, ako aj lepenie a betónovanie, musia byť vykonávané pri teplotách nad +5°C. Aj počas vyzrievania a tvrdnutia betónu musí byť teplota nad +5°C. Prvý rad tvárnic sa osadí do hrubého maltového lôžka. Počas pokládky sa kontroluje rovinnosť prvého radu vodováhou. Pri murovaní sa treba vyvarovať ušpinenia povrchu. Pri stavbe plotovej konštrukcie je treba pamätať, že tvarovky majú určité výrobné tolerancie. Tieto tolerancie je možné vymedziť vkladaním klinov medzi niektoré tvarovky tak, aby boli škáry rovné. Pri stavbe plotovej konštrukcie je tiež treba rešpektovať požiadavky na dilatačné celky pre betónové stavby vystavené vonkajším klimatickým podmienkam.

Dutiny tvárnic treba vyplniť zavlhnutou betónovou zmesou triedy C16/20 s veľkosťou kameniva fr.0-12mm. Betónovú zálievku treba zhutniť prepichovaním s oceľovou výstužou. Ďalšie rady sa ukladajú na sucho (do výšky plotu 1,0m) s posunutím o ½ tvárnice a vždy po jednom rade sa zalievajú betónom. Pri plotovom systéme Castello odporúčame aj nalepiť jednotlivé tvarovky pri plote s výškou ≥1,0m. Posledný rad tvárnic sa vyplní betónom len do ¾. Krycie platne sa nalepia flexibilným stavebným lepidlom. Škáru medzi krycími platňami treba vyškárovať škárovacou maltou. Šírka škáry min. 8 mm.

Pre stĺpové konštrukcie môžu mať stĺpové tvarovky na spodnej strane betónovú škrupinu, ktorá sa pred osadením prerazí. Stĺpové tvarovky sa prevlečú cez oceľové výstuže (min. 2x Ø12 mm), ktoré už boli osadené do základu. Stĺpové tvarovky najprv osádzame do hrubého maltového lôžka. Na osadenie a murovanie použijeme maltu na súčasné murovanie a škárovanie pevnosti M5. Dodržiavame hrúbku ložnej škáry 7 až 10 mm. Po osadení stĺpovej tvarovky sa vyplní dutina kvalitnou zavlhnutou betónovou zmesou triedy aspoň C16/20. Pre vyplnenie dutín je najvhodnejší betón so zrnami do 12 mm. Zalievame po každom druhom rade. Výplňový betón odporúčame ukončiť tak, aby jeho horná hrana bola aspoň 10 mm pod úrovňou hornej hrany plotových tvaroviek. Nakoniec sa osadia krycie platne do stavebného lepidla. Škáru medzi krycími platňami treba vyškárovať škárovacou maltou.

Odporúčaná maximálna výška voľne stojacej steny zo základných prvkov je cca 116 cm (t.j. 4 rady). Odporúčaná maximálna výška opornej steny zo základných prvkov je cca 68 cm (t.j. 3 rady). Odporúčaná maximálna výška stĺpa zo stĺpových prvkov je cca 163 cm (t.j. 7 radov).
