Hydroizolačné systémy z termoplastických fólií z mPVC (mäkčeného polyvinylchloridu) predstavujú vzhľadom na jednoduchšiu spracovateľnosť a veľmi dobré mechanickofyzikálne vlastnosti vhodné riešenie najmä pri rekonštrukciách plochých striech. Mechanicky kotvené strešné systémy z mPVC fólií predstavujú moderné a efektívne riešenie pre hydroizoláciu plochej strechy. Kľúčovým aspektom pri ich aplikácii, ktorý často rozhoduje o dlhodobej funkčnosti strešného systému, je správne prevedenie detailov, predovšetkým ukončenia hydroizolačnej vrstvy v styku so zvislou stenou. Tento článok sa zameriava na princípy a praktické aspekty mechanického kotvenia a detailného ukončenia mPVC fólie v tomto kritickom spoji, ako aj na dôležité detaily oplechovania ostatných častí strechy.
Výber a príprava hydroizolačnej fólie
Voľba konkrétneho typu hydroizolačnej fólie je primárne determinovaná spôsobom jej montáže a zabezpečením proti účinkom vetra. Pri mechanicky kotvených systémoch je nevyhnutné dbať na správnu prípravu materiálu. Pre zaistenie rozmerovej stability je dôležité nechať rozvinutý pás fólie vždy odležať. V chladnom počasí tento proces trvá približne 30 minút, zatiaľ čo v teplom počasí postačí 10 minút. Pred samotným zváraním musí byť fólia vždy dôkladne očistená a suchá, aby sa zabezpečila maximálna priľnavosť a pevnosť spojov.
Zváranie mPVC fólie: Technika a nastavenia
Spoje mPVC fólie sa realizujú metódou zvárania horúcim vzduchom bez prídavného materiálu. Na tento účel je potrebné používať špecializované zváracie prístroje. Pre ručné zváranie sú vhodné prístroje ako Leister Triac ST, príp. AR, alebo Herz Rion, Rion digital. V prípade automatizovaných procesov sa využívajú stroje ako Leister Varimat alebo Herz Roofon. Odporúčaná teplota zvárania sa pohybuje v širokom rozpätí od 430 do 600 °C. Presné nastavenie teploty závisí od viacerých faktorov, vrátane poveternostných podmienok (okolitá teplota, rýchlosť vetra), rýchlosti posunu hubice zváracieho prístroja, ako aj hrúbky a aktuálnej teploty samotnej fólie. Pri zváracích prístrojoch s reguláciou prietoku vzduchu je možné znížiť prúdenie vzduchu. Tým sa spomalí rýchlosť zvárania pri zachovaní rovnakej zváracej teploty, čo je obzvlášť užitočné pri precíznom zváraní detailov a rohových spojov. Horúcovzdušné spoje v ploche aj v detailoch dosahujú minimálne takú životnosť ako samotná hydroizolačná fólia.
Mechanické kotvenie: Princípy a chyby
Hydroizolačné fólie sa najčastejšie mechanicky kotvia. Alternatívne metódy, ako lepenie do roztavenej pôvodnej asfaltovej izolácie s následným zaťažením ďalšou vrstvou, sa používajú výrazne menej. Sortiment strešných kotviacich prvkov je v súčasnosti široký. Predpokladom správneho výberu kotviacich prvkov je realizácia sondy a ťahovej skúšky tzv. ťahomerom. Cieľom tejto skúšky je identifikovať v pôvodnej strešnej skladbe vrstvu s minimálnou požadovanou výťažnou silou pre daný kotviaci prvok. Každá rekonštrukcia si vyžaduje dôkladné posúdenie stavu jednotlivých vrstiev strešnej skladby a možností ich ponechania.
Najčastejšie chyby pri rekonštrukciách striech sa vyskytujú práve pri výbere, množstve a nesprávnom umiestnení kotviacich prvkov. Stavebníci sa často snažia znížiť náklady alebo sa vyhnúť náročnejším spôsobom kotvenia, čo však môže viesť k poruchám hydroizolácie.
Typické chyby pri rekonštrukciách fóliami z mPVC:
- nedostatočná hustota kotviacich prvkov, prípadne riedke kotvenie ukončovacích profilov
- vynechanie kotviacich profilov v miestach náhlej zmeny sklonu
- absencia prefabrikovaných tvaroviek a doplnkov
- používanie nevhodných tesniacich tmelov s nízkou životnosťou
V priemere sú potrebné tri až štyri kotvy na jeden štvorcový meter plochy strechy.

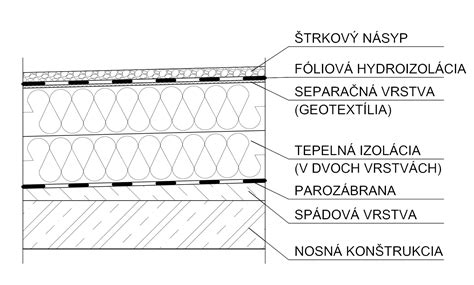

Konštrukcia jednoplášťovej plus strechy
Väčšina rekonštrukcií hydroizolácie striech sa realizuje formou jednoplášťovej plus strechy, s možným pridaním tepelnej izolácie medzi pôvodnú a novoaplikovanú hydroizoláciu. Vytvorenie jednoplášťovej plus strechy bez dodatočného zateplenia sa častejšie uplatňuje na priemyselných budovách s nenáročnou prevádzkou, predovšetkým z ekonomických dôvodov. Výhodou tejto konštrukcie je možnosť perforácie pôvodného hydroizolačného súvrstvia, ktoré zvyčajne tvorí niekoľko vrstiev asfaltových pásov s nízkou priepustnosťou pre vodné pary. Hydroizolačná fólia sa kladie na pôvodnú asfaltovú izoláciu prikrytú PP geotextíliou (s minimálnou plošnou hmotnosťou 300 g/m²). Táto vrstva vytvorí mikroventilačnú vrstvu pod hydroizolačnou fóliou a zabezpečí rovnomerné rozloženie vlhkosti z pôvodných vrstiev. Odvod vodných pár z pôvodných súvrství zabezpečí aj samotná hydroizolačná fólia. Fólia sa voľne položí a mechanicky prichytí k podkladu kotvami, čo nepriamo umožňuje využitie jej dobrej paropriepustnosti. Na zlepšenie odvetrania priestoru pod hydroizolačnou fóliou je možné použiť odvetrávacie komíny, ktoré sú súčasťou sortimentu doplnkových prvkov.
V prípade požiadavky na dodatočné zateplenie pri rekonštrukcii hydroizolácie strechy sa pôvodná hydroizolácia (najčastejšie asfaltový pás) využíva ako parozábrana. Preto je potrebné prípadné vyduté časti otvoriť, vysušiť a znovu zataviť. Pri vytváraní jednoplášťovej plus strechy so zateplením sa odporúča používať tepelné izolácie s čo najmenšou nasiakavosťou. Ak to únosnosť strešnej konštrukcie dovolí, je možné nahradiť mechanické kotvenie priťažovacou vrstvou oblého kameniva frakcie 16 - 32 v hrúbke minimálne 50 mm, v závislosti od polohy na streche a výšky budovy.
Ukončenie fólie na zvislej stene: Detaily oplechovania
Ukončenie mPVC fólie na zvislej stene možno realizovať dvoma hlavnými spôsobmi, ktoré sa líšia v použitých detailoch a postupoch:
1. Použitie rohového L-profilu a stenového pásika
- Príprava podkladu: Zo vodorovnej plochy strechy sa separačná geotextília vytiahne na zvislú plochu steny a prichytí sa na podklad pomocou stenového pásika. Tento pásik musí byť správne ukotvený. Geotextília nesmie presahovať nad horný okraj ukončovacieho pásika.
- Ukotvenie L-profilu: Rohový L-profil s rozmermi typicky 150 × 100 mm sa ukotví do ležatého ramena (100 mm). Kotviace prvky sa umiestnia tak, aby boli prekryté fóliou a nepredstavovali potenciálne miesto zatekania.
- Umiestnenie a zváranie fólie: Zvislý pás fólie sa opatrne vytiahne na zvislú stenu tak, aby končil približne 10 mm nad zvislým ramenom profilu. Následne sa fólia bodovo privarí k stenovému pásiku. V tomto kroku je dôležité, aby fólia končila približne 30 až 40 mm od vnútorného rohu L-profilu, čo umožní jej správne privarenie. Na dosiahnutie kvalitného zvaru sa odporúča použiť zahnutú hubicu zváracieho prístroja.
- Vytvarovanie a finálne zváranie: Po bodovom privarení fólie k stenovému pásiku sa pomocou mosadzného kolieska vytvaruje hrana. Následne sa ručným zváracím prístrojom privarí ležaté rameno profilu k hlavnej ploche strechy.
- Zatmelenie: Horná hrana profilu sa dôkladne zatmelí polyuretánovým tmelom, čím sa zabezpečí dokonalá tesnosť spoja. Zvislé rameno rohového L-profilu sa odporúča zozadu bodovo prilepiť polyuretánovým tmelom ku stene, čím sa zvýši jeho stabilita a priľnavosť.
- Uhol vnútorného rohu: Pri vnútorných rohových profiloch je dôležité dbať na to, aby uhol ohybu bol mierne otvorený. Pri umiestnení profilu do rohu sa tak zvislé rameno bude opierať o stenu, čím sa zabezpečí jeho správna poloha a funkčnosť.
2. Použitie ukončenia veľkého L-profilu so spevneným okrajom
- Separačná vrstva: Separačná geotextília sa vytiahne z vodorovnej plochy strechy na zvislú stenu a prichytí sa na podklad stenovým pásikom, ktorý je správne ukotvený. Dôležité je, aby geotextília nepresahovala nad horný okraj ukončovacieho profilu.
- Ukotvenie L-profilu: Rohový L-profil s rozmermi 150 × 100 mm sa ukotví do ležatého ramena (100 mm). Kotviace prvky musia byť umiestnené tak, aby ich následne prekryla fólia.
- Aplikácia fólie: Fólia sa prichytí bodovým zvarom. Mala by končiť približne 30 až 40 mm od rohu L-profilu, aby sa umožnilo jej správne privarenie k profilu. Na dosiahnutie kvalitného zvaru sa odporúča použiť zahnutú hubicu.
- Zváranie: Ručným zváracím prístrojom sa privarí ležaté rameno profilu k hlavnej hydroizolačnej vrstve.
- Finálne zatmelenie: Horná hrana plechového profilu sa zatmelí polyuretánovým tmelom, čím sa zabezpečí vodotesnosť spoja.
- Dodatočné prilepenie profilu: Zvislé rameno rohového L-profilu sa odporúča dodatočne zozadu bodovo prilepiť polyuretánovým tmelom ku stene, čo zvýši jeho stabilitu.
Rozpracované ukončenie fólie na zvislej stene. Hotový detail ukončenia fólie na zvislej stene.
Konštrukcia strešného plášťa s opačným poradím vrstiev
Skladba strešného plášťa s opačným poradím vrstiev je menej častá pri rekonštrukciách, najmä pre nedostatočnú únosnosť pôvodnej strešnej konštrukcie. Táto skladba zahŕňa tepelnú izoláciu z extrudovaného polystyrénu uloženú na novej fóliovej hydroizolácii, s následným priťažením štrkovou vrstvou. Prekrytie hydroizolačnej fólie tepelnou izoláciou a vrstvou štrku eliminuje potrebu mechanického kotvenia do podkladu. Tepelná izolácia môže byť uložená aj s časovým odstupom, avšak za predpokladu, že hydroizolácia je samostatne mechanicky zakotvená a zvislá izolácia je ukončená tak, aby po doplnení tepelnej izolácie a vrstvy štrku dosahovala úroveň minimálne 150 mm nad poslednou vrstvou. V miestach bez atiky, kde sa voda odvádza do žľabu, je nutné vytvoriť zábranu pre priloženú tepelnú izoláciu a štrk.
Ďalšie dôležité ukončenia a detaily oplechovania
Oplechovanie nie je voliteľný doplnok, ale nevyhnutná súčasť strešného systému, ktorá ukončuje strechu na odkvape, hrebeni, štíte či pri stene alebo v úžľabí. Voda je najväčším nepriateľom každej strechy. Kvalitne navrhnuté a zrealizované oplechovanie strechy zabraňuje zatekaniu do detailov, ako sú štíty, úžľabia, prestupy, atiky alebo napojenie na stenu. Správne vyspádované a napojené oplechovanie chráni nielen krytinu, ale aj latovanie, parozábranu, tepelnú izoláciu a nosné časti krovu. Farebne zladené prvky (napr. v odtieni krytiny alebo odkvapového systému) dodajú streche čistý, profesionálny vzhľad. Pri realizácii strechy sa používa viacero špecifických klampiarskych prvkov. Kľúčové je pochopiť ich funkciu, umiestnenie a správne napojenie na krytinu, steny či fólie.

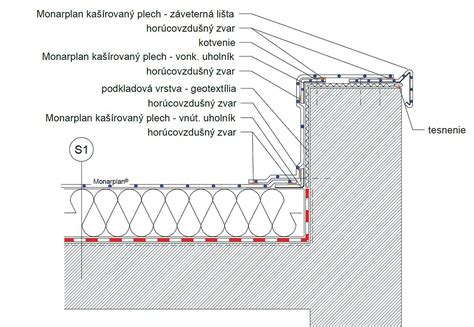

Oplechovanie atiky
Hydroizolačné fólie sa vždy ukončujú pomocou profilov z poplastovaného plechu rôznych tvarov. Pri rekonštrukciách sa preferuje použitie detailu obalenej atiky, kde odkvapový profil na vodorovnej atike je z poplastovaného plechu a celá atika je obalená fóliou. Toto riešenie eliminuje potrebu údržby klasických oplechovaní atík natieraním. V mnohých prípadoch nie je nutné odstraňovať pôvodné oplechovanie, pretože nové sa montuje priamo naň, čím sa znižuje náročnosť a urýchľuje montáž. Alternatívne je možné ponechať pôvodné vodorovné oplechovanie atík a ukončiť hydroizolačnú fóliu na profile z poplastovaného plechu, ktorý sa zatmelí na zvislej stene v minimálnej výške 150 mm nad úrovňou najvyššej vrstvy strešného plášťa. Atikový plech je lemovanie, ktoré nie vždy priamo súvisí so strešnou plochou. Jedná sa o klampiarsky výrobok, ktorý chráni stenu z vrchnej časti tak aby do nej nezatekalo. Je nutné dodržiavať odsadenie od steny z oboch strán a hlavne spádovanie smerom do strechy. Samozrejmosťou je kvalitné neviditeľné kotvenie či osadenie na podkladové plechy.
Oplechovanie štítu strechy (záveterné lišty)
Oplechovanie štítu strechy pomocou záveterných líšt chráni štítovú hranu pred zafúkaním dažďa, snehu a lístia pod krytinu. Záveterné lišty sa vyrábajú v rôznych profiloch a dĺžkach, najčastejšie z pozinkovaného, lakovaného, hliníkového alebo titánzinkového plechu. V prípade atypických detailov je vhodné dať si ich vyrobiť na mieru podľa konkrétneho sklonu a skladby strechy.

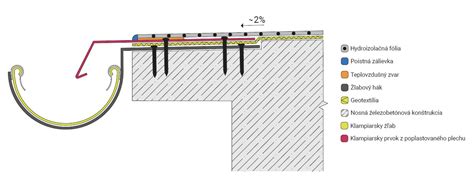

Odkvapové oplechovanie
Odkvapový plech pod fóliu je klampiarsky prvok na odkvapovej hrane, ktorý zabezpečuje bezpečné odvedenie vody zo strechy do žľabu aj odvod kondenzátu z poistnej hydroizolačnej fólie. Montuje sa ešte pred krytinou, pod fóliu. Odkvapový plech nemusí ústiť do žľabu. Je však nutné dodržať odsadenie od čela strechy min. 3cm tak aby voda odkvapkávala ďalej od fasády. Správne osadenie (spád, dostatočný presah do žľabu a prekrývanie jednotlivých kusov) je kľúčové pre zabránenie zatekaniu v najviac namáhanom detaile strechy - pri odkvape. Odkvapové oplechovanie by malo byť vyrobené z materiálu odolného voči korózii, ktorý siaha najmenej 8 cm od okraja strechy a ohýba sa smerom nadol cez strešné debnenie.
Úžľabie
Úžľabie je stret dvoch strešných rovín, a preto je silne zaťažené stekajúcou vodou a snehom. Pri návrhu a montáži úžľabia je dôležité myslieť na to, že ide o jeden z najviac namáhaných detailov celej strechy. Plech v úžľabí musí mať dostatočnú rezervu v šírke, aby odviedol aj prívalové dažde či topiaci sa sneh, a jednotlivé kusy musia byť preložené s dostatočným presahom, aby sa voda nedostala do spoja. Jednoduché úžľabie sa používa najmä pri krytinách s bezpečným sklonom. Úžľabie so stojatým falcom v strede zvyšuje bezpečnosť spoja - falc pomáha usmerniť vodu a znižuje riziko zatekania v pozdĺžnom spoji, čo je nevyhnutné pri vysokých sklonoch kde voda tečie vysokou rýchlosťou a môže úžľabím prebehnúť. Zapustené úžľabie sa používa tam, kde má byť plech „skrytý“ v rovine krytiny.
Jednou z možností inštalácií otvorených úžľabí je metóda s plechovým lemovaním namiesto asfaltového pásu s minerálnym posypom. Plechové úžľabné lemovanie by malo mať hrúbku minimálne 0,45 mm a malo by byť vyrobené z galvanizovanej ocele alebo ekvivalentného nehrdzavejúceho plechu s minimálnou šírkou 60 cm. Pri použití plechového úžľabia so stojacou drážkou a spätnými drážkami proti vode na stranách, ktoré slúžia aj na ukotvenie kovovými príchytkami, je možné použiť šírku 50 cm. Lepšou alternatívou je stojatá drážka v tvare „W“, pretože stredové zahnutie pomáha zmierniť napätie materiálov a prípadné pohyby strešnej konštrukcie. Ohnuté okraje sa používajú na väčšine oplechovaní. Lem alebo záhyb zosilňuje oplechovanie na hrane a pomáha kontrolovať odtok vody. Lem je možné otočiť nahor alebo dole. Lemy otočené nahor sa používajú na vysokom okraji lemovania okolo strešných prestupov, ako sú svetlíky, prestupové rúry a komíny. Prehnuté lemy sa používajú aj na streche priebežných bočných lemovaní a na zvislom okraji otvorených plechových úžľabí. Otočený lem vytvára vzduchovú medzeru, ktorá odoláva kapilárnej migrácii vlhkosti z kovu do krytiny. Nikdy by sa nemali biť naplocho. Vyhrnuté lemy slúžia aj ako háčiky na pripevnenie.

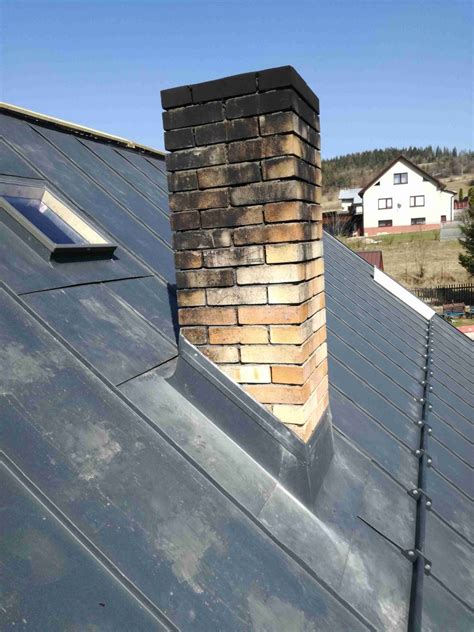

Lemovanie komína
Komín patrí medzi najkritickejšie detaily na streche - prerušenie krytiny v mieste prestupu vytvára ideálnu zónu pre zatekanie a poškodenie celej strešnej skladby, najmä pri zateplených obytných podkroviach. Moderným riešením je systémové oplechovanie komína PorTec, pri ktorom sú spodné diely lemovania vyrábané v dielni s vysokou presnosťou a stabilnou kvalitou, čo znižuje nároky na remeselnú zručnosť na streche a výrazne skracuje čas montáže. Horné - kazetové oplechovanie komína prekryje celé teleso komína, chráni kritické miesta dilatácie a eliminuje riziko zatekania napríklad v mieste dilatačnej lišty, aj keď časom zlyhá tmel. Celý systém možno doplniť komínovou strieškou a krycou doskou, ktoré zabránia vnikaniu dažďovej vody a nečistôt do prieduchu aj za kazetové oplechovanie a zároveň chránia komín pred dlhodobou degradáciou.
Pretože komíny zvyčajne stoja na nezávislom základe, ktorý je oddelený od základov domu, komín sa môže pohybovať nezávisle od zvyšku domu. Aby sa umožnil pohyb komínov a strešného debnenia, spodné oplechovanie sa kotví k strešnému debneniu a krycie lemovanie je pripevnené ku komínu. Keď dôjde k pohybu, spodné oplechovanie a krycie lemovanie bude fungovať ako pohyblivý spoj. Pri komínoch širších ako 76 cm, odporúčame umiestniť za komín dodatočnú drevenú konštrukciu, niekedy nazývanú aj sedlo. Sedlo zabraňuje hromadeniu ľadu a snehu za komínom.

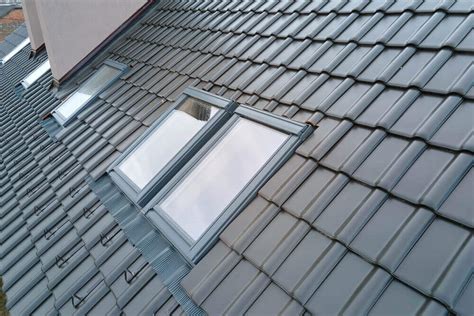

Oplechovanie svetlíkov a strešných okien
Akýkoľvek konštrukčný prvok, ktorý prepúšťa prirodzené svetlo cez strechu, sa môže nazývať svetlík. Niektorí výrobcovia používajú termín strešné okno na označenie pomerne veľkého strešného okna umiestneného dostatočne nízko, aby bolo vidieť do krajiny. Na trhu je široká ponuka svetlíkov a strešných okien. Väčšina poskytuje aj vlastné oplechovania, ktoré zabezpečujú prepojenie so strešným plášťom. Oplechovanie okien je veľmi podobné oplechovaniu komína.

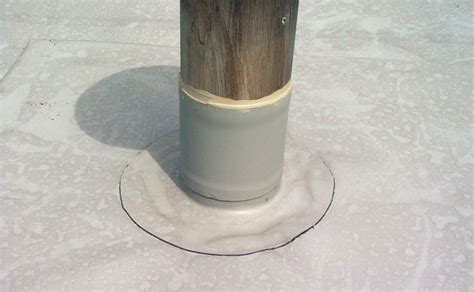

Oplechovanie prestupov potrubí
Obvykle majú rodinné domy kruhové vetracie potrubia prechádzajúce cez strechu. Napojenie na strešné detaily a prestupy sa realizuje pomocou prefabrikovaných termoplastických prvkov, špeciálnymi detailovými fóliami alebo profilmi z poplastovaného plechu, ktoré s podtmelením vytvárajú kontakt s inými materiálmi. Problémové konštrukcie sa dajú riešiť kompletným obalením.
Charakteristické vlastnosti termoplastických hydroizolačných fólií z mPVC
- jednovrstvová bezúdržbová krytina so životnosťou 25 rokov (použitím priťažovacích vrstiev sa životnosť výrazne zvyšuje)
- veľmi nízky faktor difúzneho odporu pre vodné pary (10-násobne menší ako asfaltové pásy)
- minimálna plošná hmotnosť približne 3 kg/m2 (pri mechanickom kotvení)
- dokonalá separácia od podkladu (v žiadnom prípade sa nepoužíva celoplošné lepenie, pohyby podkladových vrstiev neovplyvňujú hydroizolačný povlak)
- vynikajúca zvariteľnosť a opracovateľnosť detailov s životnosťou prevyšujúcou samotný fragment (prieťažnosť < 350 %)
- možnosť vylúčenia klasických klampiarskych prác (použitie poplastovaného plechu)
- vodotesné napojenie na strešné detaily pomocou doplnkových prvkov, ktoré sa dajú kompatibilne spájať
- vylúčenie mokrých procesov a manipulácie s otvoreným ohňom
Výber materiálu pre oplechovanie
Výber materiálu pre oplechovanie strechy má zásadný vplyv na životnosť, vzhľad, nároky na údržbu aj cenu. V praxi sa najčastejšie používajú materiály ako farebný pozink či hliník, alebo prírodné materiály ako čistý hliník, pozink, meď či titánzinok. Pri výrobe na mieru si viete zvoliť nielen materiál, ale aj farbu (napr. podľa RAL), dĺžku, ohyb a uhol konkrétneho klampiarskeho prvku.
Dôležitosť správnej montáže a návrhu
Vplyv nedodržania konštrukčného predpisu, nesprávnej montáže alebo nevhodného návrhu je zrejmý práve pri pravidelných kontrolách tak montáže, ako aj realizovaných striech. Pri týchto kontrolách je takisto možné overiť si opodstatnenosť vykonaných zmien v konštrukčnom predpise aktualizovanom práve na základe dlhodobého sledovania aplikácií. Každý zodpovedný predajca hydroizolačných fólií by mal systematicky dohliadať na spôsob, akým sa ich materiály montujú, a byť nápomocný už pri samotnom návrhu. Vo všeobecnosti je dosť zložité správne osadiť, vytvarovať, napojiť či ohnúť klampiarske výrobky bez technických zručností a minimálnej praxe. Kvalitný materiál a precízna klampiarska práca sú nevyhnutné pre dlhú životnosť celej strechy.
Riešenie problémových detailov
Ploché strechy často vykazujú poruchy v miestach styku s obvodovou stenou, pri ukončeniach povlakovej krytiny pri odkvapoch alebo v miestach prestupov potrubí. Pôvodné kovové klampiarske výrobky sa nedali spoľahlivo spojiť s asfaltovými krytinami kvôli rozdielnej tepelnej rozťažnosti. Spoj asfaltovej lepenky s klampiarskym plechom bol časom narušený, čo viedlo k ďalším poruchám. Moderné technológie plastových fólií s poplastovanými plechmi umožňujú vytvorenie dokonalého spoja vďaka spolupôsobeniu oplechovania s povlakovou krytinou. Celá plocha strechy je potom prakticky nenarušiteľná vonkajšími vplyvmi. Pri oprave plochej strechy plastovou fóliou je možné ponechať pôvodné kovové oplechovanie, pričom sa len prekryje novými, poplastovanými prvkami. Mechanicky kotvená fólia z mPVC sa môže používať na strechy so sklonom až do 90º.
