Komplexné riešenie oplechovania pri zvislých konštrukciách

Oplechovanie je nevyhnutnou súčasťou každej stavby, ktorá zabezpečuje ochranu pred poveternostnými vplyvmi, predlžuje životnosť konštrukcie a zároveň prispieva k estetickému vzhľadu budovy. Oplechovanie predstavuje základný spôsob ochrany strešnej konštrukcie (plochej aj šikmej) proti prenikaniu vody/vlhkosti do jej vnútorných vrstiev. Používa sa na zakrytie spojov na styku špecifických konštrukcií, ako sú výplne otvorov, komíny a iné zvislé prvky.

Dážď a voda sú jedným z hlavných poveternostných faktorov, ktoré ohrozujú vašu strechu a môžu prenikať do domu zatečením. Strešné oplechovanie je rovnako dôležité pri predchádzaní zatekaniu strechy ako samotné šindle. Je to tenký plech, zvyčajne lakovaný, pozinkovaný alebo môže byť vyrobený z medi, či hliníka atď.

Typy oplechovania podľa umiestnenia pri zvislých konštrukciách

Oplechovanie sa využíva v rôznych oblastiach stavby na zabezpečenie ochrany a estetického vzhľadu.

• Oplechovanie komínov - Predchádza zatekaniu vody a poškodeniu muriva.
• Oplechovanie parapetov - Zabraňuje vnikaniu vody do fasády a zvyšuje estetiku okien.
• Oplechovanie strešných okien a svetlíkov - Chráni pred zatekaním a zabezpečuje vodotesné prepojenie.
• Atikový plech - Lemovanie chrániace stenu pred zatekaním.
• Bočné a horné lemovanie - Vytvára napojenie medzi strechou a stenou, napríklad pri vikieroch alebo prestupoch.

Materiály pre oplechovanie a ich špecifiká

Výber materiálu pre oplechovanie strechy má zásadný vplyv na životnosť, vzhľad, nároky na údržbu aj cenu. V Klampiarskom centre Pallo vám radi pomôžeme s výberom najvhodnejšieho oplechovania pre váš projekt. V našom klampiarskom centre ponúkame široký výber oplechovacích prvkov z kvalitných materiálov:

• Pozinkovaný plech - Odolný a cenovo dostupný.
• Lakoplastovaný plech - Estetický a trvácny povrch v rôznych farbách.
• Medený plech - Luxusný vzhľad s dlhou životnosťou.
• Hliníkový plech (Aluman - zliatina hliníka a mangánu) - Nízka hmotnosť a dobrá odolnosť.
• Titánzinok - Kombinuje estetiku a dlhú životnosť.
• Chrómniklová oceľ 18/8 - Vysoká odolnosť voči korózii.

Dôležité obmedzenia pre výber materiálu

Životnosť plechov v značnej miere ovplyvňuje výber materiálu, ako aj podmienky, ktorým sú plechy vystavené na streche. Často vyjde najavo, že použitie určitých druhov oplechovania nie je vhodné alebo sa musí chrániť špeciálnym náterom.

• Pozinkovaný oceľový plech sa musí natrieť ochranným náterom proti korózii v mieste, kde je v kontakte s vrstvou štrku. Nesmie sa použiť ani v prípade, keď sa do skladby strechy alebo terasy zabudujú obklady na báze cementu, napr. cementové dosky alebo cementové potery, kvôli nízkej odolnosti pozinkovanej vrstvy proti alkalickému prostrediu.
• Hliník (aluman) sa takisto nesmie používať v styku so stavebnými materiálmi viazanými cementom a ani v styku s humusom. Pri strechách pokrytých štrkom sa odporúča naniesť ochranný náter.
• Medené plechy sa môžu na strechách pokrytých vrstvou štrku používať bez náteru. Pri styku s humusom je náter potrebný a pri styku so stavebnými materiálmi viazanými cementom sa náter odporúča použiť.
• Chrómniklová oceľ 18/8 sa môže použiť na strechách pokrytých vrstvou štrku a v styku so stavebnými materiálmi viazanými cementom bez ochranného náteru.

Oplechovanie zvislých konštrukcií na plochej streche

Pri plochej streche sa oplechovanie najčastejšie uplatňuje na atike, na styku strešnej krytiny so zvislou konštrukciou u päty atiky a v okolí prvkov, ktoré vystupujú nad úroveň strechy (komín, výpusty, odvetrávanie a samozrejme strešné okná). Ploché strechy, obľúbené pre svoju jednoduchosť realizácie, nižšie náklady a multifunkčné využitie ako terasy či strešné záhrady, v sebe ukrývajú aj potenciálne úskalia. Jedným z najvýznamnejších je správne riešenie odvodnenia a precízne oplechovanie, ktoré sú nevyhnutné pre predchádzanie problémom so zatekaním a predĺženie životnosti celej konštrukcie.

Povlaková krytina plochej strechy musí byť vodotesne spojená s konštrukciami, ktoré vystupujú nad rovinu strešného plášťa (atiky, komíny, svetlíky, šachty atď.). Pri krytine z asfaltovaných pásov sa tieto napojenia vytvárajú pomocou plechu. V prípade krytiny z fólií sa napojenia realizujú fixačnými profilmi z poplastovaného plechu a vytiahnutím fólie na zvislú rovinu prestupu.

Strešné vpusty a ich umiestnenie

Väčšina plochých striech využíva na odvodnenie dažďové vpusty. Vpusty by nemali byť umiestňované v blízkosti iných nadstrešných konštrukcií, ani v záveterných rohoch striech. Vzdialenosť strešných vpustov od atík, nadstrešných konštrukcií alebo dilatačných škár by nemala byť menšia ako 500 mm. Vpusty musia byť odolné proti dažďovej vode a musia mať protikoróznu ochranu.

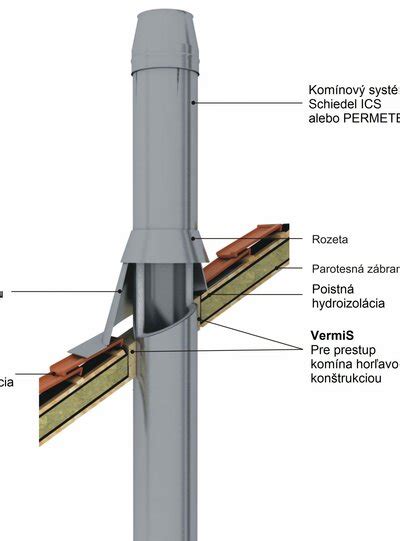

Oplechovanie komínov - kritický detail strechy

Komín patrí medzi najkritickejšie detaily na streche - prerušenie krytiny v mieste prestupu vytvára ideálnu zónu pre zatekanie a poškodenie celej strešnej skladby, najmä pri zateplených obytných podkroviach. Pretože komíny zvyčajne stoja na nezávislom základe, ktorý je oddelený od základov domu, komín sa môže pohybovať nezávisle od zvyšku domu. Aby sa umožnil pohyb komínov a strešného debnenia, spodné oplechovanie sa kotví k strešnému debneniu a krycie lemovanie je pripevnené ku komínu. Keď dôjde k pohybu, spodné oplechovanie a krycie lemovanie bude fungovať ako pohyblivý spoj.

Inštalácia oplechovania komína

Aplikujte šindle až po prednú hranu komínovej časti. Potom priložte predné oplechovanie na prednú stenu komína. Predné oplechovanie ohnite tak, aby spodná časť presahovala asi 10 cm cez šindle a horná časť siahala aspoň 10 cm na prednú stenu komína. Oplechovanie podlepte bitumenovým tmelom. Na bočné steny komína použite krokové oplechovanie, pričom diely umiestnite rovnakým spôsobom pri vertikálnej bočnej stene. Namiesto krokového oplechovania môžete použiť jedno súvislé oplechovanie, ktoré sa zloží spolu s prednou a zadnou časťou oplechovania. Oplechovanie musí mať spätné drážky a prichytávajte ho pomocou kovových príchytiek.

Pri komínoch širších ako 76 cm, odporúčame umiestniť za komín dodatočnú drevenú konštrukciu, niekedy nazývanú aj sedlo. Vytvorí sa z dvoch trojuholníkových častí dreveného debnenia (preglejka, OSB, drevené dosky), ktoré sú spojené tak, aby vytvorili rovný hrebeň, ktorý siaha od stredu komína späť k strešnej krytine. Sedlo zabraňuje hromadeniu ľadu a snehu za komínom.

Krycie oplechovanie komína

Spôsoby inštalácie krycieho oplechovania sa budú líšiť v závislosti od typu povrchovej úpravy komína (omietka, tehla alebo kameň). Aby sa voda nedostala do škáry komína, musíte do muriva/omietky vložiť krycie lemovanie, zvyčajne medené, hliníkové alebo galvanizované. Škáru do omietky vyškrabte do hĺbky 2-4 cm a vložte doň pripravené oplechovanie. Použite jeden súvislý kus oplechovania na prednú a jeden na zadnú časť komína. Na boky komína použite niekoľko kusov podobnej veľkosti lemovania, pričom každý kus upravte tak, aby zodpovedal konkrétnemu umiestneniu tehlového spoja a sklonu strechy. Bočné jednotky začnite v najnižšom bode a prekrývajte ich navzájom aspoň 7 cm. Ide o typické stupňovité/krokové oplechovanie pre komín alebo stenu s maltovými spojmi.

Moderným riešením je systémové oplechovanie komína PorTec, pri ktorom sú spodné diely lemovania vyrábané v dielni s vysokou presnosťou a stabilnou kvalitou, čo znižuje nároky na remeselnú zručnosť na streche a výrazne skracuje čas montáže. Horné - kazetové oplechovanie komína prekryje celé teleso komína, chráni kritické miesta dilatácie a eliminuje riziko zatekania napríklad v mieste dilatačnej lišty, aj keď časom zlyhá tmel. Celý systém možno doplniť komínovou strieškou a krycou doskou, ktoré zabránia vnikaniu dažďovej vody a nečistôt do prieduchu aj za kazetové oplechovanie a zároveň chránia komín pred dlhodobou degradáciou.

Oplechovanie pri spojoch so zvislými stenami a prienikmi

Všetky plochy na povrchu strechy, kde sa strešné roviny pretínajú alebo prečnievajú cez povrch strechy (komíny, prieduchy, vikiere, steny atď.), vyžadujú oplechovanie. Oplechovanie je konštrukčný prvok, ktorý je potrebný na to, aby boli tieto oblasti vodotesné.

Oplechovanie proti kolmým stenám

Strešné roviny, ktoré sú ukončené proti kolmej stene posledným radom šindľov, sú najlepšie chránené oplechovaním umiestneným na konci každej vrstvy. Podkladový pás nechajte presahovať o 10-12 cm oproti zvislej stene. Umiestnite prvý lemovací kus na koniec štartovacieho šindľa tak, aby ho vrchný šindeľ v prvom rade úplne zakryl. Oplechovanie pribite k podkladu dvoma klincami, min. 5cm od kraja oplechovania, aby sa predišlo záteku. Potom pribite prvý rad šindľov až po stenu. Umiestnite druhý lemovací kus cez šindeľ tak, aby prekryl vrchnú časť prvého radu šindľov. Vďaka tomu ho šindeľ z druhého radu úplne prekryje. Na podlepenie šindľov a krokového lemovania použite bitúmenový tmel. Pokračujte s druhým radom šindľov a ďalším kusom krokového oplechovania ako v predchádzajúcich radoch.

Oplechovanie proti kolmým stenám je možné inštalovať aj ako jeden súvislý kus. To je bežné pri štukových omietkach, resp. pri škridliach. Dôležitá je však spätná drážka na vodorovnej strane lemovania. Oplechovanie kotvíme pomocou malých príchytiek k streche.

Krycie oplechovanie prekrýva krokové oplechovanie, alebo súvislé oplechovanie, aby voda nemohla zatiecť do spoja. Robí sa to vyškrabaním škáry omietky do hĺbky 2-4 cm, vložením ohnutého okraja lemovania a dodatočným pretmelením škáry. Dĺžka lemovania závisí od sklonu strechy, alebo veľkosti tehly. Začnite v najnižšom bode, pričom každý kus prekrývajte aspoň o 7 cm. Aplikujte šindle na strechu po styk so zvislou stenou. Oplechovanie nepribíjajte o stenu. Oplechovanie musí byť ohnuté tak, aby presahovalo aspoň 10 cm na zvislú stenu a prekrývalo aspoň 10 cm poslednú vrstvu šindľa. Hlavičky klincov, ktoré kotvia posledný rad šindľov je potrebné zatrieť bitúmenovým tmelom.

Oplechovanie vetracích potrubí a prestupov

Obvykle majú rodinné domy kruhové vetracie potrubia prechádzajúce cez strechu. Pred inštaláciou oplechovania inštalujte šindle až k odvzdušňovaciemu potrubiu/prestupu. Potom vyrežte do šindľa otvor, ktorým bude prechádzať prestup a podlepte ho bitúmenovým tmelom. Uistite sa, že prestup je umiestnený zvislo nadol. Po umiestnení oplechovania pokračujte v aplikácii šindľov. Šindle zarežte podľa obvodu prestupu a podlepte bitúmenovým tmelom pri styku s oplechovaním. Spodná časť oplechovania prekrýva spodné šindle a bočné a horné šindle prekrývajú oplechovanie. Klince nebite cez oplechovanie.

Oplechovanie svetlíkov a strešných okien

Akýkoľvek konštrukčný prvok, ktorý prepúšťa prirodzené svetlo cez strechu, sa môže nazývať svetlík. Väčšina poskytuje aj vlastné oplechovania, ktoré zabezpečujú prepojenie so strešným plášťom. Oplechovanie okien je veľmi podobné oplechovaniu komína.

Oplechovanie atiky - funkčnosť a estetika

Atika je architektonickým prvkom, ktorý zďaleka nie je výsadou iba historických stavieb. Práve naopak, atika býva súčasťou napríklad aj moderných rodinných domov s plochou strechou. Atika sa spravidla považovala za dekoratívny prvok a išlo o nosnú vertikálnu konštrukciu situovanú nad hlavnú rímsu budovy. Vzhľadom na to, že atika je vystupujúcim prvkom, je náchylnejšia na rôzne druhy poškodenia. Práve vystupujúce časti stavby sú z pohľadu účinnej izolácie a ochrany poriadnym orieškom, a preto treba týmto partiám venovať zvýšenú pozornosť.

Oplechovanie atiky je nevyhnutné na ochranu pred nepriaznivými poveternostnými podmienkami, ktoré môžu spôsobiť poškodenie alebo degradáciu konštrukcie. Dôležitou funkciou oplechovania atiky je aj lepšia izolácia a predchádzanie zatekaniu či vlhnutiu stien v interiéri. Rovnako tak nesprávne vyhotovené oplechovanie strechy pomerne často vedie aj k poškodeniu fasády či vlhnutiu omietky. Presné a kvalitné oplechovanie atiky môže predísť vzniku plesní a ďalších problémov, ktoré môžu vzniknúť v dôsledku vlhkosti. Oplechovanie atiky sa pritom oplatí vykonať bez ohľadu na to, aký typ strešnej krytiny si vyberiete.

Faktory pre výber oplechovania atiky

Pri výbere správneho riešenia je dôležité zvážiť viacero faktorov, aby sa zabezpečila dlhodobá funkčnosť a estetika.

1. Typ strešnej krytiny: Rôzne typy strešných krytín vyžadujú špecifický prístup k oplechovaniu atiky. Pre optimálnu integráciu je dôležité zabezpečiť, aby materiál oplechovania bol kompatibilný so zvolenou strešnou krytinou.
2. Špecifiká konštrukcie strechy: Pri výbere materiálu a spôsobu oplechovania atiky je dôležité zohľadniť špecifiká konkrétnej konštrukcie strechy. Pri komplexných strechách s viacerými sklonmi a detailmi je kľúčové, aby oplechovanie bolo navrhnuté tak, aby optimálne harmonizovalo s celkovým dizajnom a zabezpečilo účinnú ochranu.
3. Klimatické podmienky: Klimatické podmienky miesta, kde sa stavba nachádza, môžu ovplyvniť výber materiálu a typ oplechovania. Pri extrémnych poveternostných podmienkach je dôležité vybrať materiál, ktorý je odolný voči intenzívnym zrážkam, mrazu alebo UV žiareniu.
4. Environmentálne hľadiská a energetická efektívnosť: Výber materiálu s ohľadom na ekologické aspekty a energetickú účinnosť môže prispieť k udržateľnosti a zníženiu nákladov na údržbu. Materiál na oplechovanie by mal byť nielen funkčný a estetický, ale aj šetrný k životnému prostrediu.

Bežné chyby pri oplechovaní zvislých konštrukcií a ich prevencia

Oplechovanie je dôležitou súčasťou strechy, ktoré bráni zatekaniu v kritických miestach. Podcenenie alebo nesprávna realizácia oplechovania môže viesť k vážnym škodám. Tu sú najčastejšie chyby a ako sa im vyhnúť:

• Nedostatočný sklon: Zadržiavanie vody pri atikách či komínoch vedie k presakovaniu spojov a korózii. Oplechovanie musí rešpektovať sklon strechy (min. 3° pri plochých strechách).
• Šetrenie na materiáli: Tenké, nekvalitné alebo nevhodne ošetrené plechy rýchlo korodujú. Kombinácia nesúrodých kovov spôsobuje galvanickú koróziu. Investujte do kvalitných materiálov (pozinkované oceľové plechy s ochrannou vrstvou, hliníkové plechy) od overených dodávateľov.
• Nekvalitné oplechovanie pri komíne: Chybne tvarované alebo upevnené lemovanie necháva vodu stekať do krovu. Dočasné riešenia ako tmel či pásky časom zlyhajú. Lemovanie musí presne kopírovať tvar komína a profil krytiny.
• Opomenutie niektorých prvkov: Chýbajúce okapnice, záveterné lišty či úžľabia umožňujú vode preniknúť pod krytinu alebo do podstaty strechy. Identifikujte všetky kritické prechody a okraje (štíty, atiky, úžľabia, hrebene, nárožia) a opatrite ich vhodným oplechovaním.
• Nesprávna montáž: Nedostatočné upevnenie, zlé umiestnenie skrutiek, malá presahová rezerva alebo zanedbané tesnenie spojov vedú k zatekaniu. Dodržujte pravidlo "dvakrát meraj, raz strihaj". Používajte vhodné skrutky s tesniacou podložkou a kvalitné tmely. V prípade neistoty sa riaďte návodmi alebo prácu prenechajte profesionálovi.

Tepelná dilatácia a dilatačné prvky

Napojenia oplechovania sú na plochých strechách vystavené veľkým teplotným výkyvom, čo spôsobuje zmeny dĺžky, pri ktorých sú namáhané napr. spájkované spoje. Vplyvom teplotných zmien môže dôjsť k mimoriadnym stavom napätia v miestach napojenia klampiarskych konštrukcií z rôznych smerov, alebo v miestach kde je klampiarsky prvok sčasti ožiarený slnkom a sčasti v tieni.

Zmeny dĺžky podmienené teplotou sú veľmi významné aj v oblasti spoja krytiny a plechu. Veľké zmeny dĺžky plechov môžu spôsobovať oddeľovanie krytiny od plechu alebo spôsobiť vznik trhlín v krytine. Aby sa zabránilo vzniku takýchto porúch, musia sa plechy v určitých odstupoch rozdeliť/oddeliť dilatačnými prvkami. Spojenia profilovaných plechov na stenu budovy predstavovali vždy zložitú úlohu. Už dávno sa zistilo, že profilované plechy nemožno utesniť priamo na stenu budovy. Posuny podmienené teplotou boli medzi plechom a stenou budovy jednoducho priveľké.

Odstupy podľa jednotlivých materiálov sú uvedené v odporúčaní SIA 271 Ploché strechy a v tab. 1.

Tento problém sa vyriešil pásom plechu, t. j. lemovaním, ktoré sa zabudovalo medzi profilovaný plech a budovu. Lemovanie z krátkych plechových segmentov sa pevne pripevnilo na budovu a voči profilovanému plechu bolo voľne pohyblivé. Prekrývalo profilovaný plech podobne, ako keď škridla prekrýva ďalšiu škridlu, čím sa vytvorila tesná dilatačná škára zabraňujúca preniknutiu dažďa. Zavedenie tmelenej škáry s trvalo elastickými tesniacimi materiálmi zjednodušilo vytvorenie styku lemovania so stenou budovy.
