Komplexná rekonštrukcia kotolne: Od projektu po údržbu a legislatívu

Proces rekonštrukcie kotolne je komplexný proces, ktorý si vyžaduje dôkladné plánovanie, dodržiavanie technických noriem a bezpečnostných predpisov. Cieľom je zabezpečiť efektívnu, bezpečnú a spoľahlivú prevádzku vykurovacieho systému, ako aj predĺžiť životnosť zariadení a minimalizovať prevádzkové náklady.

Predmet zákazky: Konkrétne príklady rekonštrukcie kotolne

Predmetom zákazky je uskutočnenie stavebných prác - rekonštrukcia a modernizácia plynovej kotolne na Strednej odbornej školy techniky a služieb v Brezne. Projekt rieši návrh rekonštrukcie existujúcej plynovej kotolne s návrhom troch nových stacionárnych plynových kondenzačných kotlov. Stavebné práce sú podrobne vymedzené v zmluve o dielo, (príloha č. 1 súťažných podkladov), výkaze výmer (príloha č. 2 súťažných podkladov) a v projektovej dokumentácii vypracovanej projektantom - Ing. Igorom Iliašom, ENAS - Energoaudit a služby, s.r.o., Senická cesta 26, 974 01 Banská Bystrica, IČO: 36021121, (príloha č. 3 súťažných podkladov). Názov organizácie je Centrum zdieľaných služieb BBSK, s. r. o. s ID poskytovateľa služieb ORG-0003.

Ďalším príkladom je všeobecný predmet zákazky na uskutočnenie stavebných prác - rekonštrukcia kotolne. Stavebné práce sú podrobne vymedzené vo Výkaze výmer (príloha č. 2 Výzvy), projektovej dokumentácii vypracovanej projektantom - Ing. Eliška Kollárová - Projektovanie TZB, Osloboditeľov 2837/15, 984 01 Lučenec (príloha č. 3 Výzvy) a v prílohe č. 1 Výzvy - Zmluva o dielo.

Kľúčové fázy rekonštrukcie a uvedenia do prevádzky

Pred uvedením do prevádzky: Dôkladná kontrola a overenie projektu

Pred akýmkoľvek uvedením kotolne do prevádzky je nevyhnutné vykonať dôkladnú kontrolu, ktorá overí, či je celé zariadenie vyhotovené v súlade s projektom kotolne. Táto fáza zahŕňa aj overenie, či boli dodržané pokyny a odborné stanoviská vydané oprávnenou právnickou osobou k projektovej dokumentácii. Nasledovne sa kontroluje, či je kotolňa vybavená všetkými potrebnými funkčnými bezpečnostnými a signalizačnými zariadeniami. Odborná kontrola sa zameriava na stav bezpečnosti a ochrany zdravia pri práci v priestoroch kotolne. To zahŕňa overenie funkčnosti zabezpečovacieho a signalizačného zariadenia, čerpadiel, nádrží, zariadenia na úpravu vody, zauhľovacieho a odpopolňovacieho zariadenia, ako aj systému vetrania a osvetlenia. Neoddeliteľnou súčasťou tejto kontroly je aj preverenie kompletnej dokumentácie potrebnej na riadnu prevádzku.

Vykurovacia skúška a dokumentácia

Vykurovacia skúška, ktorá je dôležitou súčasťou procesu uvedenia do prevádzky, trvá minimálne 72 hodín a počas nej sa dodržiavajú projektované prevádzkové podmienky. Vykurovacia skúška je úspešná, ak sa počas celej prevádzky kotolne nevyskytnú žiadne nedostatky alebo poruchy. Pred samotným uvedením kotolne do prevádzky, rovnako aj po generálnej oprave alebo rekonštrukcii kotla, je nevyhnutné preveriť úplnosť a platnosť všetkých dokladov potrebných na riadnu prevádzku. Ak sa nezistia žiadne nedostatky, všetky doklady sa zviažu do tzv. revíznej knihy. Do tejto knihy sa uvedie meno, priezvisko, číslo osvedčenia a podpis revízneho technika tlakových technických zariadení, ktorý overil úplnosť a platnosť predložených dokladov.

Pravidelná údržba a legislatívne požiadavky

Zabezpečenie bezporuchovej prevádzky a dodržiavanie legislatívy

Pre zabezpečenie bezporuchovej prevádzky, zachovanie vysokej účinnosti plynového zariadenia, predĺženie jeho životnosti a najmä pre naplnenie požiadaviek zákona č. 656/2004 Z. z. (Zákon o energetike) sa dôrazne odporúča vykonávať pravidelné prehliadky plynového zariadenia aj po uplynutí záručnej doby. Servisná prehliadka plynového spotrebiča po skončení vykurovacieho obdobia predstavuje súbor úkonov, ktoré účinne predchádzajú poruchám, eliminujú prípadnú zvýšenú spotrebu paliva a umožňujú včasnú identifikáciu úniku plynu. Takáto komplexná prehliadka sa odporúča vykonávať minimálne jedenkrát ročne.

Bežná servisná kontrola: Detailný prehľad úkonov

Bežná servisná kontrola začína komplexným zhodnotením celkového stavu vykurovacieho zariadenia alebo plynového spotrebiča. Nasleduje dôkladné vyčistenie spaľovacieho priestoru a vnútra kotlového telesa. Dôležitým krokom je nastavenie expanznej nádoby. Ďalej sa čistí filter, horák, výmenník tepla a lopatky spalinových alebo kondenzačných ventilátorov. Vykonáva sa aj očistenie elektród. V prípade kotla, ktorý je starší ako dva roky, sa odporúča vypustiť vykurovaciu vodu. Kontroluje sa tlak na tryskách, presnosť nastavenia rozpätia tlaku a funkčnosť všetkých bezpečnostných systémov. Samozrejmosťou je aj kontrola tesnosti všetkých plynových spojov. Na vykonanie týchto úkonov sú potrebné špecifické prístroje, ako napríklad analyzátor CO2 na kontrolu spalín (zvlášť dôležité pri kondenzačných kotloch), detektor úniku plynu a detektor úniku spalín CO.

Špecifické úkony čistenia a údržby

Počas servisnej kontroly sa vykonávajú aj detailnejšie úkony:

• a) Demontáž a čistenie plynového horáka: Po demontáži sa horák zbaví všetkých nečistôt. Nasleduje vizuálna kontrola štrbín horáka, očistenie trysiek, ako aj očistenie elektród a primárneho výmenníka (spaliny-voda). Celá spaľovacia komora sa dôkladne vyčistí vysaním prachu. Pred opätovným uzavretím spaľovacej komory sa presne nastaví vzdialenosť elektród.
• k) Čistenie primárneho výmenníka (spaliny-voda): Primárny výmenník (spaliny-voda) sa demontuje. Jeho lamely sa dôkladne premyjú tlakovou vodou a ponorením do saponátového roztoku, čím sa odstránia všetky usadeniny a nečistoty. Vnútorná časť výmenníka sa prečistí tlakovou vodou, pričom sa postupuje proti smeru obehu vykurovacej vody.
• f) Odvápnenie sekundárneho výmenníka (pri kotloch s ohrevom TÚV): Pri kotloch, ktoré zabezpečujú ohrev teplej úžitkovej vody, sa vykonáva proces odvápnenia (preplachu) sekundárneho výmenníka (voda-voda). Demontuje sa trojcestný ventil, ktorý sa následne rozoberie na jednotlivé časti a dôkladne sa vyčistia všetky jeho vnútorné komponenty. Zároveň sa vyčistí vstupné sito teplej vody.
• j) Kontrola elektroinštalácie: Vykonáva sa orientačná kontrola elektroinštalácie, ktorá môže zahŕňať napríklad kontrolu pripojenia káblov a svoriek.

Následne po úkonoch sa vykonávajú opakované kontroly a nastavenia:

• a) Opätovná demontáž a čistenie horáka: Po demontáži sa horák dôkladne prefúkne stlačeným vzduchom, aby sa odstránili všetky nečistoty z jeho trubíc. Vykoná sa vizuálna kontrola štrbín horáka.
• b) Čistenie a nastavenie elektród: Elektródy sa dôkladne očistia a presne sa nastaví ich poloha.
• g) Opätovná kontrola elektroinštalácie: Opäť sa vykoná orientačná kontrola elektroinštalácie, napríklad kontrola pripojenia svoriek a káblov.

Prehľad bežných úkonov servisnej kontroly kotla

Odborná kontrola kotolne a revízna činnosť

Prevádzkovateľ kotolne je zodpovedný za zabezpečenie odbornej kontroly kotolne. Túto kontrolu vykonáva revízny technik s príslušným osvedčením na kontrolu vyhradených technických zariadení tlakových. Výsledok odbornej kontroly musí obsahovať presné identifikačné údaje prevádzkovateľa, ako aj meno, priezvisko a číslo osvedčenia revízneho technika, ktorý kontrolu vykonal. Zápisnica z odbornej kontroly detailne popisuje zistený stav kotolne z hľadiska bezpečnosti a ochrany zdravia pri práci. Osobitný dôraz sa kladie na závery odbornej kontroly, ktoré poukazujú na akékoľvek rozpory s platnými právnymi predpismi a ostatnými normami týkajúcimi sa bezpečnosti a ochrany zdravia pri práci.

Pravidelné kontroly kotlov podľa zákona č. 17/2007 Z. z.

Zákon č. 17/2007 Z. z. o pravidelnej kontrole kotlov, vykurovacích sústav a klimatizačných systémov nadobudol účinnosť 1. januára 2013 (do platnosti vošiel 10. 1. 2007). Tento zákon definuje povinnosti týkajúce sa pravidelných kontrol zariadení.

• Kotly staršie ako 15 rokov: Ak je predmetom pravidelnej kontroly kotol starší ako 15 rokov, vykoná sa spolu s pravidelnou kontrolou kotla aj individuálna špeciálna kontrola celej vykurovacej sústavy. Táto požiadavka vychádza z predpokladu, že po 15 rokoch existuje vysoká pravdepodobnosť dostupnosti nových, účinnejších výrobkov a technických riešení, ktoré spĺňajú kritériá energetickej hospodárnosti. Oprávnená osoba by mala poznať tieto nové technológie a navrhnúť odporúčania v správe z kontroly. Zároveň je potrebné zohľadniť prípadné zmeny v oblasti stavebných konštrukcií budovy.
• Zodpovednosť vlastníka budovy: Pravidelnú kontrolu zariadení zabezpečuje vlastník budovy, v ktorej je zariadenie umiestnené. Vlastník budovy je povinný objednať kontrolu zariadenia u oprávnenej osoby. Vlastník budovy je tiež povinný uchovávať správu z kontroly po dobu troch rokov od vykonania nasledujúcej pravidelnej kontroly. Pri predaji budovy musí odovzdať správu z poslednej kontroly novému vlastníkovi. V prípade prenájmu budovy alebo zariadenia je povinný odovzdať osvedčenú kópiu správy z poslednej kontroly nájomcovi.
• Vyhotovenie a distribúcia správy z kontroly: Správa z kontroly sa vyhotovuje v štyroch rovnopisoch a v elektronickej podobe. Dva rovnopisy správy zašle oprávnená osoba vlastníkovi budovy alebo správcovi budovy do 30 dní od vykonania kontroly.

Technické aspekty inštalácie a prevádzky

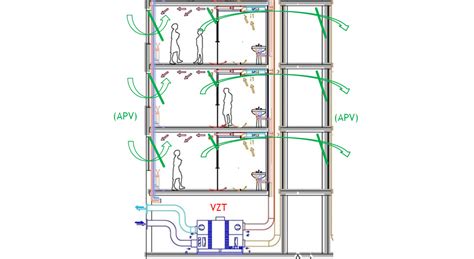

Dôležitosť vetrania v kotolniach

Zásadnou požiadavkou na priestory kotolní a s nimi súvisiace prevádzky je zabezpečenie adekvátneho vetrania. Do miestností, kde sú umiestnené kotly, musí byť zabezpečený dostatočný prísun čerstvého vzduchu a zároveň účinný odvod znehodnoteného vzduchu. Pri použití núteného vetrania v kotolniach s kotlami s prirodzeným ťahom sa nesmie použiť podtlakový systém vetrania. Do kotolne je potrebné privádzať dostatočné množstvo vzduchu nielen na spaľovanie, ale aj na celkové vetranie. Tento prísun vzduchu musí byť zabezpečený jedným alebo viacerými otvormi na prívod vzduchu, ktoré sú umiestnené pri podlahe kotolne a musia byť trvalo otvorené. Prirodzené vetranie kotolne, najmä ak sa podlaha kotolne nachádza pod úrovňou okolitého terénu a kotol je vykurovaný plynným palivom, musí byť zabezpečené najmenej jedným trvalo otvoreným otvorom na prívod čerstvého vzduchu, umiestneným pri podlahe kotolne. Odvod znehodnoteného vzduchu z kotolne musí byť realizovaný prostredníctvom aspoň jedného trvalo otvoreného otvoru umiestneného pri strope kotolne, na stene oproti otvoru na prívod vzduchu. Ak sú v kotolni nainštalované kotly s prirodzeným ťahom a súčasne je kotolňa vybavená núteným vetraním, musí byť toto nútené vetranie pretlakové. V kotolni s kotlom na plynné palivo musí mať nútené vetranie prednosť pred chodom horákov kotla.

Osvetlenie a špecifické požiadavky na umiestnenie kotla

V kotolniach s pôdorysnou plochou väčšou ako 150 m² a s trvalou obsluhou musí byť nainštalované núdzové osvetlenie napájané samostatným zdrojom elektrickej energie. Núdzové osvetlenie je nutné inštalovať v priestoroch pracovísk obsluhy kotlového zariadenia. Pri kotolniach, kde po prerušení dodávky elektrickej energie dôjde k automatickému odstaveniu kotla z prevádzky, nie je inštalácia núdzového osvetlenia nevyhnutná. Špecifické požiadavky na inštaláciu kotlov vznikajú pri ich umiestnení v miestnostiach s kombinovanou prevádzkou, ako sú práčovne, kúpeľne alebo kuchyne. Pri inštalácii kotla je potrebné dodržiavať zásady zónovania miestnosti, pričom sa odporúča dodržať minimálne vzdialenosti umiestnenia kotla, napríklad v kúpeľni.

Požiarne predpisy a požiadavky na kotly

Pri malých domových kotolniach s výkonom do 50 kW (maximálne 70 kW) sa požiarne predpisy primárne zameriavajú na správne odvádzanie spalín do komínov, s osobitným dôrazom na vyvložkovanie komínov. V miestnostiach kotolní a v miestnostiach, kde sú kotly umiestnené, je zakázané skladovať akékoľvek kvapalné látky a iné horľaviny.

• Kotly s výkonom nad 50 kW: Kotly s menovitým tepelným výkonom vyšším ako 50 kW musia mať dymový nadstavec vybavený zariadením na meranie ťahu spalín a teploty spalín.
• Kotly s výkonom 20-50 kW: Pre kotly s menovitým tepelným výkonom od 20 kW do 50 kW vrátane je potrebné zabezpečiť možnosť merania ťahu spalín a teploty spalín.

Projektová dokumentácia a správny výber kotla

Pred samotnou inštaláciou kotlov do akýchkoľvek priestorov je kľúčové vypracovať projektovú dokumentáciu v súlade s platnými normami a predpismi. Táto dokumentácia musí zahŕňať presné dimenzovanie tepelných strát objektu alebo jeho časti, na základe čoho sa následne vyberie vhodný výkonový typ kotla. Správny návrh kotla, ktorý nie je ani predimenzovaný, ani poddimenzovaný, je kľúčový na predídenie budúcim poruchám a na podstatné predĺženie životnosti kotla a príslušenstva vykurovacej sústavy. Je dôležité si uvedomiť, že nesprávnym návrhom kotla sa predídu problémy, ktoré by sa nevyhnutne prejavili počas jeho prevádzkovania. Poruchy sa najčastejšie vyskytujú na zariadeniach, ktoré nie sú konštruované so systémom modulácie výkonu.

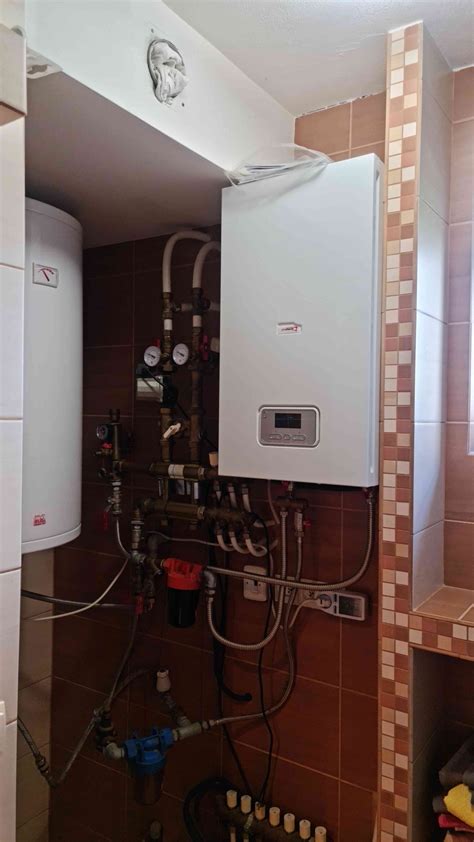

Inštalácia kotla: Oprávnenie a umiestnenie

Kotol môže inštalovať výhradne osoba s platným oprávnením na inštaláciu a montáž zariadení vykurovacej techniky. Pred začatím inštalácie je montážny pracovník povinný skontrolovať, či údaje uvedené na výrobnom štítku kotla zodpovedajú údajom v projektovej dokumentácii a v sprievodnej dokumentácii kotla. Kotol sa umiestňuje v súlade s platnými predpismi a normami tak, aby bol zabezpečený dostatočný prístup pre servis a obsluhu. Je potrebné dodržiavať minimálne vzdialenosti od povrchov, najmä ak ide o kotol s otvoreným spaľovaním, napríklad drevnej biomasy. Kotol je určený pre inštaláciu a prevádzku v prostredí so základným prostredím (AA5/AB5) podľa STN 33 2000-3. Ak je kotol umiestnený na podlahe z horľavých materiálov, táto musí byť zabezpečená nehorľavou, tepelne izolačnou podložkou, ktorá presahuje pôdorys kotla najmenej o 150 mm. Ako nehorľavé a tepelne izolačné materiály možno použiť pevné látky stupňa horľavosti A. Na kotol a do vzdialenosti menšej ako 500 mm nesmú byť ukladané predmety z horľavých materiálov. Kotol je nutné umiestniť v kotolni tak, aby bol pred kotlom voľný priestor najmenej 1 meter, od bočných stien 0,5 metra a zozadu tiež 0,5 metra. Nad kotlom je potrebné ponechať voľný priestor minimálne 1 meter. Tento priestor je nevyhnutný pre základnú prevádzku, údržbu a prípadný servis kotla. Umiestnenie peletkového kotla v obytnom priestore, vrátane chodieb, je prísne zakázané! Pre správnu prevádzku kotla je nevyhnutné zabezpečiť dostatočný prísun vzduchu pre spaľovanie. Kotly sa môžu prevádzkovať len v prostredí definovanom normou STN 33 0300.

Expanzná nádoba a núdzový obeh

Objem expanznej nádoby musí presne zodpovedať objemu vody vo vykurovacom systéme, pričom toto množstvo je určené výpočtom projektanta. Pri použití núteného obehu (s čerpadlom) musí byť systém ústredného kúrenia upravený tak, aby pri výpadku elektrickej energie bol zabezpečený minimálny 10% odber menovitého výkonu kotla prostredníctvom gravitačného prúdenia. Neodporúča sa trvalé spojenie s prívodom vody cez napúšťací ventil, aby sa v prípade netesnosti ventilu predišlo nedovolenému zvýšeniu tlaku v systéme.
