Odvodňovacie žľaby z betónu sú dôležitým prvkom v infraštruktúre stavby. Znesú aj najvyššie zaťaženie a pri tom si nebadane plnia svoju funkciu. Ponúkame ako štandardné riešenia, tak aj špecifické, podľa individuálnych požiadaviek zákazníka.
Základné princípy odvodnenia
Pri plánovaní odvodnenia je dôležité rozlišovať medzi dvoma základnými typmi, ktoré efektívne riešia odvod povrchovej vody z rôznych plôch.
Bodové odvodnenie
Pri bodovom odvodnení odteká povrchová voda centrálne k jednému bodu odvodňovanej plochy. Tento systém je vhodný pre menšie a izolované plochy.
Líniové odvodnenie
Líniové odvodnenie má výhodu v tom, že odvodňovaná plocha je dobre prejazdná, lebo je vlastne rovná. Okrem toho sa líniové odvodnenie dobre hodí na oddelenie rôznych plôch, napríklad zámkovej dlažby od asfaltu alebo betónovej plochy.
Vlastnosti a normy betónových odvodňovacích žľabov
Aby odvodňovacie systémy plnili svoju funkciu spoľahlivo a dlhodobo, musia spĺňať prísne kvalitatívne kritériá. Žľaby musia spĺňať príslušné bezpečnostné normy a predpisy, vrátane odolnosti voči UV žiareniu, chemikáliám, nárazom a záťaži.
Čo je trvanlivosť betónu | Ovplyvnenie trvanlivosti betónu | Všetko o stavebnom inžinierovi
Typy odvodňovacích žľabov
Pre rôzne projekty a požiadavky existuje široká škála betónových odvodňovacích žľabov, ktoré sa líšia konštrukciou a účelom.
BGF Plytké žľaby
BGF plytké žľaby predstavujú betónový žľab s nízkou stavebnou výškou a bezpečnostným falcom. Sú obzvlášť vhodné na zabudovanie do podlahovej konštrukcie, kde je obmedzený priestor.
BGF-Z Plytké žľaby so zabudovanou hranou

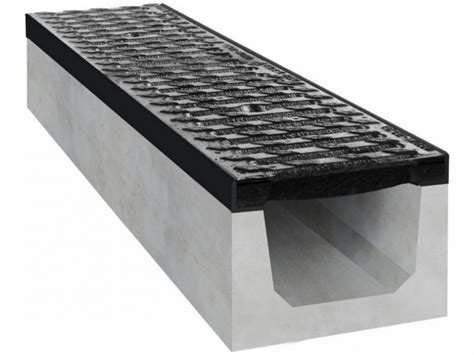

BGF-Z plytké betónové žľaby sú vybavené zabudovanou liatinovou, pozinkovanou alebo nerezovou hranou a systémom rýchlouzáveru. Táto konštrukcia (obrázok 1) zvyšuje ich odolnosť a uľahčuje inštaláciu.
BGU Univerzálne odvodňovacie žľaby: Prehľad a možnosti
Séria BGU univerzálnych odvodňovacích žľabov je navrhnutá pre široké spektrum aplikácií, od rodinných domov až po profesionálne plochy. Tieto žľaby sú klasifikované v triedach zaťaženia A 15 kN a B 125 kN, čo zaručuje ich spoľahlivosť v rôznych prostrediach. Rošty prekrývajú celú šírku žľabu, a tak je možné pripojiť rôzne materiály.
BGU-Z Univerzálne žľaby so zabudovanou hranou

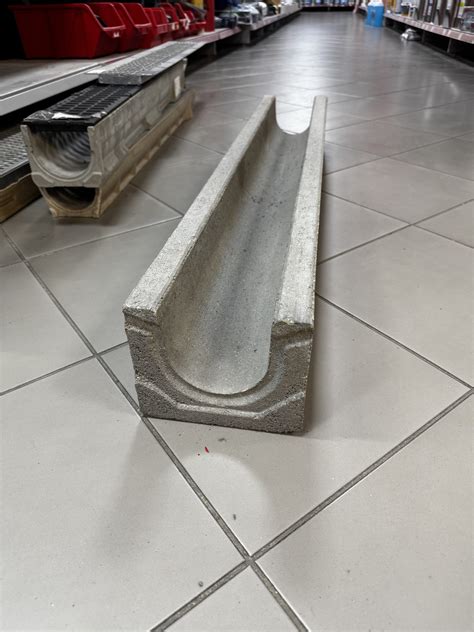

BGU-Z univerzálne žľaby so zabudovanou hranou (obrázok 2) sú extrémne robustné. Keďže tieto betónové žľaby znesú záťaž až do 600 kN, majú veľmi širokú oblasť použitia. Sú ideálne pre rodinné domy, ale aj miesta so zvýšenou hustotou dopravy, ktorá je na verejných miestach ako napríklad parkoviská a priemyselné zóny.
Špecifický produkt: Žľab univerzálny BGU- NW 101mm č.5-0 s otvorom bez spádu
Tento produkt je stavebný prvok určený pre odvodnenie povrchových vôd, typicky používaný v oblastiach ako sú parkoviská, chodníky, terasy, priemyselné a obytné zóny. Je navrhnutý bez vnútorného sklonu alebo spádu, čo znamená, že dno žľabu je rovné a neumožňuje samotriedenie vody smerom k výpusti. To si vyžaduje špecifický prístup k čisteniu a údržbe.
Prehľad tried zaťaženia odvodňovacích žľabov
Nižšie uvedená tabuľka sumarizuje hlavné triedy zaťaženia pre odvodňovacie žľaby a ich typické použitie, čo pomáha pri výbere správneho typu žľabu pre konkrétny projekt.
| Trieda zaťaženia | Maximálna záťaž | Typické použitie | Príklady žľabov |
|---|---|---|---|
| A 15 kN | 15 kN (1,5 tony) | Chodníky, pešie zóny, cyklochodníky, záhrady | BGU |
| B 125 kN | 125 kN (12,5 tony) | Parkoviská pre osobné automobily, garáže | BGU |
| D 400 kN | 400 kN (40 ton) | Cestné komunikácie, parkoviská pre nákladné vozidlá | BGU-Z |
| F 600 kN | 600 kN (60 ton) | Priemyselné areály, miesta so zvýšenou hustotou dopravy, letiská | BGU-Z, BGZ-S, BG Štrbinový žľab |
Ďalšie špeciálne typy odvodňovacích žľabov
Okrem univerzálnych a plytkých žľabov sú k dispozícii aj špecializované riešenia pre jedinečné požiadavky prostredia.
BG Štandardné odvodňovacie žľaby

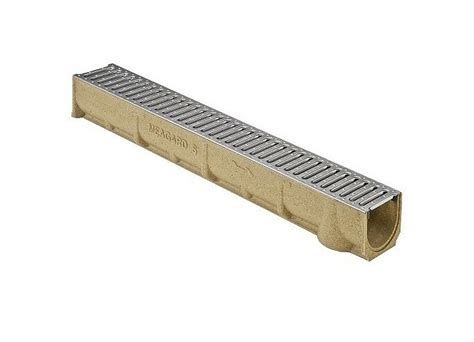

U BG Štandardných odvodňovacích žľabov (obrázok 3) je rošt vložený vo vnútri žľabu. Rošty sú navzájom pospájané patentnými uzávermi, čo zaisťuje stabilitu a bezpečnosť. Telo žľabu je masívne, čo prispieva k jeho dlhej životnosti.
BGZ-S Žľaby pre vysokú záťaž
BGZ-S žľaby pre vysokú záťaž majú betónové telo žľabu pomocou liatinovej hrany profilu "Z" ešte viac zosilnené. Táto konštrukcia zabezpečuje ich mimoriadnu odolnosť voči extrémne vysokému zaťaženiu.
BG Štrbinový žľab
BG Štrbinový žľab (obrázok 5) bol vyvinutý špeciálne na ohraničovanie plôch na medzinárodných letiskách - napríklad rolovacia a štartovacia dráha. Žľab má masívne telo a je bez roštu, čo minimalizuje riziko poškodenia a uľahčuje údržbu v náročných podmienkach.
Čo je trvanlivosť betónu | Ovplyvnenie trvanlivosti betónu | Všetko o stavebnom inžinierovi
BG Lesný žľab
BG Lesný žľab (obrázok 6) bol vyvinutý špeciálne pre potreby lesného hospodárstva a poľnohospodárstva. Slúži na odvodnenie lesných a poľných nespevnených ciest, ktoré chráni pred vodnými výmoľmi a eróziou.
Dôležitosť tesniaceho systému
Pre zabezpečenie dlhodobej funkčnosti a nepriepustnosti odvodňovacích systémov je kľúčový spoľahlivý tesniaci systém. BG Tesniaci systém pomáha urobiť naše odvodňovacie systémy nepriepustnými v každej oblasti použitia, čím zabraňuje únikom vody a poškodeniu okolitých konštrukcií.
Technické informácie a cenové ponuky
Pre záujemcov o konkrétne riešenia sú k dispozícii podrobné informácie a možnosť vyžiadať si cenovú ponuku. Cenové ponuky na žľaby spracovávame len na základe konkrétneho dopytu zákazníka, pričom nesmie chýbať riadna projektová dokumentácia a špecifické požiadavky. Technické výkresy jednotlivých prevedení žľabov vieme poskytnúť po vyšpecifikovaní konkrétnych technických údajov, čo zaručuje presnosť a správnosť návrhu.
