Inštalácia odpadového potrubia v dome, aj keď sa nejedná o najatraktívnejšiu tému, je kľúčová pre správne a bezproblémové fungovanie celej domácnosti. Správne navrhnutý a profesionálne prevedený systém odpadovej vody zabezpečí nielen hygienu a komfort, ale predíde aj budúcim problémom a nákladným opravám. Ak vás čaká montáž odpadového potrubia v novostavbe, je dôležité pripraviť sa a pochopiť všetky aspekty tohto procesu. Odpadové systémy v dome nie sú krátkodobou záležitosťou, preto je výber materiálov a spôsob inštalácie potrebné zveriť do rúk odborníkov alebo sa riadiť presnými pokynmi a normami. Kvalitná inštalácia je však nevyhnutná pre správne fungovanie domácnosti.
Typy a Výber Odpadového Potrubia
V súčasnosti sú odpadové potrubia vyrábané z rôznych materiálov, ako sú PVC, železo, oceľ, nerezová oceľ atď. V oblasti odtokovej techniky sa však plastové potrubia postupne presadili a takmer úplne vytlačili staršie materiály. Plastové potrubia ponúkajú výhody v podobe ľahkosti, odolnosti voči korózii a jednoduchej montáže.
Pre zvislú kanalizáciu v dome sa najčastejšie používajú šedé rúry z PVC. Sú odolné a zvládnu teploty do 40 stupňov Celzia. Ako odpadové potrubie sú špeciálne navrhnuté aj takzvané flexibilné rúry. Sú obvykle vyrobené z plastu - je teda možné ohýbať ich do rôznych tvarov a uhlov. Flexibilné rúry sú jednoduché na inštaláciu a odolné voči chemikáliám a korózii. Znamená to, že majú dlhú životnosť a nevyžadujú častú údržbu.
Pod základovú dosku je najvhodnejšia inštalácia oranžovohnedých kanalizačných rúr. Sú určené pre výstavbu kanalizačných prípojok na odvod odpadových vôd. Pozor na lacné odpadové rúry. Môžu mať nízku odolnosť voči horúcej vode alebo chemikáliám.
Priemery a Dimenzovanie Potrubia

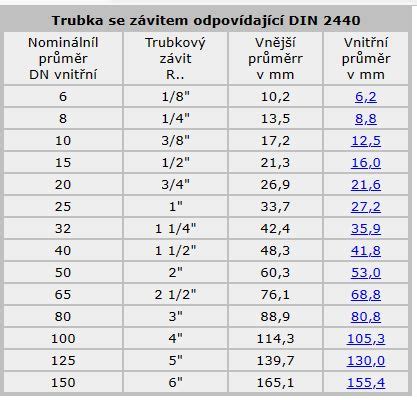

Dôležitým faktorom pri výbere potrubia je jeho priemer. Ten by mal zodpovedať množstvu odvádzanej odpadovej vody. Často sa stretávame s dopytmi zákazníkov, že hľadajú, hladkú kanalizačnú rúru DN 100, takýto rozmer sa nevyrába ide vždy o potrubie DN 110. Tento istý problém sa deje aj s dimenziou 150 respekt.160, pri tomto rozmere je ešte viac mätúci fakt, že niektorý výrobcovia uvádzajú priamo na konkrétnom produkte DN 150 a iní DN 160. Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť že najčastejšie sa používa rozmer DN 150/160 je to skutočne to najčastejšie pri rodinných domoch. Priemer odpadového potrubia pre prípojky k domom sa používajú v priemere 110 - 220 milimetrov, najčastejšie vo veľkosti 160-200 milimetrov. Pozor na potrubie DN 140 je to rúra, ktorá je problematická, teda hlavne jej rozmer, pretože k nej nie sú vyrábané tvarovky v takých uhloch a prevedeniach ako u ostatných bežných rozmeroch do DN 200. Hovoríme teda, že DN 140 je atyp.
Ešte je treba spomenúť, že sa môžete stretnúť s označením potrubia ako SN4 a SN8 to vyjadruje kruhovú tuhosť rúry. Dôležité je tiež zvážiť dimenzie potrubia, pretože pri príliš nízkom priereze potrubia môže dochádzať k obťažujúcemu hluku. Naopak, pri predimenzovanom priereze nemusí byť dostatočné množstvo vody na odplavenie všetkých nečistôt, čo tiež môže viesť k upchatiu.
Vnútorné Rozvody Odpadových Vôd

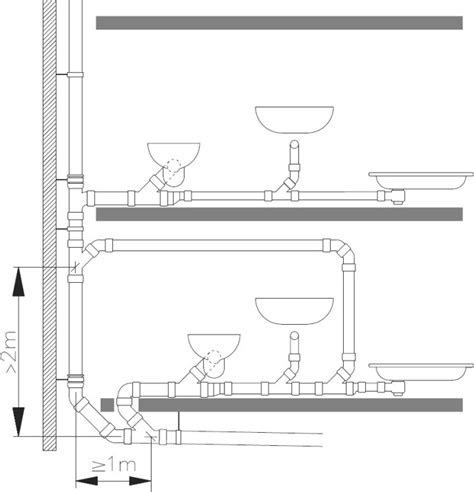

Odtokové potrubie, resp. odtoky realizované v toaletách, kúpeľniach alebo pre drezy, umývačky riadu a práčky, sú vedené vertikálne a horizontálne po dome.
Vertikálne Potrubie
Pri vertikálnom potrubí, ak nie je rozhodnuté inak, najčastejšie treba preraziť nosné, medzipodlažné dosky, preto je dobré poznať ich polohu, ktorá je neoddeliteľnou súčasťou každej dobre pripravenej dokumentácie pre realizáciu stavby. Na zníženie nákladov na stavbu domu je dôležité mať čo najmenej vertikál. Z technických dôvodov sa odporúča kúpeľne a toalety umiestniť v dispozícii, samozrejme, ak je to možné nad sebou alebo v čo najväčšej blízkosti. Napojením na jedno vertikálne potrubie ušetríte za drahé rozvody vody a odpadu. PVC rúry, ktoré sa inštalujú na tento účel, majú zvyčajne priemer 11 cm.
Horizontálne Potrubie
Okrem vertikálneho kanalizačného potrubia vyhotovuje sa aj horizontálne potrubie. Kladie sa pozdĺž podláh alebo ešte lepšie pod cementové potery, mokré alebo suché potery. Priemer kanalizačného potrubia je od 7,5 do 11 cm, ale samozrejme závisí od sanitárneho vybavenia a zaťaženia.
Pri všetkých potrubiach odpadovej vody je nevyhnutné dbať na dostatočný spád. Minimálny spád pre vodorovné vedenie je 2 %, čo znamená, že na päť metrov je potrebný spád 10 cm! Minimálny spád by mal byť 1 až 2 cm/m, čo znamená 1 až 2 centimetre na jeden meter dĺžky potrubia. Často sa stáva, že v podlahovej doske nie je dostatok miesta pre spád 2 %, a kanalizácia musí byť realizovaná pod zaveseným stropom. Aby sme zabránili upchatiu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°. Zbytočné kolená a prudké zmeny smeru môžu spôsobiť spomalenie toku a hromadenie nečistôt.
Plánovanie a Projektová Dokumentácia
Ak žiadate o novú kanalizačnú prípojku, najdôležitejším prvkom pred montážou odpadového potrubia je projektová dokumentácia. Plánovanie je nevyhnutným krokom montáže. V pláne sú vyznačené miesta, kde budú potrubia umiestnené, aká bude ich veľkosť, typ a dĺžka.
Najskôr je potrebné zaslať žiadosť miestnej vodárenskej spoločnosti. Vybavíte ju online, poštou alebo osobne. Lehota, ktorú má vodárenská spoločnosť na vybavenie vašej žiadosti je 30 dní. Po schválení projektu je možné požiadať o stavebné povolenie. Vo vodárenskej spoločnosti nasleduje uzatvorenie zmluvy o odvádzaní splaškových vôd.
Plánovanie zahŕňa aj zohľadnenie existujúcich inžinierskych sietí a plánovanie budúcich rozšírení. Pred príchodom inštalatérov je dôležité zabezpečiť prístup k miestam, ktorými bude vedená inštalácia odpadového potrubia.
Inštalácia Odpadového Potrubia
Inštalatéri potom vysekajú a vyvŕtajú otvory do stien a podláh, do ktorých vložia vnútorné odpadové potrubia. Dôležité sú pevné spoje prechodov medzi jednotlivými časťami odpadového systému. Pri plastových potrubiach sa spoje tvoria zasúvacími hrdlami s krúžkovým tesnením. Hrdlá by mali byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a zabezpečí tesný spoj.
Pri prechode kanalizačných potrubí cez základové pasy alebo základovú dosku je odporúčané vložiť kanalizačnú rúru do inej rúry s väčším priemerom. Táto "ochranná rúra" poskytuje priestor pre prípadné malé pohyby spôsobené sadaním domu alebo okolitej zeminy, čím sa predchádza poškodeniu samotného odpadového potrubia. Tieto ochranné rúry sa následne zabetónujú. V miestach, kde potrubia prechádzajú cez základové pásy, je dobré vytvoriť tzv. "kufre" alebo dutiny, ktoré umožnia prípadné drobné pohyby potrubí bez ich poškodenia. Niektorí odborníci odporúčajú v týchto miestach použiť ochranné rúry, aby bolo možné v prípade potreby potrubie vymeniť, aj keď sa k nemu potom dá dostať len s väčšími ťažkosťami. Dôležité je tiež zvážiť uloženie potrubia do pieskového lôžka, ktoré následne zabezpečí správny spád a minimalizuje riziko poškodenia.
Odvetranie a Čistiace Kusy
Odvetranie odpadového potrubia je nevyhnutné pre minimalizáciu nepríjemných pachov. Vývod odvetrania možný cez stenu alebo strechu budovy. Pri inštalácii je potrebné dodržiavať vzdialenosť od okien alebo komínov. Zvislé odpadové potrubie by malo byť vyvedené nad strechu minimálne o 0,5 metra a ukončené vetracou hlavicou. Táto hlavica zabezpečuje správne vetranie systému a zabraňuje hromadeniu plynov.
Na najnižšom podlaží alebo v pivnici by malo byť do každého odpadového potrubia vložené tzv. čistiace kus - rúra s čistiacim otvorom na vrchnej strane. Tieto čistiacie otvory umožňujú prístup k potrubiu za účelom jeho čistenia v prípade upchatia. V budovách bez podpivničenia musia byť čistiacie rúry umiestnené v nepriepustnej revíznej šachte dostatočných rozmerov.
Externé Komponenty a Pripojenie

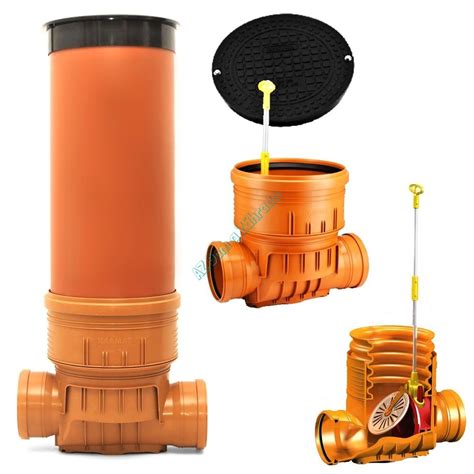

Pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty/šachtišky, ktoré uľahčujú, pri kontrole alebo probléme prístup do kanalizačnej sústavy. Tieto šachty sa pre domácich stavebníkov najčastejšie dodávajú v rozmere DN 150/160 a DN 200, dno šachty môže byť priame alebo sútokové, kde viete napojiť až 3 sútoky a pokračovať ďalej jedným. Priemer, teda DN revíznej šachty je 300mm a 400mm. Výška šachty je samozrejme u každého individuálna preto sú vyrábané a dodávané podľa jednotlivých potrieb zákazníka na výšku od 50cm až do 6m. Poklop na takúto šachtu je plastový, ktorý znesie zaťaženie do 2000kg, je teda pochôdzny a nemôže po ňom prejsť osobné auto. Všetky šachty o ktorých sme tu hovorili sa vyrábajú podľa špecifikácie zákazníkov, pričom vôbec nejde o atypické rozmery, to znamená že aj ceny týchto výrobkov, šácht sú štandardné a nepotrebujú sa opätovne naceňovať pre každého zvlášť.
Pri stavbe kanalizácie je dobré sa zamyslieť aj nad tým či budem potrebovať spätnú klapku. Spätná klapka zabraňuje spätnému chodu média a pachu v potrubí, alebo hlodavcom aby sa nedostali do obydlia. Zväčša sa spätnú klapku odporúča zabudovať, pretože v nákladoch nákupu to nie je veľká položka a môže zabrániť znehodnoteniu veľkej časti majetku, alebo predísť škodám a nepríjemnostiam. Takáto spätná klapka môže slúžiť aj ako čistiaca tvarovka, vtedy je dobré ak sa osadí do šachty, do ktorej je možný vstup.
Tabuľka typických priemerov potrubí a šácht
Nižšie uvádzame prehľad typických priemerov potrubí a revíznych šácht používaných v rodinných domoch:
| Aplikácia | Typický Priemer (DN/mm) | Poznámka |
|---|---|---|
| Vertikálne potrubie (vnútorné) | 110 | Pre toalety, kúpeľne, drezy |
| Horizontálne potrubie (vnútorné) | 75 - 110 | Závisí od sanitárneho vybavenia |
| Prípojky na odvod splaškov (v zemi) | 150/160 | Najčastejšie pre rodinné domy |
| Kanalizačné prípojky (vonkajšie) | 110 - 220 | Najčastejšie 160-200 mm |
| Atypické potrubie | 140 | Problematický rozmer kvôli tvarovkám |
| Priemer revíznej šachty (vnútorný) | 300, 400 | Pre domáce použitie |
| Priemer pripojenia revíznej šachty | 150/160, 200 | Pre napojenie potrubí do šachty |
Testovanie a Dokončovacie Práce
Po dokončení inštalácie nasleduje test potrubia. K testovaniu sa používajú rôzne metódy, ako napríklad napustenie vody alebo vzduchu do potrubia. Takýto test zaistí prípadné úniky. Počas testu nesmie odpadová voda unikať ani vykazovať iné nepravidelnosti.
Na hotové odpadové potrubie sa pripájajú sanitárne zariadenia a spotrebiče. Je nutné použiť správne tvarovky a redukcie. Keď sú potrubia úspešne nainštalované a otestované, je potrebné ich pripojiť k vonkajšej kanalizácii. Kanalizačná prípojka je pod zemou - pripravená na pripojenie potrubí. Vonkajšie odpadové rúry je nutné uložiť v minimálnom spáde 2 - 2,5%. To je 2 - 2,5 centimetra na jeden meter dĺžky potrubia. Dôležitá súčasť domáceho kanalizačného potrubia je napojenie na verejnú kanalizáciu, žumpu (septik) alebo malú čističku odpadových vôd. Vývody z objektu sú realizované pomocou kanalizačných revíznych šácht (najlepšie, keď je šachta na každom spoji dvoch alebo viacerých potrubí), ktoré sú zakryté liatinovými poklopmi. Po pripojení na kanalizáciu sa vykonajú dokončovacie práce na teréne. Kanalizácia musí byť položená na správne pripravenom podklade, inak môže potrubie sadnúť, prasknúť, spôsobiť nepríjemnosti a náklady na sanáciu. Záznamy a dokumenty o odpadových potrubiach si určite uschovajte. Môžu byť užitočné pri stavebných prácach v budúcnosti.
Možnosti Likvidácie Odpadových Vôd
V rodinnom dome máte na výber niekoľko možností odpadových systémov. Najjednoduchším riešením je napojenie na verejnú kanalizáciu. Verejná kanalizácia odvádza odpadové vody do čističky. Proces čistenia vody v čističke odpadových vôd prebieha v niekoľkých krokoch a môže sa líšiť v závislosti od typu a veľkosti čističky. Čistiacim procesom sa docieli bezpečnosť vody pre ľudí a životné prostredie.

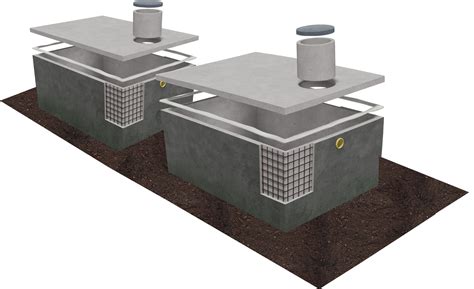

Ak vo vašej oblasti nie je k dispozícii verejná kanalizácia, existujú alternatívy likvidácie a čistenia odpadových vôd. Jednou z možností je inštalácia vlastnej čistiarne odpadových vôd. Toto zariadenie bude čistiť odpadovú vodu na vašom pozemku pred jej vypustením do životného prostredia. Ďalšou alternatívou je septik. Ide o nádrž, v ktorej sa zhromažďuje a rozkladá odpadová voda. Septik je samostatné zariadenie na spracovanie odpadových vôd. Zvyčajne sa inštaluje priamo pod zemou na pozemku domu. Odpadové vody pritekajú do nádrže, kde sa oddeľujú pevné látky od tekutých. Treťou alternatívou je kompostovacia toaleta, ekologický spôsob čistenia odpadových vôd. Tento systém využíva biologické procesy na rozklad prírodného odpadu a výrobu použiteľného kompostu. V žumpe sa zhromažďuje a dočasne ukladá odpad z domácnosti, kým nie je odvezený na spracovanie. Žumpa môže byť vyrobená z betónu, plastu alebo kovu. Je umiestnená pod zemou v blízkosti stavby.
Prevencia, Údržba a Odstránenie Porúch
Dlhodobá funkčnosť odpadového potrubia spočíva i v správnom používaní. Je dôležité pamätať na to, že do kanalizácie patrí iba odpadová voda - použitá voda z kuchyne, kúpeľne, ľudské výlučky a toaletný papier. Do odpadu by sa nemali vhadzovať hygienické potreby (vložky, tampóny, vatové tyčinky), plienky, zvyšky jedla, tuky, oleje ani iné pevné predmety, ktoré sa môžu v potrubí zaseknúť a spôsobiť upchatie. Aspoň raz týždenne je odporúčané prepláchnuť odpadové potrubie horúcou vodou. V prípade, že je odtok zanesený vlasmi, zvyškami mydla alebo inými usadeninami, je možné použiť chemický prípravok na uvoľnenie upchatého odpadu. Pravidelné čistenie sprchových hlavíc a prevzdušňovacích koncoviek na vodovodných batériách pomáha udržiavať optimálny prietok vody a predchádzať usadzovaniu vodného kameňa.
V prípade netesnosti odtokového potrubia je dôležité okamžite konať, aby sa predišlo ďalším škodám a možnému zaplaveniu alebo kontaminácii. Zavolajte čo najskôr skúseného inštalatéra a kým budete čakať na jeho príchod, venujte pozornosť nasledujúcim veciam. Ak únik súvisí s vodovodným potrubím, vypnite hlavný prívod vody do domu. Tým sa zabráni ďalšiemu úniku a umožní sa dočasné zastavenie prietoku vody. Ak sa únik nachádza v blízkosti elektrických inštalácií alebo spotrebičov, opatrne vypnite napájanie tejto časti domu. Pod presakujúce potrubie umiestnite nádoby alebo uteráky, aby ste zachytili unikajúcu vodu a zabránili jej šíreniu po miestnosti. Po odstránení poruchy je dôležité postihnuté miesto dobre vysušiť. Na odstránenie vlhkosti a zabránenie vzniku plesní, rias alebo húb použite uteráky, ventilátory alebo odvlhčovače.
Dôležitosť Odbornosti a Kvality
Inštalácia odpadových potrubí v dome môže byť komplikovaná a vyžaduje si odbornosť. Keď sa povie neodborná inštalácia, väčšina z nás si predstaví zlú prácu inštalatérov. Neodbornosť inštalatérov však nie je vždy príčinou problémov, ktoré môžu nastať už v krátkom časovom horizonte. Netesnosť, prasknutia aj nízka odolnosť voči vonkajším vplyvom. Okrem toho môžu nekvalitné potrubia spôsobovať vibrácie, ktoré majú za následok hluk, ktorý sa prenáša po celej sieti odpadových potrubí. Neodborný prístup a nekvalitné potrubia môžu spôsobiť závažné problémy. Ak nemáte znalosti v danom odbore, odporúčame obrátiť sa na inštalačnú firmu.
Ak ide o klasickú domovú kanalizáciu s dvoma kúpeľňami, jednou kuchyňou a bežným počtom prípojok na domáce spotrebiče a sanitu, výsledná cena za službu bude závisieť od náročnosti, použitých materiálov, lokality projektu... V neposlednom rade je potrebné zvážiť náklady na inštaláciu. Rozvody odpadového potrubia nie sú lacná záležitosť. S Renova Install si môžete byť istí odbornosťou a kvalitnými materiálmi.
