Väzníkový krov: Kompletný sprievodca modernou strešnou konštrukciou

Strecha je dôležitou konštrukčnou časťou stavby, ktorá chráni dom pred poveternostnými vplyvmi akými sú dážď, sneh, vietor či oheň. Od jej kvality závisí životnosť celej stavby, a preto je dôležité aby nosná konštrukcia strechy bola kvalitne a odborne prevedená. Žiadna stavba sa nezaobíde bez strechy a žiadna strecha nemôže byť bez jej nosnej časti. Nosnú časť väčšiny šikmých a plochých striech rodinných domov tvorí krov. Krov je viazaná drevená konštrukcia, ktorá tvorí nosnú časť celej strechy a preto sa kladie naň z hľadiska statiky veľký dôraz. Pri výstavbe nového domu je kľúčovým výber správnej strešnej konštrukcie. Väzníkové krovy sú kľúčovým prvkom mnohých stavebných projektov, poskytujúc strechám potrebnú podporu a stabilitu.

Tradičný (klasický) krov

Na začiatok si vysvetlíme, čo vlastne znamená tradičný (klasický) krov. S týmto typom konštrukcie sa stretávame bežne - používa na upevnenie strechy a strešnej krytiny. Charakteristickým prvkom je strmý sklon strechy, zvyčajne okolo 35°. Zvnútra je tento krov podopretý nosnými múrmi alebo stĺpmi. Tým sa vytvára hustá sieť podpory, a to približne každé 3 metre. Krovy sa tradične budujú ako klasické drevené viazané konštrukcie.

V minulosti sa na stavbu domov používali najmä tradičné viazané drevenné krovy, ktoré boli spájané klasickými tesárskymi spojmi. Tento druh realizácie bol však náročný na čas a tak bolo potrebné hľadať spôsoby urýchlenia tvorby tejto konštrukcie domu. Osvedčený a tradičný typ strešnej konštrukcie predstavuje klasický krov. Zhotovuje sa najmä z dreva ihličnatých stromov narezaných na požadovaný rozmer. Jednotlivé prvky krovu sa potom spájajú priamo na stavbe klasickými tesárskymi spojmi, čo je časovo aj fyzicky náročné na zhotovenie. Používa sa na ne rezivo vyrobené z ihličnatých (smrek, borovica, sibírsky smrek a pod.) alebo listnatých (dub, buk, agát a pod.) drevín, ktoré sa z píly dovezú narezané v požadovaných rozmeroch (profiloch aj dĺžkach).

Čo je väzníkový krov?

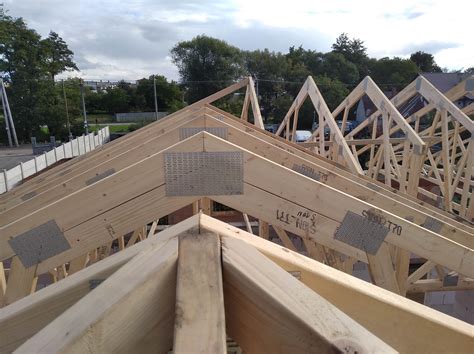

Väzníkový krov je ľahká drevenná konštrukcia strechy zložená z priehradových väzníkov, ktoré sú poskladané z typizovaných drevenných hranolov. Stretnúť sa pritom môžeme aj s výrazom "Krov z priehradových väzníkov". Väzníkový krov je ľahká, priestorovo vystužená a stabilná drevená konštrukcia krovu. Väzníkový krov je konštrukčný strešný systém, ktorý využíva trojuholníkové väzníky na rozloženie hmotnosti a zabezpečenie podpory. Väzníkový krov je ľahká, priestorovo stužená konštrukcia, ktorá sa skladá z prefabrikovaných dielcov - priehradových väzníkov.

Väzníky sa zhotovujú z drevených, najčastejšie smrekových hranolov vysušených na požadovanú vlhkosť a ošetrených pred drevokazným hmyzom a hubami, spájaním oceľovými styčníkovými doskami. Hranoly sú chemicky ošetrené a impregnované. Ich konštrukcia sa skladá z horného tlačeného a z dolného ťahaného pása (pásnice), ktoré sú vzájomne spojené diagonálami. Priehradový drevený väzník má hornú a dolnú pásnicu, ktoré sú pevne spojené výplňovou konštrukciou väzníka. Horná pásnica je v sklone strechy a spodná je vodorovná.

Vývoj preto postupne priniesol do spájania jednotlivých prvkov krovu novinky v podobe rôznych spojovacích profilov, urýchľujúcich a zjednodušujúcich klasickú montáž. V súčasnosti badáme nástup nových technológií využívajúcich konštrukcie z priehradových nosníkov, ktoré je možné na základe znalostí princípov statiky navrhnúť s pomerne malými prierezmi prvkov, a preto sa na ich výrobu spotrebúva, v porovnaní s klasickými krovmi, výrazne menej reziva.

Porovnanie väzníkového a tradičného krovu

Moderný väzníkový krov verzus klasická konštrukcia? To je veľmi častá a neľahká otázka každého, kto sa chystá na stavbu alebo kompletnú rekonštrukciu strechy. Výber vhodného krovu závisí od veľkosti a sklonu strechy či požiadaviek na podkrovný priestor. Je preto dôležité, aby ste si vaše priority zhodnotili už na začiatku. Bez ohľadu na to, či ide o tradičný alebo väzníkový krov, obe konštrukcie plnia rovnakú, základnú úlohu - chránia váš dom pred vonkajšími vplyvmi.

Na základe informácií v texte môžeme porovnať kľúčové charakteristiky oboch typov krovov:

Kedy zvoliť väzníkový krov a kedy klasický?

Pred stavbou alebo kompletnou rekonštrukciou strechy je vhodné zvážiť všetky možnosti a parametre strechy. Patrí medzi ne aj konštrukčné riešenie krovu. Dnes sa stále vo väčšej miere využívajú väzníkové krovy, ktoré sú vhodným riešením pre malé bungalovy, ale aj väčšie haly. Klasické krovy však majú na trhu stále svoje miesto.

Pokiaľ chcete plnohodnotne využívať priestor krovu ako obytné podkrovie, tradičný krov je viac-menej jediná možnosť. Výhodnejší je takisto pokiaľ chcete väčší sklon strechy (nad 30°) a preklenujete menšie rozpätia (približne do 8-10m) pri pomerne jednoduchom tvare strechy. Tradičnému krovu najviac sedí sedlová strecha (v tvare písmena A) na domoch s jednoduchým obdĺžnikovým tvarom.

Pokiaľ však neplánujete využívať priestor krovu ako obytné podkrovie a chcete strechu s miernym sklonom (pod 25°) alebo zložitejším tvarom, je pre Vás pravdepodobne vhodnejší väzníkový krov. Taktiež pokiaľ preklenujete väčšie rozpätia, napríklad máte dom v tvare štvorca o rozmeroch 12x12m bez vnútorných nosných stien alebo stĺpov, potom je väzníkový krov viac-menej jediná možnosť.

Pri oboch typoch krovu platí, že čím väčšie bude jeho zaťaženie, tým viac materiálu sa spotrebuje a tým drahšie Vás vyjde. Pod zaťažením máme na mysli zaťaženie od snehu (záleží od snehovej oblasti, v ktorej sa nachádza Vaša stavba - platí, že čím je menší sklon strechy, tým je väčšie zaťaženie od snehu), zaťaženie od vetra (je závislé od sklonu strechy - platí, že čím je väčší sklon strechy, tým je väčšie zaťaženie od vetra) a takisto aj úžitkové zaťaženie (napríklad váha predmetov, ktoré plánujete umiestniť do priestoru krovu). Dôležité je aj zaťaženie od strešnej krytiny. Vo všeobecnosti sú najľahšie krytiny plechové a najťažšie zasa betónové krytiny.

Realizácia väzníkového krovu je ekonomicky výhodná len pre menšie sklony strechy, pričom niektoré zdroje uvádzajú ako hranicu sklon 30°. Pri väčších sklonoch vyhráva po ekonomickej stránke klasická konštrukcia krovu, kde získavame navyše, hlavne pri väčších sklonoch, aj priestor na vybudovanie obytného podkrovia.

Kľúčové výhody väzníkového krovu

Väzníkové krovy vám však dokážu priniesť aj benefity navyše. Poďme sa teda pozrieť na to, prečo sú väzníkové krovy tak obľúbenou voľbou. Väzníkové krovy sú kľúčovým prvkom mnohých stavebných projektov, poskytujúc strechám potrebnú podporu a stabilitu. V krajinách západnej Európy a v Amerike sú väzníkové krovy najpoužívanejšími konštrukciami na zhotovenie nosnej časti strechy. K ich obľube prispieva úspora drevnej hmoty, možnosť vyrobiť krov v dielňach vybavených modernou, číslicovo riadenou technológiou a v neposlednom rade aj rýchla montáž na stavbe a tým úspora nákladov na pracovnú silu. Hlavná výhoda priehradových väzníkov oproti klasickému krovu spočíva v tom, že väzníková strecha nepotrebuje podperu (nosný múr) vo vnútri stavby. Celá záťaž je iba na obvodovom murive. Bežný rodinný dom je oveľa menší a vzdialenosť medzi podperami je okolo 9 - 14 metrov. Ak sa na tento fakt pozrieme podrobnejšie, zistíme, že použitie väzníkovej strechy má viacero výhod:

Eliminácia vnútorných nosných stien

Strecha z väzníkov nepotrebuje podperu pomocou nosného muriva alebo stĺpu vo vnútri stavby. Máme teda v dome iba nenosné priečky, pod ktoré nemusíme robiť základové pásy z betónu. Konštrukcia zvnútra stavby je zreteľne odlišná, pretože nie je podopretá vnútornými stĺpmi, a ani nosnými múrmi. Väzníkové krovy sa kladú na obvodové múry domu. Môžu preklenúť až 20 metrov, preto nie je potrebné stavať ďalšie vnútorné nosné múry alebo stĺpy. Väzníkový krov predstavuje ľahkú, priestorovo vystuženú a stabilnú drevenú konštrukciu krovu, ktorá výrazným spôsobom optimalizuje cenu výstavby rôznych objektov - rodinných domov, bytových domov, občianskych stavieb, objektov určených pre šport, priemyselných stavieb, rekonštrukcií a iných. Hlavnými výhodami tohto riešenia stavby je možnosť realizácie veľkých rozponov až do 30 metrov bez stredovej podpory - bezbariérové riešenia, vysoká kvalita produktu a veľké úspory vstupných nákladov pri stavbe, predovšetkým rodinných domov.

Priestor navyše a úložný priestor

Na rozdiel od tradičných krovov, väzníkové konštrukcie ponúkajú možnosť efektívneho využitia priestoru. Keďže majú menšiu potrebu podpory vo vnútri stavby, umožní vám to vytvoriť úložný priestor alebo rovno obytné podkrovie bez obmedzení v podobe stĺpov či nosných múrov. Zopár ľudí má zakorenený mýtus o tom, že väzníky nemôžu mať úložný priestor. Avšak pravda je taká, že takmer do každej konštrukcie vždy zakomponujeme úložný priestor. Podkrovné väzníky sú obzvlášť výhodným riešením pre domy s obytným podkrovím.

Strop a strecha v jednom

Použitím väzníkovej strechy získate nielen funkčnú strešnú konštrukciu, ale aj nosnú podporu pre strop v celom vašom dome. To znamená, že zrýchlite proces výstavby domu a navyše ušetríte peniaze. Osadením väzníkovej strechy máme zároveň namontovanú aj nosnú konštrukciu pre strop v celom dome. Pri použití väzníkových krovov nie je potrebné počítať s budovaním stropnej konštrukcie na poschodí pod strechou. Stropnú konštrukciu je možné zavesiť priamo na spodné vodorovné pásnice väzníkov.

Úspora priestoru a materiálu

Keďže nepotrebujeme nosné priečky vo vnútri domu, použijeme na oddelenie jednotlivých izieb oveľa tenšie priečkové murivo. Ak obvodové murivo má hrúbku 350 mm a priečka iba 150 mm, na každom dĺžkovom metri nosnej priečky v dome získame až 0,2 m². Pri dĺžke nosných priečok 20 m to budú 4 m². Keďže samotný krov je pomerne ľahký, aj zaťaženie nosných stien a základov je nižšie. Väzníkový krov sa montuje kratšie, a preto je výhodnejší. Na väzníky sa spotrebuje menej dreva, čo má tiež vplyv na cenu. Užšie murivo je samozrejme lacnejšie ako nosné. K úsporám času a materiálu dochádza aj pri montovaní obloženia vonkajšej presahujúcej vodorovnej rímsy, ktoré sa montuje rovnako na spodné pásnice väzníkov.

Rýchla montáž a ekonomická výhodnosť

Montáž konštrukcie väzníkovej strechy na dom trvá približne jeden až dva dni podľa zložitosti tvaru väzníkov. Oproti klasickému krovu, kde to trvá niekoľko dní, je to "závratná" rýchlosť. Zastrešenie krovom z drevených väzníkov je vzhľadom na jednoduchosť a vysokú rýchlosť výroby, ako aj podstatne nižšiu spotrebu dreva oproti tradičným krovom veľmi ekonomické. Väzníkový krov sa montuje kratšie, a preto je výhodnejší.

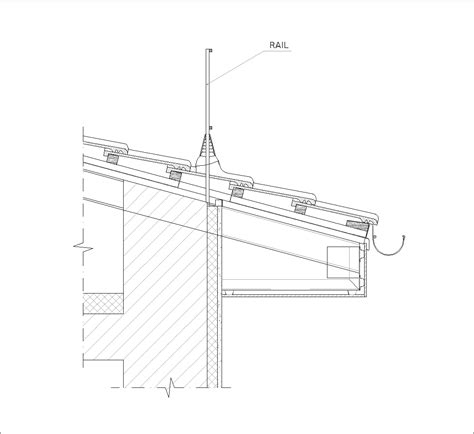

Efektívnosť tvaru okapu strechy

Väzníkové krovy ponúkajú výhodnejší a estetickejší vzhľad okapu strechy v porovnaní s tradičnými krovmi. Vďaka ich konštrukcii je možné mať širší okap bez toho, aby zasahoval do okien, takže vám nebude zbytočne tieniť. Ako je to možné? Vďaka vodorovnej orientácii spodnej pásnice je možné umiestniť okapové žľaby vyššie nad oknami. Tá istá konštrukcia väzníka slúži aj ako nosná podpora pre podbitie strechy, čo zjednoduší a zrýchli celý proces a navyše šetrí materiál.

Možnosť realizácie rôznych typov striech a sklonov

Väzníkový krov je vhodný pre realizáciu rôznych typov striech (valbové, sedlové, stanové či pultové…). Väzníkové krovy je možné vyhotoviť na stavbách rôzneho tvaru. Svoje uplatnenie si tak nachádzajú aj na budovách s netradičnou architektúrou. Väzníkový krov sa dá navrhnúť s malým, alebo skoro žiadnym sklonom. To má za následok, že plocha strešnej krytiny je menšia oproti tej istej streche s väčším sklonom. Plochá strecha z väzníkov je taktiež výborné riešenie. Väzníkové krovy sú univerzálne a možno ich navrhnúť pre širokú škálu typov a veľkostí budov vrátane domov, komerčných budov, skladov a iných typov budov. Väzníkové krovy ponúkajú vysoký stupeň prispôsobenia.

Výroba väzníkových krovov

Výroba väzníkových krovov je komplexný proces, ktorý zahŕba niekoľko krokov od počiatočného návrhu až po finálnu montáž. Keďže väzníkové krovy sú prefabrikovaným výrobkom, ich výroba prebieha v hale. To umožní plánovať a vyrobiť krov bez ohľadu na to, aké je aktuálne počasie. Samotná výroba prebieha vo výrobných halách špecializovaných firiem, ktoré majú na ich návrh k dispozícii špeciálne programové vybavenie, ako aj výrobné technológie. Vzhľadom na to, že výrobný proces prebieha pod strechou, nie je ovplyvňovaný počasím.

1. Návrh a plánovanie

Väzníky sú na každú stavbu projektované na mieru. Projektanti sa v prvej fáze návrhu väzníkového krovu riadia projektovou dokumentáciou poskytnutou investorom. Skôr ako začneme krov vyrábať, projektanti si overujú a potvrdzujú skutočné rozmery stavby, polohu komína a iných telies zasahujúcich do strešného priestoru. Navrhnutý krov upravujeme vždy podľa skutočných rozmerov stavby. Výsledný väzníkový krov dodávame na skutočnú stavbu a nie na projektovanú. Pri návrhu krovu, či už tesárskeho alebo väzníkového, hrá dôležitú úlohu dispozícia nosného systému stien (obvodové a vnútorné nosné steny). Každý krov navrhujeme vždy na konkrétny nosný systém.

Zber požiadaviek

Prvým krokom v procese výroby väzníkových krovov je zber požiadaviek od zákazníka. Architekti, inžinieri a zákazníci spolupracujú na určení presných špecifikácií, vrátane rozmerov, tvaru strechy, zaťaženia a použitých materiálov.

Návrh krovu

Na základe zozbieraných požiadaviek architekti vytvoria podrobný návrh krovu pomocou špeciálnych softvérových nástrojov. Tento návrh zahŕňa presné rozmery, tvar a rozmiestnenie všetkých komponentov krovu.

Statické výpočty

Po vytvorení návrhu sa vykonávajú statické výpočty, aby sa zabezpečilo, že krov bude schopný uniesť všetky predpokladané zaťaženia vrátane snehu, vetra a vlastnej hmotnosti strechy - krytiny. Tieto výpočty zabezpečujú bezpečnosť a stabilitu konštrukcie.

2. Výber a príprava materiálov

Výber dreva

Kvalitné drevo je kľúčové pre výrobu pevných a trvanlivých väzníkových krovov. Najčastejšie sa používa smrekové alebo borovicové drevo, ktoré je dostatočne pevné a zároveň ľahko spracovateľné. Väzníky sa zhotovujú z drevených, najčastejšie smrekových hranolov.

Ošetrenie dreva

Pred začiatkom výroby je drevo ošetrené proti hnilobe, škodcom a plesniam. Toto ošetrenie predlžuje životnosť dreva a zaisťuje jeho odolnosť voči nepriaznivým podmienkam. Hranoly sú chemicky ošetrené a impregnované. Väzníky sa zhotovujú z drevených, najčastejšie smrekových hranolov vysušených na požadovanú vlhkosť a ošetrených pred drevokazným hmyzom a hubami.

3. Výroba komponentov

Pri ich výrobe dochádza k viacstupňovej kontrole čo znamená elimináciu problémov pri samotnej montáži.

Rezanie a tvarovanie

Drevo je narezané a vytvarované podľa špecifikácií návrhu pomocou presných rezacích strojov a CNC technológie. Každý kus dreva je narezaný na presné rozmery a uhly, ktoré sú potrebné na zostavenie krovu.

Vŕtanie a frézovanie

Po narezaní a vytvarovaní sú komponenty pripravené na vŕtanie a frézovanie. Otvory na skrutky a spoje sú vytvorené na presných miestach, aby sa zabezpečilo pevné a presné zostavenie krovu.

Montáž kovových spojok

Kovové spojky, ako sú plechové platne a klince, sú namontované na komponenty krovu, aby sa zabezpečila pevnosť a stabilita spojov. Tieto spojky sú navrhnuté tak, aby rovnomerne rozkladali zaťaženie a predchádzali deformáciám. Väzníky sú spájané oceľovými styčníkovými doskami.

4. Predmontáž a kontrola kvality

Predmontáž

Pred odoslaním na stavbu sú jednotlivé komponenty krovu predmontované v továrni, aby sa overila ich presnosť a správne rozmery. Tento krok umožňuje identifikovať a opraviť prípadné chyby pred finálnou montážou.

Kontrola kvality

Každý komponent je starostlivo skontrolovaný na kvalitu a presnosť. Kontroluje sa, či sú všetky rozmery správne, spoje pevné a drevo bez chýb. Tento krok zabezpečuje, že krov bude pevný a stabilný.

5. Doprava na stavbu

Po dokončení predmontáže a kontroly kvality sú komponenty krovu zabalené a pripravené na dopravu na stavbu. Doprava je starostlivo naplánovaná, aby sa minimalizovalo riziko poškodenia počas prepravy. Na stavbu sa dovezú hotové väzníky.

Montáž väzníkového krovu na stavbe

Samotná montáž väzníkov na mieste je vďaka tomu rýchlejšia, čo minimalizuje prestoje spôsobené nepriaznivým počasím. To zabezpečí, že stavebné projekty sú realizované efektívnejšie. Montáž konštrukcie väzníkovej strechy na dom trvá približne jeden až dva dni podľa zložitosti tvaru väzníkov. Oproti klasickému krovu, kde to trvá niekoľko dní je to "závratná" rýchlosť. Väzníkový krov sa ukladá priamo na železobetónový (ž.b.) veniec bez použitia pomúrnic, a teda spodná hrana väzníkov klesá na výšku ž.b. venca. Investor by mal dohliadnuť pri zalievaní ž.b. vencov na ich dokonalú rovinu. Na stavbu sa dovezú hotové väzníky, ktoré sa následne za pomoci žeriava zmontujú.

Príprava stavby

Pred začatím montáže je potrebné pripraviť stavbu, vrátane zabezpečenia pevného a rovného podkladu pre montáž krovu. V prípade potreby sa na stavbe postavia lešenia a zabezpečia bezpečnostné opatrenia. Príprava stavby na väzníkový krov nie je náročná a prebieha v podstate už od prvej fázy navrhovania až po fázu zadania krovu do výroby. Pri návrhu krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena. Pokiaľ podoprieme väzníky o podperu, o ktorej sme v návrhu neuvažovali, zmení sa jeho statická schéma. Jednotlivé dimenzie reziva a spôn budú odlišné a nemusia vyhovovať povoleným hodnotám využiteľnosti. Väzníky majú určité vypočítané priehyby, ktoré musia byť v budúcnosti umožnené. Z toho dôvodu musia byť nenosné steny minimálne o 50 mm nižšie ako je horná hrana ž.b. venca.

Zostavenie krovu

Komponenty krovu sú na stavbe zostavené podľa návrhu. Montážnici postupujú podľa presných inštrukcií a používajú špeciálne nástroje na zabezpečenie pevnosti a presnosti spojov.

Konečná kontrola

Po zostavení krovu je vykonaná konečná kontrola, aby sa zabezpečilo, že všetky komponenty sú správne namontované a krov je pevný a stabilný. Kontroluje sa aj, či sú všetky bezpečnostné normy dodržané.

Údržba väzníkových krovov

Väzníkové krovy sú navrhnuté tak, aby boli odolné a nenáročné na údržbu. Odporúčajú sa pravidelné kontroly, aby sa zabezpečila celistvosť strechy a aby sa včas odhalili potenciálne problémy. Odbornú kontrolu sa odporúča vykonať aspoň raz ročne, alebo po nepriaznivých poveternostných udalostiach.

Odborná konzultácia a výber

Výroba väzníkových krovov je komplexný proces, ktorý zahŕba mnoho krokov od návrhu až po finálnu montáž. Každý z týchto krokov je kľúčový pre zabezpečenie kvality, pevnosti a stability krovu. Dôkladné plánovanie, výber kvalitných materiálov a precízna výroba sú základom úspešného projektu. Ak plánujete výmenu alebo rekonštrukciu strechy, je dôležité spolupracovať s odborníkmi, ktorí majú skúsenosti a odborné znalosti na zabezpečenie, že váš projekt bude úspešný. Až po zvážení všetkých uvedených faktorov sa môžete zodpovedne rozhodnúť, ktorý typ krovu bude pre vás vhodnejší, ako po stránke finančnej, tak aj po stránke využiteľnosti. Pokiaľ sa však stále neviete jednoznačne rozhodnúť, bude pravdepodobne lepšie prenechať toto rozhodnutie na odborníkov, ktorí posúdia všetky uvedené aspekty na vašom konkrétnom prípade. Každú stavbu posudzujeme individuálne a ponúkame riešenia na mieru.

Bigmat Medop a Dachteam má vlastnú výrobu väzníkových krovov a profesionálnych majstrov vyškolených na odbornú montáž krovu. Máme za sebou množstvo realizácií a môžete sa spoľahnúť, že vám odborne poradíme a pomôžeme! Ak hľadáte spoľahlivých dodávateľov väzníkových konštrukcií ste na správnom mieste.
