Izolačné transformátory: Komplexný sprievodca bezpečnosťou a aplikáciami

Izolačné transformátory sú špecializované elektrické zariadenia, ktoré zohrávajú kľúčovú úlohu pri zabezpečovaní bezpečnosti a ochrany v rôznych elektrických systémoch. Galvanickým oddelením medzi dvoma obvodmi tieto transformátory zabraňujú toku jednosmerného prúdu a zároveň umožňujú prenos elektrickej energie, čím účinne zmierňujú riziká spojené s úrazom elektrickým prúdom a poškodením zariadenia.

Hlavným účelom izolačného transformátora je oddeliť elektrické spojenie medzi primárnym a sekundárnym obvodom vytvorením galvanického oddelenia. Izolačný transformátor je špeciálny typ transformátora, ktorý sa vyznačuje tým, že jeho vstupné vinutie a výstupné vinutie sú navzájom elektricky izolované. Tento dizajn izolácie je navrhnutý tak, aby sa predišlo nebezpečenstvu náhodného dotyku živých predmetov alebo kovových častí, ktoré sa môžu stať živými v dôsledku poškodenia izolácie. Na rozdiel od bežného výkonového transformátora, ktorý sa používa hlavne na zvyšovanie alebo znižovanie napätia, hlavným účelom izolačného transformátora je zaistiť bezpečnosť zabránením priamemu elektrickému kontaktu medzi dvoma obvodmi.

Princíp fungovania izolačných transformátorov

Princíp činnosti izolačného transformátora je založený na princípe elektromagnetickej indukcie. Kľúčovou vlastnosťou oddeľovacieho transformátora je jeho transformátorová činnosť - umožňuje prenos elektrickej energie z primárnej na sekundárnu stranu bez priameho vodivého spojenia medzi dvoma vinutiami. Toto sa dosahuje elektromagnetickou indukciou. Keď je vstupné vinutie zapnuté, generuje magnetické pole v magnetickom jadre, ktoré sa prenáša na výstupné vinutie, čím sa generuje napätie vo výstupnom vinutí. V dôsledku nedostatku elektrického spojenia medzi vstupným vinutím a výstupným vinutím je možné dosiahnuť elektrickú izoláciu.

Aby sme pochopili, ako fungujú oddeľovacie transformátory, stručne si zopakujeme základné princípy prevádzky transformátora:

• Keď primárnym vinutím prechádza striedavý prúd (AC), vytvára okolo seba premenlivé magnetické pole.
• Toto meniace sa magnetické pole indukuje elektromotorickú silu (EMF) v sekundárnom vinutí podľa Faradayovho zákona elektromagnetickej indukcie.
• Ak je k sekundárnemu vinutiu pripojená záťaž, táto indukovaná elektromotorická sila spôsobí tok prúdu v sekundárnom obvode, čím sa prenesie elektrická energia z primárnej na sekundárnu stranu.

V oddeľovacom transformátore sú primárne a sekundárne vinutie fyzicky oddelené izoláciou, ktorá zabezpečuje elektrickú izoláciu. To znamená, že medzi týmito dvoma obvodmi neexistuje žiadna dráha jednosmerného prúdu. Elektrická energia sa prenáša výlučne magnetickou väzbou, pričom izolácia slúži ako bariéra, ktorá zabraňuje akémukoľvek priamemu elektrickému kontaktu. Dôležité je poznamenať, že izolačné transformátory majú zvyčajne pomer závitov 1:1, čo znamená, že počet závitov v primárnom a sekundárnom vinutí je rovnaký. Výsledkom je, že výstupné napätie je rovnaké ako vstupné napätie (pokiaľ sa na miernu úpravu pomeru nepoužívajú odbočky). Účelom nie je zmeniť úroveň napätia, ale zabezpečiť galvanické oddelenie medzi vstupným a výstupným obvodom.

Elektrická bezpečnosť a izolačné transformátory

Ľudské telo má svoj určitý elektrický odpor, čo je priamo úmerné pretekajúcemu prúdu a napätiu. Veľkosť tohto prúdu závisí od hodnoty rozdielu napätia a veľkosti odporu vášho tela. V suchom stave môže kožná rezistencia človeka prekročiť 30 kΩ. Vaše svaly pracujú vďaka elektrickým impulzom dodávaným prostredníctvom vašej nervovej sústavy. Preto je hneď jasné, že ľudské telo je veľmi citlivé na elektrický prúd.

Samozrejme tu nie je možné zaznamenávať žiadne presné údaje, pretože jedna osoba je citlivejšia na elektrický prúd ako druhá. Avšak, môžeme definovať všeobecné rozsahy účinkov elektrického prúdu na ľudské telo:

Význam uzemnenia v štandardnej sieti

Toto sieťové napätie 230 V je generované v trafostanici niekde vo vašom okolí. V tomto objekte sa nachádza veľký transformátor, ktorý prevádza napätie 3 x 22 000 V siete vysokého napätia na 3 x 230 V, ktoré následne vedie prostredníctvom rozvodov - či už nadzemných, alebo podzemných do všetkých domov v tejto oblasti. V trafostanici je jeden z 230 V vodičov pripojený k zemi. Vodič, ktorý nie je spojený so zemou, sa nazýva fázový vodič a je definovaný ako "živý".

Pod pojmom bezpečnostné uzemnenie si predstavte vodič, ktorý vedie priamo k uzemňovacej elektróde umiestnenej tak hlboko v zemi, aby bola čo najbližšie zdroju podzemnej vody. K tomuto bezpečnostnému uzemneniu musíte pripojiť všetky kovové časti strojov a prístrojov vo vašej domácnosti. Toto uzemnenie sa vykonáva zeleno/žltými vodičmi a uzemnenými zásuvkami, ktoré sú všade vo vašom dome. Tento systém zabraňuje tomu, ak sa napätie fázy dostane na kovový kryt zariadenia.

Rozhodne nie je múdre a ani bezpečné vykonávať merania alebo pracovať na živých obvodoch pod napätím. Tomu sa však niekedy nemožno vyhnúť a potom sa musíte bezpodmienečne riadiť zásadou "jedna ruka za chrbtom". Keď držíte ľavú ruku za chrbtom a pracujete iba s pravou rukou, je takmer nemožné prísť do kontaktu s dvoma živými vodičmi. V tom, čo sme si doteraz povedali, nehrá zatiaľ oddeľovací transformátor žiadnu úlohu pri zabezpečení vašej bezpečnosti. Dotykom aj jedného elektrického vodiča sa však môže dostať do vášho tela smrteľný elektrický prúd.

Z transformátora v trafostanici, cez uzemňovací vodič k vášmu domu, cez meraciu skrinku a cez uzemnenú podlahu vášho domu späť k transformátoru v trafostanici sa potom vytvorí uzavretý obvod. Tento prúd môže ohrozovať život a zásada "jedna ruka za chrbtom" vám neposkytuje v tomto prípade žiadnu bezpečnosť. Stačí sa pozrieť na obrázok nižšie, je to jednoduchý obvod - "blikač" pre 230 V žiarovku. V tomto príklade je obvod napájaný sieťovým napätím 230 V takým spôsobom, že fázový vodič prechádza priamo k blikajúcej žiarovke. Prostredníctvom tohto komponentu s veľmi nízkym odporom ide fáza do diódy D4, ktorá je tiež nízkej impedancie. Odtiaľ prechádza fáza cez nízkoimpedančný odpor R1, ktorého ste sa náhodou dotkli jednou rukou - červený bod a šípka predstavujú bod dotyku.

Ako izolačný transformátor zvyšuje bezpečnosť

Teraz (konečne) prichádza na rad náš oddeľovací transformátor. Toto je špeciálny druh transformátora s dvoma vinutiami, ktoré pozostávajú z rovnakého počtu závitov, ktoré sú na jadre transformátora navzájom izolovane oddelené. Takže neexistuje žiadny priamy kontakt medzi jedným vinutím a druhým vinutím. Pretože obe vinutia majú rovnaký počet závitov, transformátor má prevodný pomer napätia 1:1. Ak pripojíte jedno vinutie (primár) na sieťové napätie 230 V, na druhom vinutí (sekundár) sa rovnako objaví napätie 230 V. Ak sa teraz dotknete rezistora R1 - červený bod a šípka predstavujú bod dotyku (na obrázku nižšie), na vašej ruke budete mať napätie asi 230 V, ale cez vaše telo nemôže pretekať žiaden nebezpečný prúd, pretože oddeľovací transformátor zaisťuje, že napätie z vašej ruky na zem zostanú oddelené.

Dôležité upozornenie: Ak pripájate akýkoľvek obvod napájaný priamo zo siete k oddeľovaciemu transformátoru, môžete na ňom bezpečne pracovať a merať pomocou metódy "jedna ruka za chrbtom".

Ochrana meracích zariadení

Meranie v zariadeniach, ktoré sú napájané priamo zo siete, môže spôsobiť skrat, alebo úplné zničenie meracieho prístroja. Ak meriate v takomto obvode bez oddeľovacieho transformátora, môžete spôsobiť vážne poškodenia meraného zariadenia, a pravdepodobne to bude znamenať koniec vášho drahého meracieho zariadenia - napríklad osciloskopu.

Princíp vysvetľuje nasledujúci obrázok. Tu som použil rovnaký "blikač" ako príklad. Predpokladajme, že chcete odmerať napätie na kondenzátore C1 so svojím osciloskopom. Potom pripojíte meraciu sondu vášho osciloskopu k bodu medzi kondenzátorom C1 a rezistorom R2. Ďalším krokom bude pripojenie zeme sondy k druhému pólu kondenzátora. Tento bod však smeruje priamo k jednému zo sieťových vodičov, a to kľudne môže byť aj fázový vodič. Tento potenciál je potom priamo spojený s tienením meracej sondy pomocou BNC konektora v osciloskope a tiež s jeho kovovým rámom a prípadným kovovým šasí meraného zariadenia. Osciloskop je však pripojený k elektrickej zásuvke prostredníctvom uzemnenej zástrčky, takže aj kovové šasi osciloskopu je uzemnené. Takže logický dôsledok toho celého je skrat medzi fázou a zemou vo vašej inštalácii! Výsledkom je, že cez hrot testovacej sondy a všetky kovové šasi vo vašom osciloskope pretečie veľmi vysoký prúd.

Po predchádzajúcom podrobnom vysvetlení bude zrejmé, bez ďalšieho vysvetľovania, že problém meraní na zariadení napájaných zo siete môžete jednoducho a elegantne vyriešiť aj pomocou oddeľovacieho transformátora. Priame spojenie medzi sieťou a šasí vášho osciloskopu je potom oddelené a vy sa vyhnete nebezpečenstvu poškodenia či zničenia zariadenia.

Komponenty izolačných transformátorov

Kľúčové komponenty izolačného transformátora zahŕňajú:

• Primárne vinutie

  Primárne vinutie izolačného transformátora je cievka, ktorá prijíma vstupné napätie zo zdroja energie. Je navinutá okolo jednej strany jadra transformátora a je elektricky izolovaná od sekundárneho vinutia. Primárne vinutie indukuje magnetické pole v jadre, keď je naň aplikovaný striedavý prúd.

• Sekundárne vinutie

  Sekundárne vinutie je výstupná cievka oddeľovacieho transformátora. Je navinuté okolo opačnej strany jadra ako primárne vinutie. Striedavé magnetické pole generované primárnym vinutím indukuje napätie v sekundárnom vinutí, ktoré napája pripojenú záťaž. Sekundárne vinutie je elektricky izolované od primárneho vinutia, čo zabezpečuje základné bezpečnostné prvky oddeľovacieho transformátora.

• Jadro transformátora

  Jadro oddeľovacieho transformátora je zvyčajne vyrobené z laminovanej ocele alebo iného feromagnetického materiálu. Jeho účelom je poskytnúť dráhu s nízkou reluktanciou pre magnetický tok generovaný primárnym vinutím, čo umožňuje efektívny prenos energie do sekundárneho vinutia. Jadro tiež pomáha obmedzovať magnetické pole, čím minimalizuje rozptyľovací tok a straty.

• Izolácia a tienenie

  Izolačné transformátory sa vyznačujú robustnou izoláciou medzi primárnym a sekundárnym vinutím, ako aj medzi vinutím a jadrom. Táto izolácia, často vo forme vysoko kvalitných dielektrických materiálov, zaisťuje, že medzi vstupnými a výstupnými obvodmi nie je žiadne priame elektrické spojenie. Na ďalšie zlepšenie elektrického oddelenia a minimalizáciu elektromagnetického rušenia (EMI) sa môže použiť dodatočné tienenie.

Typy a technické špecifikácie izolačných transformátorov

V praxi sa môžete stretnúť s izolačnými transformátormi v rôznom prevedení a s rôznymi výkonmi, rádovo od niekoľkých desiatok wattov až po niekoľko kilowattov.

Typy izolačných transformátorov

• Jednofázové systémy

  Jednofázové izolačné transformátory sú určené na použitie v aplikáciách, ktoré vyžadujú izoláciu a ochranu jednofázových napájacích systémov. Tieto transformátory majú zvyčajne jedno primárne vinutie a jedno sekundárne vinutie. Bežne sa používajú v aplikáciách s nízkym výkonom, ako je napájanie citlivých elektronických zariadení, zdravotníckych pomôcok alebo v situáciách, kde je potrebné eliminovať problémy so zemnou slučkou.

• Trojfázové systémy

  Trojfázové izolačné transformátory sa používajú v aplikáciách, ktoré zahŕbajú trojfázové napájacie systémy. Tieto transformátory majú tri sady primárnych a sekundárnych vinutí, jednu pre každú fázu. Poskytujú izoláciu a ochranu zariadení napájaných trojfázovým napájaním, ako sú priemyselné stroje, veľké motorové pohony alebo v komerčných a priemyselných prostrediach, kde sa vyžadujú vyššie menovité výkony.

• Ultraizolačné transformátory

  Ultraizolačné transformátory sú špecializované typy izolačných transformátorov, ktoré poskytujú ešte vyššiu úroveň elektrickej izolácie a ochrany. Tieto transformátory sa vyznačujú dodatočným tienením, vylepšenou izoláciou a prísnymi špecifikáciami zvodového prúdu. Ultraizolačné transformátory sa bežne používajú v kritických aplikáciách, ako sú zdravotnícke zariadenia v oblastiach pripojených k pacientom alebo v prostrediach, kde je nevyhnutná extrémna elektrická izolácia a zníženie hluku.

Technické špecifikácie

• Menovité napätie medzi vinutiami

  Menovité napätie medzi primárnym a sekundárnym vinutím oddeľovacieho transformátora je kľúčovou technickou špecifikáciou. Tieto menovité hodnoty určujú maximálne napätie, ktoré možno bezpečne aplikovať na vinutia bez poškodenia izolácie alebo spôsobenia dielektrického prierazu.

• Transformačné pomery

  Transformačný pomer oddeľovacieho transformátora sa vzťahuje na pomer počtu závitov v primárnom vinutí k počtu závitov v sekundárnom vinutí. Tento pomer určuje transformáciu napätia medzi vstupom a výstupom. Oddeľovacie transformátory môžu mať rôzne transformačné pomery, čo umožňuje zvyšovanie alebo znižovanie napätia pri zachovaní elektrickej izolácie.

• Požiadavky na izoláciu

  Požiadavky na izoláciu sú kritickými technickými špecifikáciami pre oddeľovacie transformátory. Izolácia musí odolávať menovitému napätiu medzi vinutiami a poskytovať spoľahlivú dlhodobú izoláciu. Izolačné materiály, ako sú vysokokvalitné smalty, polyméry alebo kombinácie papiera a oleja, sa vyberajú na základe aplikácie, menovitého napätia a faktorov prostredia. Izolácia musí tiež spĺňať príslušné bezpečnostné normy a podrobiť sa prísnym testom, aby sa zabezpečila jej integrita a trvanlivosť. Izolačné napätie oddeľovacích transformátorov závisí od maximálneho skúšobného napätia systému a zvyčajne sa pohybuje medzi 1,5 kV a 10 kV. Rozhodujúcimi faktormi sú sieťové napätie, kategória prepätia podľa IEC 61010-1 a požadovaný stupeň ochrany.

Návrh transformátora na mieru zahŕňa menovitý výkon, transformačný pomer, frekvenčný rozsah (50 Hz až MHz), triedu izolácie (trieda B/F/H), teplotu okolia a inštalačné rozmery. Okrem toho: štruktúra vinutia (prekladané, vrstvené), topológia jadra (EI, UI, toroidné jadro, planárne).

Výhody a nevýhody izolačných transformátorov

Výhody izolačných transformátorov

• Vylepšená bezpečnosť

  Jednou z hlavných výhod oddeľovacích transformátorov je zvýšená bezpečnosť, ktorú poskytujú. Elimináciou akéhokoľvek priameho elektrického spojenia medzi primárnym a sekundárnym obvodom oddeľovacie transformátory výrazne znižujú riziko úrazu elektrickým prúdom.

• Redukcia hluku

  Izolačné transformátory sú vysoko účinné pri znižovaní elektrického šumu a rušenia. Pôsobia ako bariéra, ktorá zabraňuje vstupu vysokofrekvenčného šumu do sekundárneho obvodu.

• Regulácia napätia

  Izolačné transformátory môžu do určitej miery zabezpečovať aj reguláciu napätia. Môžu pomôcť stabilizovať napätie na sekundárnej strane, a to aj pri kolísaní primárneho napätia.

• Galvanická izolácia

  Galvanické oddelenie je ďalšou kľúčovou výhodou, ktorú ponúkajú oddeľovacie transformátory. Vďaka úplnému elektrickému oddeleniu primárneho a sekundárneho obvodu oddeľovacie transformátory zabraňujú zemným slučkám a iným nežiaducim elektrickým interakciám.

Nevýhody izolačných transformátorov

• Rozmery a hmotnosť

  Jednou z hlavných nevýhod oddeľovacích transformátorov je ich veľkosť a hmotnosť v porovnaní s bežnými transformátormi. Dodatočná izolácia a väčšie jadro potrebné na správnu izoláciu robia tieto transformátory objemnejšími a ťažšími.

• Náklady

  Izolačné transformátory bývajú drahšie ako bežné transformátory kvôli ich špecializovanej konštrukcii a dodatočným bezpečnostným prvkom. Avšak, z finančného hľadiska je vždy menšia položka kúpiť si samotný izolačný transformátor a zostaviť si ho, než kúpa hotového výrobku. A rovnako je to zanedbateľná položka v porovnaní s cenou nového osciloskopu.

• Účinnosť

  Ďalšou potenciálnou nevýhodou oddeľovacích transformátorov je ich mierne nižšia účinnosť v porovnaní s bežnými transformátormi. Dodatočná izolácia a väčšie jadro môžu viesť k zvýšeným stratám, čo vedie k zníženiu celkovej účinnosti.

Oblasti použitia izolačných transformátorov

Oddeľovací transformátor sa musí používať pri práci vo vodivých priestoroch podľa VDE 0100-410 (kotly, nádrže, kovové konštrukcie), v priestoroch skupiny 2 používaných na lekárske účely podľa VDE 0100-710 a na napájanie elektrického náradia vo vlhkom prostredí alebo na vodivých podlahách.

• Medicínske vybavenie

  Izolačné transformátory sa v zdravotníckych zariadeniach bežne používajú na zaistenie bezpečnosti pacientov. Zabezpečujú potrebnú elektrickú izoláciu medzi zariadením a zdrojom napájania, čím zabraňujú úniku prúdov k pacientovi. Izolačné transformátory sa používajú v lekárskych zariadeniach, ako sú röntgenové prístroje, CT skenery a lekárske ultrazvukové zariadenia.

• Priemyselné riadiace systémy

  V priemyselných riadiacich systémoch zohrávajú izolačné transformátory dôležitú úlohu pri ochrane citlivých elektronických súčiastok pred elektrickým šumom a rušením. Pomáhajú izolovať riadiaci systém od hlučného priemyselného prostredia, čím zabezpečujú spoľahlivú prevádzku a zabraňujú falošnému spúšťaniu riadiacich signálov. Izolačné transformátory sa bežne používajú v aplikáciách, ako sú motorové pohony, programovateľné logické automaty (PLC) a systémy riadenia procesov.

• Audio a video systémy

  Izolačné transformátory sa často používajú vo vysoko kvalitných audio a video systémoch na elimináciu zemných slučiek a zníženie elektrického šumu. Zemné slučky môžu spôsobovať hučanie, bzučanie alebo iný nežiaduci šum v audio zariadeniach, čo znižuje celkovú kvalitu zvuku.

• Laboratórne a testovacie zariadenia

  V laboratórnych a testovacích prostrediach sa izolačné transformátory používajú na ochranu citlivých meracích a testovacích zariadení pred elektrickým rušením.

• Námorné aplikácie a ochrana proti galvanickej korózii

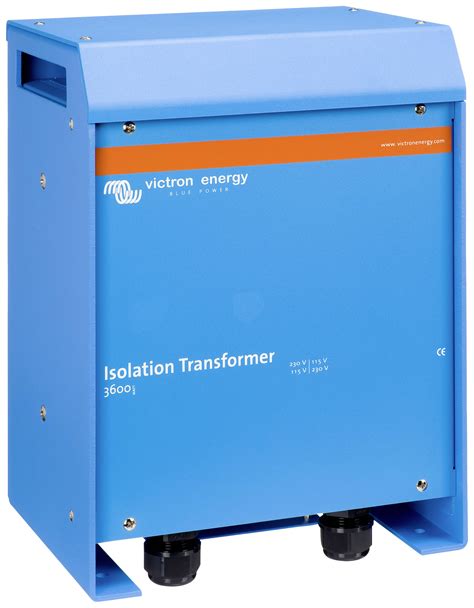

  Oddeľovacie transformátory sú určené najmä pre bezpečné napojenie lode na pobrežnú prípojku AC zdroja. Zabráni akémukoľvek vzájomnému elektrickému prepojeniu medzi elektrickou sieťou na pobreží a elektrickým systémom na lodi. To je dôležité pre bezpečnosť, ale hlavne na obmedzenie nežiaduce elektrogalvanickej korózie. Kovové časti lode, ktoré sú v styku s vodou tak nie sú namáhané zvýšenou koróziou a z toho plynúcou zníženou životnosťou. Pozor, netýka sa iba lodí s kovovým trupom, ale všetkých plavidiel vrátane napríklad plachetníc. Izolačný transformátor Victron Energy 8000 W slúži na galvanické oddelenie vstupného a výstupného striedavého obvodu. Eliminuje elektrickú kontinuitu medzi pobrežnou prípojkou alebo externým AC zdrojom a palubnou elektroinštaláciou, čím výrazne zvyšuje bezpečnosť prevádzky a obmedzuje vznik galvanickej korózie.

Pre ďalšie informácie o oddeľovacích transformátoroch a oblastiach ich použitia nás neváhajte kontaktovať. Zistite viac o širokej škále aplikácií týchto dôležitých komponentov v rôznych priemyselných odvetviach. Kontaktujte nás ešte dnes a získajte individuálne poradenstvo a riešenia na mieru, ktoré spĺňajú vaše požiadavky. Sme váš spoľahlivý partner pre všetko, čo súvisí s oddeľovacími transformátormi.
