Moderná výstavba priemyselných a administratívnych objektov kladie vysoké nároky na efektivitu, rýchlosť montáže a tepelnoizolačné vlastnosti. Kombinácia oceľových priehradových väzníkov a sendvičových panelov predstavuje v súčasnosti jedno z najefektívnejších riešení nosných a obvodových konštrukcií.
Konštrukčný systém a oceľové väzníky
Priehradové konštrukcie sa opätovne presadzujú vďaka svojej schopnosti vytvárať vzdušný vnútorný priestor, ktorý umožňuje umiestnenie technologických rozvodov priamo vo výške nosníka. Hlavnou prednosťou nami navrhovaných priehradových konštrukcií je ich využitie pri veľkorozponových halách, ako sú telocvične, tenisové či športové haly, aj v kombinácii so murovanými prvkami.
Priehradová konštrukcia sa skladá zo stĺpov a priestorových zváraných väzníkov. Stĺpy sa najčastejšie zvárajú z valcovaných profilov IPE a HEA. Samotný väzník sa skladá z hornej a dolnej pásnice, zvislíc a diagonál. Najčastejšie navrhujeme väzníky, kde spodná a horná pásnica sú z UPE alebo HEA profilov, zvislice a diagonály sú zo štvorhranných trubiek, tzv. jaklov.
Výhody oceľových priehradových konštrukcií:
- Vysoká mechanická odolnosť a životnosť.
- Efektívne využitie vlastností ocele pri veľkých rozponoch (15 až 21 metrov).
- Možnosť vedenia horizontálnych rozvodov v priestore väzníka.
- Nižšia hmotnosť konštrukcie v porovnaní s plnostennými systémami.
Structural Insulated Roof Panel Install

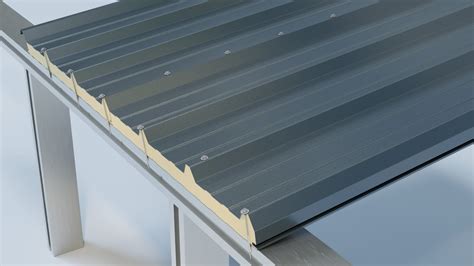

Sendvičové panely ako moderný plášť
Sendvičové panely predstavujú revolučné stavebné prvky, ktoré menia tvár modernej výstavby. Vďaka svojej konštrukcii, ktorá kombinuje dve vrstvy plášťa s izolačným jadrom, ponúkajú vynikajúce tepelnoizolačné vlastnosti, rýchlu montáž a dlhú životnosť.
| Typ jadra | Hlavná vlastnosť |
|---|---|
| PUR (polyuretán) | Ľahkosť a výborná tepelná izolácia |
| PIR (polyizokyanurát) | Vysoká požiarna odolnosť |
| Minerálna vlna | Požiarna odolnosť a zvuková izolácia |
Technické zásady montáže
Pred samotnou montážou sendvičových panelov je kľúčová dôkladná príprava miesta inštalácie. Povrch konštrukcie, na ktorú budú panely upevňované, musí byť rovný, stabilný, suchý a zbavený nečistôt. Je nevyhnutné skontrolovať zvislú a vodorovnú rovinu konštrukcie, pretože aj malé odchýlky môžu spôsobiť netesnosti spojov.
Montáž stenových panelov je možná vertikálne alebo horizontálne. Pri horizontálnej montáži, v miestach, kde sa panely stretávajú bez zámkov, sa necháva medzera minimálne 2 cm, ktorá sa následne vyplní nízko rozťažnou montážnou penou. Všetky styčné plochy panelov by mali byť pred spojením vybavené tesniacimi páskami, ktoré zabezpečujú tesnosť a zamedzujú vzniku zvukov pri tepelnej rozťažnosti materiálov.
Kvalita a legislatívne požiadavky
Zabezpečenie kvality sa vykonáva na základe usmernení v normách ISO 9001, EN 1090-1 a EN 1090-2. Nová norma STN EN 1090-2:2010 špecifikuje požiadavky na oceľové konštrukcie a definuje štyri triedy zhotovenia. Skúsenosti z praxe ukazujú, že pri kvalitne vyrobenej konštrukcii možno čas výstavby skrátiť až o 20 %, naopak, pri nedoriešených detailoch alebo nekvalitnej výrobe sa tento čas môže predĺžiť aj o 50 %.
