Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu. Najdôležitejším krokom je správny výber kotvy podľa podkladu, zaťaženia a prostredia.
Zásady kotvenia do pôdy a na podporné prvky
Ak bude oceľová konštrukcia umiestnená na zemi, je potrebné ju zakotviť kotvami vhodnej dĺžky, ktorá zodpovedá typu pôdy. Najprv je potrebné zakotviť stenu dvoma kotvami, každú približne 200 mm od koncov steny. Kotvu zatĺkame, až kým sa jej priečka nedotkne povrchu rohu steny. Oceľovú konštrukciu je možné umiestniť na zakopané alebo na zemi položené voľné podporné prvky (napr. tvárnice, dlažobné dosky). Pre jednotlivú oceľovú konštrukciu by malo byť použité minimálne 6 kusov podporných prvkov.
Kotvenie do betónového podkladu
Pri kotvení na betónovom podklade (nalievané, dosky) je potrebné použiť kovové segmentové rozperné spojky 80 x 12 mm alebo 100 x 12 mm. Betónový podklad alebo murík by mali mať rozmery zväčšené o približne 200 mm od rozmerov oceľovej konštrukcie. Upevnenie spočíva v prevŕtaní otvoru s priemerom 12 mm cez roh steny pomocou vŕtačky na kov.
Technické parametre kotvenia
- Čistenie diery: Pri chemických kotvách je toto absolútne kritický krok. Zvyšky prachu dramaticky znižujú nosnosť.
- Efektívna kotevná hĺbka (hef): Je veľmi dôležitá pre pevnostné parametre kotvy a závisí od typu a veľkosti kotvy.
- Okrajová vzdialenosť (cmin): Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja, aby nedošlo k odštiepeniu betónu.
Chemická kotva bez styrenu POLYESTER SF - návod pro rychlé a pevné kotvení

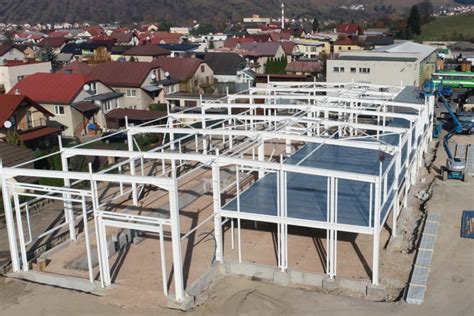

Statické systémy oceľových konštrukcií
Návrh haly a projekt statiky je náročná a zložitá problematika. Oceľ ako materiál patrí medzi najudržateľnejšie konštrukčné materiály. Použitie oceľových skeletov pri výstavbe hlavne komerčných budov má veľa výhod ako vytvorenie voľnej dispozície, vysoká miera prefabrikácie, presnosť a rýchlosť výstavby.
Typy uzlov a ich vplyv na konštrukciu
Na základe rotačnej tuhosti uzlov možno považovať rám za tuhý, polotuhý alebo kĺbový. Nasledujúca tabuľka sumarizuje charakteristiky jednotlivých spojov:
| Typ uzla | Náročnosť | Vlastnosti |
|---|---|---|
| Kĺbový | Najjednoduchší | Prenáša najmä priečne, prípadne osové sily. |
| Tuhý | Najzložitejší | Prenáša ohybové momenty, redistribúcia zaťaženia. |
| Polotuhý | Stredná | Umožňuje kontrolované pootočenie pri prenose momentov. |
Údržba a bezpečnosť
Prvky oceľovej konštrukcie sú vyrobené z pozinkovaných profilov, ktoré je potrebné samostatne natrieť vrchným náterom, pričom je dôležité zabezpečiť miesta zvarov a skrutkovania. Na bežné čistenie oceľovej konštrukcie je potrebné používať teplú vodu s malým množstvom neagresívneho čistiaceho prostriedku. Na čistenie oceľovej konštrukcie by sa nemali používať čistiace prostriedky na drhnutie, abrazívne prostriedky alebo rozpúšťadlá.
