Oceľové Horúcovodné Potrubia: Komplexný Sprievodca pre Spoľahlivé Vykurovacie Systémy

Oceľové horúcovodné potrubia predstavujú základný prvok moderných vykurovacích sústav, ktoré sú navrhnuté pre dlhodobú spoľahlivosť a efektivitu. Z prevádzkových skúseností je známe, že na hospodárnosť a spoľahlivosť teplovodných vykurovacích sústav má významný vplyv kvalita obehovej vody. V novších sústavách to platí dvojnásobne, nakoľko sú priemery potrubí oveľa menšie ako boli v starších systémoch, kde bol aj dostatočný priestor pre sedimentáciu kalov a nánosy inkrustov vplývali na prietok teplonosného média iba minimálne. Obdobne je to s vykurovacími telesami a výmenníkmi kotlov, ktoré sú v dnešnej dobe menších rozmerov a problémy im spôsobuje aj menšie množstvo kalov a inkrustov.

Potrubie a lisované fitingy z uhlíkovej a nerezovej ocele sú vhodné pre rozvody uzavretých vykurovacích systémov, požiarnych a sprinklerových trvalo zavodnených systémov, sanitárne rozvody, rozvody tlakového vzduchu, inertných plynov a chladenie.

Predizolované Oceľové Potrubia: Efektívnosť a Inovácie

Oceľové predizolované potrubia predstavujú moderné a efektívne riešenie pre široké spektrum aplikácií v oblastiach vykurovania, dodávky teplej a termálnej vody, ako aj pre horúcovodné a primárne rozvody tepla. Tieto systémy sú navrhnuté tak, aby minimalizovali tepelné straty a zabezpečili dlhodobú spoľahlivosť a životnosť.

Konštrukcia a Vlastnosti

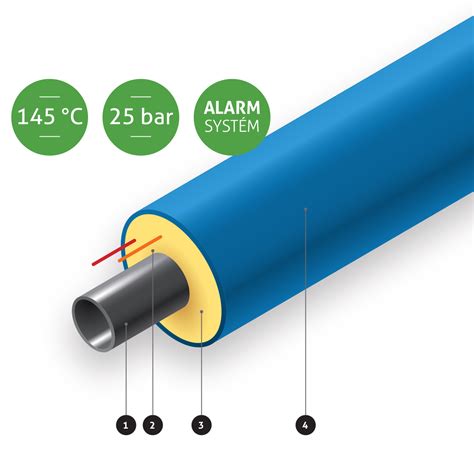

Jedným z kľúčových aspektov týchto potrubí je ich konštrukcia, ktorá kombinuje oceľovú rúrku pre médium s vysoko účinnou polyuretánovou izoláciou. Táto izolácia, na báze cyklopentánu, poskytuje vynikajúce tepelné vlastnosti s hodnotou tepelnej vodivosti nižšou ako 0,027 W/mK. Možnosť voľby hrúbky izolácie v sériách 1, 2 alebo 3 umožňuje ďalej optimalizovať tepelné straty podľa konkrétnych potrieb. Systémy sú dostupné v širokom rozsahu dimenzií, od DN 20 až po DN 800, v dĺžkach 6 m, 12 m, 16 m a 18 m. Tieto predizolované potrubia sú schopné odolávať teplotám do +148°C a tlaku až do 25 bar, čo ich robí vhodnými pre náročné prevádzkové podmienky.

Taliansky výrobca oceľových predizolovaných potrubí, ECOLINE, s viac ako 35-ročnými skúsenosťami, ponúka overené koncepcie, ako je napríklad systém NRG PREMIO. Tento systém štandardne využíva oceľovú pozdĺžne zváranú rúrku pre médium a polyuretánovú izoláciu na báze cyklopentánu s maximálnym zaťažením do 148 °C a 25 bar.

Široké Spektrum Využitia

Predizolované systémy majú široké využitie od jednoduchých teplovodných a horúcovodných prípojok až po rozsiahle primárne a sekundárne siete v mestách a priemyselných areáloch. Sú ideálne pre rôznorodé aplikácie ako napríklad:

• Prepojenie objektov
• Rekonštrukcia existujúcich rozvodov
• Budovanie nových tepelných sietí

V prípade potreby je možné zaizolovať akékoľvek potrubia, vrátane PPR potrubí pre teplú vodu alebo sklolaminátových potrubí pre veľké dimenzie termálnych rozvodov. Pre každé riešenie je k dispozícii technické zhodnotenie. Efektívne využitie predizolovaných potrubí pri využití tepla z alternatívnych zdrojov, ako sú bioplynové stanice, pomáha výrazne zvýšiť efektivitu a návratnosť investície. Oceľové predizolované potrubia je možné použiť aj na horúcovodné a primárne rozvody tepla, kde odolávajú vyšším tlakom a teplotám.

Inovatívne Riešenia a Ochrana

Pre ešte väčšiu efektivitu prenosu tepla je možná dodávka oceľových potrubí a príslušenstva v "double" prevedení, teda s dvomi médionosnými rúrkami v spoločnej izolácii. Tieto systémy sú často vybavené difúznou EVOH bariérou, ktorá je nedeliteľnou súčasťou plášťovej izolácie a predstavuje kompletný antidifúzny systém.

Ochrana proti Korózii a UV Žiareniu

Kyslík môže pri prenikaní do štruktúry predizolovaných oceľových potrubí pôsobiť ako agresívny plyn, spôsobovať koróziu oceľovej rúrky a oslabovať polyuretán, čím negatívne ovplyvňuje izolačné vlastnosti. Spoločnosť RADPOL vyvinula jedinečné riešenie v podobe kompletného systému predizolovaných potrubí UV PROTECT COLOR. Tento systém je odolný voči pôsobeniu UV žiarenia, atmosférickým podmienkam a chemickým látkam. Potrubia UV PROTECT COLOR majú plášť zo špeciálne upraveného HDPE odolného voči UV žiareniu, mechanickému poškodeniu, chemickým látkam a zmenám okolitých teplôt. Plášťová rúrka z HDPE je ošetrená korónovým výbojom pre lepšiu súdržnosť systému. RADPOL vyrába kompletný systém predizolovaných potrubí v plnom rozsahu priemerov do DA 1000 mm (spojky do DA 710). Štandardné vyhotovenie je s oceľovou pozdĺžne zváranou rúrkou pre médium a kombináciou izolácie z minerálnej vlny a polyuretánovej peny na báze cyklopentánu. Izolácia médionosnej rúrky je zložená z vrstvy minerálnej vlny, ktorá sa vyznačuje vysokou pevnosťou, teplotnou odolnosťou a tvarovou stálosťou, a polyuretánovej peny.

Typy Vykurovacích Sústav s Oceľovými Potrubiami

Vykurovacia sústava je časť tepelnej sústavy (určená iba na vykurovanie), ktorá prostredníctvom vykurovacích telies zabezpečuje v jednotlivých miestnostiach predpísaný teplotný stav vnútorného prostredia. Tvoria ju zdroje tepla, potrubná sieť a vykurovacie telesá. Systémy vykurovania sa rozdeľujú aj podľa teploty vykurovacieho média na nízkoteplotné a vysokoteplotné.

Parné Vykurovacie Sústavy

Parná vykurovacia sústava využíva na prenos tepla z kotla do vykurovacieho telesa ohriatu paru. Tá skondenzuje na chladnejších stenách vykurovacích telies, odovzdá teplo a v podobe kondenzátu sa vracia späť do zdroja. Pohyb pary zo zdroja do telies zapríčiňuje rozpínanie pary. Kondenzát sa vracia do zdroja buď samospádom, alebo sa odvádza do zbernej nádrže, odkiaľ sa prečerpáva do zdroja. Z hľadiska geometrického usporiadania parného prívodného potrubia a vratného potrubia, ktoré odvádza kondenzát, ako aj z hľadiska vzájomného výškového rozmiestnenia zdroja a spotrebičov tepla, rozlišujeme podľa prívodu pary sústavy s mokrým a so suchým kondenzátovým potrubím.

Parné sústavy boli historicky prvé zariadenia ústredného vykurovania. V súčasnosti sa navrhujú predovšetkým do objektov s prerušovanou prevádzkou, kde neprekáža pokles teplôt pod bod mrazu pri prevádzkovej prestávke a kde nie sú privysoké hygienické požiadavky (najmä do priemyselných budov). Hlavnými výhodami sú malá tepelná zotrvačnosť, rýchle zakúrenie a možnosť prerušovať prevádzku bez toho, aby hrozilo zamrznutie sústavy. K nevýhodám treba prirátať problematickú reguláciu výkonu, vysokú povrchovú teplotu vykurovacích telies a nižšiu životnosť v dôsledku koróznej agresívnosti kondenzátu.

Na potrubné siete parných sústav sa najčastejšie používajú oceľové bezšvové závitové rúrky, závitové zosilnené rúry alebo hladké rúry. Spoje musia byť nerozoberateľné, zvarové. V miestach napojenia vykurovacích telies a montážnych spojov sa používajú rozoberateľné skrutkové spoje. Centrálna regulácia zmenou prietoku pary je takmer nemožná, preto sa výkon reguluje prerušovaním dodávky pary do rozvodov.

Z hľadiska pracovných tlakov v sieti sa parné vykurovacie sústavy delia nasledovne:

Vodné Vykurovacie Sústavy

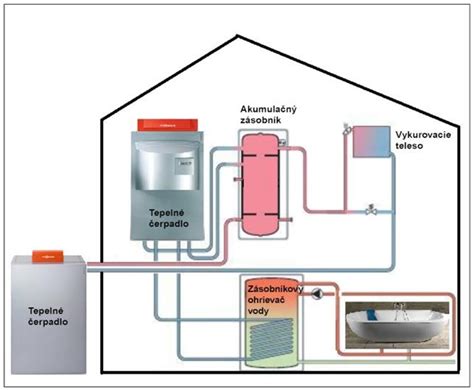

Vodná vykurovacia sústava využíva princíp vzájomného prepojenia zdroja tepla a vykurovacích telies uzavretým vodným okruhom. V zdroji sa vykurovacia voda ohrieva a prívodným potrubím sa rozvádza k jednotlivým vykurovacím telesám. Vo vykurovacom telese odovzdáva vykurovacia voda vplyvom rozdielu medzi teplotou v miestnosti a povrchovou teplotou časť tepelnej energie, čím sa ochladzuje, a vratným potrubím sa vracia späť do zdroja, kde sa opäť ohrieva.

Prepojenie Vykurovacích Telies

Vhodné priestorové usporiadanie potrubnej siete je základným predpokladom jej dobrého fungovania. Podľa spôsobu vzájomného prepojenia vykurovacích telies rozlišujeme dvojrúrkové a jednorúrkové sústavy.

• Dvojrúrkové sústavy: V najpoužívanejšej dvojrúrkovej sústave sa telesá prepájajú paralelne, t. z. že sa dá jasne rozlíšiť prívodné a vratné potrubie. Všetky telesá pracujú s vykurovacou vodou s rovnakou teplotou. Pri protiprúdovom (vetvenom) zapojení sa vratné potrubie vedie po rovnakej trase ako prívodné - iba s opačným smerom prúdenia vykurovacej vody. Dĺžka jednotlivých vykurovacích okruhov znevýhodňuje telesá umiestnené vo vzdialenejších miestach od zdroja. Súprudové (Tichelmannovo) zapojenie tieto negatívne vlastnosti eliminuje. Vratné potrubie sa vedie súbežne s prívodným tak, že pre každé miesto rozvodu je súčet dĺžky prívodného a vratného potrubia konštantný.
• Jednorúrkové sústavy: Jednorúrkové sústavy majú vykurovacie telesá zapojené sériovo - vykurovacia voda preteká postupne jednotlivými vykurovacími telesami zapojenými v okruhu. Teplota privádzanej vody do jednotlivých telies postupne klesá. Najjednoduchším variantom je prietokové zapojenie, ktoré je vhodné tam, kde sú umiestnené viaceré telesá s rovnakým charakterom vykurovacieho režimu. Pri prietokovom zapojení sa celý okruh správa ako jedno teleso s premennou teplotou a so spoločnou regulačnou armatúrou. Nevýhodou je vysoký hydraulický odpor okruhu, ako aj to, že jednotlivé telesá sa nedajú individuálne regulovať.

Podľa spôsobu vedenia rozvodu, na ktorý sa pripájajú prípojky vykurovacích telies, rozlišujeme horizontálne, vertikálne a hviezdicové sústavy.

Obeh Vody v Sústave

Dôležitým predpokladom správnej prevádzky vykurovacieho systému je zabezpečenie obehu vody v sústave. Ten je buď prirodzený, alebo nútený. Prirodzený obeh vzniká na základe rozdielnych hustôt vratnej (studenej) a prívodnej (teplej) vykurovacej vody. Nútený obeh je vyvolaný tlakom obehového čerpadla. K výhodám prirodzeného obehu patrí nezávislosť od dodávky elektrickej energie, k výhodám núteného obehu zase zabezpečenie lepších hydraulických a teplotných parametrov, dobrá regulácia a meranie spotreby tepla, ako aj urýchlenie zakúrenia. Prirodzený obeh je výhodný najmä pre sústavy s menším pôdorysom a väčšími výškovými rozdielmi medzi vykurovacími telesami a zdrojom tepla. Nútený obeh však ponúka mnohé ďalšie výhody: menovité svetlosti potrubí vychádzajú menšie (z dôvodu väčšej rýchlosti prúdenia), vykurovacie telesá možno umiestniť na úroveň zdroja tepla, má dobrú reguláciu a mnohé ďalšie.

Kvalita Obehovej Vody a Údržba Oceľových Vykurovacích Systémov

Kvalita obehovej vody je pre oceľové horúcovodné potrubia a celý vykurovací systém kľúčová. Aj v dnešných podmienkach je často do vykurovacích sústav doplňovaná voda, ktorej kvalita a zloženie závisí od konkrétnej lokality. Je však potrebné si uvedomiť, že voda, ktorá svojim zložením vyhovuje parametrom pitnej vody, je pre dopĺňanie vykurovacích sústav nevhodná. Je to dané jednak tvrdosťou (prevažne obsahom solí vápnika a horčíka), reakciou vody (pH) a obsahom rozpustených plynov vo vode. Zďaleka však nepostačuje samotná zmäkčená voda, ktorá má na oceľové materiály horšie účinky ako neupravená voda, ak neobsahuje ďalšie prísady.

Pri napúšťaní systému je potrebné zohľadniť aj použité konštrukčné materiály, nakoľko každý materiál má iné požiadavky na reakciu vody - pH. Z uvedeného je zrejmé, že vo vykurovacích sústavách nie je vhodné kombinovať viaceré typy materiálov, ak majú protichodné požiadavky na reakciu vody (pH). Pre materiály ako je meď a oceľ je vhodná zmäkčená voda s prídavkom fosforečnanov. Zmäkčená voda netvorí nánosy „vodného kameňa“. Fosforečnany zasa prispievajú ku korozívnej odolnosti materiálov. Pokiaľ je potrebné upraviť pH (znížiť), je to možné pridaním napr. prípravku TOPEKOR. TOPEKOR je vhodné použiť preventívne aj v starších vykurovacích sústavách, ktoré sú naplnené neupravenou vodou. Výrazne sa tým zlepší chod ventilov a budú eliminované nánosy vodného kameňa.

Príprava a Plnenie Systému

Po ukončení montáže vykurovacieho systému je potrebné vykonať jeho výplach. Výplachom sa odstránia mechanické nečistoty, zvyšky po zváraní a spájaní, tuky, oleje,.... Na výplach je potrebné použiť mäkkú vodu s odmasťovacími prostriedkami. V krajnom prípade je možné použiť aj neupravenú vodu. Všetky regulačné prvky je potrebné otvoriť na maximum a na maximum nastaviť aj výkon obehového čerpadla. Kotol necháme „nabehnúť“ pozvoľne (stačí iba polovičný výkon!). Túto podmienku je potrebné dodržať hlavne v prípade, ak je v systéme neupravená voda. Znižuje sa tým riziko tvorby vodného kameňa na výmenníku. Takto necháme systém v prevádzke cca 30 minút. Po vychladnutí systému vypustíme obehovú vodu do kanalizácie (pri použití chemikálií nutné neutralizovať napr. väčším množstvom čistej vody!).

Naplnenie vykurovacej sústavy je potrebné vykonávať výhradne upravenou vodou. Pri napĺňaní systému je potrebné otvoriť všetky regulačné ventily. Naplnenie vykurovacej sústavy vhodnou vodou je len polovičný úspech. Rovnako dôležité je aj odplynenie sústavy, čo má výrazný vplyv na koróziu v systéme. Odplynenie sústavy sa vykonáva priebežne s napĺňaním. Záverečné odplynenie odporúčame vykonávať pri maximálnej prevádzkovej teplote obehovej vody. Kotol vypneme (ak je čerpadlo ovládané samostatne tak aj čerpadlo) a necháme v kľude. Následne vykonáme odvzdušnenie. Na začiatku odporúčame pomalý nábeh kotla a odvzdušnenie podľa vyššie uvedených pokynov.

Pravidelná Údržba

Počas prevádzky odporúčame kontrolovať tesnosť systému. Prípadné straty obehovej vody je potrebné najprv riešiť utesnením systému, až potom doplnením chýbajúceho objemu vody. Odporúčame pravidelné kontroly a čistenie filtrov. V prípade opráv alebo servisných prác vypusťte iba nevyhnutný objem vody (uzavrite opravovanú časť). Ak hrozí zamrznutie sústavy, odporúčame plnenie systému nemrznúcou zmesou, ktorá je vhodnejšia ako vypustenie a opätovné plnenie sústavy. Pravidelne odporúčame vykonávať údržbu kotla, obehového čerpadla, expanznej nádoby a ďalších prvkov. Dôležitá je aj kontrola parametrov obehovej vody (napr. pomocou súpravy DUKE z našej ponuky), minimálne pred začiatkom vykurovacej sezóny.
