Ak vás čakajú betonárske práce na dome, chate alebo plote, je pravdepodobné, že budete používať vystužený betón. Železobetón je takmer všade okolo nás. Stal sa neoddeliteľnou súčasťou nášho života a každý, kto už betónoval, sa stretol aj s pojmom betonárska oceľ, ináč nazývaná aj armatúra. Betonárska oceľová výstuž je v betónových skeletoch veľmi dôležitá. Bez nej by skelety nemali takú pevnosť ani pružnosť a bola by tak ohrozená samotná podstata stavieb.
Ten poskytuje oproti prostému betónu, teda betónu bez výstuže, mnohé konštrukčné výhody. Betón má vysokú pevnosť v tlaku, ale v ťahu je jeho odolnosť minimálna. Bez výstuže by sa pri ohybe rýchlo praskal. Oceľová výstuž tento problém rieši - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok. Výstuž pomáha zvyšovať únosnosť betónu, ktorý má sám o sebe vysokú pevnosť v tlaku, ale nedostatočnú pevnosť v ťahu. Vďaka železobetónu vznikajú mosty s veľkými rozpätím, pevné stropy aj základové dosky, ktoré bez problémov unesú celé budovy.
Ďalšou výhodou je, že betón aj oceľ majú podobnú teplotnú rozťažnosť, a preto pri zmenách počasia pracujú spoločne, bez nadmerného namáhania spojov. Výstuž tak nielen zaisťuje stabilitu, ale aj predlžuje životnosť celej stavby. Správne navrhnutý a zrealizovaný železobetón vydrží desiatky rokov bez väčších opráv a odolá extrémnym podmienkam - od mrazov až po letné horúčavy.
Triedy a typy betonárskej ocele
Betónová výstuž, ľudovo nazývaná „roxor“, je oceľ zalievaná do betónu, ktorá zabezpečuje pevnosť v ťahu a odolnosť proti praskaniu. Betonárska oceľ je označenie zväčša kruhových tyčí z ocele, ktoré sa vkladajú do betónu. Betonárska oceľ sa nevyrába len v jednom univerzálnom prevedení. Podľa slovenskej normy STN 42 0139 sa rozlišuje viacero tried podľa ťažnosti, teda schopnosti materiálu odolávať ohybu a deformáciám. Ťažnosť môžeme definovať ako schopnosť materiálu byť plasticky, čo znamená, že nevznikajú trhliny a materiál ostane roztiahnutý. Práve táto vlastnosť určuje, či sa oceľ hodí skôr do plošných konštrukcií, do nosných vencov alebo do špeciálnych prvkov s vysokými nárokmi na pružnosť a pevnosť.
| Trieda | Označenie | Vlastnosti | Použitie |
|---|---|---|---|
| A | B500A | Normálna ťažnosť | KARI siete, plošné konštrukcie |
| B | B500B | Vysoká ťažnosť, vhodná na ohýbanie | Tyče, prúty do základov a vencov |
| C | B500C | Veľmi vysoká ťažnosť | Špeciálne konštrukcie |
Typy betonárskej výstuže
- Tyčová výstuž - klasické rebrované prúty s priemerom 6 až 32 mm, najčastejšie v triede B500B. Používajú sa do základov, vencov aj nosných konštrukcií a tvoria „kostru“ väčšiny železobetónových prvkov.

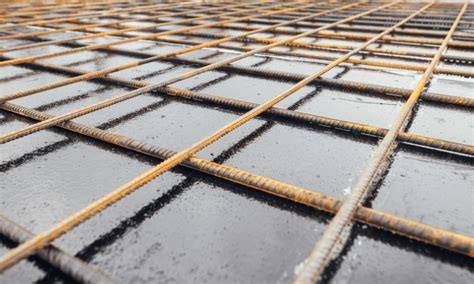

- KARI siete - zvárané siete z oceľových drôtov, najčastejšie B500A. Ideálne pre podlahové dosky, potery alebo základové dosky, kde rozkladajú zaťaženie a bránia vzniku prasklín. Ide o najčastejšie používaný materiál na vystužovanie základov. Tento typ montáže pozostáva z oceľových tyčí zváraných do siete s rôznym usporiadaním ôk (napr. 150x150 mm).

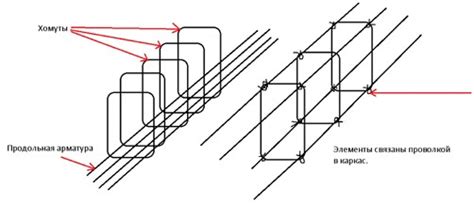

- Strmene - uzavreté obdĺžnikové či štvorcové prvky, ktoré zaisťujú správne držanie pozdĺžnych prútov. Prenášajú šmykové napätia a bránia rozovretiu konštrukcie, napríklad v pilieroch a stĺpoch.
- Rámová výstuž - hotové armokoše zložené z tyčí a strmeňov. Používajú sa tam, kde je potrebný pevný a presne pripravený základ - napríklad do monolitických základov, nosníkov alebo stĺpov - a šetria čas na stavbe.
KARI siete - rozmery a využitie
KARI siete sú obľúbeným typom betonárskej výstuže, pretože urýchľujú prácu a zaisťujú rovnomernú pevnosť konštrukcie. Namiesto viazania jednotlivých prútov sa používa hotová zváraná sieť, ktorú stačí položiť na podklad. Najčastejšie nachádzajú využitie v základových doskách, podlahách, poteroch a stropoch, kde pomáhajú prenášať zaťaženie a zabraňujú vzniku prasklín. Vyrábajú sa v rôznych veľkostiach ôk a priemeroch drôtov, takže možno zvoliť variant pre ľahké aj náročnejšie konštrukcie.
| Označenie | Priemer drôtu | Rozmer ôk |
|---|---|---|
| KA 16 | 4 mm | 100 × 100 mm |
| KD 37 | 5 mm | 150 × 150 mm |
| KY 50 | 8 mm | 150 × 150 mm |
Príprava a spájanie výstuže
Jednotlivé prúty výstuže musia vzájomne vytvoriť nepoddajnú kostru. Takúto kostru dosiahneme zviazaním výstužových prvkov viazacím drôtom alebo ich zvarením. Pri ohýbaní musia byť prúty upevnené, aby nikoho neohrozili. K samotnej fixácií výstuže sa používa mäkký viazací drôt, ktorý sa viaže v miestach kríženia výstuže. Namiesto viazania môžeme výstuž spojiť aj zváraním, čo ale nie je nosný spoj. Pomocná výstuž - pri betonáži, transporte alebo montáži má za úlohu udržať polohu prútov, ale patrí sem napríklad aj oko potrebné pri transporte.
Viazací drôt
Viazací drôt na spájanie prútov je na trhu dostupný vo viacerých variáciách. Najčastejšie používané priemery viazacích drôtov sú od 1,25 mm do 1,6 mm (tenší drôt nemusí poskytnúť spoľahlivé spojenie prútov a s drôtom väčšieho prierezu je problematické pracovať). Hlavnou požiadavkou na viazací drôt je, aby bol dobre „žíhaný“, to znamená, aby sa ľahko ohýbal a nepraskal pri viazaní. Viazací drôt sa dodáva v klbkách či rolkách, alebo v balíkoch s hmotnosťou cca 30 - 50 kg. Neodporúča sa krútenie drôtu príliš tesne, pretože drôt môže prasknúť. Viazacie kliešte a špirálový uťahovač sú bežné nástroje na prácu s viazacím drôtom.
Zváranie výstuže
V prípade, že sa rozhodneme oceľové prúty zvárať, je potrebné o oceli vedieť niekoľko základných údajov. Nie každá oceľ je totiž vhodná na zváranie a niektorá je zvárateľná len ťažko. Túto skutočnosť ovplyvňuje zloženie a podiel chemických prvkov. Oceľ je primárne zložená zo železa a maximálne z 2,06 % uhlíka. Materiály s vyšším podielom uhlíka sú známe ako liatina. Na zváranie sú vhodné čisté ocele, t. j. zliatiny s obsahom uhlíka menším ako 0,22 %. Spravidla platí, že čím má zliatina vyšší podiel nečistôt, tým ťažšie je zvárať oceľ.
Pred zváraním je potrebné výstuž pripraviť. Príprava zahŕňa očistenie ocele od hrubého znečistenia, hrdzavých častí (aby sa vo zvarovom kove nevyskytli žiadne spojovacie chyby) a oleja či mastnoty (tieto sťažujú proces zvárania, čo môže viesť k nespoľahlivým zvarom). V prípade väčšej hrúbky materiálu by ste mali konštrukčný diel pred zváraním predhriať, aby ste spomalili čas chladenia.
Príprava výstuže na stavbe
Betonárska výstuž sa na stavbu dodáva podľa objednaných priemerov. Oceľové drôty sa rovnajú v elektrických zrovnávačkách, kde sa súčasne aj strihajú na predpísanú dĺžku. Na požadovanú dĺžku sa musia nastrihať aj prúty. To všetko je nutné realizovať na bezpečnom mieste, aby neboli ohrození pracovníci. Oceľ nastrihaná na potrebnú dĺžku sa na elektrickej ohýbačke ohne presne podľa výkresu do žiadaného tvaru. Či už sa rozhodnete pre zváranie, alebo spájanie armovacej výstuže, vždy je potrebné dodržať základné technologické a bezpečnostné postupy pre vybranú technológiu.
How to tie rebar.
Správne použitie a ochrana proti korózii
Správne použitie betonárskej výstuže rozhoduje o životnosti celej stavby. Nestačí len vložiť prúty do betónu - kľúčové je riadiť sa projektovou dokumentáciou a statickým výpočtom, ktoré určujú množstvo aj rozmiestnenie ocele. Každá stavba je špecifická a len ten, kto ju navrhuje, môže poznať všetky detaily. Nezainteresovaný statik by mohol považovať navrhnutie výstuže prehnane naddimenzované alebo naopak. Ale statik vie, či sa do budúcna neplánuje dostavba ďalšieho podlažia, prípadne iné zmeny. Keď niečo betónujete, máte v dokumentácií zadanú aj stanovenú výstuž. Buď všeobecne nejakým základným popisom, ako sú kari siete s okami 150 x 150 mm, hrúbkou drôtu 6,0 mm a presahom minimálne 30 cm, alebo konkrétne špecifikovanými rozmermi. V takomto prípade viete, že máte použiť jednu kari sieť a pri skladaní sietí vedľa seba má byť presah 30cm. Toto je slovný popis, z ktorého je všetko jasné, ale popis môže byť aj náročnejší, ba dokonca, niekedy sa vypracovávajú armovacie výkresy. Tie úplne detailne popíšu všetku výstuž.
Ochrana výstuže pred koróziou
Najväčším nepriateľom betonárskej výstuže je korózia. Ak sa oceľ dostane do kontaktu s vlhkosťou a kyslíkom, začne hrdzavieť. Následkom toho sa objem ocele zväčšuje a v betóne vzniká tlak, ktorý spôsobuje praskliny a odlamovanie krycej vrstvy. To môže ohroziť stabilitu celej konštrukcie. Nedostatočné krytie ocele v betóne vedie ku korózii výstuže a praskaniu konštrukcie.

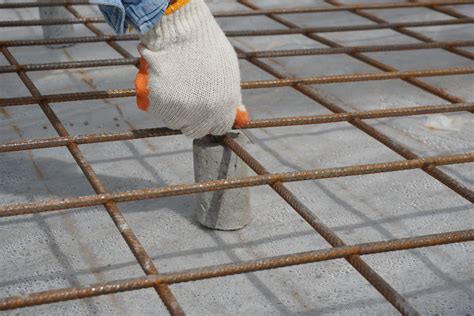

Rovnako dôležité je dodržať minimálne krytie betónu, pretože práve vrstva betónu chráni výstuž pred vlhkosťou a koróziou. Výstuž nikdy nesmie ležať priamo na zemi - používajú sa dištančné podložky, ktoré zabezpečia správnu polohu prútov v konštrukcii.
Korózia betonárskej výstuže a ako jej predchádzať:
- Krytie betónom - správna hrúbka betónu nad výstužou chráni oceľ pred vlhkosťou a agresívnymi látkami.
- Kvalita betónu - vyššia trieda betónu s menšou priepustnosťou obmedzuje prenikanie vody a solí.
- Dištančné podložky - zabraňujú tomu, aby výstuž ležala priamo na zemi, kde by bola vystavená vlhkosti.
- Antikorózne nátery alebo galvanizácia - pri špeciálnych konštrukciách možno použiť povrchovú ochranu výstuže.
Dôležitosť strmeňov a vibrácie betónu
Nepodceňujte strmene. Tieto nenápadné prvky prenášajú šmykové napätia a držia pozdĺžne tyče pohromade, takže práve vďaka nim vydržia stropy, vence či základy zaťaženie bez prasklín. Trvajte na tom, aby sa pri betónovaní použil vibrátor, lebo len armatúra, ktorá je dokonale obalená betónom má zmysel.
Používajte iba kvalitný materiál a dbajte na dostatočné prekrytie armatúry, dostatočnú vzdialenosť armatúry od debnenia či terénu. Armatúra, ktorá vychádza z betónu je nanič. Nepodceňujte preto armatúry a betóny.
Faktory ovplyvňujúce výber výstuže
Každý materiál má svoje výhody a obmedzenia, preto je dôležité zohľadniť špecifiká projektu. Bez ohľadu na to, či staviate rodinný dom alebo veľký priemyselný objekt, správna výstuž zabezpečí pevný základ, ktorý vydrží desaťročia. Medzi kľúčové faktory pri výbere výstuže patria:
- Typ konštrukcie - dom pre jednu rodinu zvyčajne stačí vystužiť výstužnou oceľou alebo kari sieťami.
- Zaťaženie konštrukcie - Ak bude konštrukcia vystavená vysokému zaťaženiu (napríklad vysoká budova alebo priemyselný objekt), bude vyžadovať zosilnenú výstuž.
