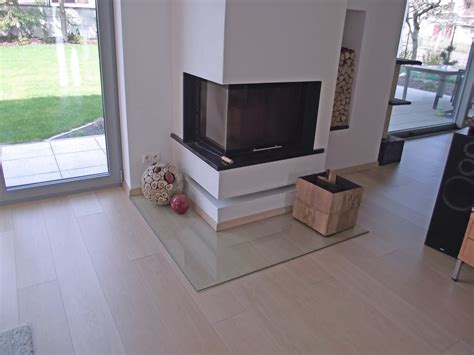

Snívate o vlastnom krbe? Pri plánovaní jeho výstavby nezabudnite okrem výberu krbovej vložky premyslieť aj obstavbu krbu. Ideálny čas na plánovanie krbu a jeho obstavbu je už počas projektovania domu, pretože jeho umiestnenie určuje využiteľnosť a účinnosť vykurovania. Mali by ste dbať na to, aby krb alebo krbové kachle boli umiestnené v najväčšom priestore a zároveň v strede domu.
Už počas stavebných prác by ste si mali vybrať ideálnu krbovú vložku. Ak sa nechcete zaoberať výberom krbu, odporúčame vám zveriť prácu odborníkom. Firma, ktorá má dlhoročné skúsenosti, zabezpečí pre vás všetko potrebné - od plánovania až po výstavbu. V záujme bezpečnosti a záruky sa pri stavbe krbu oplatí vybrať si profesionálov. Cenová ponuka na obstavbu či obloženie krbu - odporúčame si vždy dohodnúť osobné stretnutie, kde zostavíme presnú ponuku vzhľadom na všetky detaily.
Poskytnutie komplexných informácií a odborné poradenstvo - vypracujeme jedinečný plán, podľa vášho želania, no pri dodržiavaní protipožiarnych predpisov. Poskytneme podrobné informácie o pláne a ponúkneme najlepšie možnosti za primeranú cenu. Vytvorenie 3D vizuálneho návrhu - v prípade záujmu vypracujeme 3D vizuálny plán krbového diela.
Výber Krbovej Vložky a Typ Obstavby
Pre správny výber krbovej vložky je veľmi dôležité, stanoviť si, akým spôsobom bude krb používaný a čo od výsledku očakávame. A keďže vložka je iba jadrom celej stavby je dôležité rozhodnúť sa zároveň akým spôsobom bude stavba prevedená. V tomto návode na stavbu krbu svojpomocne bola použitá krbová vložka českého výrobcu Romotop - Heat 4G 59.50.04. V tomto návode na stavbu krbu svojpomocne bola použitá krbová vložka českého výrobcu Romotop - HEAT R 2G S 60.44.33.23.
Typy Obostavieb Podľa Spôsobu Kúrenia
Existuje niekoľko základných typov krbových obstavieb, ktoré sa líšia princípom odovzdávania tepla a sú vhodné pre rôzne účely.
| Typ Obstavby | Princíp | Výhody | Nevýhody | Ideálne Použitie |
|---|---|---|---|---|
| Teplovzdušný (Konvekčný) Krb | Základom je krbová vložka uložená v izolačnej obstavbe s rozvodmi teplého vzduchu do jednej alebo viacerých miestností. Dolnou mriežkou je vzduch nasávaný do obstavby, kde sa ohreje a následne sa vracia do miestnosti hornou mriežkou. | Lacná a jednoduchá stavba, rýchly nábeh tepla, jednoduché rozvody do viacerých miestností. | Nerovnomerné rozmiestnenie tepla, vírenie prachu, vysušovanie vzduchu. | Ako doplnkový zdroj tepla najmä v prechodných obdobiach. Vhodný na vykurovanie miestnosti, v ktorej je krb umiestnený. |
| Akumulačný Krb | Základom je teplovzdušné krbové ohnisko uzatvorené v akumulačnej obstavbe bez mriežok nasávania alebo výduchov. Teplo prestupuje do miestnosti sálaním cez akumulačný materiál. | Minimálna údržba, dlhá životnosť, prirodzené sálavé teplo, vhodné aj pre alergikov, po naakumulovaní tepla dlhodobé sálania (niekoľko hodín). Nedochádza k prekurovaniu miestností. | Dlhý nábeh tepla, vysoké zriaďovacie náklady, vysoké váhové zaťaženie podlahy, zložité rozvádzanie tepla do ďalších miestností. | Pravidelné kúrenie. Samotnú stavbu čisto akumulačných krbov ale odporúčame zveriť odborníkovi. |
| Kombinovaný Krb | Ide o kombináciu konvekčnej a sálavej obstavby. Obstavba je vytvorená z akumulačných materiálov a doplnená o mriežky. | Pomerne jednoduchá stavba, rýchly nábeh, jednoduché rozvody do viacerých miestností, po vyhasnutí sálanie naakumulovaného tepla. Principiálne je výhodou to, že keď potrebujete rýchlo zakúriť, mriežky otvoríte a dosiahnete aktuálny vyšší výkon. | Vírenie prachu, vysušovanie vzduchu, pomerne vysoká váha. | Veľmi univerzálny, vhodný na pravidelné aj príležitostné kúrenie. |
| Teplovodný Krb | Krb s teplovodnou vložkou, ktorá odovzdáva teplo do vykurovacieho systému. | Efektívne vykurovanie celého domu. | Vyššie zriaďovacie náklady, zložitejšia obsluha aj údržba. Pre správnu, bezpečnú funkciu a maximálne využitie nutnosť akumulačnej nádrže s veľkou litrážou. | Pravidelné kúrenie. Ten je nutné vybrať rovnako ako kotol na základe výpočtu tepelných strát miestnosti alebo stavby. |
Zároveň je potrebné si uvedomiť, že každá krbová vložka aj teplovodná odovzdá určitú časť tepla do miestnosti v ktorej sa krb nachádza (sálaním cez dvierka a obstavbu). Krb preto nie je vhodné umiestňovať do malých miestností. U teplovodných vložiek je to hodnota teplovzdušnej zložky tj. rozdiel medzi nominálnym výkonom a výkonom do vody. Príklad: Bežná lacná vložka s nominálnym výkonom cca.10kW cez sklo odovzdá do miestnosti zhruba 2kW výkonu + ďalšie teplo prostredníctvom výduchu na krbovej obstavbe.
Materiály pre Obstavbu Krbu
Pri stavbe krbu treba dbať na niekoľko okolností. Najdôležitejší je výber správnych materiálov pre samotnú obstavbu. Na obstavbu boli použité kalciumsilikátové dosky Skamotec.
Vhodné Materiály
U klasických krbov je obstavba zhotovená prevažne z izolačných materiálov ako sú napr.: silikáto-kalciové alebo vermikulitové dosky s vysokou tepelnou odolnosťou. U krbov s akumulačnou zložkou je táto obstavba vykonaná najčastejšie z akumulačných materiálov ako napr. akumulačné šamoty, keramické kachlice, prírodný kameň atď.
Nevhodné a Nebezpečné Materiály
Úplne nevhodné, niekedy aj nebezpečné sú materiály ako napr. rôzne stavebné tvarovky (ypor, ytong atď.), sadrokartóny (aj protipožiarne) alebo bežné stavebné betóny, ak nie sú dodatočne izolované z vnútornej strany. Všetky tieto materiály majú totiž nízku tepelnú odolnosť a časom dochádza k ich narušeniu alebo rozpadu. Rovnako nie je vhodné obstavbu z vnútornej strany izolovať rôznymi sklenými vatami s hliníkovými fóliami, tie sa totiž vo vysokej teplote rozpadajú a uvoľňujú sa z nich zdraviu škodlivé sklené vlákna. Poznám prípady ak stavebníci odborníci postavili krb na betónovú platňu.
PORFIX - Lepší volba než YTONG?
Dôležité Konštrukčné Prvky a Bezpečnosť
Okolo krbovej vložky z vonkajšej strany musí cirkulovať vzduch, inak by sa prehriala a došlo by k deformáciám. Samotná obstavba by od krbovej vložky na stranách bez skla mala byť vzdialená minimálne 5 cm, ideálne 10 cm. Táto medzera potom slúži na cirkuláciu vzduchu okolo samotnej vložky a zabraňuje jej prehriatiu a poškodeniu. Pri dokončovacích prácach keď už uzatvárame obostavbu okolo krbovej vložky je nevyhnutné nechať od krbovej vložky k obkladu aspoň 3 mm špáru.
Je potrebné dodržať minimálne vzdialenosti vložky od izolácie, ktoré uvádza výrobca v návode na obsluhu. Ak to v návode uvedené nie je, volí sa minimálna vzdialenosť vložky od izolácie (vzadu i po stranách) cca 10 mm na 1 kW výkonu vložky, nikdy však nie menej ako 70 mm.
Každá obstavba by zároveň mala mať tzv. falošný strop - je to izoláciou vytvorená vzduchová medzera, ktorá umožňuje zníženie tepelného zaťaženia stropu. Rovnako nesmieme zanedbať vzduchové prieduchy (mriežky), aby sme zabezpečili rovnomerný prietok a pohyb vzduchu v obstavbe.

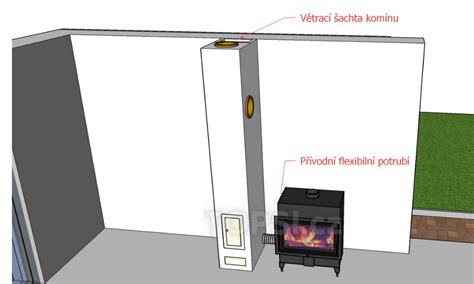

Prívod Externého Vzduchu (CPV)
Pripojenie krbovej vložky, či krbových kachlí na exteriérový prívod vzduchu, je v dnešnej dobe pasívnych a nízkoenergetických domov, prakticky nutnosť. Procesu horenia v krbovej vložke či kachliach sa v týchto prípadoch nedostáva dostatočné množstvo vzduchu a preto je potrebné zabezpečiť dostatočný prísun vzduchu z exteriéru. Ak by ste prívod vzduchu pre horenie z exteriéru nemali, tak v praxi by to znamenalo, že krbová vložka by nasávala vzduch z miestnosti. Často by ste museli v miestnosti vetrať, pretože by v nej bolo na nevydržanie a to práve kvôli chýbajúcemu kyslíku, ktorý by spotreboval krb na jeho správne horenie. Keďže každý krb potrebuje pre správne horenie pomerne veľa vzduchu, umožňuje zníženie vzduchového zaťaženia miestnosti s krbom. Najväčší prínos je v nízkoenergetických domoch.
Postup Stavby Obstavby Krbu Svojpomocne
Pokiaľ ste technicky zručný a máte chuť a odvahu si sám alebo svojpomocne postaviť krb, máme pre Vás návod. Na obstavbu sú ideálne kalciumsilikátové dosky Skamotec. V našom prípade sme chceli docieliť, aby odrezky z dosiek Skamotec boli čo najmenšie, preto sme zvolili šírku krbu 100 cm, hĺbku 65 cm a výšku 200 cm. Obstavba je ukončená vo výške 200 cm a je tak ukončená ešte pod skutočným stropom. V našom prípade sme chceli docieliť, aby krb nezaberal veľa miesta, preto sme zvolili minimálne rozmery krbu. Súčasťou obstavby môže byť aj praktický box, ktorý je možné využiť napr. na uloženie dreva, či umiestnenie poličiek a pod.
Krok 1: Príprava Materiálu a Nákres
Skôr ako začnete jednotlivé dosky lepiť a rezať, odporúčame ich napenetrovať. Používa sa penetrácia SILAPEN. Na penetráciu je možné použiť klasický valček. Všetky diely napenetrujte penetráciou Silapen. Na zadnú stenu si nakreslite vodiace čiary, podľa ktorých budete stavať konštrukciu budúceho krbu.
Krok 2: Konštrukcia Základu a Napojenie Dymovodu
Z jedného kusu dosky Skamotec narežte pásy so šírkou 10 cm. Narezané pásy nalepte na zadnú stenu pomocou lepidla Silaterm 6 kg. Narežte dosky na potrebnú šírku a prilepte ich na pripevnené pásky tak, aby dole vznikla 5 cm medzera. V mieste prestupu dymovodu do komína vyrežte do dosky otvor pomocou priamočiarej pílky. V prípade, že sa Vám nepodarí otvor urobiť presne, je možné ho kedykoľvek neskôr vyplniť napr. pomocou kachliarskej malty.
Krok 3: Inštalácia Krbovej Vložky a Dymovodov
Akonáhle usadíte krbovú vložku do potrebnej polohy, napojte ju pomocou dymovodov na komín. Problematikou voľby typu dymovodu sa podrobne zaoberáme v našom článku "Ktoré dymovody pre krb zvoliť?". Po pripojení vložky na komín kontaktujte odbornú kominársku firmu a nechajte si vystaviť revíziu pripojenie pece na komín. Následne sa vo vložke vykoná skúšobné zakúrenie, počas ktorého sa overí tesnosť spalinových ciest i samotnej vložky. Dôjde tiež k vypáleniu farieb a tmelov na dymovodoch a na samotnej vložke.
Krok 4: Stavebná Konštrukcia Obstavby a Otvory
Skôr, než nalepíte boky obstavby, je potrebné do dosky vyrezať otvor pre budúce zabudovanie výdychových mriežok. Pre pevnejší spoj a možnosť rýchlejšieho postupu odporúčame dosky okrem lepenia zabezpečiť aj pomocou samorezných vrutov. Podobným postupom vyrežeme tiež dosky, ktoré budú umiestnené okolo krbovej vložky. Tieto diely narežte tak, aby bola ponechaná medzera medzi krbovou vložkou a obstavbou cca. 1 cm. Táto medzera bude slúžiť ako tzv. dilatačná škára. Tá zaistí, aby krbová vložka nemohla vplyvom rozpínania po jej zahriatí obstavbu poškodiť. Rovnakým spôsobom pokračujte aj pri ostatných doskách obstavby. Dbajte pritom zvýšenú opatrnosť čo sa týka presnosti konštrukcie. Pomocou lepidla Silaterm 6 kg nalepte spodné diely obstavby. Obstavbu stavajte tak, aby sa dosky Skamotec nikde nedotýkali krbovej vložky, ani krycieho rámčeka. Pred pripevnením horného dielu si do neho vyrežte otvor pre budúcu inštaláciu výdychovej mriežky o veľkosti 16x45 cm. Hornú dosku obstavby prilepte tak, aby ste nezakrývali výdych teplého vzduchu z priestoru medzi izoláciou a zadnou stenou.
Krok 5: Inštalácia Výdychových Mriežok
Súčasťou všetkých nami ponúkaných výdychových mriežok je vždy tzv. montážny rámček. Zložte teda z výdychovej mriežky montážne rámčeky a zabudujte ich do obstavby. Do vyrezaného otvoru v doske naneste spojovaciu maltu a do nej potom zasuňte rámček. Samotná mriežka je potom do tohto rámčeka iba mechanicky zasunutá. Skôr, než nalepíte boky obstavby, je potrebné do dosky vyrezať otvor pre budúce zabudovanie výdychovej mriežky na pravej strane obstavby. Ak by sa Vám nepáčila nasávacia výdychová mriežka na pravej strane, možno ju premiestniť na ľavú stranu. V takom prípade by sa musel urobiť výrez v obidvoch stenách.
Krok 6: Konečná Povrchová Úprava
Či už plánujete konečnú povrchovú úpravu pomocou omietky, či obkladu, je predtým nutné na dosky naniesť tzv. nosnú vrstvu kachliarskej malty so sieťkou. Vystrihnite si teda zo sieťky pláty na boky a čelo obstavby. Namiešajte si dostatočné množstvo kachliarskej malty White 600 a pomocou hladidla ju naneste na povrch obstavby. Rovnakým spôsobom naneste kachliarskou maltu s perlinkou na všetky steny krbu. V rohoch obstavby možno použiť armovacie rohy. V tejto fáze je možné na krb buď naniesť fasádnu omietku, alebo krb obložiť kameňom, dlažbou apod. V prípade, že by ste chceli krb omietnuť, namiešajte si dostatočné množstvo kachliarskej omietky Silaterm Model a pomocou hladidla naneste na obstavbu. Po čiastočnom zaschnutí omietku vyhlaďte napr. hubovou omietkou. Povrch krbu je najdôležitejším dizajnovým prvkom, pretože tvorí najväčšiu časť viditeľného diela. Preto je potrebné venovať dostatok času už plánovaniu. Určité materiály si totiž vyžadujú inú konštrukciu obstavby. Pri výbere dizajnu pre povrch krbu sa musíme ubezpečiť, že je vyrobený z nehorľavého materiálu. Najčastejšie sa používa keramický obklad alebo hladká sadrová omietka, ktorá môže byť farebne upravená. Pred výberom obloženia odporúčame, aby ste nás kontaktovali, a pomôžeme vám určiť použiteľnosť vybraných materiálov. Spoločne nájdeme najlepšie riešenie pri dodržaní všetkých protipožiarnych predpisov. Preveďte konečný náter obstavby.
Funkcie a Vlastnosti Krbových Vložiek
V základe sa na výrobu krbových vložiek používajú 3 druhy materiálu a to liatina, oceľ a keramika/šamot.
Materiály a Konštrukcie Vložiek
U teplovodných vložiek sa dnes už používa konštrukcia výhradne z ocele z dôvodu lepšieho prenosu tepla, liatina sa používa iba na rošty. Keramická/šamotová výstelka je v tomto prípade veľkou výhodou. Pri krbových vložkách sa používajú najbežnejšie 3 typy konštrukcií a to:
- Liatinové vložky - ich nespornou výhodou je hlavne pomerne nízka cena.
- Liatinové vložky s keramickou/šamotovou výstelkou - oproti čisto liatinovým vložkám majú výhodu lepšieho spaľovania a šamotové ohnisko zároveň znižuje riziko dechtovania. Použitie keramiky/šamotu sa ale prejavuje na vyššej cene.
- Oceľová vložka s keramickou/šamotovou výstelkou - Opäť výhoda lepšieho spaľovania a šamotové ohnisko zároveň znižuje riziko dechtovania.
Technické Vlastnosti pre Komfort a Efektivitu
- Otváranie do hora (výsuv) - jeho výhoda je predovšetkým v tom, že pri otváraní je menšie riziko zadymenia do miestnosti a samotná vložka pôsobí estetickejšie.
- Ochladzovacia slučka - ochrana proti prekúreniu výmenníka u teplovodnej vložky - slúži ako ochrana pred prekúrením napr. v prípade výpadku elektrického prúdu.
- Klapka - umožňuje zregulovanie komínového ťahu pri spaľovaní. U teplovodných vložiek a vložiek s akumulačnými prstencami na výstupe dymovodu je použitie dosť sporné, keďže oba tieto typy by mali byť používané tzv. na plno pre správnu funkciu a prevádzku.
- Dvojité presklenie - znižuje prestup tepla cez presklenú časť (sálanie) a zároveň druhé (vonkajšie) sklo opticky zväčšuje ohnisko a pridáva vložke luxusnejší vzhľad.
- Sekundárne a terciálne spaľovanie - zvyšuje efektivitu spaľovania a znižuje produkciu emisii a mierne aj spotrebu paliva.
- Druhý plášť (teplovzdušný) - výhodné pre rozvádzanie vzduchu do ďalších miestností. Jednoduchšia a efektívnejšia inštalácia teplovzdušných rozvodov.
- Tepelná izolácia výmenníka teplovodnej vložky - zvyšuje množstvo odovzdaného tepla do teplovodného výmenníka.

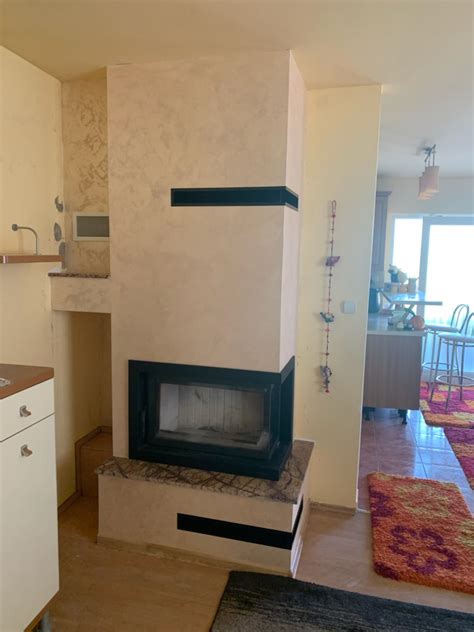

Časté Chyby pri Stavbe Krbu
Zdanie niekedy klame. Tento návod na stavbu krbu-kozuba som našla na českej stránke a bola som zhrozená, keď som to zbadala. Viete čo ma na tom najviac zarazilo a je na tom to najhoršie? Podmurovka vykonaná z Ytongu, privedenie prívodu vzduchu. Inštalácia teplovzdušného opláštenie - Už tu máme prvú zásadnú chybu! Na obrázku vidíte príliš veľa naloženého dreva v ohnisku, krbová-kozubová vložka je prehrievaná a do komína ide príliš vysoká teplota - Nerezové rúry zmenili farbu. Ďalšia zásadná chyba. Nevhodné vyhotovenie sopúchu! Použitá konštrukcia pre montáž sadrokartónu bude teplom pracovať a budú vznikať trhliny. Chyba „falošný” odvetraný strop. Použitý materiál na obostavbu krbu je sadrokartón. Celkový dojem z krbu -kozuba je veľmi dobrý a remeselne zvládnutý.
