Na tejto stránke uvádzame niekoľko podrobných návodov pre stavbu krbu svojpomocne. Všetky návody boli vytvárané s ohľadom na momentálne platné normy a s ohľadom na požiadavky výrobcov krbových vložiek pre ich obstavanie. Ako stavebný materiál boli v týchto prípadoch zakreslené kalciumsilikátové dosky Skamotec, či Silca, ktoré možno považovať za stavebno izolačný materiál s dostatočnou tepelnou odolnosťou. Tieto dosky je v prípade záujmu možné nahradiť izolačnými doskami Thermax Eco.
Obstavby teplovzdušných (a teplovodných) krbov sa v súčasnej dobe väčšinou staví z tepelne-izolačných materiálov, ako sú napríklad veľkoformátové kalcium-silikátové nebo vermikulitové desky. Sú pomerne lacné, práca s nimi je ľahká a rýchla. V tomto seriálu se věnujeme zejména krbu teplovzdušnému, tedy krbu, který předává své teplo převážně prouděním (konvekcí) - a to vzduchu proudícímu skrz jeho krbovou komoru. Tento typ obstavby je tak vhodný na vykurovanie miestnosti, v ktorej je krb umiestnený. Pokiaľ by ste chceli krbom vykurovať viac miestností, potom odporúčame voliť variant s dostavbou až po strop.
Prípravné práce a plánovanie
Dôležitosť plánovania
Pokiaľ ste technicky zručný a máte chuť a odvahu si sám alebo svojpomocne postaviť krb, máme pre Vás návod Ako postaviť krb od A po Z. Zvolit vhodný výkon krbu pro určitý vytápěný prostor je velice důležité. V minulém dílu jsme si vysvětlili, jak zvolit vhodný výkon krbu, což se pak v případě teplovzdušného krbu zároveň rovná potřebnému jmenovitému výkonu jeho krbové vložky. Pred samotnou stavbou je kľúčové si ujasniť viaceré požiadavky.
V dnešním pokračování si řekneme, jaké požadavky musí splňovat místo a prostor, kam plánujeme krb umístit. Jedná se například o nosnost podlahy pod krbem, bezpečnostní vzdálenosti od krbu, parametry komínu či zajištění dostatečného přísunu vzduchu pro spalování. Obstavba je ukončená vo výške 200 cm a je tak ukončená ešte pod skutočným stropom.
Výber krbovej vložky
Tento díl berte jako naše doporučení k nákupu krbové vložky. Nabídka krbových vložek v e-shopech bývá poměrně široká a laik se v ní těžko orientuje. Ale stejně jako v případě kteréhokoliv jiného sortimentu i tady existují lepší a horší produkty. V tomto návode na stavbu krbu svojpomocne bola použitá krbová vložka českého výrobcu Romotop - Heat 4G 59.50.04 ako príklad.
Príprava materiálu a podkladu
Skôr ako začnete jednotlivé dosky lepiť a rezať, odporúčame ich napenetrovať. Používa sa penetrácia SILAPEN. Na penetráciu je možné použiť klasický valček. V prípade použitia kalcium-silikátových izolačných desek Skamotec 225 je nutné je předem napenetrovat přípravkem Silapen.
Na zadnú stenu si nakreslite vodiace čiary, podľa ktorých budete stavať konštrukciu budúceho krbu. V našom prípade sme chceli docieliť, aby odrezky z dosiek Skamotec boli čo najmenšie, preto sme zvolili šírku krbu 100 cm, hĺbku 65 cm a výšku 200 cm. V našom prípade bude hĺbka krbu 65cm, čo je miera, ktorá zodpovedá požiadavku výrobcu krbovej vložky na jej dostatočné odvetranie.
Umiestnenie a pripojenie krbovej vložky
Výška a poloha vložky
Výšku vložky nad podlahou a přesnou svislou polohu nastavíme pomocí stavitelných nožek. Ty zvládnou vysunutí jen cca 50 mm. Pokud chceme mít vložku výše, použijeme standardní betonové dlažební kostky. Těmi podložíme nožky vložky a přilepíme je k podlaze.
Je potrebné dodržať minimálne vzdialenosti vložky od izolácie, ktoré uvádza výrobca v návode na obsluhu. Ak to v návode uvedené nie je, volí sa minimálna vzdialenosť vložky od izolácie (vzadu i po stranách) cca 10 mm na 1 kW výkonu vložky, nikdy však nie menej ako 70 mm.
Pripojenie na komín a externý prívod vzduchu
Akonáhle usadíte krbovú vložku do potrebnej polohy, napojte ju pomocou dymovodov na komín. Krbová vložka je napojená na komín pomocou kouřovodu. Ako kouřovod použijeme ocelový černý kouřovod s tloušťkou stěny 2 mm, průměr 200 mm (trubka + koleno 90°).

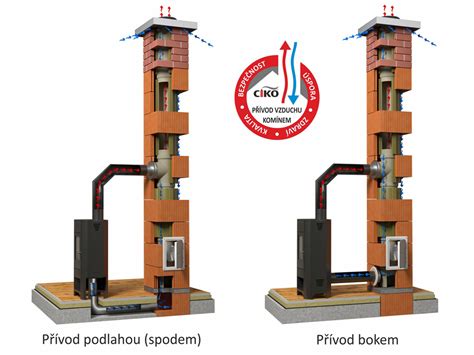

V prípade, kedy je vyústenie komína mimo osu vyústenie z kozubovej vložky, použite na dopojenie dve nastaviteľné kolená. Na oboch kolenách potom nastavte taký uhol, aby bolo možné obe kolená prepojiť rovnou rúrou. Tú na presný rozmer skráťte pomocou brúsky s rezacím kotúčom. Krbovou vložku napojíme na přívod vzduchu pro spalování z exteriéru. Ten je veden v podlaze a v místě krbu vystupuje z podlahy v podobě ohebného hliníkového potrubí.
Ako nainštalovať krbovú vložku na drevo | This Old House
Revízia a skúšobné zakúrenie
Po pripojení vložky na komín kontaktujte odbornú kominársku firmu a nechajte si vystaviť revíziu pripojenie pece na komín. Následne sa vo vložke vykoná skúšobné zakúrenie, počas ktorého sa overí tesnosť spalinových ciest i samotnej vložky. Dôjde tiež k vypáleniu farieb a tmelov na dymovodoch a na samotnej vložke. Problematikou voľby typu dymovodu sa podrobne zaoberáme v našom článku Ktoré dymovody pre krb zvoliť?.

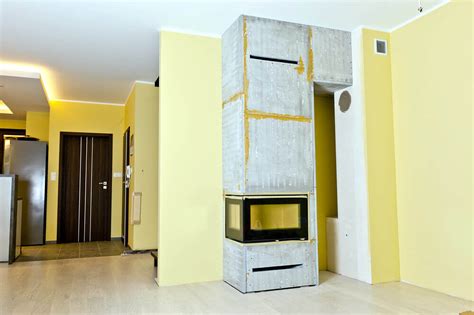

Stavba obstavby z kalciumsilikátových dosiek
Konštrukcia zadnej a bočných stien
Abychom mezi zadní stěnou komory a zdí vytvořili vzduchovou mezeru (požadované šířky cca 4 cm), nařežeme z izolačních desek (tloušťky 40 mm) úzké pásy (šířky cca 10 cm), které nalepíme ve svislém směru na zeď (pro lepení pásů na zeď použijeme lepidlo pro dané izolační desky). Lepené pásy můžeme ještě pojistit do zdi pomocí fosfátovaných vrutů a hmoždinek. A teprve až na tyto pásy budeme lepit izolační desky tvořící zadní stěnu krbové komory.
Z jedného kusu dosky Skamotec narežte pásy so šírkou 10 cm. Všetky diely napenetrujte penetráciou Silapen. Narezané pásy nalepte na zadnú stenu pomocou lepidla Silaterm 6 kg. Narežte dosky na potrebnú šírku a prilepte ich na pripevnené pásky tak, aby dole vznikla 5 cm medzera.
V mieste prestupu dymovodu do komína vyrežte do dosky otvor pomocou priamočiarej pílky. V prípade, že sa Vám nepodarí otvor urobiť presne, je možné ho kedykoľvek neskôr vyplniť napr. Norma uvádza, že ak je komín súčasťou obstavby, je potrebné ho tiež izolovať. V mieste výstupu komína rozdeľte dosku na dva kusy a vyrežte z každej strany elipsu zodpovedajúce vyústenie komína. Na tieto pásy budeme později lepit obě boční stěny krbové komory.
Pomocou lepidla Silaterm 6 kg nalepte spodné diely obstavby. Pre pevnejši spoj a možnosť rýchlejšieho postupu odporúčame dosky okrem lepenia zabezpečiť aj pomocou samorezných vrutov. Dbajte pritom zvýšenú opatrnosť čo sa týka presnosti konštrukcie.
Dilatačné škáry a vetracie otvory
Skôr, než nalepíte boky obstavby, je potrebné do dosky vyrezať otvor pre budúce zabudovanie výdychových mriežok. Podobným postupom vyrežeme tiež dosky, ktoré budú umiestnené okolo krbovej vložky. Tieto diely narežte tak, aby bola ponechaná medzera medzi krbovou vložkou a obstavbou cca. 1 cm.
Táto medzera bude slúžiť ako tzv. dilatačná škára. Ta zaistí, aby krbová vložka nemohla vplyvom rozpínania po jej zahriatí obstavbu poškodiť. Pri obezdívání vložky (přesněji krycího rámku vložky) dbáme na to, aby mezi deskami a rámkem po stranách zůstala cca 5-10 milimetrová mezera, která umožní tepelnou dilataci vložky po zahřátí. Tuto dilatační mezeru spolehlivě překryje lem krycího rámku. Obstavbu stavajte tak, aby sa dosky Skamotec nikde nedotýkali krbovej vložky, ani krycieho rámčeka. Rovnakým spôsobom pokračujte aj pri ostatných doskách obstavby.
Skôr než hornú dosku nalepíte, urobte do nej otvor pre budúce výdychovú mriežku. Hornú dosku obstavby prilepte tak, aby ste úplne nezakrývali výdych teplého vzduchu z priestoru medzi izoláciou a zadnou stenou. Spodní ventilační otvory musí být otočeny směrem nahoru ve směru proudění konvekčního vzduchu. Pokiaľ Vám umiestnenie výdychovej mriežky z ľavej strany obostavby nevyhovuje, je možné jej umiestnenie aj na pravej strane. Ak by sa Vám nepáčila nasávacej výdychová mriežka na pravej strane, možno ju premiestniť na ľavú stranu. V takom prípade by sa musel urobiť výrez v obidvoch stenách.
Inštalácia výdychových mriežok a revíznych dvierok
Súčasti všetkých nami ponúkaných výdychových mriežok je vždy tzv. montážny rámček. Samotná mriežka je potom do tohto rámčeka iba mechanicky zasunutá. Zložte teda z výdychových mriežok montážne rámčeky a zabudujte ich do obstavby. Do vyrezaného otvoru v doske naneste spojovacie maltu a do nej potom zasuňte rámček.
Do montážních rámečků vložíme ventilační otvory a mřížky. Ještě před vytvořením základní omítky vlepíme do příslušných otvorů zazdívací (montážní) rámečky ventilačních mřížek, ventilačních otvorů a také revizní krbová dvířka.
Doplnkové prvky (nika/box na drevo)
Súčasťou obstavby môže byť aj praktický box, ktorý je možné využiť napr. na uloženie dreva, či umiestnenie poličiek a pod. V tejto chvíli si nakreslite vodiace čiary budúcej ozdobné niky (či boxu na drevo). V našom prípade sme zvolili šírku niky 30 cm a výšku 170 cm. Na konštrukciu ozdobné niky (prípadne boxu na drevo) použite pevnejšia dosky Skamotec 50mm. Niku možno využiť niekoľkými spôsobmi. Môže slúžiť napr. ako ozdobná časť s policami, alebo sa môže hodiť, ako box na drevo.
Finálna povrchová úprava
Príprava podkladu pre omietku/obklad
Či už plánujete konečnú povrchovú úpravu pomocou omietky, či obkladu, je predtým nutné na dosky naniesť tzv. Nosnú vrstvu kachliarskej malty so sieťkou. Vystrihnite si teda zo sieťky pláty na boky a čelo obstavby. Namiešajte si dostatočné množstvo kachliarskej malty White 600 a pomocou hladidla ju naneste na povrch obstavby. Rovnakým spôsobom naneste kachliarskou maltu s perlinkou na všetky steny krbu. V rohoch obstavby možno použiť armovacie rohy. Prvým krokem u základní omítky je zpevnění vnějších hran krbu pomocí klasických ocelových rohů.

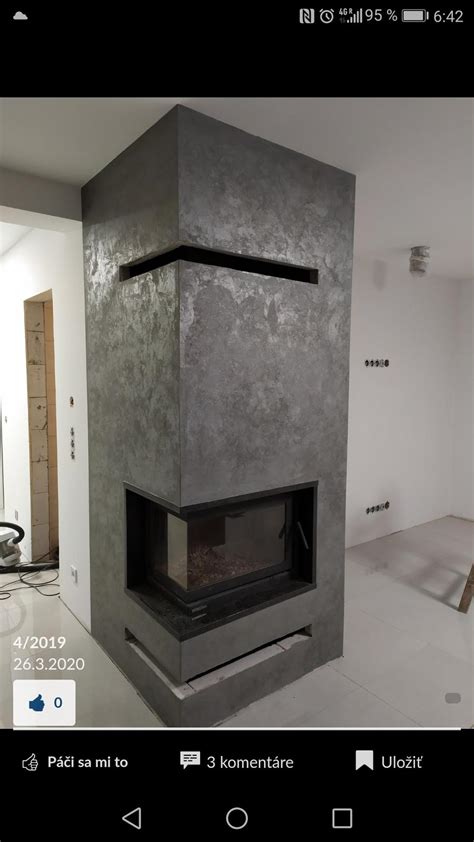

Aplikácia finálnej omietky alebo obkladu
V tejto fáze je možné na krb buď naniesť fasádnu omietku, alebo krb obložiť kameňom, dlažbou apod. V prípade, že by ste chceli krb omietnuť, namiešajte si dostatočné množstvo kachliarskej omietky Silaterm Model a pomocou hladidla naneste na obstavbu. Po čiastočnom zaschnutí omietku vyhlaďte napr. Po vytvrzení základní omítky na ni můžeme nanést finální dekorativní omítku.
Pre finálnu omietku krbu máme na výber celkom tri rôzne omietky s rôznymi zrnitostami. Jedná se o zcela hladkou brousitelnou omítku Silaterm FINISH, dále omítku s běžnou zrnitostí do 0,63 mm Silaterm MODEL a omítku s větším zrnem do 1,5 mm Silaterm ST-H. Nakoniec vykonajte konečný náter obstavby.
Bezpečnosť a časté chyby
Dôležité bezpečnostné vzdialenosti a parametre
Pre bezpečnú a správnu prevádzku krbu je nevyhnutné dodržať odporúčané vzdialenosti a parametre, ktoré sú stanovené výrobcom krbovej vložky a príslušnými normami.
| Parameter | Požiadavka |
|---|---|
| Minimálna vzdialenosť vložky od izolácie (vzadu a po stranách) | cca 10 mm na 1 kW výkonu vložky, nikdy nie menej ako 70 mm |
| Nehorľavá podlaha pred krbom (od hrany ohniska) | minimálne 80 cm |
| Nehorľavá podlaha po stranách krbu (od bližšej bočnej hrany ohniska) | minimálne 40 cm |
| Hĺbka krbu pre dostatočné odvetranie (príklad) | 65 cm (podľa požiadaviek výrobcu) |

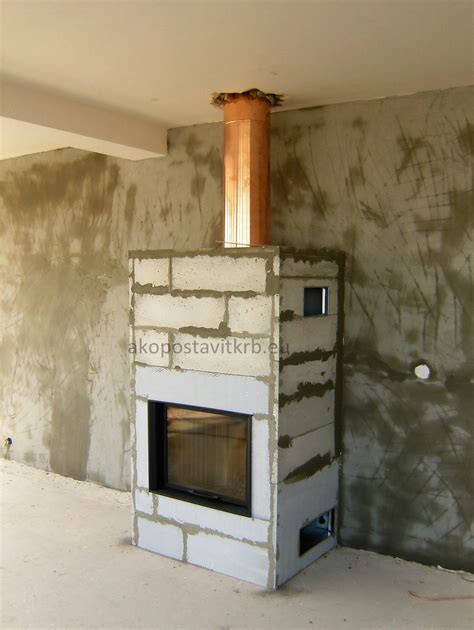

Typické chyby pri svojpomocnej stavbe
Pri svojpomocnej stavbe krbu sa často vyskytujú chyby, ktoré môžu ohroziť bezpečnosť alebo funkčnosť. Medzi najčastejšie patria: Podmurovka vykonaná z Ytongu, privedenie prívodu vzduchu. Inštalácia teplovzdušného opláštenie - Už tu máme prvú zásadnú chybu! Na obrázku vidíte príliš veľa naloženého dreva v ohnisku, krbová-kozubová vložka je prehrievaná a do komína ide príliš vysoká teplota - Nerezové rúry zmenili farbu. Ďalšia zásadná chyba je nevhodné vyhotovenie sopúchu!
Použitá konštrukcia pre montáž sadrokartónu bude teplom pracovať a budú vznikať trhliny. Chyba „falošný” odvetraný strop. Použitý materiál na obostavbu krbu je sadrokartón. Takéto chyby môžu viesť k vážnym problémom.
