Teplá voda v domácnostiach dnes patrí k úplným samozrejmostiam. Používa sa na množstvo bežných činností od sprchovania až po upratovanie domácnosti. Na zabezpečenie teplej vody existuje viac možností, jedným z efektívnych a viacúčelových spôsobov je ohrev vody v zásobníkoch, resp. ľudovo nazývaných bojleroch, ktoré rovnako nazývame aj akumulačným ohrevom vody. Viete si predstaviť, že by ste nemali doma teplú vodu? Asi sotva.
Nádoba väčšinou valcovitého tvaru, v ktorej sa uskladňuje ohriata voda s priamym alebo nepriamym ohrevom. Buď sa voda pripravuje v zásobníku priamo (horák, elektrická špirála), alebo sa teplo privádza nepriamo, a to z externého primárneho zdroja (kotol, solár, fotovoltika). V prípade nepriameho ohrevu zásobník funguje ako výmenník, kde ohriata voda cirkuluje v špirále navinutej v celom objeme zásobníka a odovzdáva teplo vode, ktorá sa v zásobníku nachádza.
Typy zásobníkových ohrievačov
Nepriamo ohrievané zásobníky napájané z dvoch nezávislých zdrojov tepla sa nazývajú bivalentné a z troch nezávislých zdrojov tzv. trivalentné. Ako príklad dvoch nezávislých zdrojov bivalentného zásobníka môžeme uviesť kombináciu dvoch primárnych zdrojov, a to plynového kotla a solárneho kolektora. Sú samostatné zásobníky, ktoré zabezpečujú ohrev vody napr. pomocou plynovho horáka, ktorý je integrovaný priamo v zásobníku. V podstate ide o samostatný plynový kotol, ktorý však plní len funkciu ohrevu vody. Takýto zásobník je úplne nezávislý od plynového kotla pre ústredné kúrenie. Spaliny odchádzajú najčastejšie do komína. Výhodou tohto riešenia v porovnaní s nepriamo výhrevným zásobníkom je to, že zdroj tepla v lete nemusí byť v prevádzke vôbec, lebo ohrev vody zabezpečuje samostatne fungujúci zásobník (ktorý je úplne nezávislý na plynovom kotle, resp.
Príprava teplej vody v nepriamo výhrevnom zásobníku sa vo väčšine prípadov rieši ako súčasť centrálneho vykurovacieho systému. Zdrojom tepla je kotol ústredného kúrenia, pričom voda v zásobníku sa ohrieva prostredníctvom výmenníka. V takom prípade hovoríme o nepriamo výhrevných zásobníkoch teplej vody. Keďže primárny zdroj energie pre ohrev vody je voda, ktorá cirkuluje v ústrednom kúrení, nemožno ich použiť úplne všade. Patria ale v súčasnosti medzi najefektívnejšie pracujúce zásobníky. Sú ideálne pre inštaláciu do rodinných domov i rôznych sociálnych zariadení, s možnosťou napojenia niekoľkých odberných miest teplej vody na viacerých podlažiach.

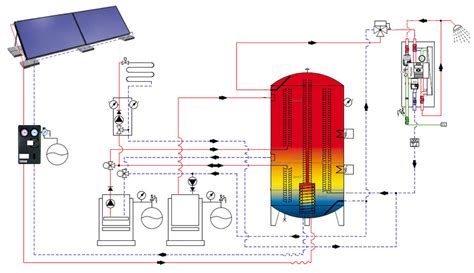

Bivalentné zásobníky sú dnes najvyužívanejšie nepriamo výhrevné zásobníky na ohrev vody. Ako z ich názvu vyplýva, ohrev vody je v takomto zásobníku zabezpečený z dvoch nezávislých zdrojov. Kombináciou dvoch nezávislých zdrojov si otvárame možnosti nebyť závislý len od jedného primárneho zdroja. Súčasnosť nám ponúka možnosť kombinovať klasické zdroje tepla s inými obnoviteľnými zdrojmi. Jednou z najpopulárnejších kombinácií je kombinácia plynového kotla a solárneho systému. Výhodou bivalentného ohrevu vody je aj obmedzenie cyklovania hlavného zdroja tepla v čase mimo vykurovacej sezóny, kedy je potrebná len príprava teplej vody.
Princíp fungovania a typy zásobníkov

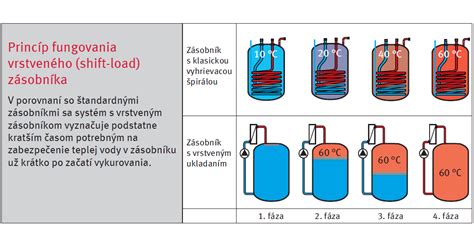

Podľa spôsobu ukladania teplej vody v tele zásobníka rozdeľujeme zásobníkové ohrievače na zmiešavacie a vrstvené. V praxi sa najviac inštalujú zmiešavacie zásobníky s nepriamym ohrevom teplej vody a v spojení s plynovým kotlom. Princíp fungovania týchto zásobníkov je založený na tom, že výmenník v tvare špirály je umiestnený v dolnej časti zásobníka, odkiaľ sa zároveň privádza aj studená voda, ktorá ma byť ohriata. Ohriata voda prirodzene stúpa hore, pričom sa zmiešava s ostatnou vodou v zásobníku. Tento spôsob ohrevu tak zabezpečí, že voda je v celom objeme zásobníka ohriata približne na rovnakú úroveň. Nevýhodou takéhoto riešenia je to, že po zapnutí ohrevu je potrebné pomerne dlho čakať na to, kým sa voda ohreje na požadovanú teplotu, samozrejme, závisí to aj od objemu zásobníka. Dodatočný ohrev vody pri čiastočnom vypustení ohriatej vody sa však dá zabezpečiť už s minimálnymi nákladmi (resp.
Ďalšou kategóriou sú takzvané vrstvené zásobníky, ktorých hlavnou výhodou je, že nám dávajú okamžitú dostupnosť teplej vody a zároveň záruku stabilnej teploty aj pri väčšom odbere vody. Zjednodušene povedané, je to kombinácia prietokového ohrevu a vrstvenia vody v zásobníku. Voda sa v tomto prípade ohrieva na princípe prietokového ohrevu, pričom teplá voda sa za pomoci čerpadla akumuluje v hornej časti zásobníka bez premiešania s nižšími, chladnejšími vrstvami. Vďaka tomuto riešeniu je určité množstvo teplej vody k dispozícii už za veľmi krátky čas po zapnutí ohrevu, a čo je veľmi dôležité, na ohriatie vody na požadovanú teplotu postačuje aj nižšia teplota. Použitie vrstveného zásobníka je najideálnejšie v kombinácii s plynovým kondenzačným kotlom, nakoľko umožňuje ohrev vody na požadovanú teplotu medzi 55 °C až 60 °C aj v kondenzačnom režime. Teplota vody do 60 °C je dôležitá aj z pohľadu tvorby vodného kameňa, ktorý sa vo väčšej miere v zásobníku ukladá práve pri vyššej teplote. Zníženie tvorby vodného kameňa tak zvyšuje efektívnosť a životnosť samotného zásobníka. V prípade klasického zásobníka musí vykurovacia voda dosahovať teplotu až 80 °C, čo znamená, že kotol v čase prípravy teplej vody nemôže pracovať v kondenzačnom režime.
Princíp fungovania bojlera obojživelníka
Bojler obojživelník predstavuje kombinovaný ohrievač pre prípravu teplej vody. Toto riešenie umožňuje počas vykurovacieho obdobia ohrievať vodu popri vykurovaní a v letných mesiacoch pomocou elektrickej energie. Ak kotol prestane z rôznych dôvodov kúriť, tak sa voda môže automaticky zohrievať pomocou elektrického ohrievacieho telesa. Pri výpadku elektrickej energie sa na druhej strane nemusíte báť, že vodu na umývanie budete treba zohrievať v hrnci na sporáku. Kúpou bojlera obojživelníka získate praktické a komfortné riešenie, ktorého výhody predčia aj o niečo vyššie obstarávacie náklady v porovnaní s klasickým elektrickým bojlerom.
Ohrievač vody s kombinovaným ohrevom je vhodnou alternatívou pre domácnosti, kde sa kúri vodou. Táto kombinácia vám zaručí zníženie nákladov. Kombinovaný ohrev totiž umožňuje využívať aktuálny vykurovací systém na prípravu teplej vody, a tak šetrí náklady na jej prípravu. Toto zariadenie vyniká vysokou úspornosťou a nízkou energetickou náročnosťou. Obľúbené je aj pre svoju jednoduchú inštaláciu, intuitívne ovládanie a bezproblémovú údržbu. Zabezpečuje ju bezpečnostný termostat s poistkou proti zamrznutiu vody a prehriatiu zariadenia s funkciou resetu. Montáž kombinovaných ohrievačov vody sa dá vykonať takmer v každej kúpeľni. Nie všetci však majú veľké kúpeľne a bytové jadrá. Kombinovaný bojler sa však zmestí prakticky všade. Nemusíte sklamať klienta, že tento konkrétny model si nemôže vybrať z dôvodu zlého umiestnenia prípojky. V našej ponuke nájdete modely s horizontálnym aj vertikálnym zavesením. To sa vám s kombinovaným bojlerom nestane.
Technické parametre a úspora energie
Zásobníky ohrievajú vodu do zásoby, čiže ohriatu vodu akumulujú na ďalšie použitie. Pri nastavení optimálnej teploty by obsah zásobníka mal vydržať počas celého dňa až do ďalšieho odberu. Zásobníkový ohrievač dokáže poskytnúť vodu so stabilnou teplotou a vo veľkom množstve za krátky čas. Ak je zásobník správne umiestnený, nastavený a udržiavaný, je tento spôsob ohrevu veľmi efektívny. Energia sa však míňa nie len na ohrievanie neskôr spotrebovanej vody, ale spotrebuje sa aj na krytie tepelných strát, ktoré vznikajú únikom tepla hlavne cez steny zásobníka. Preto je veľmi dôležitým kritériom pri výbere zásobníka hodnota koeficientu merných tepelných strát. Zjednodušene povedané, ide o koeficient, ktorý ukazuje, koľko tepla sa stratí na objem 1 litra vody, ak voda v bojleri stojí 24 hodín po jej zohriatí. Koeficient by mal byť uvedený na štítku bojlera, tak ako to už dnes poznáme aj z iných spotrebičov. Najúspornejšie sú, samozrejme, spotrebiče s koeficientom zaradeným do triedy A. Tieto zásobníky bývajú izolované vysoko kvalitným izolačným materiálom, ktorý zabezpečuje v porovnaní so starými typmi zásobníkov až trikrát nižšie straty.
Najlepším miestom pre umiestnenie zásobníka je vykurovaný priestor, tak aby boli straty čo najmenšie. Je nevhodné umiestňovať zásobníky do chladných miestností, napr. Ďalším miestom strát sú prepojovacie potrubia medzi zásobníkom a miestom odberu teplej vody. Je preto dôležité, aby sa spotrebič (napríklad umývadlo) nachádzal čo najbližšie k zásobníku. Najvhodnejšia vzdialenosť je približne do 2 m.
Správne dimenzovanie a inštalácia
Ak chceme, aby bol ohrev vody v zásobníku efektívny, je veľmi dôležité, aby bol zásobník správne nadimenzovaný. Čo to vlastné znamená? Veľkosť zásobníka je potrebné nadimenzovať tak, aby zodpovedal reálnej spotrebe rodiny a technickému riešeniu. Ak použijem zásobník s príliš veľkým objemom, tak zbytočne ohrievame priveľké množstvo vody, naopak, v prípade navrhnutia malého zásobníka dospejeme zas k nedostatku teplej vody. Rovnako to súvisí aj s technickým riešením v prípade kombinácie ohrevu vody so solárnym ohrevom alebo fotovoltikou. Tu musíme zásobník nadimenzovať tak, aby sme dosiahli jeho dostatočnú akumulačnú schopnosť, aby sme v čase prebytku slnečnej energie vedeli akumulovať dostatok energie na obdobie s nedostatkom slnečnej energie.
Všeobecne platí, že v priemernej domácnosti sa za bežnú priemernú dennú spotrebu teplej vody na jednu osobu počíta približne 50?l. Napríklad pre dve osoby by mal postačovať zásobník s objemom približne 80 až 100 l a, zákonite, napríklad pri štvorčlennej rodine by mal postačovať zásobník o objeme od 150 do 200 l. Inštaláciou moderného zásobníkového ohrievača je možné ušetriť značné náklady na ohrev vody. Je však potrebné nepodceniť rady odborníkov v tejto oblasti.
Obojživelný bojler na teplú vodu Grubmann s objemom 200 litrov bol vyvinutý s dôrazom na úsporu energií a vysokú životnosť. Jeho vnútorná nádrž je vyrobená z nerezovej ocele, ktorá zabraňuje tvorbe korózie. Vo vnútri bojlera sa nachádzajú 2 nerezové špirálové výmenníky (2,2 m² + 1,1 m²), ktoré zabezpečujú ohrev vody pomocou tepelného čerpadla, solárnych panelov, alebo plynového kotla. Voda v bojleri môže byť ohrievaná aj dodatočne, alebo samostatne pomocou tepelnej špirály s výkonom 3kW. Pre zvýšenie životnosti je vo vnútri obojživelného bojlera silná magnéziová anódová tyč. Táto anóda zabraňuje usádzaniu vodného kameňa čím sa znižuje potreba častých opráv, alebo výmeny bojlera.Obojživelný bojler je izolovaný až 50mm hrubým polyuretánovým zateplením, ktoré účinne udržiava teplotu vody čím znižuje náklady na elektrickú energiu. Vďaka svojim vlastnostiam a praktickému dizajnu je 200l obojživelný kombinovaný bojler Grubmann ideálnym riešením pre rodiny a stredne veľké až veľké domácnosti, o veľkosti 2-3 dospelých + 2-3 deťmi. Vďaka jeho veľkorysej veľkosti obsiahne aj komerčné budovy.
Kombinácia s kotlami na tuhé palivo
Kotly na tuhé palivo, po istom období, keď ustúpili do úzadia, sa ukazujú ako stále pomerne populárne. Veľká časť ľudí, ktorí modernizuj svoj systém ústredného kúrenia - prerábajú ho na efektívnejší uzavretý systém, pričom sa často rozhodujú aj pre inštaláciu tepelného čerpadla alebo plynového kúrenia - však zvažuje ponechanie kotla na tuhé palivo ako záložného zdroja tepla. Problémom býva odporúčanie, aby kotol na tuhé palivo pracoval v otvorenom okruhu ústredného kúrenia. Otvorený okruh je stručne povedané taký systém ústredného kúrenia, aký bol kedysi štandardom - voda, ktorá cirkuluje v potrubiach, má kontakt s prívodom vzduchu. Tento kontakt sa uskutočňuje cez expanznú nádobu, ktorá sa nachádza v najvyššom bode systému (zvyčajne je to povala, podkrovie a pod.). Prívod vzduchu znamená väčšiu náchylnosť na tvorbu vodného kameňa, preto sa dnes od tohto systému ustupuje v prospech uzavretých systémov, ktoré sú „zdravšie“, dlhodobo si udržujú svoju efektívnosť a pomalšie sa zanášajú vodným kameňom. Otvorené okruhy však majú svoje výhody - napr. sú bezpečnejšie pre zdroje tepla s veľkou zotrvačnosťou, teda všetky, ktoré fungujú na princípe otvoreného ohňa - kotly na uhlie, drevo, kotly na tuhé palivo, ale aj krby s vodným plášťom a pod.
Modernizácia vykurovania v budove často znamená výmenu starého otvoreného systému za novší uzavretý. Uzavretý systém, niekedy nazývaný tlakový, nemá kontakt so vzduchom a nemá otvorenú expanznú nádobu. Z tohto dôvodu je „zdravší“, pretože procesy tvorby vodného kameňa v inštalácii sú minimalizované. Avšak uzavretá tlaková inštalácia by nemala obsluhovať kotly na tuhé palivo - na rozdiel od otvorených systémov by sa mohli prehriať, spôsobiť nebezpečný nárast tlaku (ktorý by nemal únik) a poškodiť systém. Na druhej strane v nej môžu pracovať „jemnejšie“ moderné zdroje tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá - v ich prípade riziko prehriatia neexistuje. Kotol na tuhé palivo by mal vzhľadom na svoju špecifickosť zostať v otvorenom systéme, ktorý obsahuje expanznú nádobu. Montáž do uzavretého tlakového systému je dokonca právne zakázaná, pokiaľ výrobca kotla výslovne neuviedol iné možnosti. Ak máme v dome uzavretý systém, v ktorom pracujú radiátory alebo podlahové kúrenie, a zároveň chceme ponechať kotol na tuhé palivo ako záložný zdroj tepla, je potrebné vytvoriť kratší otvorený systém, v ktorom bude možné kotol nainštalovať. Tento otvorený systém musí byť spojený s uzavretou inštaláciou tak, aby umožňoval prenos tepla z kotla na radiátory alebo podlahové kúrenie.

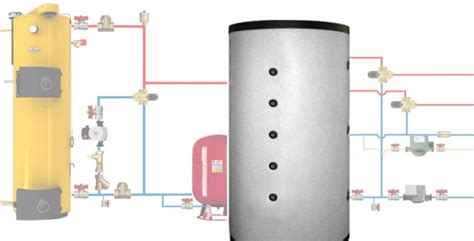

Doskový výmenník tepla je malé zariadenie, ktoré pozostáva z balíka tvrdospájkovaných oceľových dosiek a má dva prietokové kanály. Jeden kanál je priamo pripojený k otvorenému okruhu kotla na tuhé palivo. Druhý je pripojený k odbernej inštalácii - uzavretej, tlakovej. Pripojenie kotla na tuhé palivo k uzavretému systému pomocou výmenníka tepla nie je zložité, ale musí byť dôkladne naplánované. Nižšie nájdete zjednodušený schéma takejto inštalácie, v ktorej sa nachádza doskový výmenník tepla - použitý na spojenie dvoch systémov - uzavretého a otvoreného. Schéma je zjednodušená - môže byť výrazne rozšírená, napríklad v uzavretej časti na pravej strane môže byť pripojený ďalší zdroj tepla (prispôsobený na prácu v uzavretom systéme).
Podmienkou správnej funkcie takéhoto systému je správne zvolený výmenník tepla pre kotol na tuhé palivo. Častou chybou je výber výmenníka tepla s takým výkonom (vyjadreným v kW), aký má výkon kotla. Spoločnosť Nordic Tec, ako dodávateľ výmenníkov tepla, odporúča dodržiavať základný prepočet - teda 0,3 m² plochy dosiek výmenníka tepla na 10 kW výkonu kotla na tuhé palivo. To v podstate zaručuje správnu funkciu po celé roky. Samozrejme, tento prepočet bol vypracovaný pre doskové výmenníky značky Nordic Tec a môže sa mierne líšiť pri výmenníkoch iných značiek (dosky sa môžu líšiť tzv.
Z vyššie uvedených dôvodov je potrebné sa vyhnúť montáži kotlov na tuhé palivo v uzavretom okruhu. Právne predpisy upravujúce túto otázku na Slovensku síce umožňujú takúto možnosť, avšak tá je podmienená dodatočnými požiadavkami, ako je inštalácia dodatočných zabezpečení.
Čo je to kotol a ako funguje?
Bez teplej vody si svoj život vieme predstaviť len veľmi ťažko. Jej prívod do domácnosti však neraz zvyknú sprevádzať komplikácie. Vtedy prichádza na rad ohrievač vody. Obľube sa teší najmä elektrický zásobníkový ohrievač vody, ktorý poznate z minulosti pod pojmom elektrický bojler. Počuli ste už ale o zariadení bojler obojživelník?
Elektrický zásobníkový ohrievač vody, teda elektrický bojler, je v slovenských domácnostiach populárny dlhé roky. Ide totiž o spoľahlivé zariadenie, ktoré vám prinesie maximálny komfort teplej vody, bez ohľadu na silu rozvodov. Neoceniteľnou výhodou elektrického bojlera je tiež možnosť využiť špeciálnu sadzbu elektriny. Elektrický bojler je dnes možné vhodne nahradiť moderným zariadením s technológiou tepelného čerpadla, ktoré vám prinesie ešte viac úspor. Tomuto riešeniu sme sa venovali v minulom článku.
