Tento návod poskytuje podrobné pokyny pre montáž obkladových panelov Abitibi, ktoré sú vyrobené z tvrdeného polystyrénu. Panely sú vhodné na obklad rôznych povrchov, ako sú omietka, tehly, staré obloženie, drevo či umakart. Pri správnej inštalácii vytvoria odolný a estetický povrch.
Pred začatím montáže je dôležité dôkladne skontrolovať podklad a pripraviť ho podľa pokynov. Všetky plochy, na ktoré bude systém aplikovaný, musia byť bezchybne súdržné a zbavené prachu, mastnoty či iných nečistôt. V prípade nerovností je potrebné podklad vyrovnať. Minimálna požiadavka na prídržnosť podkladových vrstiev je 1,5 N/mm².
Príprava podkladu
- Skontrolujte súdržnosť všetkých vrstiev podkladu.
- Ideálnym podkladom sú minerálne materiály.
- V prípade nerovností podklad vyrovnajte dvojmetrovou latou.
- Odstráňte všetky uvoľnené časti podkladu.
- Plochy z pórobetónových tvárnic opatrete vhodnou penetráciou alebo minimálne 10 mm hrubou vrstvou hrubé jadrové omietky.
- Pri zvýšenej vlhkosti muriva je zakázané vykonávať montáž bez predchádzajúceho odstránenia príčin vlhkosti a zabezpečenia vyschnutia muriva.
Pred započatím prác je nutné zakúpené panely nechať v inštalovanej miestnosti minimálne 24 hodín aklimatizovať. V prípade inštalácie vo vlhkom prostredí predĺžte tento čas na 48 hodín.
Postup montáže
1. Začiatok montáže
Montáž systému začnite pripevnením zakladacej lišty do vopred stanovenej úrovne. Medzi jednotlivými lištami ponechajte medzery 3-5 mm pre elimináciu dilatácie, prípadne použite plastové spojovacie spony. V prípade nerovnosti podkladu je nutné zakladaciu lištu v miestach pripevnenia podložiť dištančnými podložkami.
2. Lepenie panelov
Na zakladaciu lištu, ktorá je pripevnená k podkladu cez hmoždinky, osadíme prvý rad dosiek izolantu (polystyrén, alebo minerálna vlna). Po osadení prvého radu dosiek vykonáme ich smerovú korekciu. Polystyrénové fasádne dosky opatríme na rubovej strane maltovým lôžkom o sile cca 4 cm v páse a cca 5 cm po obvode celej dosky. Do priestoru plochy dosky nanesieme ešte ďalšie 3-4 maltové "buchty". Celková plocha naneseného lepidla musí pokrývať 40-50% plochy dosky tepelného izolantu. Takto pripravenú rubovú stranu dosky priložíme k podkladu a zľahka pritlačíme.

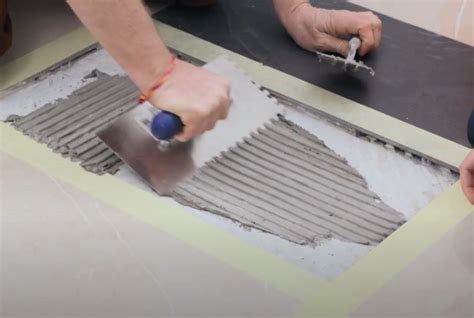

Pri paneloch Abitibi sa lepidlo nanáša na panel v cca 6 mm širokých pruhoch po celej ploche panelu a rozotrie stierkou. Potom panel priložte a starostlivo prilepte k stene. Vždy začínajte v rohu. Panely je možné ľahko rezať. Pri úprave panelov používajte priamočaré alebo kruhové píly s jemnými zúbkami. Vždy upravujte iba vnútornú hranu, aby bolo zaistené, že vonkajšia hrana je úplne zvislá.
3. Skladba systému a tepelná izolácia
Jedná sa o vonkajšie zateplenie bez vetranej medzery kontaktným tepelnoizolačným kompozitným systémom ETICS. Ako vlastný tepelný izolant sú navrhnuté dosky z fasádneho stabilizovaného polystyrénu, alebo minerálnej fasádnej vaty s kolmým vláknom. Použitie tepelných izolantov zvyšuje tepelný odpor obvodových stien a tým podstatne znižuje spotrebu energií pre vykurovanie.
4. Výstužná vrstva
Po nalepení izolantu, s odstupom minimálne cca 48 hodín, pristúpte k celoplošnému zapracovaniu sklo-textilnej výstužnej tkaniny. Najprv je potrebné celoplošne natiahnuť vrstvu stierkovacej hmoty. Na ňu zubovou stranou nerezového hladidla naneste ďalšiu vrstvu stierkovacej hmoty. Do tejto vrstvy vtlačte pancierovú sklenú tkaninu. Tkanina sa aplikuje zvisle z návinu a vždy s minimálnym presahom 10 cm cez predchádzajúcu vrstvu tkaniny. Sklo-textilná tkanina musí byť do vrstvy stierky vložená tak, aby bola po celkovom porovnaní lepidla v jeho hornej 1/3 vrstvy.
5. Kotvenie systému
Pred celkovým zarovnaním vrstvy stierky sa vykoná kotvenie systému hmoždinkami. Kotvenie tohto systému vždy podlieha statickému posúdeniu. Po celoplošnom zapracovaní sklo-textilnej tkaniny je nutné ju prikotviť k podkladu súčasne s doskami izolantu. Dimenzie dĺžok hmoždiniek a parametre montáže podlieha technologickému odporúčaniu výrobcu použitých hmoždiniek. Pri neštandardných stavebných postupoch a požiadavkách odporúčame zvýšiť počet hmoždiniek na 1 m².
6. Konečná úprava a povrchová úprava
Po celkovom vykonaní kotvenia plochy pristúpte ku konečnej úprave stierky či prestierkovaniu v miestach, kde došlo k poškodeniu plochy pri kotvení hmoždiniek. Takto pripravenú plochu nechajte preschnúť minimálne 48 hodín. Na rozdiel od bežných systémov s povrchovou úpravou omietkami nevyžaduje systém s lepenými tehlovými pásikmi penetráciu podkladu pre zjednotenie nasiakavosti. Výnimkou je dlhodobo vyschnutý podklad, u ktorého je nutné znížiť nasiakavosť.
Povrchová úprava tehlovými pásikmi dotvára požadovaný dekoratívny vzhľad a zvyšuje odolnosť fasády proti poveternostným vplyvom.
7. Dôležité upozornenia
- Panely nie sú vhodné pre priamy styk s vodou.
- Pri nákupe panelov skontrolujte, či je u všetkých panelov rovnaký farebný odtieň.
- Okolo stavebných otvorov sa montáž vykonáva s dostatočnou rezervou na pokrytie plochy ostenia a vložením výstuhy rohov zo sklo-textilnej tkaniny.
- Pri lepení tehlových pásikov je nutné nakresliť líniu predstavujúcu základnú úroveň.
- V prípade, že obkladáte aj vonkajšie rohy steny, začnite lepením rohových obkladov.
- V jednom pracovnom kroku osadzujte maximálne 5 vrstiev tvaroviek nad sebou, potom je nutná minimálne 12 hodinová technologická prestávka.
- Obklad je nutné podľa potreby rozdeliť dilatačnými škárami (odporúčaná maximálna veľkosť jednotlivých celkov je 4 × 4 m).
- Po úplnom zaschnutí lepidla nanášame škárovaciu maltu do medzier medzi dlaždice.
- Po ukončení prác je nutné povrch ošetriť impregnačným prostriedkom.
- Firma stegu® nenesie zodpovednosť za nesprávnu montáž obkladu na stenu.
- Počas celého priebehu montáže je bezpodmienečne nutné dodržať všetky odporúčania výrobcov jednotlivých komponentov celého systému.
- Montáž musí vykonávať firma, ktorá tieto systémy vykonáva a má s nimi skúsenosti, alebo je zaškolená výrobcom systému.
- Pri spracovaní škárovacích hmôt odporúčame pred aplikáciou dokonale premiešať suchú zmes z celého balenia.
- Pri práci s jednotlivými komponentmi systému používajte zásadne čisté náradie podľa odporúčania dodávateľa systému.
- Zakazuje sa neodborná montáž dodatočných kotviacich prvkov do zatepľovacieho systému.
- Pri mokrom čistení sa tlak vody musí prispôsobiť daným podmienkam na základe vykonanej skúšky čistenia tak, aby nedošlo k porušeniu povrchu zatepľovacieho systému.
- Zakazuje sa používať na čistenie látky s podielom organických rozpúšťadiel, hydroxidy, kyseliny alebo iné chemikálie.
8. Kontrola a údržba
Kontrola už hotového kontaktného fasádneho zatepľovacieho systému sa vykonáva podľa potreby. Odporúča sa zabezpečiť bežnú údržbu a starostlivosť ako u bežného stavebného objektu. Vzhľadom k vlastnostiam nevyžadujú tieto systémy za štandardných podmienok užívania žiadnu špeciálnu údržbu. Údržba sa vykonáva čistením za sucha, mokrým čistením alebo napr. nanesením impregnačného náteru. Čistenie sa odporúča vykonávať v letnom období.
Ako nainštalovať architektonické panely Hardie™
Tabuľka spotreby materiálu (orientačná)
| Materiál | Spotreba na m² |
|---|---|
| Lepidlo na tepelný izolant | cca 4 kg |
| Stierkovanie izolantu | cca 4 kg |
| Lepidlo na tehlové pásiky | cca 5,3 kg |
Uvedené spotreby sú závislé na kvalite podkladu a spôsobe spracovania. Materiál je dodávaný v balení 25 kg.
