Mnohí majitelia domov plánujú fasádu s kamenným alebo tehlovým obkladom. No často sa pýtajú: „Ako to na zateplenie inštalovať, aby to fungovalo správne?“. Kamenný či tehlový obklad je krásny, ale aj ťažší. Bežné kontaktné zateplenie z izolačných dosiek, teda také, ktoré sa lepí na fasádu, by takú záťaž nemuselo vydržať. Toto riešenie kombinuje kvalitnú minerálnu izoláciu s príslušenstvom, ktoré zaručí pevnosť, bezpečnosť a dlhú životnosť. Kamenný obklad je v interiéri aj exteriéri často vyhľadávaným riešením vďaka svojej estetike a odolnosti.
Výhody a typy obkladových materiálov na zateplenie
Prírodný kameň patrí medzi najstaršie stavebné materiály, ktorý sa pre svoje dobré vlastnosti používa dodnes. Medzi jeho výhodné vlastnosti patria najmä vysoká pevnosť, malá nasiakavosť, dobrá mrazuvzdornosť a trvanlivosť. Vyžaduje len minimálnu údržbu a dobre tlmí hluk.
Obkladový kameň z odľahčeného betónu dokáže verne imitovať ten prírodný. K dispozícii je široká škála vzorov a farebných vyhotovení vhodných tak do exteriéru, ako aj do interiéru.
Nové technológie ponúkajú aj TF panely, ktoré sú z mramorových alebo granitových platní s hrúbkou 5 mm spojených s nosnou voštinovou platňou. Takéto obkladové platne majú hrúbku 11 až 35 mm (v závislosti od požadovanej tuhosti) a hmotnosť iba 16 kg/m2. Podľa vyťaženého bloku môžu mať maximálne rozmery až 1 500 × 3 000 mm. TF panely sú veľmi pevné v lome, deväťkrát pevnejšie ako prírodné kamenné platne a dajú sa konkávne ohnúť.
Zatepľovací systém s minerálnou vlnou: Príprava a montáž
Ako vlastný tepelný izolant pre kontaktný fasádny zatepľovací systém quick-mix s povrchovou úpravou kamennými obkladmi a tehlovými pásikmi sú navrhnuté dosky z fasádneho stabilizovaného polystyrénu, alebo minerálnej fasádnej vaty s kolmým vláknom. Použitie tepelných izolantov zvyšuje tepelný odpor obvodových stien a tým podstatne znižuje spotrebu energií pre vykurovanie. Pri aplikácii uvedeného zatepľovacieho systému je potrebné spracovať tepelne technické hodnotenie konkrétnej obvodovej steny v mieste realizácie.
Príprava podkladu
Povrch, na ktorý sa bude lepiť, musí byť čistý a suchý. Všetky plochy, na ktoré bude zatepľovací systém aplikovaný, je nutné včas pred začatím skontrolovať. Musí vykazovať úplne bezchybnú súdržnosť všetkých vrstiev, ktoré sú súčasťou podkladu. Ideálnym podkladom sú minerálne materiály napr. betón, tehla, tvárnice. Minimálna požiadavka na prídržnosť podkladových vrstiev musí byť 1,5 N / mm². Všetky uvoľnené časti podkladu musia byť odstránené a zrovnané.
V prípade nerovností je potreba s dostatočným predstihom vykonať vyrovnanie podkladu podľa jeho typu. Nerovnosť sa zisťuje dvojmetrovou latou. Plochy, ktoré sú vyhotovené z pórobetónových tvárnic (napr. Ytong), je nutné najprv opatriť vhodnou penetráciou, alebo min. 10 mm hrubou vrstvou hrubej jadrovej omietky. Neodporúča sa lepenie obkladov na emulzné farby, akrylové omietky, sadrové stierky a staré nátery farieb. Všetky podklady musia byť pred lepením správne vysušené, mať vhodnú nosnosť, stálu a rovnorodú štruktúru, musia byť rovné, čisté, suché a očistené od prachu, mastnoty, mazív, proti-adhéznych prostriedkov, zvyškov farieb, starých náterov a pod.
V prípade, že murivo, na ktoré sa má vykonať zateplenie, vykazuje zvýšenú vlhkosť akéhokoľvek typu (zemná vlhkosť, zatekanie, priesaky atď.), je zakázané vykonávať montáž zatepľovacieho systému bez predošlého odstránení príčin zvýšenej vlhkosti a zabezpečenia vyschnutia muriva. V prípade, že nemožno vlhkosť odstrániť, je nutné zvoliť iný systém zateplenia, napr. systém s odvetrávanou medzerou. Pri vykonávaní dodatočného zateplenia je nutné vopred odstrániť prvky fasády, ako sú parapety, držiaky svetla, doplnkové tabuľky (čísla domov) atď.
Pred lepením celú plochu napenetrujeme hĺbkovou penetráciou.
Montáž zakladacej lišty a lepenie izolantu
Montáž systému začnite pripevnením zakladacej lišty (šírka podľa izolantu) do vopred stanovenej úrovne. Medzi jednotlivými lištami ponechajte medzery 3-5 mm pre elimináciu dilatácie, prípadne použite plastové spojovacie spony. V prípade nerovnosti podkladu je nutné zakladaciu lištu v miestach pripevnenia zatĺkacími hmoždinkami podložiť dištančnými podložkami, ktoré zabránia ich prípadnej deformácii. Na zakladaciu lištu, ktorá je pripevnená k podkladu cez hmoždinky príslušnej dĺžky a priemeru, osadíme prvý rad dosiek izolantu (polystyrén, alebo minerálna vlna). Po osadení prvého radu dosiek vykonáme ich smerovú korekciu.
Povrch lamely z fasádnej minerálnej vlny je nutné fixovať dvojitým nanášaním lepiacej malty na rubovú stranu lamely. Prvú vrstvu nánosu lepiacej malty, ktorú vykonáme celoplošne hladkou stranou zubovej stierky, uzavrieme a zafixujeme voľné vlákna na povrchu dosky. Na takto vykonanú vrstvu nanesieme ihneď čerstvé do čerstvého opäť celoplošne lepiacu maltu zubovou stierkou s veľkosťou zubu 8 x 8 mm.
Na celej ploche fasády je nutné dodržiavať lepenie tepelného izolantu na väzbu. Dosky (lamely) musia byť zrazené k sebe, aby medzi hranami nevznikali medzery. Do škár medzi jednotlivými doskami sa nesmie dostať lepidlo, ani stierka. Škára medzi jednotlivými doskami tepelného izolantu nesmie byť umiestnená na rozhraní dvoch rôznorodých konštrukcií, alebo na priebežných trhlinách. V mieste stavebných otvorov musia byť dosky umiestnené tak, aby škáry medzi doskami tepelného izolantu nenadväzovali na hrany stavebného otvoru.
Postup Zateplenia Fasády Minerálnou Vlnou Knauf Insulation
Mechanické kotvenie a armovacia vrstva
Vzhľadom na hmotnosť obkladu je nutné na mechanické kotvenie izolačných dosiek k nosnej konštrukcii použiť fasádne kotvy s oceľovým tŕňom. Fasádne kotvy musia prechádzať cez výstužnú armovaciu vrstvu. Do steny navŕtame diery a do vyvŕtaných dier kladivom zatlčieme kotvy. Dĺžka kotiev a hustota ich osadenia závisia od hrúbky zatepľovacieho systému. Pre obklady z kameňa sa najbežnejšie používa tzv. dvojité kotvenie, čo predstavuje 8ks kotiev s oceľovým tŕňom na m2, spolu s dvojitým presieťkovaním. Tu sa odporúča použiť tzv. pancierovú sieťku, ktorá znáša vyššiu záťaž oproti bežnej sklo-laminátovej sieťke. Takto ukotvená fasáda bežne zvládne zaťaženie 50 a viac kg/m2.
Po nalepení izolantu, s odstupom min. cca 48 hodín (podľa aktuálnych miestnych podmienok), pristúpte k celoplošnému zapracovaniu sklo-textilnej výstužnej tkaniny. Najprv je potrebné celoplošne natiahnuť vrstvu stierkovacej hmoty quick-mix RKS. Na ňu zubovou stranou nerezového hladidla naneste ďalšiu vrstvu stierkovacej hmoty quick-mix RKS. Do tejto vrstvy vtlačte pancierovú sklenú tkaninu. Tkanina sa aplikuje zvisle z návinu a vždy s minimálnym presahom 10 cm cez predchádzajúcu vrstvu tkaniny. Po vtlačení tkaniny do stierkovacej hmoty prevedieme čiastočné zahladenie plochy tak, aby nedochádzalo k uvoľňovaniu tkaniny zo stierky. Sklo-textilná tkanina musí byť do vrstvy stierky vložená tak, aby bola po celkovom porovnaní lepidla v jeho hornej 1/3 vrstvy (čo najďalej od tepelného izolantu). Celková hrúbka výstužnej vrstvy musí byť min. 5 mm.
Teraz, pred celkovým zarovnaním vrstvy stierky, sa vykoná kotvenie systému hmoždinkami. Kotvenie tohto systému vždy podlieha statickému posúdeniu vzhľadom k tomu, že sa jedná o súbor vzájomne sa ovplyvňujúcich vzťahov (kvalita a nosnosť podkladu, technické parametre použitých materiálov v podklade, dilatácie, zaťažovanie objektu z hľadiska umiestnenia, účelu použitia, atď.). Dimenzie dĺžok hmoždiniek a parametre montáže (kotviaca dĺžka, priemer a hĺbka vŕtaného otvoru, atď.) podliehajú technologickému odporúčaniu výrobcu použitých hmoždiniek. Pri neštandardných stavebných postupoch a požiadavkách odporúčame zvýšiť počet hmoždiniek na 1 m² a to vždy v závislosti na projekte a jeho statickom posúdení. Po celkovom vykonaní kotvenia plochy pristúpte ku konečnej úprave stierky či prestierkovaniu v miestach, kde došlo k poškodeniu plochy pri kotvení hmoždiniek. Takto pripravenú plochu nechajte preschnúť minimálne 48 hodín v závislosti od podmienok stavby.
Výber a aplikácia lepidla pre obklad
Výber správneho lepidla je kritickým krokom. Pre kamenný obklad sa odporúča použiť špeciálne lepidlo určené pre kameň alebo flexibilné lepidlo, ktoré zvládne aj prípadné pohyby steny. Kamenný obklad sa lepí na bežne dostupné priemyselné flexibilné lepidlá. Odporúča sa používanie vhodného lepidla, ktoré má byť elastické, mrazuvzdorné a určené pre lepenie fasádnych obkladov z betónu. Dôležité je, aby bolo lepidlo flexibilné a určené na lepenie veľkoformátových obkladov a dlažieb do exteriéru. Takéto lepidlá väčšina výrobcov deklaruje ako najlepšie z celej výrobnej rady a často nesú aj označenie C2TE S1 (SIST EN 12004:2007). Na lepidle sa určite neoplatí šetriť.
Pre lepenie tepelného izolantu je spotreba cca 4 kg / m², pre stierkovanie izolantu cca 4 kg / m² a pre lepenie tehlových pásikov cca 5,3 kg / m². Uvedené spotreby sú závislé na kvalite podkladu a spôsobu spracovania. Ak lepíte štiepaný obkladový kameň je spotreba lepidla cca. 3-5kg na m2, pri rezaných (formátovaných) kamenných obkladoch je táto spotreba o niečo menšia cca.2-3kg na m2 obkladu.
Lepidlo rozmiešame s vodou pomocou stavbárskeho miešadla do požadovanej konzistencie - presný pomer vody a lepidla uvádza výrobca. Na lepenie tepelného izolantu je nutné použitie vody z overeného zdroja (najlepšie pitná voda priamo z vodovodu).
Postup lepenia obkladov na zateplenú fasádu
Stena je pripravená na lepenie betónového obkladu. Jej skladba: obvodový múr (380 mm), fasádny zatepľovací systém z polystyrénu (100 mm), výstužná armovacia vrstva, kotvy. Postup prác je veľmi podobný ako pri lepení keramických obkladov.
Lepidlo nanesieme na stenu murárskym hladidlom v hrúbke približne 2 mm. Zubovou stierkou nanesieme na rubovú stranu obkladu tenkú vrstvu lepidla. Lepidlo treba nanášať na celú plochu obkladu tak, aby sa v okamžiku pritlačenia obkladu k lepenému povrchu vytlačilo za pôdorys obkladu. Nanášanie lepidla sa robí celoplošne tj. lepidlo sa nanesie na celú plochu (zadnú stranu) obkladu. Pri rezanom kameni sa môže lepidlo nanášať zubatým hladítkom tzv. hrebeňom, pri nepravidelnom kameni sa lepiaca zmes nanáša v hrubšej vrstve murárskou lyžicou. Keďže lepidlá pre prírodný kameň sú kontaktné je potrebné aby bolo lepidlo nanesené tak na obklade ako aj na podklade. Obklad pritlačíme na stenu a jemne ho poklepeme gumeným kladivom. Lepíme zdola nahor.

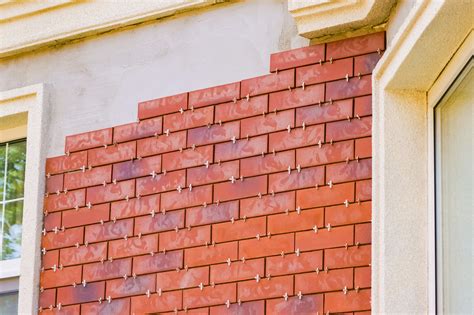

Pri lepení obkladov vyberajte obklady z niekoľkých krabíc súčasne pre rovnomerné rozloženie odtieňov. Pri lepení striedame rôzne dĺžky obkladu tak, aby neboli dve zvislé škáry nad sebou. Rezanie: Na konci každého radu obklad skrátime na potrebný rozmer uhlovou brúskou alebo elektrickou rezačkou obkladov. Pokiaľ musíme obklad prerezať do potrebného rozmeru, je treba použiť úlohovú brúsku s diamantovým kotúčom alebo kotúčom pre rezanie kameňa. Rezaný obklad pred lepením očistíme.
Pri lepení priebežne kontrolujeme pomocou vodováhy rovinu nalepených radov (každý 2. až 3. rad). Prípadné nerovnosti doladíme vložením malých podložiek. Nadbytok lepidla odstránime vlhkou špachtľou. Ak lepíme tehlové pásiky, je nutné nakresliť líniu predstavujúcu základnú úroveň, v prípade úplnej fasády je nutné nakresliť uzavretú líniu okolo celého domu. V prípade, že obkladáme aj vonkajšie rohy steny, začíname lepením rohových obkladov a na ne nadväzujeme obklady. V jednom pracovnom kroku osadzujeme maximálne 5 vrstiev tvaroviek nad sebou, potom je nutná minimálne 12 hodinová technologická prestávka, ktorá zaručí, že sa osadené tvarovky dokonale priľnú a celá konštrukcia sa vlastnou váhou nezborí. Ak pokladáte viac ako 5 vrstiev obkladu je možné pokračovať v práci po cca 12 hodinách technologické prestávky rovnako s maximálnym množstvom vrstiev 5, kedy musí opäť nasledovať technologická prestávka. Kvôli zaťaženiu sa odporúča v jeden deň nalepiť maximálne 5 radov.
Dilatačné škáry pri obkladoch
Pre vplyv objemových zmien vyvolaným rozdielom teplôt sa musia v kamennom obklade navrhovať dilatačné škáry. Najmenšia šírka dilatačnej škáry sa má rovnať aspoň dvojnásobku najväčšieho predĺženia dĺžky dilatačného poľa (dilatačného prvku). Najväčšie odporúčané vzdialenosti dilatačných škár vertikálnych kamenných obkladov sú k dispozícii v technických normách. Obklad je nutné podľa potreby rozdeliť dilatačnými škárami (odporúčaná maximálna veľkosť jednotlivých celkov je 4 × 4 m). Taktiež je nutné dodržiavať dilatačné objektové škáry. Dilatačné škáry môžu byť otvorené alebo uzavreté (vyplnené látkami), ktoré umožňujú dilatačný posun, musia byť vždy pružné a nesmú vytekať zo škár a tvoriť škvrny. Dilatačné škáry obkladu sa majú zhodovať s dilatačnými škárami nosnej konštrukcie a pri vertikálnych a horizontálnych posunoch prebiehať v jednej rovine. Šírka škár podľa STN 73 3251 je uvedená v príslušnej norme.
Škárou v kamenných obkladoch tiež rozumieme aj jej vonkajšie tvarovanie a optické zobrazenie v líci konštrukcie. Tým sa škára stáva dôležitým výrazovým prostriedkom kamenného obkladu. Zvýrazňuje skladbu, vzťah a veľkosť kamenných obkladov. Použitím rôzne upravených škár sa architektovi ponúka veľa možností, ako zámerne ovplyvniť výsledný vzhľad kamenného obkladu.
Škárovanie a impregnácia
Keď je lepiaca zmes pri nalepení kameňa na stenu vytlačená nad jeho povrch, je potrebné ju okamžite zotrieť a povrch kameňa očistiť vlhkou špongiou alebo štetcom. Pri lepení kamenného obkladu so škárami je potrebné lepidlo zo škár odstrániť aspoň do hĺbky 0,5cm, čo je minimálna hĺbka škáry.

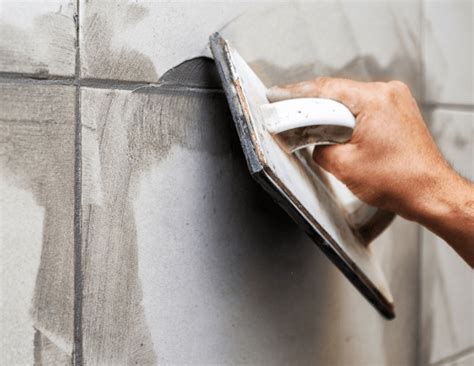

Po vytvrdnutí lepidla (čas podľa odporúčania výrobcu lepidla) pristúpte k škárovaniu. Po úplnom zaschnutí lepidla (v prípade celej fasády cca 14 dní po ukončení lepenia) nanášame škárovaciu maltu do medzier medzi dlaždice podľa návodu na obale zakrývacieho materiálu. Najlepší efekt sa dosiahne so škárovacím materiálom o menšej hrubosti, než je hrúbka dlaždice. Škárovaciu hmotu naneste do škár a následne prebytky odstráňte špachtľou a vlhkou handričkou. Škárovacia hmota sa nanáša do jednej roviny spolu s kameňom, alebo 3-5mm pod úroveň obkladu, aby plocha pôsobila plastickejšie. Pre zaistenie jednotnej farby škáry, je vhodné vykonať škárovanie v jednom dni za rovnakého počasia. Počas celého priebehu montáže a následného škárovania obkladu je nutné udržiavať kamenný obklad čistý a priebežne z jeho povrchu odstraňovať akékoľvek malty a lepidlá.
Po nalepení, vyškárovaní a vyschnutí lepidiel a cementových hmôt je nevyhnutné vykonať ochranu kamenného obkladu jeho impregnovaním. Na povrchovú ochranu betónového obkladu nanesieme na suchú plochu štetcom alebo striekaním vodoodpudivý prípravok na porézne materiály v zriedenom pomere 1 : 10. Existujú rôzne druhy impregnácií, ktoré majú len ochrannú (hydrofóbnu) funkciu a teda vzhľad kamenného obkladu nemenia, alebo impregnácie, ktoré zároveň zvýraznia farbu a štruktúru kameňa, prípadne impregnácie s tzv. mokrým efektom. Impregnáciu vyberáme podľa použitého typu tehlového obkladu. Proti výskytu vápenatých povrchov a pre ochranu farby fasádnych obkladov je nutné použiť impregnačný prípravok. Po ukončení prác je nutné povrch ošetriť impregnačným prostriedkom, ktorá umožňuje udržať obklady v čistote.
Dôležité upozornenia a údržba
Počas celého priebehu montáže je bezpodmienečne nutné dodržať všetky odporúčania výrobcov jednotlivých komponentov celého systému. Montáž tohto systému má svoje pravidlá a špecifiká, ktoré sú pre bezchybnú funkčnosť systému nevyhnutná. Preto montáž musí vykonávať firma, ktorá tieto systémy vykonáva a má s nimi skúsenosti, alebo je zaškolená výrobcom systému.
Okolitá teplota počas lepenia a 48 hodín po jeho ukončení nesmie byť nižšia ako 5 ° C a vyššia ako 25 ° C. Úplne zásadné je nespracovávať materiály systému za nevhodného počasia. Pri nižších teplotách neprebiehajú chemické reakcie potrebným spôsobom, voda obsiahnutá v malte vplyvom mrazu mení objem a poškodzuje štruktúru ešte nezatvrdnutého materiálu a systém následne nevykazuje potrebné vlastnosti. Dôsledkom je neskorší odpadávanie obkladu, prípadne tvorba trhlín v škárach. Najdôležitejšou požiadavkou je ochrana diela "pred, počas a po realizácii" pred preniknutím nadbytočnej vlhkosti, tá v prípade, že prenikne do konštrukcie, spôsobí neskôr vznik výkvetov. Ochrana je nutná nielen pred dažďom, ale aj pred hmlou a vysokou vzdušnou vlhkosťou, kedy dochádza ku kondenzácii veľkého množstva vody na chladnom povrchu konštrukcie.
Pri spracovávaní škárovacích hmôt odporúčame pred výdatnosť dokonale premiešať suchú zmes z celého balenia pre elimináciu prípadného "strasenia" pri doprave. Pri škárovaní jednotlivých častí (úsekov) je nutné dodržiavať rovnaké podmienky pri konečnej úprave povrchu škár s ohľadom na klimatické podmienky hlavne dbať na rovnakú úroveň zavädnutí škárovacej hmoty. Pri spracovaní škárovacej hmoty v jednotlivých častiach stavebného diela v rôznych úrovniach zavädnutia je vzhľadom na technologické vlastnostiam škárovacích hmôt možné dosiahnuť odlišné svetlosti (tmavosti) odtieňa po konečnom vyschnutí škárovacej hmoty. Pri práci s kameňom a lepidlami je dôležité dodržiavať technologické postupy a odporúčania výrobcov materiálov. Vždy dbajte na dostatočné vytvrdnutie a schnutie jednotlivých vrstiev.
Na rozdiel od bežných systémov s povrchovou úpravou omietkami nevyžaduje systém s lepenými tehlovými pásikmi penetráciu podkladu pre zjednotenie nasiakavosti. Výnimkou je dlhodobo vyschnutý podklad, u ktorého je nutné znížiť nasiakavosť. Pre prácu s jednotlivými komponentmi systému používajte zásadne čisté náradie podľa odporúčania dodávateľa systému.
Vzhľadom k vlastnostiam nevyžadujú tieto systémy za štandardných podmienok užívania žiadnu špeciálnu údržbu. Údržba sa vykonáva čistením za sucha, mokrým čistením alebo napr. nanesením impregnačného náteru. Mokré čistenie sa vykonáva tlakovou vodou. Tlak vody sa musí prispôsobiť daným podmienkam na základe vykonanej skúšky čistenia tak, aby nedošlo k porušeniu povrchu zatepľovacieho systému. Zakazuje sa používať na čistenie látky s podielom organických rozpúšťadiel, hydroxidy, kyseliny alebo iné chemikálie. Čistenie sa odporúča vykonávať v letnom období. Pravidelne kontrolujte stav obkladu a v prípade potreby vykonajte údržbu škár alebo impregnáciu. Kamenný obklad pridá vášmu domu či záhrade nádych luxusu a prírodnosti. Správna inštalácia a údržba sú kľúčové pre dlhodobú krásu a funkčnosť tohto materiálu.
Firma ABLER,s.r.o. a firma stegu® nenesú zodpovednosť za nesprávnu montáž obkladu na stenu. Reklamácia rozmerov a farebnosťou obkladov po vykonaní montáže nebudú uznané. Zakazuje sa neodborná montáž dodatočných kotviacich prvkov do zatepľovacieho systému.
