Obehové čerpadlá sú kľúčovou súčasťou systémov ústredného, etážového a podlahového kúrenia, ako aj klimatizačných systémov. Ich hlavnou funkciou je zabezpečiť cirkuláciu vykurovacej látky alebo chladiva v potrubí, čím sa efektívne rozvádza teplo alebo chlad do celého objektu. Tieto zariadenia sú navrhnuté na prácu s rôznymi teplotami čerpanej vody, typicky v rozsahu od -10 do +110 °C, pričom niektoré modely zvládajú aj teploty presahujúce 100 °C, čo je dôležité napríklad pri prehriatí kotla na tuhé palivo.
Obehové čerpadlá pre ústredné vykurovanie alebo podlahové kúrenie sú zariadenia na vytláčanie vody z kotla do kúrenia. Zabudovanými lopatkami poháňajú vodu v trubkách na kúrenie.
Kritériá moderných obehových čerpadiel
Moderné obehové čerpadlá musia spĺňať prísne kritériá, medzi ktoré patrí dlhá životnosť, nízka hladina emitovaného hluku a predovšetkým nízka elektrická spotreba. Hluk šíriaci sa potrubím a vodou môže byť značne obťažujúci, preto je tichá prevádzka nevyhnutnosťou. Energetická úspornosť je ďalším dôležitým faktorom, ktorý zohráva čoraz väčšiu úlohu pri výbere.
Okrem toho musia byť moderné obehové čerpadlá schopné pracovať s vysokými teplotami presahujúcimi 100°C. V niektorých prípadoch aj viac, keď dôjde k prehriatiu kotla na tuhé palivo a čerpadlo je jeden zo súčiniteľov, ktorý dokáže tento prehriaty kotol ochladiť cez kotlovú reguláciu.
Typy a konštrukcia obehových čerpadiel
Obehové čerpadlá sa delia na rôzne typy, pričom bežné sú mokroběžné čerpadlá s vysokou účinnosťou. Pri tomto type je motor v priamom kontakte s čerpanou kvapalinou, čo znižuje straty a zvyšuje účinnosť. Čerpadlá s nastavením rýchlosti otáčok motora umožňujú lepšiu reguláciu vykurovacieho systému a prispôsobenie výkonu aktuálnym potrebám.

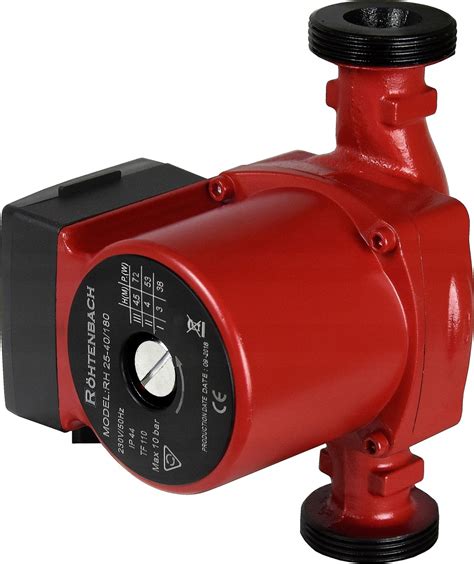

Unimat CP 53 a jeho špecifické vlastnosti
Čerpadlá, ako napríklad model CP 53, sú obvykle vybavené trojrýchlostným elektromotorom, ktorý je napájaný napätím 230V. Tieto motory často disponujú zvýšeným rozbehovým momentom a zníženou úrovňou hluku. Medzi technické parametre patrí výtlak (napr. od 5 metrov), typy závitových pripojení (napr. 1“, 1 ½“, 2“) a zástavbová dĺžka (napr. 130 mm alebo 180 mm).
Jednou z praktických funkcií modelu CP 53 a podobných čerpadiel je protiblokovací skrutka, ktorá umožňuje uvoľnenie čerpadla aj po dlhšej prevádzkovej prestávke.
Pokročilé funkcie a regulácia
Moderné elektronické obehové čerpadlá často disponujú funkciou autoregulácie, ktorá riadi rozdiel tlakov v systéme. Keď sa ventily zatvárajú v dôsledku rastúcej teploty, elektronika udržiava konštantný tlak a minimalizuje spotrebu energie.
Medzi ďalšie užitočné funkcie patria:
- Režim riadenia Δp-v pre variabilný diferenčný tlak.
- Režim riadenia Δp-c pre konštantný diferenčný tlak.
- Dynamic Adapt Plus pre dynamické prispôsobenie výkonu.
- Konštantné otáčky (n-const.).
- Útlumový režim.
- Režim pre tlakovo závislé regulačné ventily (PICV).
- Funkcia blokovania kláves na zabránenie nechcenej zmene nastavení.
- Funkcia Reset na vynulovanie elektromera alebo obnovenie výrobných nastavení.
- Zobrazenie na displeji: požadovaná hodnota, skutočná dopravná výška, čerpané množstvo, príkon, otáčky.
- Manuálne aktivované funkcie restartu alebo odvzdušnenia čerpadla.
- Varovné a chybové hlásenia na displeji.
- Detekcia chodu nasucho.
Výber správneho obehového čerpadla
Pri výbere obehového čerpadla je dôležité zohľadniť niekoľko faktorov. Medzi základné parametre patrí:
- Napätie a frekvencia: Najčastejšie 230 V ~ 50 Hz.
- Výkon motora: Udávaný v stupňoch (I., II., III.) alebo vo wattoch (W), s rôznymi otáčkami za minútu (napr. 700 1/min).

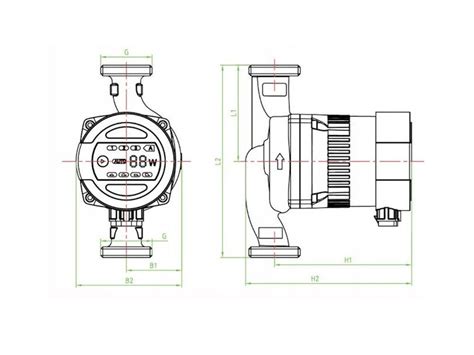

- Pripojovacie rozmery: Typ a veľkosť závitových prípojok (napr. G 1½, RP 1) a konštrukčná dĺžka (napr. 130 mm).
- Index energetickej účinnosti (EEI): Nižšia hodnota znamená vyššiu úspornosť.
Pri výbere je tiež dôležité zvážiť:
- Typ vykurovacieho systému (ústredné, podlahové).
- Požadovaný prietok a dopravná výška (m³ /h, mVS).

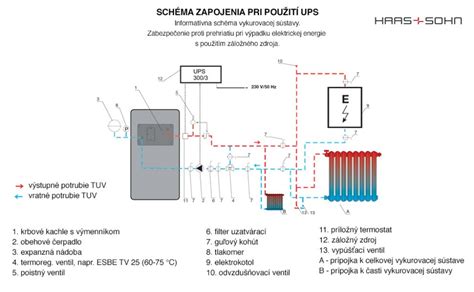

- Typ kotla (na pevné palivo, plynový, teplovodný krb).
- Potrebu regulácie (napr. regulácia otáčok, autoregulácia).
Náhrada starších čerpadiel a špecifické prípady
V kontexte otázok zákazníkov, ktorí hľadajú náhradu za staršie alebo nefunkčné čerpadlá (napr. Wilo RS25/4-3, DAB VA35/130, Grundfos comfort 15-14 B PM, Salmson NXL33-25P), je dôležité poznať presné parametre pôvodného čerpadla, ako sú rozteč a priemer pripojení, ako aj jeho výkon vo wattoch. V mnohých prípadoch je možné použiť ekvivalentné náhrady od iných výrobcov, napríklad od značiek ako IBO OHI alebo AVANSA.
Príkladom úspešnej náhrady je situácia, kedy zákazník hľadal náhradu za čerpadlo DAB VA35/130 a bolo mu odporučené použiť Avansa 25/6/130.
V prípade potreby náhradných dielov do konkrétnych kotlov (napr. Vaillant Ecotec Pro 256/3-3) je často najlepším riešením kontaktovať servisného technika výrobcu.
Ako čítať tabuľku čerpadla a vybrať čerpadlo
Pokročilé možnosti a konektivita
Niektoré moderné čerpadlá, ako napríklad rad Wilo-Stratos PICO a Wilo-Yonos PICO, disponujú pokročilými funkciami a možnosťami konektivity:
- Grafický farebný displej alebo segmentové LED zobrazenie pre prehľadné informácie.
- Tepelne izolačný plášť pre minimalizáciu tepelných strát.
- Elektrická rýchlospojka (napr. Wilo-Connector) pre jednoduché pripojenie.
- Motor odolný proti blokácii a časticový filter pre dlhšiu životnosť.
- Konektivita cez sériové analógové signály (0-10 V), digitálne výstupy (SSM/SBM) a vstupy (Ext. OFF/MIN/MAX), prípadne cez BMS systémy (Modbus RTU).

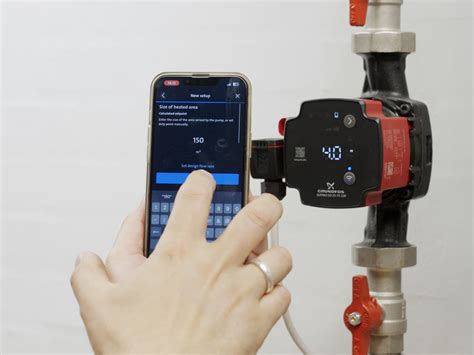

- Bezdrôtový prenos dát a diaľkové ovládanie prostredníctvom príslušenstva (napr. Modul Wilo-Smart Connect BT).
Bežné problémy a ich riešenia
Pri inštalácii je dôležité správne zapojenie a zváženie možných problémov, ako je prítomnosť vzduchu v systéme. Častým problémom, na ktorý upozorňujú zákazníci, je nedostatočné vykurovanie radiátorov alebo ich nerovnomerné zahrievanie. Napríklad, ak sa radiátor zohreje len vo vrchnej polovici, môže to indikovať problém s cirkuláciou alebo zavzdušnením systému. Manuálne aktivované funkcie restartu alebo odvzdušnenia čerpadla môžu pomôcť.
Iným bežným problémom je neobvyklý zvuk čerpadla, napríklad "bzučanie" alebo "škrípanie", čo často signalizuje poruchu alebo opotrebenie čerpadla. V takýchto prípadoch je odporúčané obrátiť sa na servisného technika, najmä ak je čerpadlo ešte v záruke.
Dobrý deň, ak ste napojil tie dva radiátory a sú plné úplne studené, že tam nejde ani minimum teplej vody bude niekde inde chyba v zapojení? Alebo iný problém, nemôže byť zaseknutý ventil? Ak len trošku kúria tak je dosť možné, že tam voda nedosiahne, takže bude potrebné silnejšie čerpadlo alebo ďalšia ako píšete.
Ak zákazník hľadá obehové čerpadlo s plynulou reguláciou otáčok v závislosti od vratnej vody z podlahového kúrenia pre kombinované systémy, mal by sa obrátiť na servisného technika, ktorý mu pomôže s výberom špecifického náhradného dielu.
