Stropná konštrukcia je dôležitou súčasťou každej stavby, preto výber typu stropu musíme dôkladne zvážiť. Polomontované stropy MIAKO sú súčasťou komplexného systému pre hrubú stavbu. Tieto stropy sú veľmi variabilné a je možné ich použiť aj pri členitých a nepravidelných pôdorysoch miestností do svetlosti až 8 metrov. Po doplnení výstuže je možné využitie aj ako spojité nosníky alebo na konzoly, napr. balkónov a schodiskových podest.

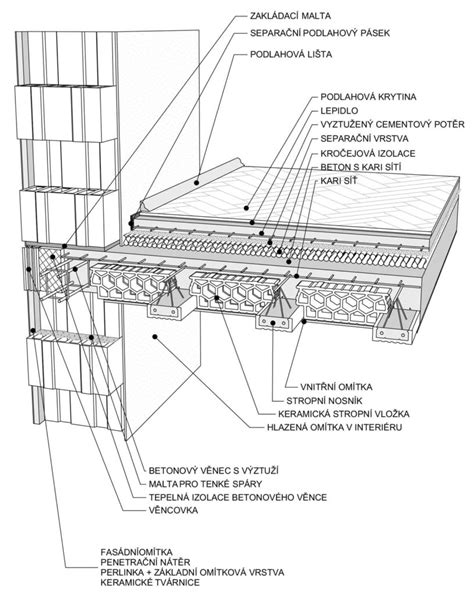

Keramické trámikové stropy HELUZ MIAKO sú tvorené keramickými stropnými vložkami a keramicko-betónovými stropnými nosníkmi vystuženými zváranou priestorovou výstužou. Rovný keramický tehlový podhľad je dobrým podkladom pre zhotovenie omietky. Strop vďaka výbornej akumulácii a schopnosti prijímať a uvoľňovať vlhkosť vytvára v miestnostiach zdravú mikroklímu, a preto sú keramické stropy zárukou zdravého a hygienického bývania. Taktiež z hľadiska požiarnej odolnosti, tepelnoizolačných a akustických parametrov sú tieto trámikové stropy vhodnými konštrukčnými prvkami pre bytovú aj občiansku zástavbu.
Jednoduchá montáž bez ťažkej mechanizácie je jednou z najväčších výhod keramických stropov známych ako systémy Miako a Hurdis. U stavebníkov, väčšinou svojpomocných, si získali obľubu pre svoju variabilitu, presnosť a jednoduchú montáž.
Základné Komponenty Stropného Systému MIAKO
Hlavný konštrukčný prvok predstavujú nosníky. Typicky ide o keramickú tvarovku s betónovým jadrom a priehradovou výstužou. Do týchto nosníkov sa ukladajú vložky Miako alebo dosky Hurdis. V oboch prípadoch ide o výplňové prvky. Sú z keramického materiálu, kvôli odľahčeniu obsahujú dutiny s vnútornými rebrami. Výsledkom je nízka hmotnosť pri zachovaní pevnosti.
V minulosti boli ako nosníky používané aj valcované oceľové profily, ľudovo nazývané Íčka. Do nich sa vkladali dosky Hurdis s rovným čelom.
Typy a Rozmery Nosníkov a Vložiek
Keramické nosníky pre systém Miako a Hurdis sú dostupné v dĺžkach 1 750 až 8 250 mm. Stropné nosníky ponúka HELUZ v dvoch výškových variantoch - 175 a 230 mm. Obidva typy sú zhodne tvorené keramickou „U” tvarovkou v šírke 160 mm, v ktorej je zabetónovaná betónom triedy C25/30 priestorová oceľová zváraná priehradovina. Samotnú priehradovinu tvorí diagonálne pospájaný horný a dolný pás a to diagonálmi s krokom cca 200 mm. Horný pás tvorí vždy oceľový prút v priemere 8 mm, diagonála pozostáva z ocele v priemere 5 alebo 6 mm.
Stropné vložky MIAKO sa vyrábajú pre osovú vzdialenosť nosníkov 500 alebo 625 mm. Na dĺžku majú vždy 250 mm a na výšku potom 150, 190 alebo 230 mm. Spolu s nadbetonávkou v hrúbke 40 alebo 60 mm, ktorá musí byť vždy prevedená, tak finálna výška stropnej nosnej konštrukcie môže byť fakticky odstupňovaná po 20 mm. Najmenšia výška je 210 mm, nasleduje 230, 250, 270 a nakoniec 290 mm.
Okrem základných vložiek MIAKO je možné dostať aj vložky s doplnkovou výškou 80 mm, určené do miest, kde má prechádzať vložené železobetónové rebro - tzv. skrytý alebo viditeľný prievlak. Použitím týchto nízkych vložiek je možné tiež zvýšiť tuhosť stropnej dosky v miestach, kde je to potrebné.
Plánovanie a Projekcia: Kľúč k Správnej Realizácii
Kľúčovým podkladom na realizáciu keramického stropu je kladačský výkres. Ukazuje rozloženie nosníkov, postup kladenia vložiek Miako alebo Hurdis, rieši aj detaily v podobe prestupov komínov alebo odvetrávania. To všetko, vrátane presného rozpisu materiálu, získate automaticky. Stačí poslať projekt.
Druhým dôležitým benefitom je podpora výrobcu. Získate presný výpočet potrebného materiálu, kladačský výkres a pracovný návod. Jednoduché, ale už tu môžu nastať prvé problémy. „Pred tým, ako nám podklady pošlete, odporúčame minimálne zamerať presný, už realizovaný pôdorys. Aj drobné odchýlky v rádoch centimetrov musíme zohľadniť, napríklad kvôli požadovaným dĺžkam uloženia nosníkov. Stretli sme sa aj s prípadmi, keď chyba v rozmeroch bola už v samotnom projekte,“ vysvetľuje špecialista na stropné systémy KM Beta Ing. Pri navrhovaní stropu musíme poznať aj súvislosti, napríklad zohľadniť prípadné ďalšie poschodie, predovšetkým vedenie nosných konštrukcií.
V technickej príručke, dostupnej na stránkach výrobcov, si možno na základe požadovaného rozpätia miestnosti, osovej vzdialenosti nosníkov a hodnoty rovnomerného zaťaženia dohľadať vyhovujúce konštrukcie. Teda vhodné trámiky, ich rozpätie, výšku tvarovky a výšku nadbetonávky. Skladbu konštrukcie by mal zo statického hľadiska v každom prípade vykonať alebo aspoň odborne posúdiť a schváliť odborník - statik.
Po výbere vhodnej varianty je ideálne nechať si vypracovať tzv. pokladačský plán, ktorý poslúži ako podklad na stanovenie množstva trámčekov, tvaroviek a ďalšieho materiálu, respektíve pre presné nacenenie.
Uloženie Nosníkov na Murivo
Uloženie nosníkov je prvý krok. Tu je nutné dodržať niekoľko pravidiel. Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. Nosníky sa najčastejšie ukladajú priamo na vyrovnané nosné murivo. Nosným podkladom môže byť železobetónový veniec, nosné murivo alebo vyrovnávacia vrstva (cementová malta, betónová mazanina).
Príprava Podkladu a Minimálny Presah
V prípade veľkých nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou hr. 30-50 mm. Stropné nosníky sa v súčasnej dobe odporúča zo statických, tepelnoizolačných a akustických hľadísk ukladať na ťažký asfaltový pás. „V takom prípade je nutné položiť asfaltový pás, aby nedošlo k zatečeniu betónovej zálievky do tehál,“ upozorňuje na dôležitý detail Ing.
Minimálna hodnota presahu je dôležitá. Pri keramickom nosníku je to 125 mm, v prípade oceľových Íčok potom 150 mm. Pokiaľ prevádzajúca dokumentácia nestanoví inak, ukladajú sa prvé stropné nosníky v miestach, kde je nejaký ďalší konštrukčný prvok (schodisko, komín apod.) a to s reálnou dĺžkou uloženia minimálne 115 mm.
Postup Ukladania Nosníkov
Nosníky začíname ukladať vždy od kraja stropného poľa. Prvý nosník uložíme podľa kladačského výkresu, kde by mala byť vyznačená jeho osová vzdialenosť od priľahlej steny. Osovú vzdialenosť jednotlivých stropných nosníkov si vymedzíme osadením krajných stropných vložiek.
Podoprenie Nosníkov: Základ pre Rovný Strop
Veľkú pozornosť venujte podopreniu nosníkov - a to hneď po uložení. Pri tomto kroku je nutné niekoľkokrát merať a nič nepodceniť. Musíme totiž dosiahnuť vzopätie. Jednoducho povedané, nosníky o pár centimetrov nadvihneme - jedine tak bude strop po vytvrdnutí betónu ideálne rovný. Na to použijeme drevené hranoly a stojky.
Nosníky je nutné podoprieť podperami. Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže. Pomocou podopretia vnesieme do každého poľa stropu aj predpísané montážne nadvýšenie v strede rozpätia stropu. „Odporúčame nosníky vzoprieť o hodnotu 1/350. A to aj tam, kde nie je vzopätie podľa tabuľky v príručke požadované,“ podotýka Ing. Róbert Kudláč. Presné pravidlá pre rozmiestnenie podpier sú súčasťou technického listu.
Stropné nosníky je potrebné postupne podpierať ihneď po uložení na murivo a to podperami zhotovenými z drevených hranolov alebo pomocou systémových stropných podpier - u svojpomocných realizácii preto počítajte s nevyhnutnosťou obstarať si tiež dostatok podpier, vzdialenosť medzi podperami navzájom by mala byť max 1500 mm. V tejto fáze, ak stanoví statický výpočet, je potrebné tiež vykonať montážne nadvýšenie.
Dôležité upozornenie: Stojky podpier nesmú byť opreté priamo na nespevnený terén, aby sa pri zaťažení čerstvým betónom pri betonáži stropu nezaborili. Mohli by tak dôjsť k nežiaducemu priehybu stropu. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť roznášacie pätky.
HELUZ - Stropy MIAKO (Koordinuj.cz)
Vkladanie Stropných Vložiek
Keď sú nosníky umiestnené a podopreté, nastáva čas na vkladanie vložiek alebo dosiek. Ide o relatívne jednoduchý postup, vždy uvedený v kladačskom výkrese. „Z dôvodu správneho vymedzenia rozstupu nosníkov sa vložky kladú najskôr na preskáčku do krajných polôh. Následne postupujeme kvôli rovnomernému zaťaženiu súbežne vo všetkých radoch,“ hovorí konzultant KM Beta Vladimír Tengler.
Stropné vložky ukladáme nasucho vždy medzi dva nosníky. Stropné vložky Miako sa do nosníkov usadzujú vždy na sucho. V prípade dosiek Hurdis, ukladaných do keramických nosníkov, je možné použiť vápennocementovú murovaciu maltu hrúbky aspoň 10 mm (typové označenie malty ZM 903). Stropné vložky HELUZ MIAKO sa kladú na sucho a to postupne v radoch kolmých na samotné nosníky. Z dôvodu zamedzenia podtekania betónovej zmesi odporúča HELUZ ukladať vložky tiež s cca 100 mm presahom nad murivo. Stropné vložky by nemali zasahovať nad nosnú stenu.
Pri ukladaní vložiek nie je povolené na ne stúpať. Pre tento účel je potrebné cez stropné vložky položiť dosku. „Priamo na vložky Miako ani dosky Hurdis rozhodne nešliapeme, nesmú sa poškodiť. Pre pohyb je možné použiť napríklad fošňu, ktorá zaťaženie rozloží do väčšej plochy,“ dopĺňa.
Betonáž a Záverečné Úpravy
Posledná fáza. V okamihu, keď sú vložky alebo dosky rozložené v celej dĺžke medzi všetkými nosníkmi, môžeme pristúpiť k betonáži. S betonážou je možné začať, až keď sú tvarovky uložené po celej dĺžke nosníkov.
Príprava a Trieda Betónu
V prípade systému Miako je možné betón v hrúbke 40, 60 alebo 80 mm aplikovať priamo na navlhčený povrch. Na zaliatie stropu používame betón triedy C 20/25. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má vplyv na únosnosť stropu. Konkrétne pri polomontovaných trámových stropoch HELUZ MIAKO sa ponúka voliť vyšší variant nadbetonávky, ktorý vďaka väčšiemu množstvu betónu poskytne tiež lepšie akumulačné schopnosti. A to, vzhľadom na cenu betónu, za priaznivú cenu. Napríklad u bungalovov bude v porovnaní s bežne vykonávanou ľahkou stropnou konštrukciou (sadrokartón) dosiahnuté výrazne stabilnejšie vnútorné prostredie.
Pred betonážou treba najmä v letných mesiacoch stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu.
Armovanie a Samotná Betonáž
Na armovanie sa používa kari sieť s okom 150 mm na 150 mm a priemerom minimálne 4 mm. „Častou chybou na stavbách je nepoužitie dištančných podložiek pod kari sieťou, v ďalšom priebehu stavby potom napríklad jej zošliapávanie. Tomu je nutné sa vyvarovať,“ hovorí Vladimír Tengler. Pokiaľ nestanovuje sprevádzajúca dokumentácia inak, musí byť vystužená (napríklad KARI sieťou ø4/150 alebo ø4/150) aj monolitická doska nad stropnými vložkami MIAKO.
Svoje pravidlá má aj vykonávanie betonáže. Postupuje sa v pruhoch, v smere nosníkov. Betonáž musí prebiehať rovnomerne. Betón treba v letnom období chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C.
Spojovacia Výstuž a Stužujúci Veniec
Na koncoch a v strede nosníkov sú strmene, ktoré sú ohnuté k hornému povrchu nosníkov. Do strmeňov na koncoch nosníkov vkladáme tzv. spojovaciu výstuž. Pre spojovaciu výstuž platí zásada: presah za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m.
Pri betonáži stropu betónujeme súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku. Po obvode stropu vymurujeme vencovú tehlu tak, aby tepelná izolácia smerovala dovnútra.
Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.
