Nivelačné prístroje: Podrobný sprievodca svetom presného merania výšok

Nivelačné prístroje sú nepostrádateľným nástrojom pre každého, kto sa zaoberá stavebníctvom, či už ide o profesionálov alebo domácich majstrov. Umožňujú presné meranie výškových rozdielov, čo je kľúčové pri realizácii akéhokoľvek projektu, od rozsiahlych stavieb až po výstavbu rodinných domov. Okrem určovania výšok dokážu niektoré prístroje merať aj uhlové rozdiely a vzdialenosti. Sú najpresnejším prístrojom na určovanie výšok, prevýšení alebo vytýčenia roviny na stavbe. Vzrastajúce nároky na rýchlosť a kvalitu výstavby, ale aj nastupujúce nové trendy v stavebníctve sú podnetom na neustály rozvoj a technologické napredovanie týchto prístrojov.

Základná konštrukcia a komponenty

Základná konštrukcia nivelačného prístroja zahŕňa objektív a kompenzátor, ktoré sú jeho najdôležitejšími komponentami. Pre zabezpečenie optimálnej funkčnosti a zabránenie kondenzácii na šošovke sú mnohé prístroje plnené dusíkom. Konštrukcia umožňuje horizontálny pohyb prístroja v rozsahu 360 stupňov. Použitie zaostrovacieho tlačidla na ďalekohľade zabezpečuje jasný a ostrý obraz pozorovaného cieľa.

Urovnávacím mechanizmom týchto prístrojov je nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy. Urovnanie niektorých prístrojov zabezpečuje kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou.

Typy nivelačných prístrojov

Na trhu existuje niekoľko typov nivelačných prístrojov, ktoré sa líšia konštrukciou, spôsobom merania a úrovňou automatizácie. Medzi hlavné typy patria optické, digitálne a laserové nivelačné prístroje.

Optické nivelačné prístroje

Tieto prístroje sú charakteristické jednoduchou konštrukciou, vysokou odolnosťou a jednoduchým používaním. Sú obľúbené pre svoju presnosť, robustnosť voči vode a prachu a rozumnú cenu, čo ich robí ideálnou voľbou pre profesionálov aj amatérov. Klasické optické ďalekohľady dokázali čítať milimetre na meracej late do vzdialenosti 40 metrov.

Digitálne nivelačné prístroje

Digitálne prístroje ponúkajú vysokú presnosť a rýchlosť merania s možnosťou automatizovaného fungovania. Ich významnou výhodou je integrovaná pamäť na ukladanie nameraných údajov, avšak sú spojené s vyššou cenou. Novšie typy kompenzátorových prístrojov sú vybavené digitálnymi technológiami, ktoré zjednodušujú a zrýchľujú štandardné postupy pri nivelačných prácach a minimalizujú vplyv ľudského faktora na výsledky meraní. Takáto automatizácia meraní zjednodušuje zber údajov a ich následné spracovanie. Moderné elektronické prístroje zvládajú čítanie až na 100 metrov.

Laserové nivelačné prístroje

Laserové nivelačné prístroje využívajú laserový lúč na vytýčenie referenčnej roviny. Príkladom je presný laserový nivelačný prístroj Hilda 4D so zeleným lúčom a 16 líniami, ktorý je ideálny pre profesionálov aj domácich majstrov, vďaka vysokej presnosti a bohatému príslušenstvu. Huepar HP-903CG s prijímačom LR-5RG je zase presný 3D laserový nivelák s 12 zelenými líniami a 3 × 360° pokrytím pre pohodlnú prácu v interiéri aj exteriéri.

Kľúčové parametre pri výbere nivelačného prístroja

Pri výbere vhodného nivelačného prístroja je dôležité zohľadniť niekoľko kľúčových parametrov, ktoré ovplyvnia jeho použiteľnosť a presnosť pre konkrétne úlohy.

Zväčšenie

Zväčšenie prístroja je dôležité najmä pri meraní na rôzne vzdialenosti. Pre práce na kratšie vzdialenosti, ako je výstavba rodinného domu, postačuje zväčšenie 20x alebo 24x. Pri dlhších vzdialenostiach, ktoré sa často vyskytujú na rozsiahlejších stavbách, je potrebný prístroj so zväčšením 26x, 28x, 30x alebo dokonca 32x. Napríklad, Leica NA 324 vyžaduje zväčšenie 26x, 28x, 30x alebo 32x, rovnako ako Topcon AT-B3 alebo Geomax ZAL 330.

Kvalita optiky

Kvalita optiky priamo ovplyvňuje presnosť a životnosť prístroja. Kvalitné prístroje sú vybavené sklenenými šošovkami, zatiaľ čo lacnejšie modely môžu používať plastové šošovky. Plastové šošovky sa rýchlejšie opotrebúvajú a zhoršujú možnosti zameriavania. Ich nízka cena sa prejaví vo veľmi rýchlom starnutí šošovky, čo spôsobuje horšie možnosti zameriavania. Renomovaní výrobcovia ako Geomax, Leica alebo GeoFennel používajú výhradne kvalitnú sklenenú optiku.

Upevnenie na statív

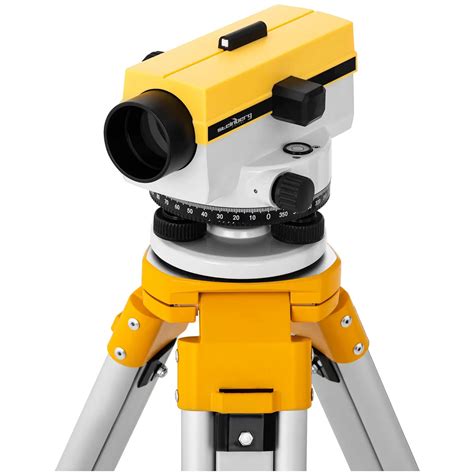

Pre dosiahnutie maximálnej presnosti pri meraní je nevyhnutné umiestniť nivelačný prístroj na statív. Je dôležité overiť kompatibilitu závitu statívu s prístrojom (najčastejšie ide o univerzálny závit 5/8"). Kvalitné prístroje sú často vyrobené z ľahkého, ale odolného hliníka, čo zaisťuje nízku hmotnosť. Menej kvalitné prístroje s kovovým telom bývajú ťažšie. Pre nivelačný prístroj je preto potrebný stabilný, ľahký alebo stredne ťažký hliníkový stavebný statív; ľahké statívy alebo fotostatívy nie sú vhodné.

Nivelácia: Princíp a postup merania

Nivelácia, pochádzajúca z francúzskeho slova "nivelle" (vodováha), je postup na vytyčovanie vodorovnej roviny a meranie výškových rozdielov v teréne pomocou nivelačného prístroja. Nivelačný prístroj je v podstate zameriavací ďalekohľad, ktorý sa otáča okolo zvislej osy a je upevnený na statíve. Pred samotným meraním je potrebné pomocou vyrovnávacích skrutiek skontrolovať, či je kruhová libela na prístroji vyrovnaná. Tento krok zabezpečuje, že vnútorný kompenzátor je v rozsahu a nastavený tak, aby zohľadňoval akékoľvek nesprávne vyrovnanie.

Postup merania

1. Nivelácia vpred: Pri nivelácii vpred sa nivelačný prístroj postaví na bod so známou výškou a na cieľový bod sa zvisle postaví meracia lať. Cez ďalekohľad sa odčíta výšková hodnota na lati. Rozdiel medzi výškou nivelačného ďalekohľadu od zeme a touto hodnotou udáva prevýšenie cieľového bodu. Pri meraní dlhších trás sa tento postup opakuje.
2. Nivelácia zo stredu: Pri nivelácii zo stredu sa jedna lať postaví na východiskový bod a druhá na dohľad v smere trasy.

Presnosť a spoľahlivosť

S kvalitným prístrojom a pri precíznom meraní môže byť chyba nivelácie menšia ako 1 mm na kilometer dĺžky trasy. Výsledky meraní po rôznych trasách sa porovnávali, čím sa chyba dala ďalej znižovať. Pre zabezpečenie správnej funkcie kompenzátora je nevyhnutné pred každým meraním vyrovnať prístroj pomocou vyrovnávacích skrutiek a skontrolovať, či je kruhová libela na prístroji vyrovnaná.

Nivelačné prístroje s magnetickým kompenzátorom umožňujú vykonávať merania aj v nestabilných priestoroch, kde môže byť statív s prístrojom vystavený neustálym vibráciám. Tieto prístroje sú často odolné voči prachu a vode (napr. s krytím IPX6), čo ich predurčuje na prácu v náročných podmienkach, ako je dážď alebo prašné prostredie. Model spĺňa podmienky vodovzdornosti podľa medzinárodných štandardných noriem IPX triedy 4, preto ho možno použiť aj vo vlhkom prostredí (hmla, dážď).

Praktické aplikácie nivelačných prístrojov

Nivelačné prístroje sú využívané v širokom spektre stavebných prác. Sú ideálne pri veľkých stavbách, ale aj pri stavbách rodinných domov.

Na prácu s presnými keramickými tvárnicami je nevyhnutné vytvorenie dokonale rovného povrchu. Nivelačná súprava sa skladá z dvoch prípravkov s meniteľným nastavením. Pomocou týchto prípravkov nastavujete hrúbku a šírku nanášanej maltovej vrstvy na jednotlivých miestach základov. Jeden výškovo nastaviteľný prípravok postavte na najvyšší bod základov (alebo stropnej dosky tvoriacej zakladaciu rovinu pre ďalšie podlažie), kde sa vyrovná podľa zabudovanej vodováhy do vodorovnej polohy. Potom do úchytu prípravku na doraz upevníte latu, na ktorú nastavíte čítacie zariadenie lasera presne do výšky laserového lúča. Počas zakladania už nesmiete s laserovým nivelačným prístrojom a ani s čítacím zariadením na late hýbať. Na zarovnanie maltového lôžka odmerajte podľa dĺžky používanej hliníkovej laty vzdialenosť druhého vyrovnávacieho prípravku od prvého. Obidva prípravky nastavte pomocou nastavovacích skrutiek do výšky určenej nivelačným prístrojom. Zároveň podľa hrúbky steny nastavte aj požadovanú šírku maltového lôžka a skontrolujte vodorovnú polohu vodiacich líšt.

Prehľad vybraných modelov a ich špecifikácie

Na trhu je dostupná široká škála nivelačných prístrojov od rôznych výrobcov, z ktorých každý ponúka špecifické vlastnosti a technické parametre.

Sokkia

• Sokkia C410: Automatický nivelačný prístroj navrhnutý najmä na stavebné účely (výstavbu základov, podláh, kladenie potrubí atď.). Má štvorvláknový závesný kompenzátor s magnetickým tlmením a pracovným rozsahom 15’, ktorý odoláva vibráciám a menším mechanickým otrasom. Je vhodný aj na prácu v ťažkých podmienkach. Ďalekohľad s 20-násobným zväčšením možno zaostriť od minimálnej vzdialenosti 0,9 m. Stredná kilometrová chyba prístroja je 2,5 mm. Umožňuje meranie dĺžok pomocou násobnej a adičnej konštanty a je vybavený horizontálnym kruhom na meranie uhlov v 360 stupňoch alebo 400 grádoch.
• Sokkia C330: Automatický nivelačný prístroj s celokovovým telom, určený na prácu v ťažkých podmienkach. Krátka zaostrovacia vzdialenosť 30 cm a prídavný pravouhlo zalomený okulár umožňujú využitie prístroja aj v extrémne stiesnených priestoroch. Magnetický kompenzátor s pracovným rozsahom 15’ odoláva vibráciám a mechanickým otrasom. Ďalekohľad má voliteľné 22- až 28-násobné zväčšenie so zaostrením už od vzdialenosti 0,3 m. Stredná kilometrová chyba je 2,0 mm.
• Sokkia SDL50: Digitálny nivelačný prístroj s automatickou registráciou meraného bodu, ktorá pri meraní eliminuje riziko chybného odčítania hodnôt z nivelačnej laty. Je vybavený internou pamäťou, ktorá dokáže zaznamenať 2 000 nameraných bodov. Používa sa na rozsiahle výškové merania, kontrolné merania rovinnosti podláh či stropov a nivelačných ťahov. Má závesný kompenzátor s magnetickým tlmením a pracovným rozsahom nad 15‘, zabezpečujúci presné meranie aj v nepriaznivých podmienkach (-20 °C až +50 °C). Vodovzdorné vyhotovenie stroja s triedou ochrany IPX4. Ďalekohľad s 28-násobným zväčšením s minimálnou zaostrovacou vzdialenosťou 1,5 m. Stredná kilometrová chyba pri použití laty s čiarovým kódom je 1,5 mm. Prístroj váži 2,4 kg a meranie sa vykoná za 3 sekundy stlačením klávesu.

Leica

• Leica NA320: Základný nivelák.
• Leica Runner24: Celokovový optický nivelačný prístroj určený na technickú niveláciu. Má ďalekohľad s 24-násobným zväčšením a stredná kilometrová chyba je ± 2,5 mm. Jednoduchšiu kontrolu krabicovej libely umožňuje hľadáčik vybavený optickým hranolom, tzv. pentaprizmou. Odoláva vode (IP 55) a má kompenzátor s citlivosťou 0,5“ a pracovným rozsahom 15’.
• Leica NA700: Optické nivelačné prístroje, ktoré odolávajú nárazom a striekajúcej vode podľa normy IP 57. Sú vybavené kompenzátorom s magnetickým tlmením, ktorý umožňuje odčítanie aj v nestabilnom prostredí s otrasmi. Majú ďalekohľad s 20- až 30-násobným zväčšením a stredná kilometrová chyba prístrojov sa pohybuje v rozpätí 1,2 až 2,5 mm.
• Leica Sprinter: Digitálne nivelačné prístroje so stabilným kompenzátorom, ktorý má magnetické tlmenie a umožňuje meranie i v nestabilnom prostredí s otrasmi. Odstraňujú chybu z nesprávneho odčítania hodnoty na nivelačnej late, ako aj chybu zo zapisovania. Sú vhodné na prácu vo vlhkom prostredí alebo v podmienkach so zníženou viditeľnosťou pod 20 luxov. Majú LCD displej s automatickým odčítavaním hodnoty z laty a následným určením prevýšenia i vzdialenosti, ktoré možno doplniť o odčítanie uhla. Sú vybavené funkciou Tracking, ktorá umožňuje sledovať a priebežne merať pohybujúcu sa latu. Modely M majú program líniovej nivelácie a dokážu zaregistrovať 1 000 meraní s následným prenosom do počítača.

Nikon

• Nikon AX-2S: Optický nivelačný prístroj vybavený kompenzátorom s magnetickým tlmením. Má ďalekohľad s 20-násobným zväčšením, ktorý umožňuje zaostrenie od vzdialenosti 0,75 m. Kilometrová presnosť merania sa odhaduje na ± 2,5 mm.
• Nikon AC-2S: Optický nivelačný prístroj s ďalekohľadom s 24-násobným zväčšením a zaostrením v minimálnej vzdialenosti 0,75 m. Stredná kilometrová chyba prístroja je ± 2,0 mm.

Trimble

• Trimble® DiNi®: Digitálny nivelačný prístroj na meranie výšok a prevýšení, odolný proti vode a prachu (index ochrany IP 55). Podsvietený displej a osvetlená bublina libely umožňujú meranie aj v podmienkach s nižšou viditeľnosťou. Prístroj si vyžaduje menšie viditeľné zorné pole (30 cm), vďaka čomu možno merať väčšie výškové rozdiely na jednu prestavu. Jeho súčasťou je interná pamäť, ktorá dokáže zaznamenať 30 000 dátových riadkov a preniesť ich do počítača. Má kompenzátor s možnosťou urovnania do 15’ a ďalekohľad s 26- až 32-násobným zväčšením. Hmotnosť (vrátane batérie) je 3,5 kg.

Ostatné modely a značky

• AT-G6: Optický nivelačný prístroj odoláva vode a prachu podľa normy IPX7. Kompenzátor s magnetickou brzdou umožňuje urovnanie prístroja na ± 15’. Model je vybavený ďalekohľadom s 24-násobným zväčšením a možno ho zaostriť už od minimálnej vzdialenosti 0,5 m. Stredná kilometrová chyba pri dvojitej nivelácii je ± 2,0 mm.
• Nivel System N32x: Optická vodováha Nivel System N32x je navrhnutá pre veľmi presné meranie výškových rozdielov. Vďaka kvalitnému optickému systému s 32-násobným zväčšením dosahuje presnosť 1,5 mm na 1 km dvojitej nivelácie. Je odolná voči prachu a vode (IPX6) a má minimálnu cieľovú dĺžku 0,3 m. Hmotnosť prístroja je 1,75 kg.

Technické parametre nivelačného prístroja Nivel System N32x

• Nivel System DL-100C: Elektronické digitálne nivelačné prístroje radu DL-100C sú určené na všetky druhy nivelačných prác. Sú vybavené programom, ktorý umožňuje meranie nivelačných relácií, presnú niveláciu, opakované meranie bodov bokom, inverzné meranie a vytyčovanie. Do ich internej pamäte možno uložiť 2 400 záznamov z meraní. Modely majú horizontálny kruh, ktorý umožňuje meranie uhlov v 360 stupňoch alebo 400 grádoch. Vážia 2,8 kg. Model DL-101C má ďalekohľad s rozlišovacou schopnosťou 3“ a 32-násobným zväčšením. Nivelačný prístroj DL-102C má ďalekohľad s 30-násobným zväčšením.

Profesionálny nivelačný prístroj GFN 10 od GeoFennel

Profesionálny nivelačný prístroj GFN 10 od nemeckej firmy GeoFennel je robustné a spoľahlivé zariadenie.

Technické parametre GeoFennel GFN 10:

• Presnosť: +/- 1 mm
• Zväčšenie: 32 x
• Najkratšia zameraná vzdialenosť: 60 cm
• Priemer objektívu: 40 mm
• Pracovný rozsah kompenzátora: +/- 15´
• Presnosť kompenzátora: +/- 0.3"
• Horizontálny kruh: 360 stupňov
• Kruhová libela: 8´/ 2 mm
• Odolnosť voči vode a prachu: IP 65
• Hmotnosť: 1.6 kg

Výhody produktu zahŕňajú robustnú kovovú konštrukciu s hornou rúčkou pre pohodlnú manipuláciu, testovacie tlačidlo kompenzátora, upevnené zrkadielko na pohodlnejšie čítanie libely, sklenenú optiku zaručujúcu dlhodobú funkčnosť a plnenie dusíkom proti oroseniu.

Odporúčané príslušenstvo

Okrem samotného nivelačného prístroja je dôležité myslieť aj na kvalitný statív a nivelačnú latu. Napríklad, s Leica Sprinter možno použiť teleskopickú nivelačnú latu Leica GSS, ktorá má z jednej strany čiarový kód a z druhej strany klasickú nivelačnú stupnicu. Všetky nivelačné prístroje Sokkia sú kombinovateľné s hliníkovým statívom Kombo a držiakom nivelačnej laty. Nivelačný set často obsahuje prístroj, hliníkový stavebný statív a nivelačnú latu 5 m.

Tipy pre výber a nákup

Pri výbere nivelačného prístroja je dôležité zohľadniť nielen technické parametre, ale aj dostupnosť na trhu a skúsenosti iných používateľov. Porovnajte si viac ako 147 ponúk z kategórie Nivelačné prístroje a laty. Nakúpiť výhodne môžete už v cenovej hladine menej ako 100 €. Pre zákazníkov, ktorí chcú mať svoj tovar čo najskôr doma, je pripravených 100 položiek skladom na okamžité odoslanie. Aby ste sa nemýlili, pomôže vám 41 recenzií od skutočných zákazníkov. Prečítajte si, čo na produkte oceňujú ostatní kupujúci a k čomu naopak majú výhrady. Vďaka overeným recenziám sa rozhodnete ľahšie a rýchlejšie. Vyberte si z 10 najlepšie hodnotených produktov s minimálne 95 % pozitívnych recenzií od overených zákazníkov.

Vďaka tomu, že sú sledované vývoje cien u všetkých produktov naprieč všetkými obchodmi, je možné rozpoznať skutočné zľavy, ktoré sú označené značkou Cenopád. Nivelačný prístroj je možné kúpiť samostatne, ale odporúčame zakúpenie nivelačných setov, ako napríklad GeoFennel GFN1 SET alebo GeoFennel N 32 SET.
