Nivelačné Prístroje: Od Optickej Zámernej Osi a Zámerného Kríža po Laserovú Presnosť

V dnešnom svete, kde sa kladie dôraz na efektivitu a bezchybné výsledky, sú nivelačné prístroje nepostrádateľným pomocníkom pre každého profesionála aj domáceho majstra. Či už staviate dom, renovujete byt, alebo len vešiate obrazy, presnosť je základ. Akékoľvek odchýlky od dokonalej roviny môžu viesť k nákladným chybám. Použitie moderného nivelačného prístroja však eliminuje ľudský faktor a výrazne znižuje chybovosť.

Nivelačný prístroj je základným a zároveň najpresnejším prístrojom na určovanie výšok, prevýšení alebo vytýčenia roviny na stavbe. Vzrastajúce nároky na rýchlosť a kvalitu výstavby, ale aj nastupujúce nové trendy v stavebníctve sú podnetom na neustály rozvoj a technologické napredovanie týchto prístrojov. Hlavným motívom je nielen samotné uľahčenie obsluhy zariadenia či zberu dát, ale aj vylúčenie chýb v dôsledku zlyhania ľudského faktora.

Čo je Nivelačný Prístroj?

Nivelačný prístroj (nivelák) je optické zariadenie slúžiace na meranie, prenášanie a vytyčovanie výšok. Nivelačné prístroje sú určené pre profesionálnych aj amatérskych stavebníkov, ktorí pomocou prístroja merajú výškové rozdiely. Prístroj je tak využiteľný pri veľkých stavbách, ale aj pri stavbách rodinných domov. Okrem výšky je s ich pomocou možné merať aj uhlové rozdiely alebo vzdialenosti.

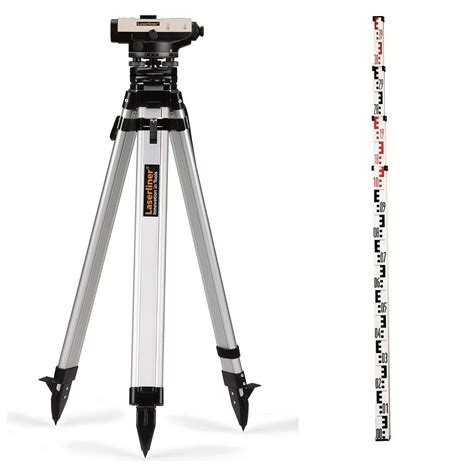

Prístroj sa upevňuje na statív a na presné odmeranie hodnoty cieľového bodu sa používa nivelačná lata. Samotný prístroj zvládne obsluhovať jeden človek a vyznačuje sa veľkou presnosťou.

Kľúčové Komponenty a Osi Nivelačných Prístrojov

Medzi najdôležitejšie komponenty nivelačného prístroja patria objektív a kompenzátor. Väčšina prístrojov je plnená dusíkom, čo účinne zabraňuje roseniu šošovky. Konštrukcia nivelačného prístroja umožňuje jeho horizontálny pohyb v kruhu 360 stupňov. Použitie zaostrovacieho tlačidla na ďalekohľade umožňuje, aby bol pozorovaný cieľ jasný a zaostrený.

Ďalekohľady sú najpresnejšie a dnes všeobecne používané zámerné pomôcky geodetických prístrojov. V ďalekohľade rozoznávame dve osi:

• Optická os: prechádza stredom optickej sústavy okulára a objektívu.
• Zámerná os: prechádza stredom zámerného kríža a stredom optickej sústavy objektívu.

V správne justovanom ďalekohľade sú obidve osi totožné. Aby sa nivelačným prístrojom mohlo presne merať, musí vyhovovať tzv. hlavná osová podmienka, ktorá vyplýva z požiadavky, že po približnom urovnaní prístroja podľa kruhovej libely musí byť zámera presne vodorovná. V ďalekohľadoch súčasných nivelačných prístrojov je umiestnený konštrukčný prvok tzv. kompenzátor, ktorý samočinne nastavuje zámeru do vodorovnej polohy.

Vedľajšou osovou podmienkou je kolmosť vertikálnej osi nivelačného prístroja a dotykovej roviny kruhovej libely v jej vrchole. Tretia dôležitá podmienka vyžaduje, aby horizontálna výška zámerného kríža bola skutočne horizontálna, čo je kľúčové pre presné určovanie prevýšení.

Typy Nivelačných Prístrojov

Podľa druhu urovnávacieho mechanizmu možno nivelačné prístroje rozdeliť na libelové alebo kompenzátorové.

Libelové Nivelačné Prístroje

Urovnávacím mechanizmom týchto prístrojov je nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy.

Kompenzátorové Nivelačné Prístroje

Urovnanie týchto prístrojov zabezpečuje kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou.

Novšie typy kompenzátorových prístrojov sú vybavené digitálnymi technológiami, ktoré zjednodušujú a zrýchľujú štandardné postupy pri nivelačných prácach a minimalizujú vplyv ľudského faktora na výsledky meraní. Takáto automatizácia meraní zjednodušuje zber údajov a ich následné spracovanie.

Magnetický kompenzátor umožňuje meranie na nestabilných terénoch, kde môže byť statív s nivelačným prístrojom vystavený neustálym vibráciám. Zabudovaný magnetický kompenzátor prístroj automaticky vyrovnáva a uľahčuje tak prácu na miestach s nestabilným a vibrujúcim podložím (napr. na stavenisku alebo v blízkosti ťažkých strojov).

Prehľad Typov Nivelačných Prístrojov

• Optický nivelačný prístroj Nivel System N24x: Prístroj pre veľmi presné meranie výškových rozdielov s vysoko kvalitnou optikou (zväčšenie 24x), zaisťujúci presnosť 2 mm na 1 km dvojitého nivelačného ťahu.
• Sokkia C410: Automatický nivelačný prístroj určený na stavebné účely, so štvorvláknovým závesným kompenzátorom a 20-násobným zväčšením. Stredná kilometrová chyba je 2,5 mm.
• Sokkia SDL50: Digitálny nivelačný prístroj s automatickou registráciou meraného bodu a internou pamäťou na 2 000 nameraných bodov. Pri použití laty s čiarovým kódom je stredná kilometrová chyba 1,5 mm.
• Leica Runner24: Celokovový optický nivelačný prístroj na technickú niveláciu s 24-násobným zväčšením a strednou kilometrovou chybou ± 2,5 mm.
• Leica Sprinter: Digitálne nivelačné prístroje so stabilným kompenzátorom, ktoré eliminujú chyby z nesprávneho odčítania a zapisovania. Stredná kilometrová chyba je v závislosti od modelu 1,5 až 2,0 mm.

Kľúčové Vlastnosti a Parametre Nivelačných Prístrojov

Vzrastajúce nároky na rýchlosť a kvalitu výstavby vedú k neustálemu technologickému napredovaniu nivelačných prístrojov. Medzi dôležité parametre patrí zväčšenie, kvalita optiky a odolnosť voči vonkajším vplyvom.

Zväčšenie

Dôležitým parametrom nivelačného prístroja je zväčšenie. V prípade stavby rodinného domu, keď meriate kratšie vzdialenosti, dostačuje prístroj so zväčšením 20x alebo 24x. Dlhé vzdialenosti, ktoré sa vyskytujú na rozsiahlejších stavbách, však vyžadujú zväčšenie 26x, 28x, 30x alebo 32x.

Kvalita Optiky

Kvalitný prístroj by mal byť vybavený kvalitnou sklenenou šošovkou. Lacnejšie prístroje sú vybavené plastovými šošovkami, ktorých nízka cena sa prejaví vo veľmi rýchlom starnutí šošovky, čo spôsobuje horšie možnosti zameriavania. Výrobcovia ako Geomax, Leica alebo GeoFennel používajú kvalitnú sklenenú optiku.

Odolnosť

Prístroj je odolný voči prachu a vode, a preto ho možno používať v náročných pracovných podmienkach - za dažďa alebo vo veľmi prašnom prostredí. Odolnosť voči vode a prachu je často špecifikovaná medzinárodnými štandardnými normami, napríklad IPX triedy 4 alebo IP 55, IP 57.

Tabuľka nižšie ilustruje význam jednotlivých stupňov IP krytia pre odolnosť nivelačných prístrojov:

Moderné Nivelačné Riešenia: Laserová Technológia

Svet laserových nivelačných prístrojov je rozmanitý a každý typ je navrhnutý pre špecifické úlohy. Všestrannosť laserového nivelačného prístroja je obrovská a uplatňuje sa najmä v interiérovom dizajne a renováciách, kde je ideálny pre montáž sadrokartónových konštrukcií, pokládku dlažby a obkladov, maľovanie, inštaláciu osvetlenia, elektroinštalácií, nábytku a políc.

Krížové a Bodové Lasery

Tieto prístroje premietajú horizontálne a vertikálne čiary, často tvoriace kríž. Sú ideálne pre interiérové práce, ako je pokladanie dlažby, vešanie obrazov, inštalácia okien a dverí, alebo montáž sadrokartónu.

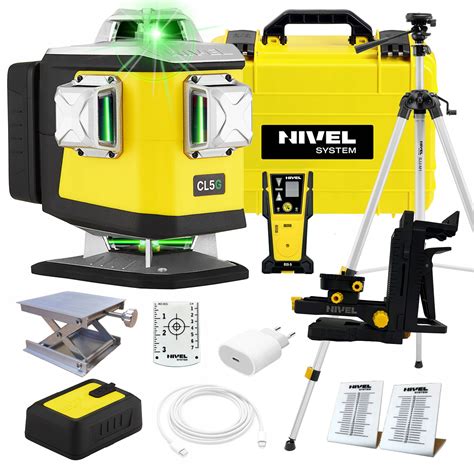

Nivel System CL5G je viacúčelový krížový laser s veľmi dobre viditeľným zeleným laserovým lúčom. Ide o prvý krížový laser Nivel System umožňujúci elektronické nakláňanie rovín v 2 osiach, čo znamená, že podobne ako pri rotačných laseroch máte možnosť pracovať so sklonmi. Prístroj znázorňuje na stenách vodorovné a zvislé referenčné čiary, ktoré sú potrebné pre všetky dokončovacie a všeobecné stavebné práce.

Vzhľadom k tomu, že laser má 4 laserové hlavy, môže užívateľ pracovať so štyrmi laserovými rovinami - každá v rozsahu 360 °. Laser vďaka rovinám umožňuje zobrazenie pravých uhlov, ktoré sú potrebné napr. pri stavebných a dokončovacích prácach (napr. obklady). Prístroj má elektronický kompenzátor, ktorý je účinnejší v porovnaní s magnetickým. Je možné aj zablokovanie kompenzátora, takže prístroj sa dá nakloniť a môže sa používať pri šikmých rovinách.

Zabudovaný 1/4“ závit zaručuje stabilitu pri montáži prístroja na statív alebo adaptér. Lasery sú navrhnuté tak, aby generovaný lúč bol čo najbližšie k pracovnej ploche (stena, podlaha, strop). Viacúčelový laser CL5G sa po zapnutí sám vyrovná a bude okamžite pripravený na prácu. Generovaný zelený laserový lúč je veľmi dobre viditeľný, zobrazený na stene predstavuje referenciu pre horizontálne alebo vertikálne práce. Prístroj umožňuje prácu s horizontálnymi a vertikálnymi lúčmi, pričom 4 roviny môžu byť zobrazené samostatne alebo spolu.

Prístroj je odolný voči prachu a vode (IP54). Navyše bol laserový kryt zosilnený, čo ho robí odolným, a tak prístroj funguje spoľahlivo aj v náročných podmienkach na stavenisku. Krížové lasery CL5G (zelený lúč) majú teraz nové príslušenstvo na podporu dokončovacích prác, ako je pokládka dlaždíc, a štandardné vybavenie bolo doplnené o podlahové odrazové terče. Terče položené na podlahu alebo dlaždice, vďaka ich presnému odstupňovaniu, poskytujú prehľad o rovine alebo odchýlke od roviny generovanej laserom CL5G.

CL5G má intuitívny ovládací panel. Vďaka presnému zobrazovaniu lúča sa s ním pracuje rýchlo a efektívne. Laser je napájaný líthiovým akumulátorom, a súprava je doplnená kompaktným prepravným kufríkom. S ohľadom na pracovné pohodlie je do štandardnej výbavy doplnený aj druhý akumulátor zadarmo, takže keď sa jedna batéria používa, druhú je možné nabíjať.

Rotačné Lasery

Ak potrebujete pokryť rozsiahlejšie plochy, rotačný laserový nivelačný prístroj je tou správnou voľbou. Vysiela 360° rotujúci laserový lúč, čím vytvára kompletnú horizontálnu alebo vertikálnu rovinu. Sú primárne určené pre rozsiahle vonkajšie projekty a zemné práce vďaka ich dlhému dosahu (až 200 m alebo 600 m s detektorom).

Rotačný laser je stroj, ktorý rýchlo vyžaruje jediný, mimoriadne presný laserový lúč. Vďaka tejto rýchlosti sa zdá, že celá pracovná plocha je obklopená súvislou, dokonale rovnou svetelnou čiarou. Väčšina moderných rotačných laserov sa tiež samoniveluje a používa vnútorné mechanizmy na zabezpečenie dokonalej presnosti premietanej roviny bez zložitého manuálneho nastavovania. Táto elektronická funkcia výrazne šetrí čas na stavenisku. Tieto úrovne sú určené na horizontálne (vodorovné) aj často vertikálne (olovnicové) použitie. Umožňujú jednej osobe merať výšku na veľké vzdialenosti, čím eliminujú potrebu tradičných metód merania. Pri použití vonku vyžaduje rotujúci lúč elektronický prijímač na detekciu čiary, čím sa podstatne predlžuje jeho praktický dosah.

Hlavné komponenty rotačného lasera:

• Laserová dióda: Ústredná súčasť stroja, ktorá vytvára zaostrený a koncentrovaný svetelný lúč.
• Otáčajúca sa hlava: Otočná veža alebo rotujúci hranol, ktorý umožňuje lúču opustiť puzdro. Rýchla rotácia vytvára laserovú vodováhu, ktorá definuje súvislú 360-stupňovú rovinu svetla.
• Prijímač/detektor: Nevyhnutný pre vonkajšie použitie, pretože lúč je zvonku často neviditeľný. Toto elektrické zariadenie sníma laserový impulz a vytvára zvukové signály pre presné umiestnenie roviny.
• Držiak na statív: Pre presnú prevádzku je potrebné umiestniť laser na pevnú plošinu. Na pevné upevnenie rotačných laserov k statívu sa používa bežný závitový držiak, zvyčajne s priemerom 5/8 palca.
• Napájací zdroj: Pre dlhé pracovné dni potrebujú tieto výkonné nástroje konzistentný výkon.

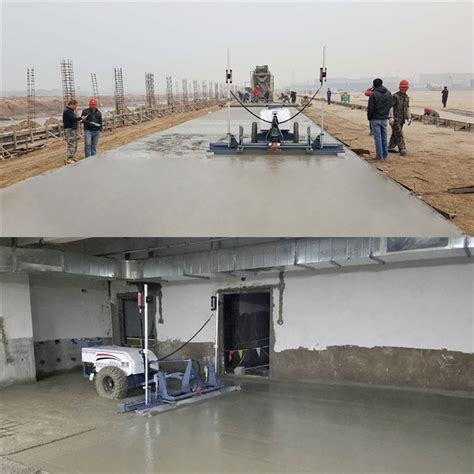

Betónové Laserové Nivelačné Stroje

Betónový laserový nivelačný stroj je zariadenie, ktoré využíva laserovú technológiu na vyrovnávanie podláh. Jeho pracovný princíp je založený hlavne na laserových meracích a riadiacich systémoch v kombinácii s mechanickou automatizačnou technológiou, aby sa dosiahlo vysoko presné a efektívne vyrovnávanie podlahy.

Počas špecifického pracovného procesu laserový nivelačný stroj najskôr vyžaruje laserový lúč cez laserový vysielač, ktorý je premietaný na skonštruovanú zem a prijímaný laserovým prijímačom. Prijímač následne odošle prijatý signál do riadiaceho systému a riadiaci systém na základe spätnoväzbového signálu nastaví polohu a výšku nivelačnej hlavice tak, aby nivelačná hlavica vždy zostala v nastavenej elevačnej polohe pre prevádzku.

Nivelačná hlava je hlavnou časťou laserového nivelačného stroja. Integruje funkčné moduly, ako je škrabka, špirála a vibračná doska, a dokáže dokončiť počiatočné vyrovnávanie, vibrácie a vyrovnávanie betónu naraz. Počas procesu vyrovnávania je úlohou škrabky a špirály rovnomerne rozložiť betón, zatiaľ čo vibračná doska rozvibruje betón, aby sa dosiahla požadovaná rovinnosť.

Súčasne laserový nivelačný stroj využíva počítačový laserový riadiaci systém, ktorý prijíma a spracováva laserové signály cez laserový prijímač mechanickej hlavy, aby sa v reálnom čase vykonávali úpravy pri monitorovacej frekvencii 10-krát za sekundu, aby sa presne kontrolovala nadmorská výška podlahy. To umožňuje presne kontrolovať rovinnosť celej podlahy a predchádzať manuálnym chybám a problémom so stavebnými spojmi pri tradičných stavebných metódach. Stručne povedané, princíp fungovania betónového laserového nivelačného stroja je založený na laserovom meracom a riadiacom systéme.

Princípy Nivelácie a Kalibrácie

Nivelácia je spôsob merania, pri ktorom výškový rozdiel dvoch bodov určíme vodorovnou priamkou realizovanou nivelačným prístrojom, od ktorej na zvislo postavených nivelačných latách meriame zvislé vzdialenosti k bodom, medzi ktorými výškový rozdiel určujeme.

Pre zabezpečenie presného merania musí nivelačný prístroj spĺňať niekoľko kľúčových podmienok:

• Hlavná osová podmienka: Zámerná os musí byť rovnobežná s osou nivelačnej libely.
• Vedľajšia osová podmienka: Os kruhovej libely musí byť kolmá na vertikálnu os prístroja.
• Podmienka horizontálneho zámerného kríža: Horizontálna výška zámerného kríža musí byť skutočne horizontálna.

Udržiavanie presnosti prístroja si vyžaduje pravidelné kontroly a údržbu. Kalibrácia nivelačného prístroja by sa mala vykonávať aspoň raz ročne. Kalibračný proces zahŕňa skúšky a prípadnú rektifikáciu. Napríklad, hlavná osová podmienka sa testuje postavením prístroja medzi dva stabilizované body a meraním prevýšenia. Následne sa prístroj premiestni blízko jedného z bodov a meranie sa opakuje. Ak sa prevýšenia zhodujú, hlavná podmienka je splnená. Rektifikácia zahŕňa úpravu polohy nivelačnej libely alebo posun zámerného kríža.

Príprava a Použitie Nivelačného Prístroja

Počiatočné nastavenie zahŕňa umiestnenie nivelačného prístroja na stabilný povrch alebo statív. Väčšina moderných laserových prístrojov je samonivelačných, čo znamená, že sa automaticky vyrovnajú do skutočne vodorovnej alebo zvislej roviny v rozsahu ±3° až ±4°. To výrazne urýchľuje nastavenie a znižuje ľudskú chybu.

Laserový nivelačný prístroj ponúka rôzne prevádzkové režimy: horizontálna línia (často 360°), vertikálna línia, krížový laser (kombinácia horizontálnej a vertikálnej línie). Niektoré modely majú aj bodové lasery na presné označenie bodov. V interiéri oceníte zelené lasery pre ich vynikajúcu viditeľnosť.

Bezpečnosť a Údržba

Pri správnom skladovaní vždy zamknite kompenzátor, aby ste ochránili jemný vnútorný mechanizmus. Ak prístroj skladujete dlhší čas, vyberte batérie.

Pre ochranu zraku je dôležité nikdy sa nepozerať priamo do laserového lúča ani ho nesledovať optickými prístrojmi, pretože to môže spôsobiť nezvratné poškodenie. Špeciálne okuliare na zlepšenie viditeľnosti laserovej línie neposkytujú ochranu očí pred laserovým žiarením - slúžia výlučne na zlepšenie viditeľnosti. Všeobecné bezpečnostné opatrenia tiež zahŕňajú nepovolenie používania zariadenia deťom alebo nezaškoleným osobám.

Príslušenstvo

Správne príslušenstvo môže výrazne rozšíriť možnosti vášho nivelačného prístroja a zlepšiť efektivitu práce. Statívy sú nevyhnutné pre stabilné umiestnenie a presné nastavenie výšky. Pre správne fungovanie rotačného laseru je príslušenstvo rovnako dôležité ako samotný laser. Vyžaduje sa nivelačná lať, vhodný elektronický prijímač a pevný, zdvíhací statív.
