Geodetické prístroje sú nevyhnutné nástroje pre presné meranie v stavebníctve, pri tvorbe topografických máp či vytyčovaní stavieb. Medzi základné, historicky overené zariadenia patrí tranzit, zatiaľ čo pre špecifické výškové merania sa využívajú moderné optické nivelačné prístroje.
Tranzit: Klasický nástroj na meranie uhlov
Tranzit je presný optický geodetický prístroj skonštruovaný na presné meranie horizontálnych aj vertikálnych uhlov. Jeho charakteristickou črtou je ďalekohľad, ktorý sa môže otočiť o plných 360° okolo svojej horizontálnej osi - odtiaľ názov „tranzit“ - čo umožňuje meranie uhlov nahor aj nadol. Tranzit je umiestnený na robustnom statíve a je vybavený delenými kruhmi alebo vernierovými stupnicami na priamy odpočet uhlov.
Základné časti tranzitu zahŕňajú ďalekohľad s nitkovým krížom, horizontálny kruh na odčítanie azimutu, vertikálny kruh na meranie sklonu a sústavu nivelizačných skrutiek a libiel na vyrovnanie prístroja. Jeho spoľahlivosť a jednoduchá obsluha z neho robia nenahraditeľný nástroj pri vytyčovaní stavieb, hraničných meraniach a zarovnávaní infraštruktúr.
Nivelačné prístroje a ich využitie

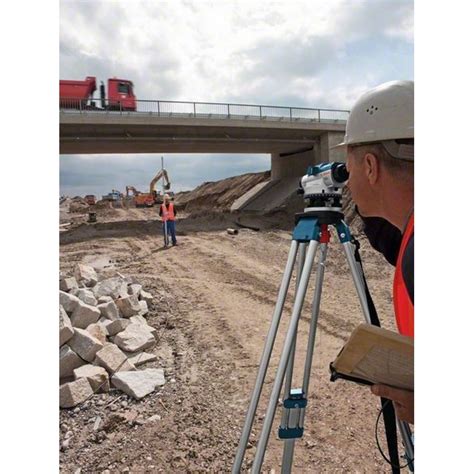

Nivelačné prístroje alebo optické nivelačné prístroje sú meracie zariadenia určené na presnú niveláciu pri výkopových prácach, pri zakladaní stavieb, užitočné sú však aj v záhradnej architektúre alebo pri terénnych úpravách. Dobrý nivelák dokáže veľmi presne merať výšky, vytyčovať naprojektované sklony a zisťovať výškové rozdiely vytýčených bodov.
Typy nivelačných prístrojov
- Optický: Jednoduchý a presný prístroj s vysokou odolnosťou. Robustná konštrukcia umožňuje vysokú odolnosť voči vode a prachu.
- Digitálny: Prístroj s vysokou presnosťou a rýchlosťou merania, schopný automatického fungovania. Výhodou je pamäť, do ktorej používateľ môže ukladať namerané údaje.
Porovnanie geodetických prístrojov
Každý prístroj má mierne odlišné funkcie, ako ukazuje nasledujúca tabuľka:
| Prístroj | Horizontálne uhly | Vertikálne uhly | Nivelácia (výška) |
|---|---|---|---|
| Tranzit | Áno | Áno | Áno |
| Teodolit | Áno | Áno | Obmedzene |
| Nivelačný prístroj | Nie | Nie | Áno |
Kľúčové komponenty a nastavenie
Najdôležitejšími komponentami prístroja sú objektív a kompenzátor. Objektív kvalitného niveláku má vysokú svetelnosť pre pohodlné odčítanie údajov z nivelačnej laty aj za nepriaznivých svetelných podmienok. Zabudovaný magnetický kompenzátor prístroj automaticky vyrovnáva a uľahčuje tak prácu na miestach s nestabilným a vibrujúcim podložím.
Pred samotným meraním je potrebné pomocou vyrovnávacích skrutiek skontrolovať, či je kruhová libela na prístroji vyrovnaná. Tento krok zabezpečuje, že vnútorný kompenzátor je v rozsahu a nastavený tak, aby zohľadňoval akékoľvek nesprávne vyrovnanie.
Jednoduché nivelovanie
Dôležitým parametrom nivelačného prístroja je zväčšenie. V prípade stavby rodinného domu, keď meriate kratšie vzdialenosti, dostačuje aj prístroj so zväčšením 20x alebo 24x, zatiaľ čo dlhšie vzdialenosti vyžadujú zväčšenie 26x až 32x. Kvalitné prístroje sa vyrábajú z vysoko odolného ľahkého hliníka, čo umožňuje nízku hmotnosť prístroja a jednoduchú manipuláciu.
