Nivelačné prístroje: Základy, komponenty a presné meranie vo stavebníctve

Nivelačné prístroje sú nepostrádateľným nástrojom pre každého, kto sa zaoberá stavebníctvom, či už ide o profesionálov alebo domácich majstrov. Umožňujú presné meranie výškových rozdielov, čo je kľúčové pri realizácii akéhokoľvek projektu, od rozsiahlych stavieb až po výstavbu rodinných domov. Okrem určovania výšok dokážu niektoré prístroje merať aj uhlové rozdiely a vzdialenosti. Zvládne ich obsluhovať jeden človek a vyznačujú sa veľkou presnosťou.

Základná konštrukcia nivelačného prístroja zahŕňa objektív a kompenzátor, ktoré sú jeho najdôležitejšími komponentami. Pre zabezpečenie optimálnej funkčnosti a zabránenie kondenzácii na šošovke sú mnohé prístroje plnené dusíkom. Konštrukcia umožňuje horizontálny pohyb prístroja v rozsahu 360 stupňov. Použitie zaostrovacieho tlačidla na ďalekohľade zabezpečuje jasný a ostrý obraz pozorovaného cieľa.

Čo je nivelácia a prečo je dôležitá?

Nivelácia, pochádzajúca z francúzskeho slova "nivelle" (vodováha), je postup na vytyčovanie vodorovnej roviny a meranie výškových rozdielov v teréne pomocou nivelačného prístroja. Nivelácia je meračský úkon na zistenie výškového rozdielu (prevýšenia) medzi dvomi bodmi. Využíva sa takmer vo všetkých technických odboroch a v niektorých prírodovedných odboroch.

Jej najdôležitejšou úlohou je budovanie výškových geodetických základov na štátnych územiach, na ktoré sa pripájajú všetky ďalšie podrobné výškové merania, ako aj znázornenie výškových pomerov v mapách všetkých mierok. Niveláciu využívame pri projektovaní a výstavbe rozsiahlejších technických diel a všade tam, kde treba zistiť presnú horizontálnu polohu. Niveláciou sa zisťujú posuny a deformácie veľkých budov a priehrad, ďalej vertikálne pohyby zemského povrchu na podkopaných územiach (spôsobené ľudskou činnosťou), ale aj na celých štátnych územiach a kontinentoch (spôsobené plávaním časti zemskej kôry alebo tektonickými pohybmi).

Výškové merania sú potrebné nielen v geodetickej praxi pri mapovaní, pri projektovaní a vytyčovaní komunikácií, priemyselných závodov, sídlisk, vodných diel, ale aj pri meraní posunov a deformácií konštrukcií stavebných objektov a ich častí a pri vedeckej činnosti. Pri výškovom meraní sa určujú výškové rozdiely (prevýšenia) medzi jednotlivými bodmi na zemskom povrchu, a potom sa z nich odvodzujú nadmorské, resp. relatívne výšky. Výškové rozdiely medzi jednotlivými bodmi sa určujú rozličnými spôsobmi podľa toho, aké prístroje a pomôcky máme k dispozícii, a aká presnosť sa vyžaduje.

Pri nivelácii sa výškový rozdiel medzi dvoma bodmi (A,B) určuje z rozdielu čítaní (úsekov), ktoré získame pomocou vodorovných zámer (zámernej osi) nivelačného prístroja na nivelačných latách postavených zvislo na týchto bodoch. Princíp určenia výškového rozdielu hAB niveláciou medzi dvoma blízkymi bodmi A a B (do 100 m až 240 m) je znázornený na schéme nižšie. hAB=z-p=HB-HA. Výška je vzdialenosť bodu od nulovej plochy meraná pozdĺž zvislice. Nulovou plochou je vzťažná plocha, ktorá prechádza nulvým výškovým bodom. Pre normálne výšky, čiže aj pre baltský výškový systém - po vyrovnaní (Bpv) je to kvázi geoid. Výšky vyjadrujú číselné údaje, ktoré sa označujú ako výškové kóty. Rozoznávame nadmorské a relatívne výšky. Pri všeobecne používaných označeniach platí, že prvý index výškového rozdielu označuje východiskový bod, druhý koncový bod. Výškový rozdiel hAB je teda rozdiel výšky koncového bodu B a výšky východiskového bodu A. Ak sa bude výškový rozdiel určovať opačným smerom, označí sa hBA, čiže výška bodu A mínus výška bodu B, to sa rovná - hAB.

Pokojná hladina mora je v skutočnosti hladinová plocha (ekvipotenciálna plocha), ktorej tvar presne zodpovedá pôsobeniu sily tiaže. Každý bod tejto plochy je kolmý na smer sily tiaže (geometrické miesto bodov s rovnakým potenciálom). Pri podobnom štúdiu hladinových plôch sa zistilo, že ide o nepravidelné plochy. Pre veľkú časť úloh však stačí, ak hladinové plochy berieme ako sústredné (koncentrické) gulové plochy. Tieto plochy (resp. ich priemety) sú pravé (skutočné) horizonty. Pravé horizonty nemôžeme v teréne vytýčiť priamo, ale pri malej vzájomnej vzdialenosti bodov môžeme výškový rozdiel bodov určiť aj ako rozdiel medzi výškami zdanlivých horizontov, ktoré vytyčuje os urovnanej libely meracieho (nivelačného) prístroja pri otáčaní okolo zvislej osi.

Postup merania

Pri nivelácii vpred sa nivelačný prístroj postaví na bod so známou výškou a na cieľový bod sa zvisle postaví meracia lať. Cez ďalekohľad sa odčíta výšková hodnota na lati. Rozdiel medzi výškou nivelačného ďalekohľadu od zeme a touto hodnotou udáva prevýšenie cieľového bodu. Pri meraní dlhších trás sa tento postup opakuje.

Pri nivelácii zo stredu sa jedna lať postaví na východiskový bod a druhá na dohľad v smere trasy. Dôležitým úkonom pri nivelácii je vytýčenie vodorovnej zámernej osi (vodorovnej zámery) a čítanie údajov na nivelačnej late zvislo postavenej na prestavovom bode.

Pre zabezpečenie správnej funkcie kompenzátora je nevyhnutné pred každým meraním vyrovnať prístroj pomocou vyrovnávacích skrutiek a skontrolovať, či je kruhová libela na prístroji vyrovnaná. Tento krok zabezpečuje, že vnútorný kompenzátor je v rozsahu a nastavený tak, aby zohľadňoval akékoľvek nesprávne vyrovnanie.

S kvalitným prístrojom a pri precíznom meraní môže byť chyba nivelácie menšia ako 1 mm na kilometer dĺžky trasy. Výsledky meraní po rôznych trasách sa porovnávali, čím sa chyba dala ďalej znižovať. Nivelačné prístroje s magnetickým kompenzátorom umožňujú vykonávať merania aj v nestabilných priestoroch, kde môže byť statív s prístrojom vystavený neustálym vibráciám. Tieto prístroje sú často odolné voči prachu a vode (napr. s krytím IPX6), čo ich predurčuje na prácu v náročných podmienkach, ako je dážď alebo prašné prostredie.

Kľúčové komponenty nivelačného prístroja

Základná konštrukcia nivelačného prístroja zahŕňa objektív a kompenzátor, ktoré sú jeho najdôležitejšími komponentami. Schematická stavba nivelačného prístroja je znázornená na obrázku.

Ďalekohľad a optika

Ďalekohľad je kľúčovou časťou nivelačného prístroja. Pre optimálnu funkčnosť je potrebné použiť zaostrovacie tlačidlo na ďalekohľade, ktoré zabezpečí jasný a ostrý obraz pozorovaného cieľa.

Zväčšenie prístroja je dôležité najmä pri meraní na rôzne vzdialenosti. Pre práce na kratšie vzdialenosti, ako je výstavba rodinného domu, postačuje zväčšenie 20x alebo 24x. Pri dlhších vzdialenostiach, ktoré sa často vyskytujú na rozsiahlejších stavbách, je potrebný prístroj so zväčšením 26x, 28x, 30x alebo dokonca 32x.

Kvalita optiky priamo ovplyvňuje presnosť a životnosť prístroja. Kvalitné prístroje sú vybavené sklenenými šošovkami, zatiaľ čo lacnejšie modely môžu používať plastové šošovky. Plastové šošovky sa rýchlejšie opotrebúvajú a zhoršujú možnosti zameriavania. Renomovaní výrobcovia ako Geomax, Leica alebo GeoFennel používajú výhradne kvalitnú sklenenú optiku.

Prístroje na presnú niveláciu (PN) a veľmi presnú niveláciu (VPN) majú ešte optický mikrometer, ktorým môžeme presne čítať milimetre, prípadne ich zlomky na latovej stupnici. Optický mikrometer sa nasadzuje na obrubu objektívu alebo je pevne zabudovaný do ďalekohľadu. Planparalelnú platničku optického mikrometra možno bubienkom otočiť okolo vodorovnej osi tak, aby najbližší dielik na obraze latovej stupnice splynul s obrazom vodorovnej nitky nitkového kríža. Presnejšie nastavenie dielika umožňuje klinový nitkový kríž. Potom hodnotu vertikálneho posunu obrazu laty možno čítať na stupnici bubienka.

Niektoré nivelačné prístroje, ktoré sa používajú na pomocné polohové merania a vytyčovania, majú vodorovný kruh, nitkový diaľkomer, prípadne aj buzolu a tangentovu skrutku.

Urovnávací mechanizmus: Libela a kompenzátor

Podľa druhu urovnávacieho mechanizmu možno nivelačné prístroje rozdeliť na libelové alebo kompenzátorové.

Pri libelových prístrojoch je urovnávacím mechanizmom nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy. Kvôli presnosti a rýchlosti nivelácie treba stále kontrolovať urovnanie nivelačnej libely bez obchádzania prístroja, ktoré prácu zdržuje. Podstatne najvýhodnejšia je koincidenčná nivelačná libela, pri ktorej obrazy koncov libely sú sústavou hranolov usmernené tak, že merač vidí obrazy polovíc koncov bubliny vedľa seba. Urovnanie libely sa prejaví spojením čiastkových obrazov koncov bubliny do súvislého oblúka, čiže koincidenciou týchto obrazov.

U kompenzátorových prístrojov urovnanie zabezpečuje kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou. Novšie typy kompenzátorových prístrojov sú vybavené digitálnymi technológiami, ktoré zjednodušujú a zrýchľujú štandardné postupy pri nivelačných prácach a minimalizujú vplyv ľudského faktora na výsledky meraní. Takáto automatizácia meraní zjednodušuje zber údajov a ich následné spracovanie. Automatický systém na kontrolu správnej funkcie kompenzátora, ktorý vidieť v zornom poli ďalekohľadu vedľa obrazu stupnice nivelačnej laty, je výhodou. Správny kompenzátor je vtedy, keď farebné signály majú tvar podľa obr. 8.18. Nesprávny je vtedy, keď signály sú červené.

Typy nivelačných prístrojov

Na trhu existujú dva hlavné typy nivelačných prístrojov: optické a digitálne. Na rozdiel od libelových a kompenzátorových nivelačných prístrojov, ktoré z hľadiska zdroja svetla označujeme ako optické nivelačné prístroje, pri laserových nivelačných prístrojoch je svetelným lúčom realizujúcim zámernú priamku laserový lúč. Tento vzniká obyčajne v hélium-neónových plynových laseroch a do potrebného tvaru formuje optický systém.

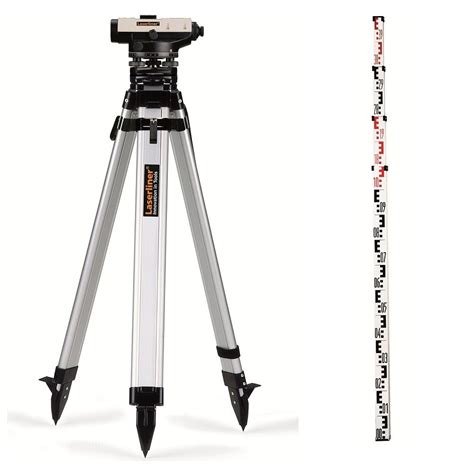

Optické nivelačné prístroje

Tieto prístroje sú charakteristické jednoduchou konštrukciou, vysokou odolnosťou a jednoduchým používaním. Sú obľúbené pre svoju presnosť, robustnosť voči vode a prachu a rozumnú cenu, čo ich robí ideálnou voľbou pre profesionálov aj amatérov. Klasické optické ďalekohľady dokázali čítať milimetre na meracej late do vzdialenosti 40 metrov. Optické aj digitálne prístroje dosahujú prakticky rovnakú úroveň presnosti, líšia sa v spôsobe ich používania a cenovej dostupnosti.

Medzi príklady optických nivelačných prístrojov patria:

• MEOPTA NK 30 x (ČSFR): Určený na technickú niveláciu (TN), na vytyčovanie profilov, na tachymetriu plochého, približne rovinatého územia a na melioračné práce. Má ďalekohľad s vnútorným zaostrovaním s 30-násobným zväčšením a s diaľkomerným nitkovým krížom. Obraz libely je hranolovým systémom prevedený do zorného poľa ďalekohľadu a na kontrolu a urovnanie libely sa používa koincidenčný spôsob.
• WILD N 3 (Švajčiarsko): Veľmi presný, používa sa na VPN I. a II. rádu, na zisťovanie vertikálnych pohybov zemského povrchu, ako aj posunov a deformácií veľkých priemyselných objektov a priehrad. Ďalekohľad má 47-násobné zväčšenie a klinovo upravený nitkový kríž. Dopĺňa ho optický mikrometer, ktorého stupnica je prevedená do osobitného okulára.
• ZEISS NI 004 (bývalá NDR): Veľmi presný, využíva sa na podobné účely ako prístroj Wild N 3. Má ďalekohľad s vnútorným zaostrovaním, so 44-násobným zväčšením a klinový tvar nitkového kríža. Obraz koincidenčnej libely je prevedený do zorného poľa ďalekohľadu.
• MEOPTA MNK 20 (ČSFR): Určený na TN a všade tam, kde stačí presnosť merania, ktorú charakterizuje stredná chyba mo = 2 mm . km -1 . Má analaktický ďalekohľad so stálou dĺžkou a s 28-násobným zväčšením.
• MOM NI B3 (MR): Pre jednoduchú obsluhu sa okrem TN používa pri výškových prácach na staveniskách elektrární, kanálov, mostov, železničných tratí a ďalších inžinierskych nivelačných prácach, kde krajná hodnota strednej chyby mo nesmie byť vyššia ako 2 mm.km -1 . Má 28-násobné alebo 32-násobné zväčšenie ďalekohľadu a diaľkomerný nitkový kríž.
• MOM Ni-A3 (MR): Veľmi presný nivelačný prístroj charakterizovaný strednou chybou mo = 0,2 mm.km-1. Táto presnosť vyhovuje všetkým náročným prácam veľmi presnej nivelácie. Má 30-násobné, 40-násobné alebo 50-násobné zväčšenie ďalekohľadu (podľa použitého výmenného okulára) a optický mikrometer.
• OPTON Ni 2 (SRN): Jeden z prvých kompenzátorových nivelačných prístrojov. Novší typ má 32-násobné zväčšenie ďalekohľadu a jednoduchý alebo klinovo upravený nitkový kríž.
• ZEISS NI025 (bývalá NDR): Používa sa v inžinierskej geodézii v dopravnom a vodnom staviteľstve, pri plošnej nivelácii, výškových vytyčovacích prácach na staveniskách, meraní profilov a určovaní kubatúr a nivelačných prácach v podzemných priestoroch. Má ďalekohľad s 25-násobným zväčšením.
• ZEISS NI007 (bývalá NDR): Určený na PN a VPN. Má ďalekohľad s 32-násobným zväčšením. Ďalekohľad na zníženie vplyvu refrakcie sa rieši periskopicky, so zvýšenou polohou zámernej osi. Do prístroja je zabudovaný optický mikrometer s planparalelnou platničkou.
• ZEISS NI 002 (bývalá NDR): Veľmi presný a spĺňa všetky požiadavky, ktoré sa vyžadujú pri nivelačných prácach najvyššej presnosti. Je vhodný na ťahovú niveláciu I. a II. rádu (VPN) vykonávanú pešou alebo motorizovanou niveláciou. Prednosťou prístroja NI 002 je kvázi absolútny horizont, realizovaný otočným kompenzátorom. Okulár ďalekohľadu prístroja je takisto otočný, čo umožňuje merať na stanovisku z jedného miesta.

Digitálne nivelačné prístroje

Digitálne prístroje ponúkajú vysokú presnosť a rýchlosť merania s možnosťou automatizovaného fungovania. Ich významnou výhodou je integrovaná pamäť na ukladanie nameraných údajov, avšak sú spojené s vyššou cenou. Moderné elektronické prístroje dokážu čítať milimetre na meracej late až na 100 metrov.

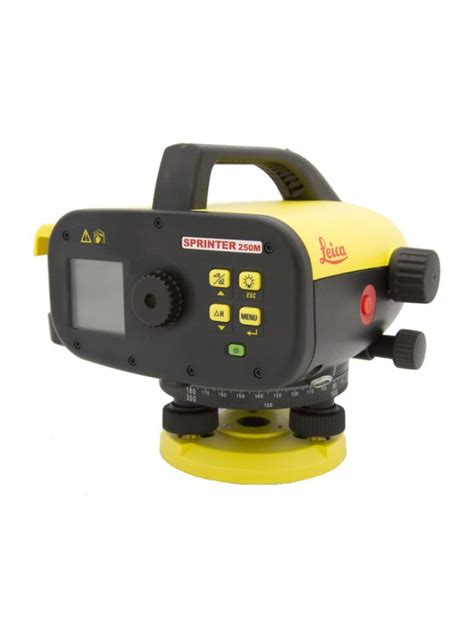

Digitálne nivelačné prístroje Leica Sprinter disponujú stabilným kompenzátorom s magnetickým tlmením, ktorý umožňuje meranie aj v nestabilnom prostredí s otrasmi. Eliminuje chyby z nesprávneho odčítania na laty a z zapisovania. Sú vhodné do vlhkého prostredia alebo pri zníženej viditeľnosti. Disponujú LCD displejom s automatickým odčítaním hodnoty z laty, určením prevýšenia a vzdialenosti, s možnosťou doplnenia o odčítanie uhla. Funkcia Tracking umožňuje sledovať a priebežne merať pohybujúcu sa latu. Modely M s programom líniovej nivelácie dokážu zaregistrovať 1 000 meraní s následným prenosom do počítača. Na základe týchto parametrov sa určí nielen výška, ale aj poloha meraného bodu. Tieto nivelačné prístroje majú kontrolu horizontálneho urovnania a užívateľa upozornia na vychýlenie z vodorovnej polohy.

Sokkia SDL50 je digitálny nivelačný prístroj s automatickou registráciou meraného bodu, ktorá pri meraní eliminuje riziko chybného odčítania hodnôt z nivelačnej laty. Je vybavený internou pamäťou, ktorá dokáže zaznamenať 2 000 nameraných bodov v 20 rôznych súboroch (zákazkách). Používa sa na rozsiahle výškové merania, kontrolné merania rovinnosti podláh či stropov a nivelačných ťahov.

Digitálny nivelačný prístroj Trimble® DiNi® na meranie výšok a prevýšení je odolný proti vode a prachu (index ochrany IP 55), preto ho možno použiť aj na prácu vo vlhkom prostredí či v náročných podmienkach. Podsvietený displej a osvetlená bublina libely umožňujú meranie aj v podmienkach s nižšou viditeľnosťou (v šere). Prístroj si vyžaduje menšie viditeľné zorné pole (30 cm), vďaka čomu možno merať väčšie výškové rozdiely medzi jeho stanoviskom a latou na jednu prestavu. Jeho súčasťou je interná pamäť, ktorá dokáže zaznamenať 30 000 dátových riadkov a preniesť ich do počítača.

Elektronické digitálne nivelačné prístroje radu DL-100C sú určené na všetky druhy nivelačných prác - od plošnej technickej nivelácie cez presnú niveláciu až po presné vytyčovanie výšok na stavbách. Sú vybavené programom, ktorý umožňuje meranie nivelačných relácií metódou technickej nivelácie, presnej nivelácie, opakované meranie bodov bokom, inverzné meranie a vytyčovanie. Do ich internej pamäte možno uložiť 2 400 záznamov z meraní a použiť jemný alebo hrubý mód čítania. V zázname sa okrem výškového merania zaregistruje aj vzdialenosť k late. K týmto prístrojom možno použiť invarové, fiberglasové alebo teleskopické hliníkové laty.

Laserové nivelačné prístroje (Rotačné lasery)

Pri laserových nivelačných prístrojoch je svetelným lúčom realizujúcim zámernú priamku laserový lúč. Tieto prístroje sú schopné dosiahnuť zámery do 500 m, čím sa zvyšuje efektívnosť meračských prác a uľahčuje prekonávanie terénnych prekážok. Prístrojmi sa dosahuje presnosť technickej nivelácie.

Rotačný laser je nevyhnutný nástroj na niveláciu a zarovnávanie na veľkých stavbách, ktorý pomocou svetla vytvára dokonale rovnú 360-stupňovú rovinu. Je to stroj, ktorý rýchlo vyžaruje jediný, mimoriadne presný laserový lúč. Vďaka tejto rýchlosti sa zdá, že celá pracovná plocha je obklopená súvislou, dokonale rovnou svetelnou čiarou. Väčšina moderných rotačných laserov sa tiež samoniveluje a používa vnútorné mechanizmy na zabezpečenie dokonalej presnosti premietanej roviny bez zložitého manuálneho nastavovania. Táto elektronická funkcia výrazne šetrí čas na stavenisku. Tieto úrovne sú určené na horizontálne aj často vertikálne použitie. Umožňujú jednej osobe merať výšku na veľké vzdialenosti, čím eliminujú potrebu tradičných metód merania.

Laserové nivelačné prístroje s rotujúcim laserovým lúčom okolo svojej zvislej osi (laserový lúč sa samočinne pri postavení prístroja urovná) možno efektívne využiť pri rozličných stavebných prácach (plošná nivelácia, úprava a vyrovnávanie terénov, určovanie výšok pre rôzne stavebné stroje a pod.). Prístroje majú malú hmotnosť a laser napája batéria alebo suché články.

Hlavné komponenty rotačného lasera

Schopnosť rotačného lasera premietať lúč a udržiavať stabilitu závisí od spolupráce jeho základných častí:

• Laserová dióda: Toto je ústredná súčasť stroja. Laserová dióda vytvára zaostrený a koncentrovaný svetelný lúč. Zvyčajne sú buď červené, alebo zelené, pričom zelené lúče sú pre ľudské oko oveľa viditeľnejšie.
• Otáčajúca sa hlava: Otočná veža alebo rotujúci hranol umožňuje lúču opustiť puzdro. Rýchla rotácia vytvára laserovú vodováhu, ktorá definuje súvislú 360-stupňovú rovinu svetla.
• Prijímač/detektor: Prijímač je nevyhnutný, pretože lúč je zvonku často neviditeľný. Aby sa operátor dostal k presnej rovine, toto elektrické zariadenie sníma laserový impulz a vytvára zvukové signály.
• Držiak na statív: Pre presnú prevádzku je potrebné umiestniť laser na pevnú plošinu. Na pevné upevnenie rotačných laserov k pevnému statívu sa používa bežný závitový držiak, zvyčajne s priemerom 5/8 palca.
• Napájací zdroj: Pre dlhé pracovné dni potrebujú tieto výkonné nástroje konzistentný výkon.

Na čo myslieť pred kúpou rotačného lasera

Pre profesionálov alebo serióznych domácich majstrov je kúpa rotačného lasera dôležitým krokom. Pochopením dôležitých aspektov si môžete zabezpečiť dlhodobú spokojnosť.

1. Určite požiadavky na prácu: Zvážte rozsah a prostredie vašich najčastejšie strávených projektov. Budete pracovať prevažne v interiéri alebo exteriéri? Pre vonkajšie použitie je potrebný model s vysokým dosahom a robustným prijímačom. Pre rýchlejšiu prácu môžu používatelia v interiéri uprednostniť viditeľnejší a žiarivejší typ zeleného lúča.
2. Základné príslušenstvo: Rotačné lasery sa zriedka predávajú ako samostatné zariadenie. Pre správne fungovanie lasera je príslušenstvo rovnako dôležité ako samotný laser. Vyžaduje sa nivelačná lať, vhodný elektronický prijímač a pevný, zdvíhací statív. Na skladovanie a prepravu je potrebný aj pevný ochranný obal.
3. Údržba a kalibrácia: Postupom času sa aj tie najkvalitnejšie lasery môžu stať mierne nespoľahlivými. Udržiavanie presnosti si vyžaduje pravidelné kontroly a údržbu. Váš laser by mal byť vždy uchovávaný v ochrannom puzdre, niekoľkokrát do roka alebo po akomkoľvek výraznom poklese by ste mali porovnať kalibráciu so známym referenčným bodom.
4. Bežné chyby, ktorým sa treba vyhnúť: S presným nástrojom je potrebné zaobchádzať opatrne a podľa správnych pokynov na používanie. Vyhýbaním sa týmto typickým chybám možno ušetriť čas a peniaze:
   • Používanie laserov určených pre vnútorné použitie vonku bez prijímača.
   • Ignorovanie kalibrácie a nivelácie.
   • Výber príliš krátkeho dosahu pre veľké staveniská.
   • Prehliadnutie požiadaviek na príslušenstvo.
   • Nákup iba na základe ceny namiesto funkcií.

Často kladené otázky o rotačných laseroch

• Aký je rozdiel medzi rotačným laserom a čiarovým laserom? Hlavným rozdielom je dosah. Rotačný laser otáča jeden lúč o 360 stupňov, čím vytvára vodorovnú rovinu na mimoriadne dlhé vzdialenosti, často stovky stôp. Naopak, čiarový laser vyžaruje statické zvislé alebo krížové čiary na susedné steny, čo je presné, krátkodosahové, len pre prácu v interiéri.
• Môžete používať rotačný laser vonku na slnečnom svetle? Áno, ale laserový lúč nie je voľným okom viditeľný za jasného denného svetla. Musíte použiť elektronický detektor alebo prijímač namontovaný na nivelačnej late. Prijímač zachytáva rotujúci laserový impulz a indikuje presnú nivelačnú čiaru.
• Aká presnosť má rotačný laser? Presnosť profesionálnych rotačných laserov sa zvyčajne pohybuje medzi ± 1/16 a ± 1/8 palca na vzdialenosť 100 stôp. Sú kľúčové pre stanovenie sklonu, základov a iných dôležitých stavebných referenčných bodov vďaka ich vysokej miere presnosti.
• Potrebujem detektor/prijímač pre môj rotačný laser? Detektor je nevyhnutný pre všetky vonkajšie práce a vnútorné inštalácie s dlhým dosahom. Bez neho nie je možné spoľahlivo lokalizovať rotujúci laserový lúč vo vzdialenosti nad 50 až 100 metrov. Vysokokvalitné prijímače výrazne zvyšujú použiteľný dosah lasera a spoľahlivo udržiavajú optimálnu presnosť merania.
• Ako často by som mal kalibrovať rotačný laser? Rotačný laser kalibrujte aspoň raz ročne. Ak ho však používate pravidelne (denne), kalibrujte ho každých šesť mesiacov. Okrem toho, bez ohľadu na to, kedy bol laser naposledy kalibrovaný, ho kalibrujte ihneď, ak vám spadne alebo doňho silno udriete.
• Sú rotačné lasery vodotesné? Väčšina súčasných profesionálnych rotačných laserov je vyrobená tak, aby odolala poveternostným vplyvom. Pre náročné vonkajšie použitie hľadajte stupeň krytia IP (Ingress Protection) aspoň IP54 (ochrana proti prachu, odolnosť voči striekajúcej vode) alebo vyšší, napríklad IP66.

Prehľad vybraných nivelačných prístrojov a ich parametre

Nasledujúca tabuľka sumarizuje parametre niektorých populárnych nivelačných prístrojov:

Výber nivelačného prístroja a dôležité parametre

Pri výbere vhodného nivelačného prístroja je dôležité zohľadniť niekoľko kľúčových parametrov.

Zväčšenie

Zväčšenie prístroja je dôležité najmä pri meraní na rôzne vzdialenosti. Pre práce na kratšie vzdialenosti, ako je výstavba rodinného domu, postačuje zväčšenie 20x alebo 24x. Pri dlhších vzdialenostiach, ktoré sa často vyskytujú na rozsiahlejších stavbách, je potrebný prístroj so zväčšením 26x, 28x, 30x alebo dokonca 32x.

Upevnenie a statív

Pre dosiahnutie maximálnej presnosti pri meraní je nevyhnutné umiestniť nivelačný prístroj na statív. Je dôležité overiť kompatibilitu závitu statívu s prístrojom (najčastejšie ide o univerzálny závit 5/8"). Kvalitné prístroje sú často vyrobené z ľahkého, ale odolného hliníka, čo zaisťuje nízku hmotnosť. Menej kvalitné prístroje s kovovým telom bývajú ťažšie. Preto je pre nivelačný prístroj potrebný stabilný, ľahký alebo stredne ťažký hliníkový stavebný statív; ľahké statívy alebo fotostatívy nie sú vhodné.

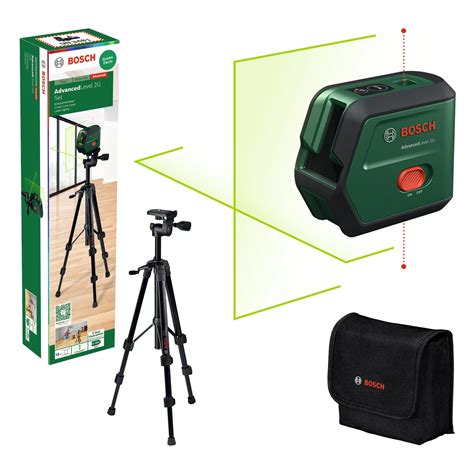

Príslušenstvo a nivelačné sety

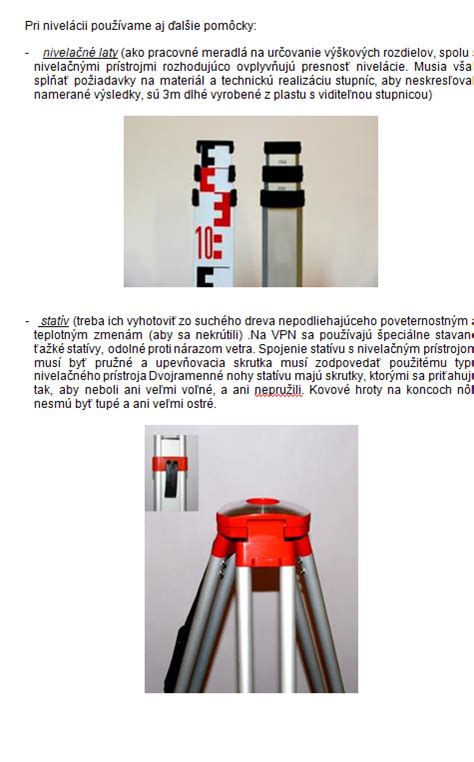

Okrem samotného nivelačného prístroja je dôležité myslieť aj na kvalitný statív a nivelačnú latu. Nivelačné prístroje sú určené pre profesionálnych aj amatérskych stavebníkov, ktorý pomocou prístroja merajú výškové rozdiely. Pristroj sa upevňuje na statív a na presné odmeranie hodnoty cieľového bodu sa používa nivelačná lata. Nivelačné prístroje je možné kúpiť samostatne, ale odporúčame zakúpenie nivelačných setov, ako napríklad GeoFennel GFN1 SET alebo GeoFennel N 32 SET.

Údržba nivelačného prístroja

Po výstavbe bude na laserovom vyrovnávacom stroji veľa prachu a blata, preto je dôležitá pravidelná údržba. Povrch LCD na tele laserového nivelačného stroja je tiež potrebné vyčistiť. Na utretie nečistôt môžete použiť organickú živicu alebo čistiacu handričku špecifickú pre šošovky. Ak je škvŕn príliš veľa, môžete mäkkú handričku namočiť do vody zriedenej neutrálnym čistiacim prostriedkom, vyžmýkať a vyprať. Výrobca laserového nivelačného stroja všetkým pripomína, aby na čistenie a utieranie nepoužívali prchavé oleje, riedidlá, benzín a iné chemikálie.

Použitie modernej stavebnej techniky, betónového laserového nivelačného stroja, môže nielen skrátiť dobu výstavby, ale do značnej miery zabezpečiť aj kvalitu stavby. Pre správnu funkciu je však kľúčová údržba a kalibrácia.
