Nástenné dátové skrine SENSA sú navrhnuté pre spoľahlivú a efektívnu inštaláciu dátových a telekomunikačných zariadení. Pri ich výrobe bol kladený dôraz na spoľahlivosť a výhodnú cenu, čo ich robí ideálnou voľbou pre rôzne aplikácie.
Rozvádzače SENSA sú primárne určené na inštaláciu zariadení s upevnením do 19" roviny. Varianty s výškou 9U sú jedny z najvyhľadávanejších v tejto sérii, poskytujúce dostatok priestoru pre štandardné sieťové komponenty v kompaktnom prevedení.
Konštrukcia a Montáž
Rozvádzače SENSA LITE sú skladané nástenné rozvádzače, dodávané v rozloženom stave. Počet skrutkovaných súčastí bol znížený na minimum, vďaka čomu je montáž rozvádzača jednoduchá a rýchla. Telo rozvádzača tvorí montovaný skelet, ktorý sa skladá z perforovaného veka, dna a dvoch bočných dielov. Konštrukcia je z plechu hrúbky 1,3mm a nosné lišty majú hrúbku 1,5mm, pričom sú pozinkované pre zvýšenú odolnosť.
Dvere
Dvere sú osadené zámkom s dvoma kľúčmi a skrytými otočnými závesmi. Súčasťou je zámok a skryté závesy. Dvere sú otvárateľné v uhle 180°, so skrytými pántmi a možnosťou zvoliť pravé alebo ľavé otváranie. Dvere môžu byť v prevedení s bezpečnostným kaleným sklom (EN 12150-1) alebo ako plechové.
Uchytenie na Stenu

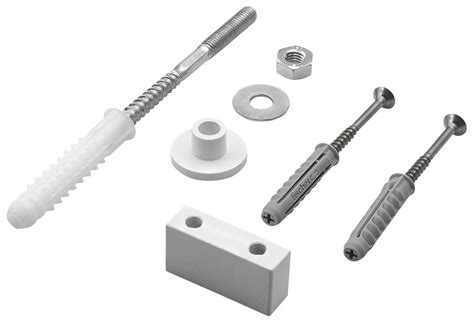

Uchytenie skrine na stenu sa vykonáva cez otvory v zadnej stene skrine. V zadnej časti sú pripravené 4 otvory na uchytenie rozvádzača na stenu, čo zaisťuje pevnú a bezpečnú inštaláciu.
Technické Parametre a Rozmery Rozvádzača Sensa 9U
Rozvádzače Sensa 9U sú dostupné v rôznych variantoch, ktoré sa líšia rozmermi a hmotnosťou, zatiaľ čo si zachovávajú štandardné vlastnosti série Sensa. Prehľad vybraných parametrov je uvedený v nasledujúcej tabuľke, ktorá porovnáva dve bežné konfigurácie 9U rozvádzača.
| Parameter | SENSA 9U (typ 1) | SENSA 9U (typ 2: SENSA-9U-64-11-G) |
|---|---|---|
| Výška | 9U (490 mm) | 9U (490 mm) |
| Šírka | 520 mm | 600 mm |
| Hĺbka | 450 mm | 400 mm |
| Hmotnosť | 7 kg | 19,5 kg |
| Nosnosť | 35 kg (pri rovnomernom statickom zaťažení) | Štandard 45 kg (rovnomerné zaťaženie) |
| Stupeň krytia | IP 20 | Štandard IP20 |
| Farba | RAL 7035 | RAL 7035 |
| Dvere | S bezpečnostným kaleným sklom | So sklom |
| Konštrukcia | Skladaný skelet s perforáciou | Nitovaná konštrukcia |
Okrem 9U výšky, vyrábané varianty zahŕňajú výšku 6, 9, 12, 15, 18U a 21U, so šírkou 600 mm a hĺbkami 400, 500 alebo 600 mm. Tieto rozvádzače sú navrhnuté tak, aby spĺňali potreby širokého spektra inštalácií.
Technológie pre konferenčný priestor – AV riešenia a inštalácie | MediaTech
Štandardná Konfigurácia a Funkcie
19" Vertikálne Lišty
Každý rozvádzač Sensa 9U je štandardne vybavený jedným párom posuvných 19" vertikálnych líšt. Tieto lišty ponúkajú možnosť nastavenia polohy na jednu zo štyroch hĺbkových úrovní v rozstupoch po 30mm, čo umožňuje flexibilnú inštaláciu rôznych zariadení. Ďalší pár líšt je možné objednať na vyžiadanie.
Odvetrávanie a Kabeláž
Pre ľahké odvetrávanie vnútorného zariadenia je vo vrchnej a spodnej časti skrine umiestnená perforácia. Táto perforácia tiež slúži pre prípadnú montáž samostatného ventilátora. Káblové prestupy sú riešené v spodnej a hornej časti rozvádzača, ako aj prostredníctvom pripravených vstupov pre kabeláž v strope, dne a na bočných stranách skrine vo forme vylamovacích otvorov. Vstup káblov je taktiež riešený vylamovacími otvormi v chrbte rozvádzača.
Uzemnenie
Súčasťou dodávky je zemniaca sada s uzemňovacím bodom, ako aj sada spojovacieho a uzemňovacieho materiálu a návod na montáž. To zaisťuje bezpečnú a správnu inštaláciu v súlade s normami.
Farebné Prevedenie
Nástenné rozvádzače Sensa 9U sú štandardne dodávané v práškovej farbe v odtieni svetlo šedá RAL 7035. Toto farebné prevedenie je univerzálne a dobre zapadá do väčšiny prostredí.
Dostupnosť a Príslušenstvo
Ku skrini je možné priobjednať veľké množstvo príslušenstva. Medzi ne patria záslepky, vyväzovacie panely a mnoho ďalších, vrátane špeciálneho príslušenstva na prianie zákazníka. To umožňuje prispôsobenie rozvádzača konkrétnym potrebám a požiadavkám inštalácie.
