Pri elektroinštalácii je nevyhnutné správne si vybrať elektroinštalačné krabice. Existujú stovky, možno až tisícky druhov, ktoré sa líšia rozmermi, tvarom a funkciami. V tomto článku sa zameriame na hlbšie krabice a ich využitie.
Typy elektroinštalačných krabíc
Elektroinštalačné krabice môžeme rozdeliť podľa viacerých kritérií. Medzi základné typy patria:
- Prístrojové krabice: Majú kruhový tvar s vnútorným priemerom zvyčajne 68 mm a vonkajším 71 mm. Sú určené na inštaláciu vypínačov a zásuviek.
- Odbočné krabice: Slúžia na rozdelenie elektroinštalačného okruhu, prepojenie viacerých káblov alebo na skrytie prístrojov, ako sú časové spínače či relé. Obvykle majú väčší priemer než prístrojové krabice, pokojne aj 103 mm vonkajší priemer.
- Povrchové krabice: Montujú sa priamo na povrch steny a sú dostupné v rôznych tvaroch a farbách.
- Podomietkové krabice: Inštalujú sa do steny a po montáži nie sú viditeľné.
Špecifickým typom sú prístrojové krabice, ktoré majú kruhový tvar. Väčšina z nich má vnútorný priemer 68 mm a vonkajší 71 mm, záleží však na vyhotovení. Ak budete do krabice inštalovať dvojzásuvku, presvedčte sa v popise produktu, že krabica je na to vhodná. Takáto krabica môže mať oválny, ale aj kruhový tvar.
Pozor - skrutky sa obvykle nepredávajú v balení s krabicou, takže ich musíte dokúpiť.
Hlboké krabice a ich výhody
Potrebujete rozdeliť elektroinštalačný okruh na viac častí? Prepojiť navzájom viac káblov? Pripojiť do obvodu a skryť nejaký prístroj, napríklad časový spínač, relé a pod.? V takýchto prípadoch sú ideálnou voľbou hlboké krabice. Obvykle majú väčší priemer než prístrojové, pokojne aj 103 mm vonkajší priemer. Vďaka tomu budete mať dostatok miesta na spojenie viacerých káblov pomocou Wago svoriek či skrutkovacích venčekov.
Aj niektoré odbočné krabice majú pripravené bočné otvory. Existujú aj nacvakávacie viečka alebo viečka s integrovanou plastovou skrutkou. Odbočné krabice nájdete v kruhovom aj hranatom vyhotovení. Tie hranaté sú často väčšie - pokojne aj 150 × 150 mm. Máte v nich teda viac priestoru, napríklad aj na väčšie svorkovnice pre spájanie hrubších vodičov alebo na rôzne elektroinštalačné prvky.
Štandardná hĺbka
Štandardom pre krabice pod vypínače a zásuvky je hĺbka 43 mm. Pri odbočovacích krabiciach, kde potrebujete prepojiť viac káblov, povedzme aspoň také 4, je potrebná väčšia hĺbka.
Špeciálne vlastnosti krabíc
Existujú aj univerzálne krabice, do ktorých nainštalujete vypínače, zásuvky aj skrutkovacie viečko. Niektoré elektroinštalačné krabice pod omietku môžete spojiť tesne vedľa seba pomocou plastových drážok na ich bokoch, čo umožňuje inštaláciu viacerých prvkov vedľa seba.
Špecialitou niektorých krabíc do sadrokartónu aj do omietky je, že sú vzduchotesné. Káble do nich privediete cez gumené tesniace membrány, z ktorých najprv vytrhnete predlisované prestupy podľa potrebného priemeru kábla. Vzduchotesné krabice zabraňujú prúdeniu vzduchu cez duté steny a cez káblové chráničky.
Odolnosť a ochrana

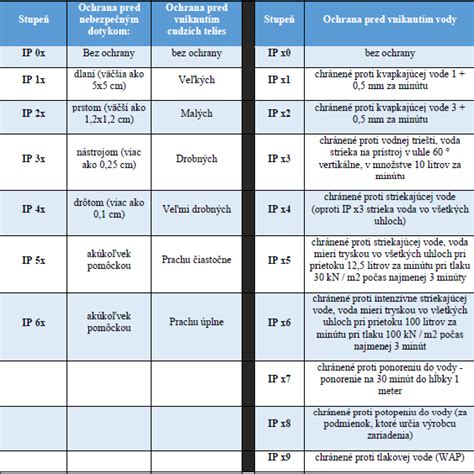

Pri výbere krabíc je dôležité zohľadniť aj ich odolnosť. Krytie IP55 - IK07 značí odolnosť voči prachu a vode, ako aj proti mechanickým nárazom. Toto krytie je vhodné pre montáž na zapustenie alebo na povrch, a to aj v náročnejších podmienkach.

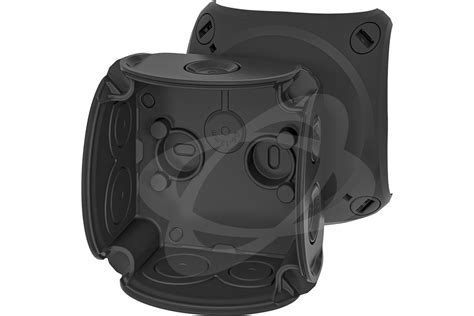

Niektoré krabice, napríklad tzv. Acidurky (v súčasnosti predávané pod názvom Acedur), sú známe svojou robustnosťou a odolnosťou. Majú krytie až IP67, čo znamená, že sú odolné voči ostrekovaniu vodou a vydržali by aj krátke ponorenie do vody. V ich vnútri sa nachádzajú 4 alebo 5 skrutkovacích svorkovníc a umožňujú montáž zásuviek, vypínačov či iných prístrojov určených do steny priamo na povrch.
Panelové krabice sú v podstate iba vaničky, ktorých vrchnú časť tvorí samotný prístroj. Sú odolné voči vysokým teplotám a udržia elektrický obvod funkčný aj počas požiaru. Požiarna odolnosť sa udáva v minútach - pri väčšine krabíc je to 90 minút.
UV stabilné krabice sú odolné voči UV žiareniu, takže ich môžete umiestniť aj na slnko bez obáv z vyblednutia alebo popraskania plastov.
Montáž elektroinštalačných krabíc
Montáž bežných inštalačných krabíc do tehly, pórobetónu či betónu spočíva vo vyvŕtaní otvoru, aplikovaní sadry a následnom vtlačení krabice. Sadra sa pretlačí cez otvory na zadnej strane a krabicu zafixuje.
Pre krabice do sadrokartónu existujú špeciálne montážne techniky. Jednou z nich je použitie krúžku, do ktorého sa krabica nacvakne. Krabica potom drží vďaka plastovým poistkám v krúžku, čo zabezpečuje rýchlu inštaláciu. Nevýhodou je, že hrúbka steny musí byť minimálne 12,5 mm alebo 2 × 12,5 mm.
LIKOV - montáž přípravku KUZ-VOI
Príklady produktov
Na trhu nájdete širokú škálu produktov, ktoré spĺňajú požiadavky na hlbšie krabice:
- Prístroj vypínača do zostavy v krytí IP55 - IK07 s montážou na zapustenie alebo na povrch v čiernej farbe.
- Prístroj zásuvky 230V/16A do zostavy v krytí IP55 - IK07 s montážou na zapustenie alebo na povrch v čiernej farbe.
- Povrchová krabica IP55 - IK07 čiernej farby.
- Povrchová krabica dvojnásobná zvislá IP55 - IK07 čiernej farby.
- Podomietková krabica IP55 - IK07 čiernej farby.
Pri výbere je dôležité zohľadniť aj maximálny prúd, ktorý môže byť pri niektorých krabiciach obmedzený na 16 A.
