Čo keby ste ušetrili za vykurovanie a pritom mali doma stále príjemné teplo? Pripojte do svojho vykurovacieho systému akumulačnú nádrž. Akumulačná nádrž je zásobník tepla, ktorý uchováva prebytočnú energiu z vášho kotla, tepelného čerpadla alebo solárneho systému. S akumulačnou nádržou lepšie využijete tepelnú energiu. Váš kotol alebo tepelné čerpadlo nebude musieť neustále zapínať, čo znamená nižšiu spotrebu a dlhšiu životnosť zariadenia. Využitie viacerých alternatívnych zdrojov energie ako pre prípravu teplej úžitkovej vody (TÚV), tak pre vykurovanie, vyžaduje inštaláciu akumulačnej nádoby, ktorá sa napojí na zdroje tepla.

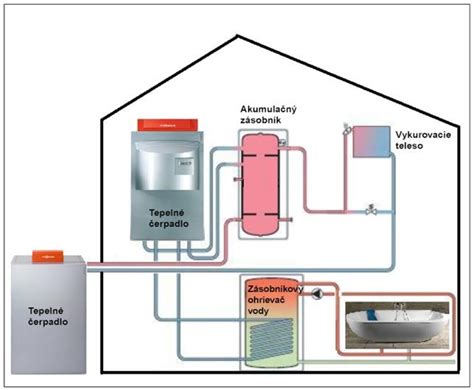

Ako funguje akumulačná nádrž?
Keď je zdroj tepla v prevádzke, energia sa ukladá do nádrže a využíva sa vo chvíľach, keď zdroj nepracuje. Akumulačné zásobníky v zásade uchovávajú tepelnú energiu, ktorá nie je práve potrebná, aby sa mohla spotrebovať neskôr podľa potreby. Akumulačný zásobník je vždy umiestnený medzi zdrojom tepla a spotrebičmi tepla. Kotol ohrieva vykurovaciu vodu, ktorá preteká cez akumulačný zásobník. Prietok zo zdroja tepla sa v akumulačnom zásobníku mieša so studenou vratnou vodou zo spotrebičov (radiátorov). Tým sa zvýši teplota vody, aby sa v prípade potreby mohla uvoľniť ako prietok do radiátorov. Studená vratná voda zo spotrebičov tepla potom prúdi späť do akumulačného zásobníka vykurovacej vody. Hustota vody závisí od jej objemu a teploty. V dôsledku toho sa horúca voda vždy nachádza v hornej časti zásobníka vykurovacej vody. Odtiaľ prúdi do radiátorov. Studená vratná voda z radiátorov sa nachádza v spodnej časti zásobníka a odtiaľ prúdi do kotla, kde sa môže ohrievať. Akumulačný zásobník znižuje toto cyklické striedanie a nerovnomernú výrobu tepla.
Výhody inštalácie akumulačnej nádrže
Obstaranie akumulačnej nádrže vám prináša množstvo výhod. Akumulačná nádrž vám pomôže vyťažiť z vykurovania maximum. Hlavnou výhodou používania akumulačných nádrží je finančná úspora. Znižuje náklady a zvyšuje účinnosť vykurovacieho systému. Pri inštalácii akumulačnej nádrže sa prebytok energie uloží a využije sa neskôr. Akumuláciu tepla zaisťuje vyššiu efektivitu celého systému.
- Stála zásoba teplé vody
- Zníženie nákladov na ohrev vody
- Zvýšenie komfortu prípravy teplej vody
- Predĺženie životnosti kotle a iných zdrojov tepla
- Ekologické aspekty
- Využitie teplej vody i pre iné účely (vonkajší bazén, ohrievanie skleníku apod.)
Fotovoltika svojpomocne za 1450 euro (2 časť) - zapojenie aku nádrže, komponenty. (Fotovoltariky)

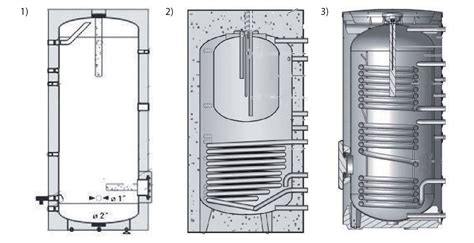

Typy a konštrukcia akumulačných nádrží
Na dočasné uskladnenie tepelnej energie je potrebná špeciálna konštrukcia. Akumulačný zásobník vykurovacej vody je v podstate valec vyrobený z ocele. Je vybavený možnosťami hydraulického pripojenia. Ich počet sa líši v závislosti od modelu a oblasti použitia. Akumulačné nádoby pre vykurovanie bývajú dôležitou súčasťou kotolní, kde je hlavným zdrojom tepla kotol s typickým kolísavým výkonom a striedaním nízkych a vysokých teplôt, ako je napr. kotol na biomasu, tepelné čerpadlo či solárne panely. Sú určené na uskladňovanie technickej vody do vykurovania, smerujúcej do systému podlahového ale radiátorového kúrenia. Nádoby tohto typu sa vyrábajú z uhlíkovej ocele povrchovo ošetrenej len z vonkajšej strany, nakoľko sa nádoba zapája do uzavretých systémov bez prístupu vzduchu.
Nádrže podľa typu pripojenia a izolácie
- Nádrže bez výmenníka a bez izolácie - slúžia na uchovanie tepla z jedného zdroja.
- Zaisťujú stabilné vykurovanie.
- Hodí sa tam, kde máte izoláciu riešenú iným spôsobom alebo ju nepotrebujete.
- Nádrže s výmenníkom - rozširujú možnosti využitia tepelnej energie pripojením ďalšieho zdroja tepla.
- Spolu s vykurovaním domu tak môžete ohrievať aj úžitkovú vodu, kedy je možné na výmenník využiť na napojenie ohrevu úžitkovej vody cez prídavnú nádrž alebo bojler, ktoré sú potom ohrievané výmenníkom.
- Nádrže s kvalitnou izoláciou - integrovaná izolácia znižuje tepelné straty a zvyšuje celkovú účinnosť systému.
- Izolácia - je dôležitá na zníženie tepelných strát a uchovanie tepla po dlhšiu dobu.
- Zásobníky majú na povrchu izolačnú vrstvu, ktorá zaistí uchovávanie tepla.
- Dá sa zvoliť akumulačná nádrž s glazúrou sintofon, alebo s keramickou glazúrou.
- Akumulačné zásobníky vykurovacej vody Viessmann okrem toho zaujmú všestrannou tepelnou izoláciou z polyesterového rúna.
- To pomáha minimalizovať tepelné straty.
Riešenia pre ohrev teplej úžitkovej vody (TÚV)
Ak akumulačný zásobník ohrieva aj teplú vodu, existuje možnosť doplniť zásobník modulom Vitotrans 353 na ohrev čerstvej vody. Ten funguje na princípe kontinuálneho prietoku. To znamená, že teplá voda preteká cez modul, okolo teplej vykurovacej vody, ktorá je v akumulačnom zásobníku, a pritom sa nepriamo ohrieva. Týmto spôsobom sa hygienická teplá voda ohrieva podľa individuálnych potrieb príslušnej domácnosti. Akumulačné nádoby Cordivari sa vyrábajú vo viacerých verziách: akumulačná nádoba bez výmenníka - slúži len na uskladnenie teplej vody (Puffer) akumulačná nádoba s jedným alebo dvoma tepelnými výmenníkmi, ktoré slúžia na ohrev vody cez ďalší zdroj tepla napr. „nádoba v nádobe“ - tz. akumulačná nádoba na technickú vodu s vnoreným zásobníkom na teplú úžitkovú vodu. Alternatívou je akumulačná nádoba na technickú vodu s prietokovým ohrevom úžitkovej vody. Ohrev úžitkovej vody sa deje prostredníctvom špirálovitého tepelného výmenníka z nerezovej ocele 316L, ktorý prechádza stredom nádoby. Tento model je dostupný taktiež vo verzii s jedným alebo dvoma prídavnými tepelnými výmenníkmi. Vitocell 340-M je kompaktné a priestorovo úsporné riešenie, akumulačný zásobník s ohrevom teplej vody prostredníctvom flexibilného a beznapäťového vlnitého potrubia z nehrdzavejúcej ocele. Táto rúrka je integrovaná do zásobníka v špirálovom tvare, pričom cez ňu prúdi čerstvá teplá voda. Táto voda sa ohrieva teplou vykurovacou vodou. Samostatný zásobník teplej vody pre domácnosť preto nie je potrebný, pretože voda sa ohrieva podľa potreby. Táto skutočnosť spolu s použitím nehrdzavejúcej ocele ako materiálu zabezpečuje hygienický ohrev teplej vody bez rizika vzniku legionelly.

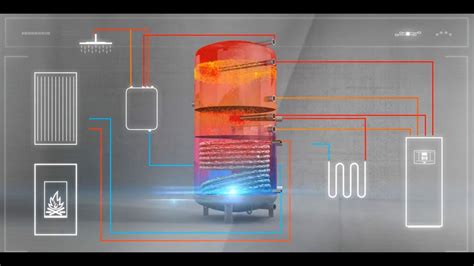

Integrácia s rôznymi zdrojmi tepla
Teplo je možné získavať pomocou slnečných kolektorov, tepelného čerpadla, kotla, prípadne ohrevom s elektrickou špirálou. Teplo je následne odovzdávané jedným či viacerými výmenníkmi tepla. Akumulačné nádrže sa používajú pre uchovávanie teplej vody. Používajú sa všade tam, kde je zdroj tepla premenlivý, napr. pri splyňovacích kotloch na drevo, alebo pri solárnej energii, alebo pri tepelných čerpadlách. Ich výhodou je, že dokážu teplo "uskladniť" a potom pri požiadavke na vykurovanie sa toto teplo použije na vykurovanie, alebo ohrev TUV. Vhodným zdrojom môže byt kotol na tuhé palivo, tepelné čerpadlo, solárne kolektory, ale aj krbová vložka.
Zdroje teplej energie:
- Kotol na tuhé palivá
- Plynový kotol
- Tepelné čerpadlo
- Solárne panely
Ak využívate solárny systém alebo tepelné čerpadlo, akumulácia vám pomôže lepšie hospodáriť s tepelnou energiou. A čo fotovoltaika? Akumulačná nádrž dokáže pracovať podobne ako batérie - uloží prebytočnú energiu a sprístupní ju vo chvíli, keď slnko nesvieti. U kotlov a krbov na tuhé palivá zaistí plynulú prevádzku bez častého rozkurovania a zbytočných strát energie pri dohorievaní. Akumulačné zásobníky vykurovacej vody sa používajú predovšetkým tam, kde nie je teplo vždy trvalo potrebné. Napríklad v priemernej domácnosti sú špičkové časy vykurovania a prípravy teplej vody ráno a večer. Solárny tepelný systém na zálohovanie ústredného kúrenia a ohrev teplej vody však produkuje najvyššie výnosy uprostred dňa. Na druhej strane plynový kotol alebo kotol na tuhé palivo by sa neustále zapínal a vypínal. Ak napríklad tepelné čerpadlo dodáva príliš málo tepla na pokrytie aktuálnej potreby, použije sa ďalší zdroj tepla. Podobné je to aj s pripojením akumulačného zásobníka k solárnemu termickému systému. Akumulačné zásobníky s viacerými režimami kombinujú nielen vykurovaciu vodu a teplú vodu.
Správna veľkosť akumulačnej nádrže
Správna veľkosť akumulačnej nádrže je kľúčom k efektívnemu vykurovaniu. Pokiaľ zvolíte príliš malú nádrž, nebude schopná uchovať dostatok tepelnej energie. To potom povedie k častejšiemu zapínaniu zdroja tepla a vyššej spotrebe. Nevhodne zvolená nádrž úsporu za energie neprispeje, práve naopak. Malá nádrž kapacitne nestačí a naopak zbytočne predimenzovaná nádrž je drahšia a následne akumulované teplo nie je správne využívané.
Ako zvoliť správnu veľkosť?
Pri výberu veľkosti nádrže záleží hlavne na typu zdroja tepla a výkonu celého vykurovacieho systému. Ďalej je treba vziať do úvahy veľkosť bytu, domu či vykurované objektu a jeho tepelné straty. Tiež je dôležité zvážiť, koľko ľudí v domácnosti bude využívať teplou vodu. Presný objem však závisí aj od prevádzkového režimu vášho vykurovacieho systému, veľkosti vykurovanej plochy a požadovaného komfortu. Obecný vzorec pre výpočet objemu je 50 l na 1 kW. Sortiment Vitocell od spoločnosti Viessmann zahŕňa zásobníky s objemom od 46 do 2 000 litrov.
Krb s teplovodným výmenníkom: Spojenie atmosféry a efektivity
Moderné vykurovanie rodinného domu už dávno neznamená len jeden zdroj tepla. Čoraz viac domácností hľadá riešenia, ktoré sú úsporné, ekologické a zároveň poskytujú vysoký komfort. Práve preto sa do popredia dostávajú krby s teplovodným výmenníkom, ktoré dokážu spojiť príjemnú atmosféru ohňa s funkciou centrálneho vykurovania. Krby s teplovodným výmenníkom predstavujú inteligentné riešenie pre domy, kde sa kladie dôraz na efektívne využitie energie.
Čo je krb s teplovodným výmenníkom?
Ide o krb, ktorý okrem priameho sálavého tepla odovzdáva energiu aj do vody. Táto ohriata voda sa následne využíva v systéme ústredného kúrenia - napríklad v radiátoroch, podlahovom kúrení alebo na ohrev teplej úžitkovej vody. V praxi to znamená, že jeden krb dokáže: vykurovať miestnosť, v ktorej je umiestnený, zásobovať teplom celý dom, znížiť spotrebu plynu alebo elektriny, fungovať ako doplnkový alebo čiastočne hlavný zdroj tepla.
Prečo zvoliť krb s teplovodným výmenníkom?
Hlavnou výhodou tohto riešenia je maximálne využitie energie zo spaľovania dreva. Kým klasický krb ohrieva najmä vzduch v miestnosti, teplovodný výmenník umožňuje rozvádzať teplo rovnomerne do celého domu. Medzi hlavné benefity patria:
- výrazná úspora nákladov na vykurovanie
- vyššia energetická efektívnosť
- možnosť kombinácie s inými zdrojmi tepla
- ekologické vykurovanie obnoviteľným palivom
- komfortné riešenie bez straty atmosféry krbu

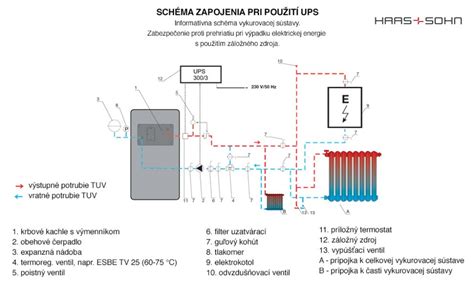

Ako funguje teplovodný krb v praxi?
Pri spaľovaní dreva sa časť tepla odovzdáva do vody vo výmenníku. Táto voda cirkuluje v uzavretom systéme a ohrieva vykurovacie telesá v dome. Systém býva doplnený o akumulačnú nádrž, ktorá ukladá teplo a uvoľňuje ho postupne. Takéto riešenie zabezpečuje: stabilnú teplotu v celom dome, efektívne využitie vyrobeného tepla, vyšší komfort bez častého prikladania.
Pre aké domy je toto riešenie vhodné?
- rodinné domy s ústredným kúrením
- novostavby aj rekonštruované domy
- domácnosti s vyššou spotrebou tepla
- domy s radiátormi alebo podlahovým kúrením
- majiteľov, ktorí chcú znížiť závislosť od energií
Najlepšie výsledky dosahujú v dobre zateplených domoch, kde je teplo efektívne udržiavané.
Dôležité faktory pri výbere a inštalácii
- Výkon krbu a výmenníka
- Je dôležité správne nadimenzovať výkon krbu aj teplovodného výmenníka podľa veľkosti domu a tepelnej straty objektu.
- Akumulačná nádrž
- Kľúčový prvok systému. Zabezpečuje rovnomerné rozloženie tepla a zvyšuje komfort používania.
- Bezpečnostné prvky
- Systém musí obsahovať poistné ventily, expanznú nádobu a ochranu proti prehriatiu, aby bola prevádzka bezpečná.
- Odborná montáž
- Inštalácia musí byť vykonaná skúsenými odborníkmi, ktorí správne navrhnú a zapoja celý systém.
Ekologický a ekonomický prínos
Spaľovanie dreva v moderných krboch je ekologické a šetrné k životnému prostrediu. V kombinácii s teplovodným výmenníkom ide o riešenie, ktoré má pozitívny dopad nielen na rozpočet domácnosti, ale aj na životné prostredie. Z dlhodobého hľadiska môže takýto krb výrazne znížiť náklady na vykurovanie a zvýšiť hodnotu nehnuteľnosti.
Údržba akumulačných nádrží
V rámci údržby vykurovacieho systému sa sleduje aj prevádzka zásobníka vykurovacej vody. To pomáha zabezpečiť plynulú prevádzku. Počas vizuálnej kontroly odborník na vykurovanie skontroluje akumulačný zásobník, čerpadlá a ventily na poškodenie, koróziu, nečistoty a netesnosti. Ide predovšetkým o preventívne opatrenie. Dôraz sa tu kladie na rozhrania medzi komponentmi, aby sa zabezpečila ich optimálna vzájomná koordinácia. Zdroj tepla, akumulačný zásobník a spotrebiče tepla tvoria uzavretý systém. Napriek tomu vždy existuje riziko prieniku vzduchu do systému. Produktový program Vitocell od spoločnosti Viessmann je vybavený odvzdušňovacími ventilmi, ktoré umožňujú uvoľnenie vzduchu. Akumulačný zásobník obsahuje vykurovaciu vodu s nízkym obsahom kyslíka, čo znamená, že dodatočná ochrana proti korózii zvyčajne nie je potrebná. Ak má voda určitú kvalitu a spĺňa špecifikácie, nie je potrebné odvápňovať akumulačný zásobník. V prípade zásobníkov na teplú vodu je situácia odlišná. Tu voda z vodovodu preteká cez výmenníky tepla. V dôsledku toho sa môže v závislosti od tvrdosti vody vyzrážať vodný kameň.
