Indukčné vykurovanie je proces zahrievania elektricky vodivého objektu (zvyčajne kovu) pomocou elektromagnetickej indukcie. Kľúčom k tomuto procesu je generovanie vírivých prúdov (tiež nazývaných Foucaultove prúdy) v kovu, ktorých odpor následne vedie k ohrevu prostredníctvom Jouleovho tepla. Ide o formu bezkontaktného vykurovania, ktorá sa líši od tradičných metód ohrevu. Indukčné vykurovanie predstavuje moderný prístup k ohrevu, ktorý sa dlhodobo využíva v priemyselných aplikáciách a pri varení, ale jeho potenciál pre vykurovanie obytných a komerčných priestorov je stále predmetom výskumu a vývoja. Základné princípy indukčného ohrevu boli chápané a aplikované na výrobu už od 20. rokov 20. storočia.
Princípy Fungovania Indukčného Ohrevu

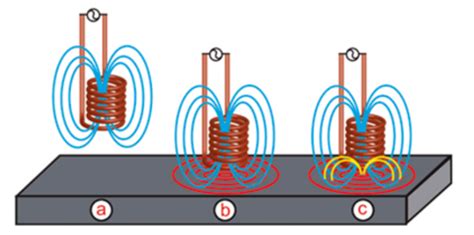

Princíp indukčného vykurovania je založený na fyzikálnom jave elektromagnetickej indukcie. Indukčný ohrievač pre akýkoľvek proces pozostáva z indukčnej cievky (alebo elektromagnetu), cez ktorú prechádza vysokofrekvenčný striedavý prúd (AC).
Striedavý prúd pretekajúci indukčnou cievkou generuje magnetické pole. Sila poľa sa mení v závislosti od sily prúdu prechádzajúceho cievkou. Pole je sústredené v oblasti ohraničenej cievkou; pričom jeho veľkosť závisí od intenzity prúdu a počtu závitov v cievke. Keď striedavý prúd preteká indukčnou cievkou, vytvára sa meniace sa elektromagnetické pole, ktoré indukuje prúdy v obrobku (vodivý materiál).
Vírivé prúdy sú indukované v akomkoľvek elektricky vodivom objekte - kovovej tyči, napríklad umiestnenej vo vnútri indukčnej cievky. Teplo sa vytvára, pretože vírivý prúd prúdi proti odolnosti materiálu. Fenomén rezistencie vytvára teplo v oblasti, kde tečú vírivé prúdy. Zvyšovanie sily magnetického poľa zvyšuje efekt vykurovania. Celkový účinok vykurovania je ovplyvnený aj magnetickými vlastnosťami objektu a vzdialenosťou medzi ním a cievkou.
Vírivé prúdy vytvárajú vlastné magnetické pole, ktoré je proti pôvodnému poľu vytvorenému cievkou. Táto opozícia zabraňuje okamžitému preniknutiu pôvodného poľa do stredu objektu ohraničeného cievkou. Vírivé prúdy sú najaktívnejšie blízko povrchu vykurovaného objektu, ale silne oslabujú smerom k stredu.
Vzdialenosť od povrchu vyhrievaného objektu k hĺbke, pri ktorej klesne prúdová hustota na hodnotu 37%, je hĺbka prieniku. Táto hĺbka sa zvyšuje vo vzťahu k poklesu frekvencie. Frekvencia použitia striedavého prúdu závisí od veľkosti objektu, druhu materiálu, spojky (medzi pracovnou cievkou a ohrievaným predmetom) a hĺbky prieniku. Teplo môže byť tiež generované stratami magnetickou hysterézou v materiáloch, ktoré majú významnú relatívnu permeabilitu.
Historický Vývoj a Súčasné Aplikácie
Základné princípy indukčného ohrevu boli objavené v prvej polovici 19. storočia Michaelom Faradayom. Technológia sa začala aktívne využívať v metalurgii od 50. rokov 20. storočia. Počas druhej svetovej vojny sa technológia rýchlo rozvíjala tak, aby spĺňala naliehavé požiadavky vojny na rýchly a spoľahlivý proces s cieľom vytvrdzovať kovové časti motora. Indukčné ohrievače boli prvýkrát komerčne použité v 80. rokoch 20. storočia a do domácností sa dostali v polovici 90. rokov. Aj keď sa základný princíp elektromagnetickej indukcie nezmenil, dochádza k neustálym inováciám v elektronických komponentoch a riadiacich systémoch, ktoré zvyšujú efektivitu a spoľahlivosť.
V posledných desaťročiach sa indukčné systémy dostávajú aj do spotrebiteľských aplikácií, ako sú varné dosky. Napríklad elektromagnetický varič, ktorý používame v každodennom živote, funguje na princípe indukčného ohrevu.
Ako funguje indukčné ohrev?
Priemyselné Využitie Indukčného Ohrevu

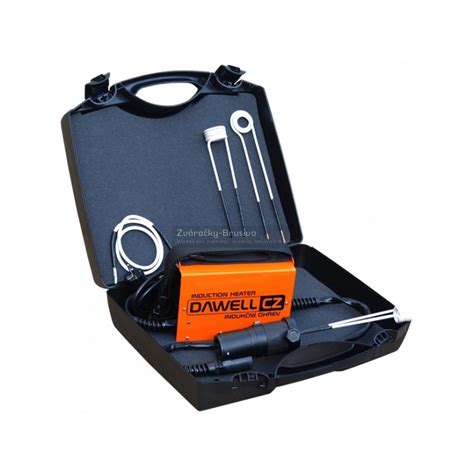

Vysokovýkonové indukčné vykurovanie je proces, ktorý sa používa na lepenie, tvrdnutie alebo zmäkčenie kovov alebo iné vodivé materiály. Elektromagnetický indukčný ohrev sa v súčasnosti používa najmä na tepelné spracovanie kovov, tepelné spracovanie (žíhanie, tepelné spracovanie, predhrievanie hriadeľového tepelného spracovania, horúca montáž, kovanie, vyrovnávanie a vyrovnávanie, temperovanie, predhrievanie), zváranie a tavenie.
V priemyselnom sektore, najmä v spracovaní plastov, má indukčné vykurovanie dlhodobé uplatnenie a prináša významné výhody oproti tradičným metódam:
- Zlepšenie pracovného prostredia: Indukčné ohrievanie generuje teplo priamo vo vykurovanom objekte, čím sa minimalizuje povrchové teplo zariadenia. To výrazne zlepšuje pracovné podmienky a znižuje fyzickú námahu pracovníkov.
- Zníženie nákladov na údržbu: Vykurovacie telesá v indukčných systémoch, často vyrobené z materiálov odolných voči vysokým teplotám, majú dlhú životnosť (až 5 rokov), čo znižuje základné náklady na údržbu.
- Úspora nákladov na prácu: V porovnaní s tradičnými metódami, ako je uhlie, elektrina nevyžaduje špecializovaných majstrov na obsluhu, čo uľahčuje nábor pracovníkov a šetrí mzdové náklady.
- Energetická účinnosť a ekologickosť: Indukčné vykurovanie je výrazne úspornejšie ako všeobecné elektrické vykurovanie, pričom úspora energie môže dosiahnuť minimálne 30%. Návratnosť investície sa často pohybuje v rozmedzí 4-6 mesiacov.
- Zlepšenie kvality produktu: Rovnomerné a presne riadené vykurovanie pomocou indukcie prispieva k výrobe produktov s konzistentnou kvalitou a jasnou farbou, čo zvyšuje ich predajnú hodnotu.
- Vysoká účinnosť a rýchlosť ohrevu: Priemyselné stroje ako granulátory, vstrekovacie stroje či extrudéry môžu dosiahnuť teplotu 300 °C len za 10 minút, čím sa výrazne skracuje čas vykurovania.
- Minimalizácia strát a predĺženie životnosti zariadení: Rovnomerné zahrievanie pomocou indukcie zabraňuje deformáciám a prehýbaniu komponentov, ako sú sudy a skrutky, ktoré sa vyskytujú pri tradičných metódach s vysokými teplotami. Životnosť indukčných ohrievačov je preto dlhšia a náklady na výmenu komponentov sa znižujú.
Potenciál Indukčného Vykurovania v Obytných Priestoroch
V kontexte vykurovania miestností môže indukčný ohrev fungovať na viacerých princípoch. Jednou z možných implementácií sú indukčné podlahové panely. Tieto panely by boli inštalované pod podlahovou krytinou a obsahovali by cievky, cez ktoré by prechádzal striedavý prúd. Generované magnetické pole by následne indukciou ohrievalo kovové prvky integrované do podlahovej konštrukcie. Tieto ohriate prvky by potom vyžarovali teplo smerom nahor do miestnosti.
Alternatívou by mohli byť nástenné indukčné jednotky. Tieto by fungovali na podobnom princípe ako tradičné radiátory, avšak namiesto ohrevu vody alebo priameho vyžarovania tepla by využívali indukčné cievky na generovanie tepla. Toto teplo by buď priamo ohrievalo okolitý vzduch, alebo by ohrievalo sekundárny prvok, ktorý by následne vyžaroval teplo do miestnosti.
Výhody Indukčného Vykurovania
Indukčné vykurovanie ponúka oproti tradičným metódam niekoľko potenciálnych výhod:
- Vysoká účinnosť: Indukčný ohrev premieňa takmer všetku elektrickú energiu priamo na teplo s minimálnymi stratami. Všetky elektrické ohrievače premieňajú takmer 100 % elektrickej energie na tepelnú energiu. Tým sa odlišuje od niektorých konvenčných systémov, ktoré môžu byť menej efektívne a nákladnejšie na prevádzku. Samotná cievka sa nezohrieva a vykurovací efekt je pod kontrolou.
- Rýchlosť ohrevu: Proces indukčného ohrevu dokáže priestory ohriať rýchlo, pretože generuje teplo priamo a okamžite vo vykurovacom telese alebo médiu. Indukčné vykurovanie je rýchla, čistá, neznečisťujúca vykurovacia forma.
- Zónové riadenie: Indukčné systémy je možné navrhnúť pre precízne zónové vykurovanie, čo umožňuje regulovať teplotu v rôznych častiach budovy nezávisle. Tým sa znižuje plytvanie energiou a zvyšuje sa komfort.
- Nízka údržba: Vďaka menšiemu počtu pohyblivých častí a absencii potreby zložitých rozvodov môžu indukčné systémy vyžadovať menej údržby v porovnaní s tradičnými pecami.
- Zlepšená kvalita vzduchu: Na rozdiel od systémov s núteným obehom vzduchu, indukčné vykurovanie nepohybuje vzduchom, čím potenciálne prispieva k lepšej kvalite vnútorného ovzdušia odstránením cirkulácie prachu a alergénov.
- Bezpečnosť a komfort: Indukčný ohrev neprodukuje otvorený oheň ani priamo prístupné horúce povrchy, čo zvyšuje bezpečnosť, najmä v domácnostiach s deťmi a domácimi zvieratami. Taktiež menej vysušuje vzduch ako niektoré iné vykurovacie metódy.
- Nízka spotreba energie a žiadne znečistenie.
Výzvy a Úvahy pri Implementácii
Napriek potenciálnym výhodám existujú aj výzvy, ktoré je potrebné zvážiť:
- Počiatočné náklady: Náklady na inštaláciu indukčných vykurovacích systémov môžu byť vyššie ako pri tradičných metódach, čo je dané technologickými a inštalačnými požiadavkami.
- Implementácia v existujúcich budovách: Dodatočná montáž indukčných systémov do starších budov môže byť náročná a nákladná, pričom vhodnejšie sú tieto systémy pre novostavby alebo rozsiahle rekonštrukcie.
- Verejné povedomie a odbornosť: Keďže indukčné vykurovanie v obytných priestoroch nie je bežné, môže byť nedostatok kvalifikovaných odborníkov na inštaláciu a údržbu, ako aj všeobecná informovanosť spotrebiteľov o výhodách a prevádzke systému.
Indukčné Kotly: Konkrétna Aplikácia pre Vykurovacie Systémy
Indukčný kotol funguje na princípe indukčného ohrevu kvapaliny (vody, nemrznúcej zmesi alebo oleja), ktorá následne cirkuluje v vykurovacom okruhu a odovzdáva teplo do miestností. Jadrom kotla je indukčná cievka, cez ktorú preteká vysokofrekvenčný striedavý prúd. V kovovom telese kotla, ktoré je umiestnené vnútri cievky, sa indukujú vírivé prúdy. Tieto prúdy spôsobujú ohrev materiálu kotla, ktorý následne ohrieva chladiacu kvapalinu.
V niektorých konštrukciách sa namiesto tradičného jadra používa komplexná sústava rúrok, ktorá zväčšuje celkovú kontaktnú plochu a navyše urýchľuje ohrev chladiaceho média. Pomocou jediného indukčného kotla je možné dodávať teplú vodu súčasne do viacerých okruhov rozvetveného vykurovania. Na zabezpečenie cirkulácie sú často potrebné kolektory a cirkulačné čerpadlá. Ak je vykurovací systém relatívne krátky, prirodzený tlak ohrievanej tekutiny môže udržiavať túto cirkuláciu. Ale dlhé diaľnice, najmä rozdelené na niekoľko častí a majúce fantastickú konfiguráciu, nebudú fungovať týmto spôsobom.
Výhody a Nevýhody Indukčných Kotlov
Pri zvažovaní indukčných kotlov je dôležité poznať ich silné a slabé stránky:
| Výhody | Nevýhody |
|---|---|
| Dlhá životnosť (25 rokov a viac, polovodičové súčiastky 10 rokov) | Vysoké počiatočné náklady |
| Kompaktné rozmery (menej miesta ako tradičné el. zariadenia) | Potreba záložného zdroja (pri výpadku el. energie) |
| Tichá prevádzka | Možný nízkofrekvenčný hluk pre citlivých jedincov |
| Nízke nároky na údržbu (žiadne pohyblivé časti) | Riziko prehriatia pri poruche cirkulácie (vyžaduje monitorovanie) |
| Vysoká účinnosť (presahuje 90%) | Nekompatibilita s liatinovými radiátormi |
| Bezpečnosť (podobné prvky ako iné moderné systémy) | Pri vykurovaní veľkej plochy je potrebné viac kotlov (nesmú byť blízko seba) |
| Odolnosť voči vodnému kameňu (vibrácie aktívnej zóny) | Vyžaduje ďalšie zariadenia ako kolektory a čerpadlá |
| Ekonomická prevádzka (zapína sa len pri poklese teploty) |
Možnosti Domácej Výroby Indukčného Kotla
Pre technicky zdatných jedincov existuje možnosť vyrobiť si vlastný indukčný kotol. Existuje viacero overených konštrukcií, ktoré využívajú bežne dostupné materiály a komponenty:
- Indukčný kotol z plastového potrubia a zváracieho invertora: Táto metóda využíva plastové potrubie naplnené kúskami drôtu, okolo ktorého je navinutá medená cievka pripojená k zváraciemu invertoru.
- Ohrievač z indukčnej varnej dosky: Využíva sa samotná indukčná varná doska ako zdroj magnetického poľa, ktorá je integrovaná do vykurovacieho telesa vyrobeného z kovových profilov. Tieto výrobky zvládajú vykurovanie priestorov 20-25 m2.
- Kotol z dvoch kovových rúr a invertora: Táto konštrukcia kombinuje dve kovové rúry rôznych priemerov s medeným drôtom a napájaním z invertora.
Pri výrobe vlastného kotla je nevyhnutné dôkladne poznať princípy fyziky a elektrotechniky, ako aj základy inštalatérskych prác. Je dôležité správne dimenzovať komponenty, zabezpečiť ich bezpečnú izoláciu a dodržiavať všetky bezpečnostné opatrenia. V prípade pochybností je vždy bezpečnejšie použiť hotové, profesionálne vyrobené produkty. Iba dôkladná znalosť fyziky a princípov elektrotechniky, inštalatérskych a inštalatérskych prác vám umožňuje vykonávať túto prácu. Ak takýto prípravok neexistuje, je oveľa správnejšie a bezpečnejšie používať hotové výrobky, ktoré odborníci spájajú.
Modernizácia indukčného ohrevu a energetická efektívnosť: Pre zvýšenie energetickej efektívnosti indukčných systémov je možné integrovať ich s ďalšími technológiami, ako sú invertory, batérie a nabíjačky. Invertor premieňa jednosmerný prúd na striedavý, čím sa znižuje spotreba elektriny. Kombinácia invertora s batériami umožňuje prevádzku systému s minimálnou spotrebou energie zo siete, keďže batérie sú neustále dobíjané.
Bezpečnostné Aspekty a Inštalácia
Pri inštalácii elektrických indukčných kotlov je dôležité zabezpečiť dostatočne dimenzovanú elektrickú sieť, ktorá znesie celkovú záťaž. Všetky indukčné kotly musia byť pripojené do uzavretých vykurovacích systémov a na zabezpečenie správnej cirkulácie kvapaliny je často potrebné dodatočné čerpadlo. Na vyrovnanie pretlaku v systéme pri prehriatí chladiacej kvapaliny sa inštaluje expanzná nádrž. Pre bezpečnú prevádzku sú nevyhnutné snímače tlaku a teploty, ktoré v prípade rizika prehriatia automaticky vypnú ohrievač.
Inštalácia indukčného ohrievača v kúpeľni znamená, že sa musí počas hygienických postupov zastaviť. Mikroskopické impulzy sú škodlivé pre zdravie, aj keď relatívne malé. Preto sa neodporúča byť v blízkosti takého kotla na dlhý čas (v okruhu 50-70 cm). Dokonca aj na bezpečnejších miestach stojí za to, aby ste zariadenie obklopili špeciálnou mriežkou, ktorá je vytvorená z magnetických materiálov. Popri bežnom elektrickom kotle je potrebné zablokovať prístup detí.
Ako prax ukazuje, pomáha zvyšovať zdroje kotlov, rúrok a radiátorov. Aj indukčný kotol, ako bežné výrobky, vyžaduje expandér. Je tiež potrebné namontovať potrubie, cez ktoré bude systém napájaný vodou. Ak chladiaca kvapalina nespôsobuje problémy, musí sa prechádzať cez filter vo forme mriežky. Indukčné vykurovanie je možné iba vo forme pripojenej k vykurovaciemu okruhu, ak je naplnené chladivom na 100%.
Vysokofrekvenčné indukčné systémy predstavujú špičku v tepelnej účinnosti, rýchlosti a nízkej spotrebe energie pri ochrane životného prostredia. Tieto systémy sú široko používané v rôznych priemyselných odvetviach na tepelné spracovanie, montáž za tepla a zváranie. Umožňujú nielen celoplošné, ale aj lokálne alebo povrchové ohrievanie obrobkov s vysokou presnosťou.
Indukčné vykurovanie, či už v priemyselných aplikáciách alebo ako potenciálne riešenie pre obytné priestory, ponúka významné výhody z hľadiska účinnosti, rýchlosti, presnosti a environmentálnej šetrnosti. Na rozdiel od plynových kotlov je možné tieto zariadenia inštalovať bez zdĺhavých a zdĺhavých schválení. Okrem toho majú pred sebou väčšinu svojich elektrických náprotivkov, pretože sú oveľa úspornejšie.
