Hluk znižuje kvalitu nášho života. Nikto nechce počuť svojho suseda ísť na toaletu. Hluk odpadovej vody nás vyrušuje, keď spíme, čítame alebo pracujeme, a má za následok záplavu sťažností voči zamestnancom hotela, prenajímateľom, sanitárnym projektantom a vodoinštalatérom.
Typické zdroje hluku zahŕňajú prenos zvuku z WC do podlahy a stien bez prekážok, hlučné kanalizačné potrubie a chyby plánovania v kúpeľniach a miestnostiach vyžadujúcich zvukovú izoláciu, ako sú napríklad spálne.
Či už ide o obytný komplex, hotel alebo konferenčnú miestnosť, hlučné odpadové potrubie môže byť nepríjemné. V tomto prípade kanalizačný systém Geberit Silent-db20 eliminuje problém skôr, ako vznikne.
Geberit Silent-db20: Riešenie pre Tiché Odvádzanie Vody
Geberit Silent-db20 je vysoko zvukovo izolujúci kanalizačný systém. Tento systém je vhodný pre zvislé potrubie aj prípojky a zabezpečuje tiché a efektívne odvádzanie vody v každej budove. Navyše je tento systém vhodný aj na prefabrikáciu.
Geberit Silent-db20 je vhodnou voľbou pre zvislé potrubia a pripojovacie potrubia v kanalizačných systémoch budov s vysokými požiadavkami na zvukovú izoláciu.
Prečo si vybrať Geberit Silent-db20?
- Kanalizačný systém s vysokým útlmom hluku: Vysoká vlastná hmotnosť rúr a tvaroviek znižuje prirodzené vibrácie a účinne tlmí hluk. Špeciálne zvukovoizolačné rebrá znižujú vznik hluku v nárazových zónach.
- Tesné spoje: Geberit Silent-db20 možno spájať pomocou zvárania na tupo alebo elektrospojkami.
- Vhodné na prefabrikáciu: Prefabrikácia mimo staveniska pre nákladovo efektívnu a bezpečnú výstavbu systému. Tým sa výrazne skracuje čas montáže na stavbe.
- Vysoká prietoková kapacita a menšie nároky na priestor: Hydraulicky optimalizované pre vyššiu nákladovú efektívnosť a menšie nároky na priestor pri zachovaní vysokej prietokovej kapacity.
Geberit Silent db-20 Offset 2022 – Installation CH
Hlavné Aplikácie a Oblasti Použitia Geberit Silent-db20
Geberit Silent-db20 možno použiť pre zvislé potrubia aj pripojovacie potrubia v rôznych typoch budov s vysokými požiadavkami na zvukovú izoláciu.
- Budovy s vysokými požiadavkami na zvukovú izoláciu: Ideálne riešenie pre prostredia, kde je ticho prioritou.
- Výškové projekty s technológiou SuperTube: Geberit Silent-db20 SuperTube je priestorovo úsporný odvodňovací systém, ktorý je ideálny pre projekty s vysokými požiadavkami na zvukovú izoláciu. Spĺňa prísne požiadavky na zvukovú izoláciu, šetrí priestor a vyznačuje sa vysokou hydraulickou kapacitou 12 l/s.
- Prefabrikácia: Pri väčších stavebných projektoch sa systémové konštrukcie s použitím systému Geberit Silent-db20 dajú jednoducho prefabrikovať v dielni, čím sa ušetrí drahocenný čas na stavbe.
- Kladenie do betónu: Geberit Silent-db20 je vhodný na zabudovanie do betónových plôch. Je ideálny potrubný systém na zabudovanie pripojovacích potrubí do betónových dosiek, čo umožňuje väčšiu voľnosť pri navrhovaní kúpeľní. Pri práci s betónom sú nevyhnutné pevné spoje.
- Projekty s požiadavkami na požiarnu ochranu: Požiarne skúšky sa vykonali v súlade s normou EN 1366-3 pre širokú škálu rôznych inštalačných situácií. V kombinácii s protipožiarnym uzáverom Geberit RS90 Plus EN je odtokový systém Geberit PE schválený na požiarnu odolnosť 90 minút (ETA/ETB).
Technológie Spojov a Inštalačné Tipy
Rúry a tvarovky Geberit Silent-db20 možno bezpečne spojiť tromi rôznymi spôsobmi, či už pomocou rýchleho elektrofúzneho zvárania alebo zvárania na tupo. V niektorých krajinách sa môžu používať aj upínacie spojky. Na zabezpečenie jednoduchej manipulácie je k dispozícii celý rad nástrojov a príslušenstva Geberit. Potrubia a tvarovky Geberit PE a Geberit Silent-db20 je možné zvariť dohromady. Na tento účel Geberit ponúka moderné a vysokoefektívne zváracie zariadenia.
Dvojhrdlové dilatačné objímky a spojky s dlhým hrdlom pomáhajú kompenzovať tepelnú lineárnu rozťažnosť rúr a tvaroviek Geberit Silent-db20. To umožňuje systému prispôsobiť sa výrazným zmenám prevádzkových teplôt. Tesnenia z EPDM zohrávajú kľúčovú úlohu pri dlhej životnosti kanalizačného systému.

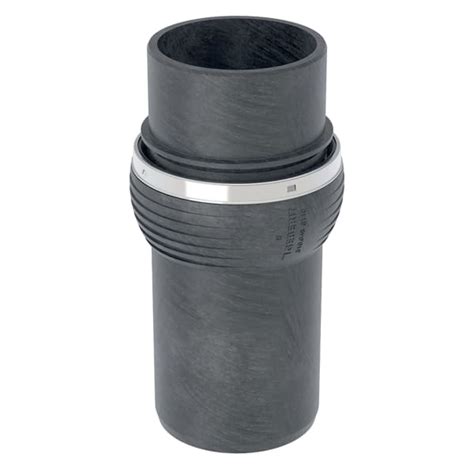

Montáž s Vyosením: Geberit Silent-db20 Offset
Nie vždy je možné vyhnúť sa nepresnostiam počas výstavby. Ak body pripojenia odpadového potrubia nie sú dokonale zarovnané, môže to stáť inštalatérov čas aj trpezlivosť. S tvarovkou Geberit Silent-db20 Offset sa dajú odpadové potrubia spájať efektívne a bez pnutia, keď je potrubie vyosené.
Výhody Geberit Silent-db20 Offset:
- Inštalácia zvislého potrubia s vyosením až o 10 cm bez pnutia.
- Známa, jednoduchá inštalácia.
- Skrátenie času inštalácie v porovnaní s použitím dvoch 45° kolien.
- Flexibilné nastavenie pomocou jediného výrobku.
- Lepšia zvuková izolácia v porovnaní s bežnými metódami korekcie spojov.
Všeobecné Tipy pre Montáž Geberit Podomietkových Systémov
Pri montáži podomietkových systémov Geberit je dôležité dodržať niekoľko kľúčových zásad:
- Pri montáži nastavte správne výšku rámu. Výrobca udáva rozsah výšky úchytných skrutiek pre závesné WC. Správnu výšku treba zohľadniť podľa výšky užívateľov WC.
- Rozteč úchytných šróbov pre našu normu je 18cm (rámy ponúkajú aj možnosť 23cm), čo treba zohľadniť pri montáži rámu samozrejme podľa vašej WC misy.
- Pripojenie a natlakovanie vody vždy odskúšajte pred zarobením rámu (či už sadrokartónom, alebo murovaním).
- V prípade, že chcete osadiť podomietkový modul do bytu, odporúčame použiť verziu "jadrofix". Tento modul je vybavený nastaviteľnou kovovou rozperou, ktorá sa fixuje do bočných stien.
Technické Údaje a Rozmery Geberit Silent-db20
Tu sú kľúčové technické parametre systému Geberit Silent-db20:
| Parameter | Hodnota |
|---|---|
| Materiál | PE-S2 |
| Koeficient pozdĺžnej rozťažnosti | 0,17 mm/(m K) |
| Absorpcia pozdĺžnej rozťažnosti | Vyžaduje sa dlhé hrdlo s drážkou alebo dvojité hrdlo s pevným bodom |
| Teplota pri montáži | -20 až 40 °C |
| Prevádzková teplota pri stálom zaťažení | -20 až 60 °C |
| Odolnosť voči chemickým látkam | voči 95 % všetkých bežných zásad, kyselín a chemikálií |
| Environmentálne vyhlásenie o výrobku | Environmentálne vyhlásenie o výrobku (EPD) |
Rozmery rúr a tvaroviek Geberit Silent-db20 sú k dispozícii v širokej škále:
| Menovitá svetlosť (DN) | Rozmer d × s (mm) |
|---|---|
| 56 | 56 × 3,2 |
| 60 | 63 × 3,2 |
| 70 | 75 × 3,6 |
| 90 | 90 × 5,5 |
| 100 | 110 × 6 |
| 125 | 135 × 6 |
| 150 | 160 × 7 |
Sortiment Tvaroviek a Príslušenstva
Sortiment Geberit Silent-db20 zahŕňa rôzne tvarovky a príslušenstvo pre komplexné inštalácie.
Tvarovky

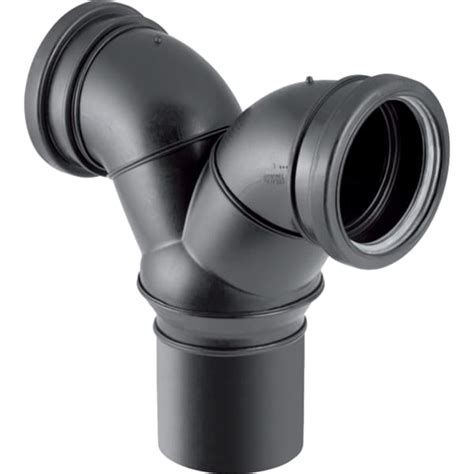

Príkladom je šachtová oblúková odbočka Geberit Silent-db20 (s rovnakým priemerom) 88,5°. Ak je medzi toaletou a umývadlom uložené zvislé potrubie, šachtová oblúková odbočka Geberit Silent-db20 s uhlom 88,5° umožňuje veľmi kompaktnú montáž.
Príslušenstvo
- Protipožiarna ochrana pre potrubie Geberit Silent-db20: Protipožiarne uzávery Geberit sa môžu použiť až do triedy požiarnej odolnosti F 120. Požiarne skúšky vykonané podľa normy EN 1366-3 pre množstvo rôznych typov inštalácií. Schválené pre požiarnu odolnosť 90 minút (ETA/ETB) s protipožiarnou objímkou Geberit RS90 Plus EN.
- Privzdušňovací ventil Geberit GRB90 pre Geberit Silent-db20: Alternatíva pre inštalácie, pri ktorých z priestorových dôvodov nie je možné použiť konvenčné odvetranie. Dostupné pre rozmery do DN110.
Plánovacie Nástroje a Podpora
Pre projektantov a inštalatérov sú k dispozícii užitočné nástroje:
- Geberit BIM Plug-in: Geberit BIM Plug-in pre Autodesk® Revit® kombinuje všetky nástroje Geberit na plánovanie a výpočty, ako aj prístup k BIM obsahu v jednej aplikácii.
- Environmentálne vyhlásenie o výrobku (EPD): K dispozícii pre Geberit Silent-db20. V spolupráci s Fraunhoferovým inštitútom pre stavebnú fyziku (IBP) boli vypracované správy o zvukovej izolácii pre rôzne scenáre výstavby.
Naši špecialisti radia projektantom, inštalatérom a ďalším odborníkom pri ich projektoch. Radi vám poradia, ako najlepšie zvládnuť vaše aktuálne výzvy pomocou našich produktov.
Súvisiace Systémy Zvukovej Izolácie Geberit
Geberit ponúka aj ďalšie systémy na zabezpečenie zvukovej izolácie v sanitárnych inštaláciách:
- Geberit Silent-Pro: Je ideálnym riešením pre zvislé potrubia aj pripájacie potrubia v stavebných projektoch s vysokými požiadavkami na zvukovú izoláciu.
- Geberit Silent-PP: Je zvukovo optimalizovaný kanalizačný hrdlový systém, ktorý ponúka cenovo výhodnú alternatívu pre projekty s miernejšími požiadavkami na zvukovú izoláciu.
