Moderná kuchyňa je multifunkčnou miestnosťou s veľkým počtom elektrických spotrebičov, od rôznych zariadení až po rôzne mixéry a mikrovlnné rúry. Bez nich by bol život modernej domácnosti v horúčkovitom rytme života nočnou morou. Väčšina týchto domácich spotrebičov je zapojená do zásuviek, s výnimkou výkonných elektrických spotrebičov. Kuchyňa je miestnosť s najväčším počtom elektroinštalácií. Správne rozmiestnenie zásuviek v kuchyni je mimoriadne dôležité pre funkčnosť a praktickosť tejto miestnosti. Dobre umiestnené zásuvky v kuchyni uľahčujú každodenné používanie elektrospotrebičov, zvyšujú funkčnosť a estetiku kuchyne.
Bezpečnosť a elektroinštalácia v kuchyni
Všeobecné požiadavky na bezpečnosť
Tento problém by sa mal brať na zodpovednosť, pretože kuchyňa je často horúca a vlhká a pri umývaní riadu šplouchá. To všetko vytvára nebezpečné podmienky, ktoré môžu viesť k úrazu elektrickým prúdom a poškodeniu elektrického zariadenia. Preto je kľúčové dodržiavať bezpečnostné normy.
Napríklad, ak je zásuvka kvôli určitým okolnostiam umiestnená priamo za samotným spotrebičom, musí byť hĺbka kuchynskej linky taká, aby spotrebič nenarážal zadnou časťou do elektrickej zásuvky. Rovnako ako iné elektroinštalačné práce aj montáž zásuviek je potrebné prenechať na skúsených elektrikárov, predovšetkým z bezpečnostných dôvodov. Špecifické vlastnosti a dôležitosť správneho prevedenia elektroinštalácie si vyžadujú, aby sa z dôvodu bezpečnosti postupovalo podľa projektu, alebo technického posúdenia odbornej osoby.
Horľavé materiály a špeciálne zásuvky
Ak by ste sa rozhodli inštalovať napríklad vypínače do horľavého materiálu, čo nemusí byť samotná drevostavba, ale napríklad kuchynský obklad z drevotrieskovej dosky, musí byť tento vypínač testovaný a na tieto účely certifikovaný. To samozrejme platí pre všetky výrobky, ktoré by ste chceli zakomponovať do horľavých materiálov. Vždy sa posudzuje nielen samotný prístroj, ale celý komplet aj s pohľadovým krytom. Dôležité je tiež použitie tepelnoizolačnej podložky, ak sa rozhodnete inštalovať prístroje na stenu.
Hľadiská horľavosti vypínačov a zásuviek porovnávajú, ako dlho a rýchlo horia, ako sú samozhášavé, a podľa toho sa začleňujú do rôznych kategórií horľavosti. Dnes sa používajú triedy reakcie na oheň A1, A2, B, C, D, E a F, ktoré nahradili staršie kategórie A, B, C1, C2 a C3.

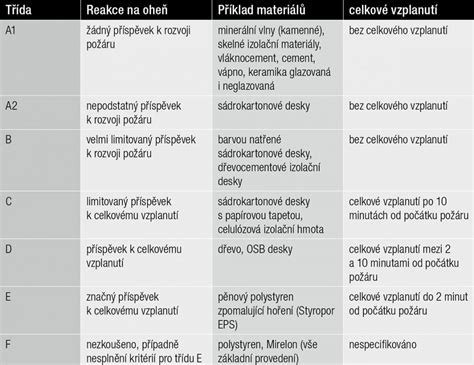

Prehľad tried reakcie na oheň
| Trieda reakcie na oheň | Popis | Príklady materiálov |
|---|---|---|
| A1 | Nehorľavé materiály | Betón, kameň, minerálna vlna |
| A2 | Prakticky nehorľavé materiály | Sadrokartón, niektoré izolačné dosky |
| B | Veľmi nízka horľavosť | Niektoré druhy dreva, lamináty s úpravou |
| C | Nízka horľavosť | Štandardné drevené materiály |
| D | Stredná horľavosť | Drevotrieska (bez úpravy), lamináty |
| E | Vysoká horľavosť | Pena, plasty (bez úpravy) |
| F | Neklasifikované alebo extrémne horľavé | Napr. materiály, ktoré neprešli testovaním |
Čo sa týka podomietkových vypínačov a zásuviek, je úplne zásadné použiť tiež správnu montážnu krabicu. Tá musí byť tiež certifikovaná na inštaláciu do horľavých materiálov, teda aj do drevostavieb. Montážna krabica v podstate plní funkciu obalu prístroja vypínača či zásuvky a v prípade nečakaného skratu zabraňuje rozšíreniu ohňa. Horľavosť drevotriesky nie je nič tragické a krabica do sadrokartónu ani dvojplášťová od Koposu to nezachráni, je to skôr o dobrom pocite "ako elektrikár som spravil tak, ako to má byť". Požiar horľavého materiálu vzniká dostatočne dlhým pôsobením teploty vyššej ako zápalná. Pár milimetrov plastu to len oddiali. Ak je v stene kvalitná samozhášavá krabica KU68-1901/ZB od Koposu (z PVC), nebol by problém ich použiť pri niektorom type dreva nad krabicou. Ak je v stene obyčajná horľavá krabica lisovaná z termoplastu, bude musieť celá von aj s dnom. Kopos navyše vyrába na krabice nastavovacie krúžky z PVC, ktoré majú horľavosť A1-f a skúšku slučkou 850°C, sú samozhášavé.

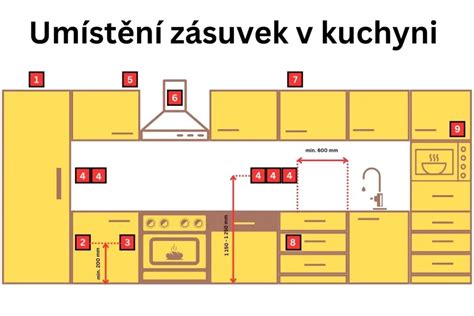

Plánovanie a rozmiestnenie zásuviek v kuchyni
Plánovanie umiestnenia zásuviek v kuchyni je mimoriadne dôležité. Je potrebné zaplánovať viac zásuviek, pretože náklady na doplnenie zásuviek sú v tejto fáze zanedbateľné.
Vyhradené zásuvky pre spotrebiče
Prvým krokom pri plánovaní umiestnenia zásuviek je analýza umiestnenia kuchynských prvkov. Zásuvky sa umiestňujú v závislosti od toho, kde budú umiestnené spotrebiče: chladnička, sporák alebo vstavaná varná doska, rúra, umývačka riadu, digestor. Tieto zásuvky sa nazývajú vyhradené zásuvky.
- Pri vstavaných spotrebičoch sa zásuvka najčastejšie umiestňuje do skrinky vedľa spotrebiča. To poskytuje ľahší prístup k zásuvke na odpojenie zariadenia v prípade poruchy alebo údržby.
- Do horných kuchynských prvkov sa inštaluje digestor.
- Nezabudnite sa postarať o pripojenie kachlí, pretože aj v plynových sporákoch je zvyčajne elektrické zapaľovanie a osvetlenie.
- Zásuvka pre TV, chladničku, práčku alebo umývačku riadu, ako aj pre mikrovlnnú rúru a digestor.
Zásuvky pre malé kuchynské spotrebiče
V kuchyni nesmú chýbať ani zásuvky pre malé kuchynské spotrebiče. Ich polohu určuje poloha kuchynského nábytku. Tieto zásuvky sa zvyčajne umiestňujú medzi hornou a dolnou časťou kuchynskej linky. Pre mobilné kuchynské spotrebiče je potrebné nainštalovať zásuvky nad pracovnú plochu.
Servisné a špeciálne zásuvky
Servisné zásuvky prichádzajú na rad ako posledné. Používajú sa napríklad na zapnutie vysávača pri upratovaní kuchyne. Umiestnenie elektrických výrobkov v kuchyni v zásade závisí od usporiadania miestnosti a od toho, kde hosteska pracuje viac. V posledných rokoch sú populárne pop-up zásuvky, ktoré sú zaujímavé, pretože sú po zatvorení neviditeľné, ale ak ich zo svojho miesta odstránite, získate niekoľko konektorov na pripojenie mixérov a kuchynských robotov. Ich výhodou je, že sú chránené proti striekaniu. Rohový typ je určený na inštaláciu v rohoch priestorov, môže byť inštalovaný v rohu dvoch stien, podlahy a steny alebo steny a stropu. Kuchyňa však nie je najlepším miestom na inštaláciu takéhoto modelu na podlahu. Na ťažko prístupných miestach vždy môžete nájsť miesto na inštaláciu, aj keď ho chcete skryť pred očami. Nezabudnite nainštalovať zásuvku pri okne, bude pre vás výhodné nabíjať smartphone umiestnením na parapet.
Odporúčané vzdialenosti a výšky
Od umývadla sú zásuvky nainštalované vo vzdialenosti najmenej 1 m. Neodporúča sa, aby vzdialenosť k pripojeným elektrickým spotrebičom presiahla 1 m. Výška od podlahy pre vývody v kuchyni je viac ako 2 cm od základnej dosky. Výška by mala byť v skutočnosti taká, aby nebolo ťažké spojiť zástrčky všetkých zariadení, t.j. nad stoly, ale pod skrinky. Neumiestňujte zásuvky do kuchyne vyššie ako vo výške 2 metre a nad podlahou - výrobky sa zvyčajne inštalujú vo výške 30 - 40 cm.
Typy káblov a spôsoby pripojenia
Menovité prúdy a výber káblov
Faktom je, že zásuvky zvyčajne vyrábajú menovitý prúd 10A alebo 16A a elektrické rúry a sporáky často spotrebúvajú 5 alebo viac kW. Pre pripojovaciu rúru je tiež lepšie položiť samostatný kábel, ako v predchádzajúcich prípadoch, 2,5 štvorcových milimetrov. Kábel je vybraný pre napájanie. Na osvetlenie je vhodný kábel s prierezom 1,5 štvorcových milimetrov a pre vývody 2,5 štvorcových milimetrov. Nikdy nemôžete ušetriť na elektroinštaláciách a ešte viac, keď ide o zásuvky do kuchyne.
Sériové a paralelné pripojenie
Existujú dva hlavné spôsoby pripojenia: v sérii alebo v slučke, keď je kábel každej nasledujúcej zásuvky pripojený k predchádzajúcej zásuvke. Táto schéma je lacná, ale nie príliš spoľahlivá. Druhou možnosťou je paralelné alebo hviezdne zapojenie. V tomto prípade sa do každej zásuvky v miestnosti umiestni samostatný kábel od prepojovacej skrinky a v ideálnom prípade od panelových a skupinových strojov.
Elektrická kuchynská linka - minimálny kód
Montáž zásuviek na špecifické kuchynské obklady
Výzvy pri montáži na drevotriesku alebo laminát
Zákazník si vás pozve namontovať zásuvky do novej kuchyne, kde je namiesto obkladov použitá obkladová drevotriesková doska. Samozrejme, krabičky sú zároveň so stenou. Montáž sa dá vykonať jednoducho tak, že sa dajú dlhšie skrutky a je hotovo, ale čo to horľavé okolo? Častým problémom je, že otvory na zásuvky nie sú úplne presné a dostatočne veľké na to, aby sa dali použiť nástavce na krabičky.
Ak otvory zodpovedajú krabici do sadrokartónu, tak by sa dalo skúsiť to pod tým upraviť tak, aby sa tá krabica do sadrokartónu tam dala (vysekať, odrezať, odvŕtať). Ak sú diery príliš veľké, tak by sa zase upravilo to pod tým (odvŕtalo, vytrhlo) a normálne do lamina zasádrovali nové krabice a osadili zásuvky. Dôležité je, aby si investor vyriešil kvalitu diela s kuchyňárom. Ak nebudete vyžadovať, aby bola podkladová práca pre elektriku dobre, budete neustále narážať na problémy.
Miesto frézy to ide urobiť sadou kvalitných kruhostredných vrtákov. Najprv sa na povrch drevotriesky precízne orýsujú osi elektrokrabíc. Vykrúži sa z odpadu drevotriesky tesné vnútorné koliesko, vyklinuje sa do šišatých otvorov starými drevenými kolíčkami na bielizeň. Vyvŕtajú sa podľa orýsovania nové presné vodiace diery pre stredy dvojrámčeku. Ak sú osi blízko pôvodnej vodiacej diery zátky, vlepia sa do nej pred vŕtaním presných vodiacich dier dýble, aby nový otvor nešiel mimo. Vykružovačom na krabice sa opatrne vyvŕta 2x nová, presná diera, potom sa zvyšky provizórnej zátky vyberú.

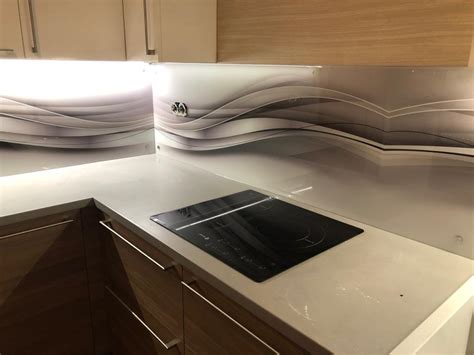

Sklenený obklad (Grafosklo)
Pred montážou dekoračného skla medzi hornými a spodnými skrinkami odmontujeme kryty zásuviek a vypínačov. Grafosklo sa za linku montuje veľmi jednoducho. Možno ho nalepiť aj na existujúce obkladačky, ak ešte dobre držia a sú v jednej rovine. Nanášame polymérové lepidlo na obkladačky odmastené jarovou vodou alebo technickým liehom v rozstupoch bodov približne 20 × 20 cm.
Dobre si premyslite polohu vypínačov a elektrických zásuviek nad spodnými skrinkami a pri zákazke presne zadajte ich polohu. Do Grafoskla treba tieto otvory urobiť už počas výroby. Grafosklo prinesieme celkom pohodlne na miesto montáže pomocou špeciálnych „prísaviek“. Na prenášanie treba dvoch ľudí. Od nanesenia lepidla máme asi 15 až 20 minút, počas ktorých je potrebné Grafosklo za linku nalepiť. Na celosklenený obklad je potrebné vyvíjať súvislý tlak počas 15 minút, aby dobre priľnul k lepidlu a podkladu. Podobne lepíme aj na bočnej stene. Tvrdnutie lepidla trvá 24 hodín, potom je linka pripravená na použitie. Poslednou operáciou je montáž krytov vypínačov a zásuviek.
Grafosklo sa udržiava čisté oveľa ľahšie ako obklad a je veľmi pôsobivé. Skladá sa z jednej alebo dvoch vrstiev skla vždy vybaveného špeciálnou bezpečnostnou fóliou a vnútorným motívom - digitálnou tlačou alebo textíliou. Špeciálne kalené a extra pevné sklá sú mechanicky aj tepelne odolné. Preto nemusíte mať obavy z poškodenia. Takéto sklo sa využíva aj na hokejových štadiónoch na mantineloch, kde je vystavené extrémnym podmienkam. Môže sa rozbiť len pri cielenom náraze do rohu skla. Ak by k tomu nebodaj došlo, sklo je bezpečné. Fólia ho udrží pokope a črepy kaleného skla nie sú nikdy ostré.
Montáž výsuvov kuchynských zásuviek (úložných priestorov)
Výsuvy zásuviek sú kľúčovou súčasťou kuchynských skriniek, ktoré umožňujú plynulé otváranie a zatváranie zásuviek. V špičkových kuchynských skrinkách môže kvalita a typ použitých zásuviek výrazne ovplyvniť celkovú funkčnosť a estetický vzhľad skrinky. Správne nainštalované posuvné lišty zaisťujú odolnosť a jednoduché používanie, vďaka čomu sú každodenné činnosti v kuchyni pohodlnejšie a príjemnejšie. Správne pojazdy zásuviek môžu tiež predĺžiť životnosť vašich skriniek a zabrániť opotrebovaniu spôsobenému častým používaním.

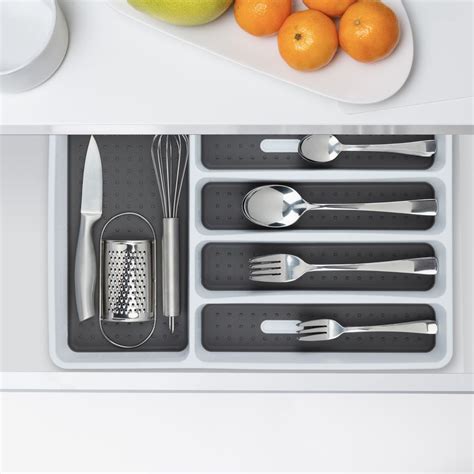

Typy výsuvov
Existuje niekoľko typov zásuviek, z ktorých každý má jedinečné vlastnosti a výhody:
- Guličkové ložiská: Tieto sklíčka, známe svojou odolnosťou a plynulým chodom, sú ideálne pre náročné použitie. Pozostávajú z malých guľôčkových ložísk, ktoré uľahčujú pohyb bez námahy, vďaka čomu sú ideálne pre zásuvky, do ktorých sa zmestia ťažké predmety.
- Snímky s jemným zatváraním (Soft-Close): Tieto posúvače zabraňujú zabuchnutiu zásuviek, dodávajú nádych luxusu a znižujú hluk. Mechanizmus mäkkého zatvárania jemne zatiahne zásuvku a chráni ju a jej obsah pred poškodením.
- Podmontovateľné diapozitívy: Sú skryté pod zásuvkou a ponúkajú čistý a elegantný vzhľad a zároveň poskytujú robustnú podporu. Bežne sa používajú v špičkových skriniach kvôli ich estetickému vzhľadu a pevnému výkonu.
Výber správnych výsuvov
Pri výbere výsuvov pre špičkové kuchynské skrinky zvážte nasledujúce faktory:
- Nosnosť: Uistite sa, že lišty unesú hmotnosť zásuvky a jej obsahu. Preťaženie zásuvky môže spôsobiť predčasné zlyhanie klzných prvkov, preto si v prípade potreby vyberte klzné prvky s vyššou hmotnosťou.
- Typ rozšírenia: Plne výsuvné posúvače umožňujú úplné otvorenie zásuvky a poskytujú lepší prístup k položkám na zadnej strane. Plnovýsuvné šmýkačky sú často preferované v špičkových kuchyniach pre pohodlie a jednoduché použitie.
Postup inštalácie a údržba
Pred začatím inštalácie si pripravte nasledovné nástroje a materiály: zvinovací meter, ceruzka, úroveň, skrutkovač, vŕtačka, skrutky a vybraný typ posuvných výsuvov. Správne nástroje a materiály zefektívnia inštaláciu a pomôžu vám dosiahnuť profesionálne výsledky. Po inštalácii dolaďte polohu posuvných prvkov, aby sa zásuvka otvárala a zatvárala hladko bez akéhokoľvek odporu. Hladká prevádzka znamená, že zásuvka by mala bez námahy kĺzať po klzných lištách bez odporu alebo lepenia. Zásuvka by sa mala úplne zavrieť a zarovnať s čelom skrinky.
Na to, aby posuvné časti zásuviek dobre fungovali, ich pravidelne čistite a podľa potreby namažte. Použite mäkkú handričku alebo kefu na odstránenie prachu, nečistôt alebo špiny. Naneste jemné mazivo na pohyblivé časti, aby ste zaistili hladký chod. Pravidelne kontrolujte, či sklíčka nevykazujú známky opotrebovania alebo poškodenia a v prípade potreby ich vymeňte. Pravidelná údržba predĺži životnosť vašich zásuviek a zaistí ich bezproblémové fungovanie.
Profesionálna inštalácia vs. DIY
Rozhodnite sa, či si výsuvy nainštalujete sami, alebo si najmete profesionála. Zvážte faktory ako čas, náklady a úroveň vášho pohodlia pri DIY projektoch.
- Vlastná inštalácia: Vhodné pre tých, ktorí majú skúsenosti a dôveru v manipuláciu s nástrojmi a meraniami. Môže to ušetriť peniaze, ale vyžaduje si čas a úsilie.
- Profesionálna inštalácia: Najatie profesionála zaisťuje presnú inštaláciu a šetrí čas. Môže to byť drahšie, ale zaručuje to vysokokvalitné výsledky.
Vyhnite sa bežným chybám pri inštalácii dvojitou kontrolou meraní, použitím správnych nástrojov a dôsledným dodržiavaním pokynov. Medzi bežné chyby patria nesprávne merania, používanie nesprávnych nástrojov a ponáhľanie sa s inštaláciou. Ak si nie ste istí svojimi zručnosťami alebo vám chýbajú potrebné nástroje, najlepšou voľbou na zabezpečenie bezchybnej inštalácie môže byť najatie profesionála.
