Zateplili ste dom a zrazu neviete, ako bezpečne pripevniť dažďový zvod, hromozvod alebo ukončiť nopovú fóliu? Nechcete narušiť novú fasádu alebo vytvoriť tepelný most? Nie ste v tom sami. Práve tieto „detaily“ často rozhodujú o tom, ako dlho zateplenie vydrží a ako bude celá stavba vyzerať. Každý zásah do zateplenia môže ovplyvniť jeho funkciu, ale len ak sa to neurobí správne. Neodborné kotvenie prvkov do zateplenej fasády sa preto v žiadnom prípade neodporúča, pretože zvyšuje riziko vzniku tepelných mostov a môže mať vážne následky. Našťastie, existujú jednoduché a pritom profesionálne riešenia.
Čo sú to tepelné mosty a prečo im predchádzať?
Tepelný most (alebo tiež tepelná väzba) je miesto, kde konštrukciou domu uniká viac tepla ako z ostatných miest tepelného obalu objektu. Jedná sa o miesta v stavbe alebo stavebnej konštrukcii, ktorými uniká teplo z interiéru do okolitého prostredia. Tepelné mosty je možné spoznať tak, že ich teplota je nižšia ako teplota okolitých miest.
Riziká tepelných mostov
Tepelné mosty vznikajú pri nesprávnom prevedení stavby alebo použitím nevhodného materiálu. Ich najväčším rizikom sú významné tepelné straty; podiel tepelných mostov na celkovej spotrebovanej vykurovacej energii môže presahovať až 30%. Okrem tepelných strát sú však najväčšími rizikami pre užívateľov domu či bytu prejavy existencie tepelných mostov v oblasti statiky a hygieny. To zahŕňa vznik vlhkosti, ktorá spôsobuje zdraviu škodlivé plesne, a v horšom prípade môže aj narušiť statiku budovy. Použitím vhodných stavebných prvkov a správnym postupom možno takýmto rizikám zabrániť.
Kde tepelné mosty najčastejšie vznikajú?
Typické miesta vzniku tepelných mostov sú napríklad napojenia dvoch rôznych konštrukcií (otvorové výplne - okná, dvere) alebo zmeny v geometrii konštrukcie (napr. rohy). Kapitolou samou o sebe sú potom prvky, ktoré prechádzajú vrstvou tepelnej izolácie, ako je napríklad kotvenie pergol. Akýkoľvek prestup vrstvou tepelnej izolácie totiž vo výsledku znižuje jej efekt, najmä ak ide o veľmi vodivý materiál.
Základné princípy kotvenia v ETICS
Aby malo zateplenie tú správnu účinnosť a zároveň spĺňalo príslušné normy, je nevyhnutná správna montáž a ukotvenie izolačného materiálu. Kontaktný systém zateplenia ETICS sa mechanicky kotví plastovými hmoždinkami, ktoré by v princípe mali poskytovať čo najlepšiu fixáciu zateplenia pri čo najmenšom vedení tepla hmoždinkami.
Pri rozhodovaní ohľadom optimálneho kotvenia zatepľovacieho systému ETICS je potrebné vziať do úvahy aj umiestnenie a priestorové parametre stavby. Tieto aspekty súvisia s tým, ako bude fasáda namáhaná účinkami sania vetra. Správne zvolené a vykonané kotvenie udrží izolant bezpečne a dlhodobo na svojom mieste.
Typy hmoždiniek a ich použitie
Hmoždinky sa v prvom rade rozdeľujú na skrutkovacie a zatĺkacie. Dá sa povedať, že skrutkovacie hmoždinky sú vo všetkých ohľadoch technicky lepšie riešenie. Montáž je presnejšia a spoľahlivejšia, únosnosť v podklade je väčšinou výrazne vyššia.
Dôležitým faktorom pri výbere kotvenia sú aj samotné vlastnosti izolantu. Čím je tvrdší, tým spoľahlivejšie ho udrží tanierik hmoždinky na podklade. Pokiaľ kotvíme izolant s malou pevnosťou v ťahu kolmo k rovine dosky, je nutné mechanické kotvenie. Bez zachytenia dosiek tanierom hmoždinky by mohlo dôjsť k narušeniu tepelnoizolačnej dosky a jej odtrhnutiu.
Vplyv hrúbky izolantu a riešenie prestupu tepla
Čím väčšia je hrúbka tepelného izolantu, tým viac sa môže prejavovať efekt prestupu tepla hmoždinkou. To môže mať veľmi nepríjemný následok - prekresľovanie kotviacich miest na fasáde. S týmto problémom sa dá vysporiadať použitím hmoždiniek s nízkym vedením tepla a ich zapustením pod povrch izolantu.
- Zapúšťanie hmoždiniek frézkou: Hlavnou výhodou je použiteľnosť pre prakticky akékoľvek tanierové hmoždinky, vrátane zatĺkacích. Montáž pomocou systémového nástroja je technicky najlepší a zároveň najrozšírenejší spôsob zapúšťania hmoždiniek. Nástroj je vždy kompatibilný s príslušnými hmoždinkami určitého výrobcu. Pomocou neho sa hmoždinky zapúšťajú rýchlo a presne.
- Špirálové hmoždinky: Sú veľmi zaujímavým variantom najmä v prípade kotvenia polystyrénu väčších hrúbok. Hmoždinka sa zavŕta hlboko do izolantu, je teda prekrytá veľkou vrstvou tepelnoizolačného materiálu, ktorý eliminuje prestup tepla hmoždinkou na povrch fasády. Táto metóda však nie je vhodná pre materiály s nižšou pevnosťou v ťahu, ako je napríklad minerálna vlna.
Ktorá hmoždinka pre ktorý typ izolácie a podkladu?
Jedny hmoždinky sú vhodné do Ytongu, iné zase do betónu. Je preto potrebné zohľadniť vlastnosti podkladu, ktoré sa významne podieľajú na tom, ako silno v nich bude hmoždinka po namontovaní držať. Do hutných a tvrdých materiálov je možné použiť väčšinu hmoždiniek. Naopak problematickými materiálmi sú pórovité a dutinové stavebné materiály, pretože sú menej únosné. Podklady sa rozdeľujú do niekoľkých kategórií, ktorým zodpovedajú určité zásady a očakávané parametre kotvenia.
Keby sme sa mohli 100% spoľahnúť na pevnosť podkladu a tepelnej izolácie, pripevnenie pomocou lepidla by bolo úplne dostačujúce. To ale v drvivej väčšine prípadov nie je možné. U starších budov je totiž podklad buď na povrchu zvetraný, alebo opatrený povrchovou úpravou (omietkou či náterom), ktorá je na lepenie zatepľovacieho systému a jeho dlhodobú stabilitu nespoľahlivá. Z tohto dôvodu je väčšinou potrebné zvoliť mechanické kotvenie pomocou hmoždiniek, ktoré sa dostanú hlboko do pevného podkladu a spoľahlivo zaistia zatepľovací systém.
Špecifické riešenia pre rôzne typy kotvenia
Pre rôzne účely kotvenia do zateplenej fasády existujú špecifické produkty, ktoré zabezpečujú funkčnosť a eliminujú tepelné mosty.
Kotvenie ľahších a stredne ťažkých predmetov
Pre pripevnenie dažďových zvodov, hromozvodov alebo ukončenie nopovej fólie existujú špecializované riešenia, ktoré zabezpečujú pevnosť a zároveň zachovávajú tepelnú izoláciu.
- Montážne prvky ZOFITHERM: Sú jednoduchým a profesionálnym riešením.
- ZOFITHERM HS hmoždinka: Potrebujete pripevniť zvod ku zdi a nechcete narušiť funkciu zateplenia? S hmoždinkou ZOFITHERM HS to zvládnete ľahko a bezpečne. Je dostupná v niekoľkých RAL odstieňoch - od bielej cez sivú až po antracit a hnedú, vďaka čomu ju ľahko zladíte s farbou fasády alebo dažďových zvodov a objímok.
- Podpera hromozvodu ZOFITHERM HP: Umožní uchytiť vodič hromozvodu priamo do izolácie bez špeciálneho náradia. Drží pevne a zachová tepelný komfort zateplenia.
- Hliníková lišta ZOFITHERM LNF: Zakončenie nopovej fólie v soklovej časti domu je kľúčové pre dlhú životnosť celej fasády. Táto lišta ponúka pevné, rovné a esteticky čisté zakončenie. Chráni fasádu pred vodou, nečistotami a zároveň umožňuje správne odvetranie. Lištu možno jednoducho pripevniť ako do tepelnej izolácie (EPS, XPS, PIR, MW), tak priamo do muriva. Pre kotvenie do izolácie použite ZOFITHERM NI hmoždinky, pre murivo potom ZOFITHERM NZ hmoždinky.

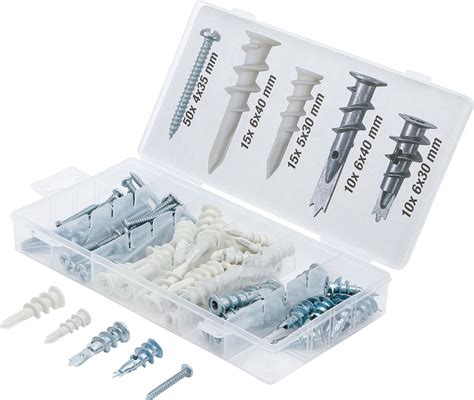

- Izolačné hmoždinky CELO: Tieto hmoždinky boli špeciálne vyvinuté pre vonkajšie izolácie a spoľahlivo zabezpečujú tepelné oddelenie, čím v prvom rade zabraňujú vzniku tepelných mostov. Izolačné hmoždinky a skrutky sú vyrobené z vysokokvalitného nylonu odolného voči starnutiu, poveternostným vplyvom a UV žiareniu, ktorý nie je tepelne vodivý, a tak zabezpečuje tepelné oddelenie. Tesniaci krúžok z penového EPDM je odolný voči UV žiareniu, zaisťuje trvalé utesnenie a ušetrí vám krok následnej inštalácie utesnenia silikónovou alebo akrylovou hmotou. Vďaka samovŕtaciemu hrotu možno izolačnú hmoždinku priskrutkovať priamo cez omietku (<7 mm), čím sa eliminuje potreba predvŕtania a šetrí sa čas montáže. Výrazné závity zabezpečujú dobré hodnoty zaťaženia aj v mäkkých izolačných doskách, ako sú drevovláknité izolačné dosky.
- Hmoždinka do izolačných materiálov IPL: Špeciálna hmoždinka pre vonkajšie izolačné kompozitné systémy.
- Izolačná skrutka IPS a hmoždinka IPSD: Rýchle a flexibilné priame upevnenie pre ETICS - bez tepelného mosta.
Ako namontovať stenové pripojovacie profily na izoláciu? Izolačnou hmoždinkou IPS 80
- Fischer TherMax Junior pre stredne ťažké predmety: Pre stredne ťažké predmety alebo také predmety, ktoré sú vystavené namáhaniu alebo chveniu (poštové schránky, držiaky záhradných hadíc, wi-fi antény, menšie klimatizačné jednotky) je určený systém TherMax Junior 8 a 10. Pomocou univerzálnej plastovej hmoždinky UX sa Thermax Junior ukotví do nosného muriva tak, aby plastový thermo-kužeľ lícoval zarovno s fasádou. Plastový thermo-kužeľ zaručuje upevnenie s prerušeným tepelným mostom a dištančnú montáž.
TherMax Junior je dostupný v dvoch priemeroch - TherMax 8 a TherMax 10 v rôznych dĺžkach, ktoré umožňujú prekonať hrúbku izolácie až do 220mm. Varianty nie sú dĺžkovo univerzálne, takže pred zakúpením TherMaxu Junior musíte poznať hrúbku izolantu v mieste plánovaného upevnenia a majte na pamäti, že pod izolantom je ešte vrstva lepidla v hrúbke 10-20mm, ktorú je nutné pripočítať k užitočnej dĺžke tfix, teda do celkovej dĺžky nenosných vrstiev. Mechanické upevnenie do nosného muriva je natoľko spoľahlivé, aby prenieslo v ohybe 15 až 20 kg.
Orientatívne zaťaženie pre TherMax Junior Predmet Typ upevnenia Maximálne zaťaženie (v ohybe) Poštové schránky TherMax Junior 15 - 20 kg Držiaky záhradných hadíc TherMax Junior 15 - 20 kg Wi-fi antény TherMax Junior 15 - 20 kg Menšie klimatizačné jednotky TherMax Junior 15 - 20 kg
Kotvenie odkvapových systémov
Pri montáži odkvapového systému je jedným z kľúčových krokov správne kotvenie objímok zvodových rúr do fasády budovy. Tento proces je dôležitý nielen z hľadiska pevnosti a stability systému, ale aj kvôli minimalizácii vzniku tepelných mostov, ktoré môžu ovplyvniť energetickú efektívnosť stavby.
- Kotvenie pomocou tŕňov: Jednou z najbežnejších metód je kotvenie objímok pomocou tŕňov, ktoré prechádzajú cez izoláciu až do muriva fasády. Táto metóda je osvedčená a poskytuje vysokú pevnosť uchytenia. Tŕne musia byť dostatočne dlhé, aby prešli cez celú hrúbku izolácie a bezpečne sa ukotvili v murive. Nevýhodou tohto typu kotvenia je však vznik tepelného mostu, ktorý môže znižovať energetickú efektívnosť budovy.
- Špirálové hmoždinky pre odkvapy: Pre tých, ktorí hľadajú energeticky úspornejšie riešenie, sú ideálnou voľbou špirálové hmoždinky. Špirálová hmoždinka umožňuje kotvenie objímky priamo do tepelnej izolácie, čím sa eliminuje potreba prenikania cez izoláciu až do muriva. Montáž špirálovej hmoždinky je jednoduchá a rýchla. Špirálové hmoždinky sú ideálnym riešením pre budovy s hrubou vrstvou zateplenia, vyššou ako 100 mm. Príkladom je špirálová hmoždinka do zateplenia FISHER M10 FID-R, ktorá sa používa špeciálne na upevnenie do vonkajších kontaktných fasád (ETICS) bez vytvárania tepelných mostov.
Pri výbere medzi tŕňmi a špirálovými hmoždinkami by sa mali zohľadniť špecifiká konkrétnej stavby, hrúbka tepelnej izolácie a požiadavky na energetickú efektívnosť. Správny výber z možností kotvenia odkvapového systému zabezpečí jeho funkčnosť, stabilitu a dlhú životnosť.

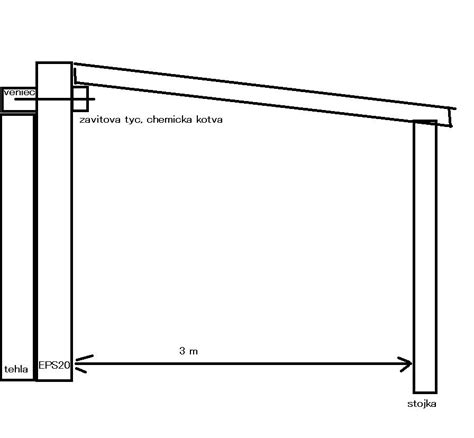

Kotvenie ťažkých bremien, ako sú pergoly a markízy
Kotvenie pergoly do zateplenej fasády je o niečo komplikovanejšie vzhľadom na to, že môže dôjsť napríklad k zhoršeniu izolačnej funkcie. Všeobecne sa neodporúča kotviť pergolu k zateplenej fasáde svojpomocne, ale obrátiť sa na odborníkov, ktorí majú skúsenosti. Laikom kotvenie pergoly do rúk jednoducho nepatrí.
Pre kotvenie pergol a markíz sú priamo dimenzované PROPASIV Blocky A, D, ktoré eliminujú tepelné mosty. Systém ResiTHERM® je špecialista na bezpečné upevnenie ťažkých bremien, ako sú markízy, do izolovaného muriva alebo betónu.
Prečo je dôležitá odborná príprava a inštalácia?
Dôsledná optimalizácia tepelných mostov už pred začatím stavby alebo rekonštrukcie je jediným spôsobom, ako im eliminovať. Tá často vyžaduje detailné zakreslenie problematického miesta a tepelno-technické posúdenie tepelného mosta. Nevhodne zvolené riešenie tepelných mostov má väzbu na okolité konštrukcie a často sú tak ich draho zaplatené vlastnosti degradované až o desiatky percent. Ideálne je využiť optimalizované izolačné bloky PROPASIV pre pergoly.
Riziká svojpomocných zásahov a dôležitosť plánovania
Problematika upevnenia prvkov do zateplenej fasády je veľmi špecifická, ale jednoducho môžeme povedať, že vŕtať do zateplenej fasády bez systémového a overeného riešenia je vždy riziko. Tepelné mosty často vznikajú neodborným zásahom do zateplenej fasády domu. Nie je dobrý nápad do zateplenej fasády akokoľvek vŕtať alebo sa k nej snažiť prichytiť veľké a ťažké objekty, akými sú napríklad pergola a markíza.
Napríklad v mieste, kde budeme chcieť mať v budúcnosti pergolu, treba už pri projektovaní a zatepľovaní pamätať na zabudovanie stavebných detailov - izolačných blokov, do ktorých sa bude následne pergola kotviť. Podobne treba uvažovať aj nad ostatnými budúcimi zásahmi do novej fasády. Problémy môže spôsobiť aj obyčajné pripevňovanie vonkajšieho osvetlenia.
Následky poškodenej izolácie
Následky nesprávnych zásahov sa spravidla neobjavia okamžite, avšak postupne znižujú komfort bývania a životnosť budovy. Zvyšuje sa riziko vzniku staticky kritických miest, riziko kondenzácie vody a riziko vzniku plesní, čo môže mať za následok ohrozenie života a zdravia pádom konštrukcie, alebo sa môže prejaviť choroba spôsobená pobytom v prostredí s plesňami.
V prípade poškodenia izolácie je nutné poškodené miesto čo možno najskôr opraviť. Najväčším rizikom je zatečenie vody do poškodeného miesta. Oprava takého miesta potom znamená kompletné vyrezanie poškodenej časti s presahmi do všetkých strán a aplikáciu novej tepelnej izolácie a ďalších vrstiev omietky s prekrytím starej a novej výstužnej sieťoviny (perlinky). V dnešnej dobe, kedy sa používajú prevažne zafarbené zrnité omietky, je však táto oprava vždy výrazne viditeľná, pretože rovnaký odtieň fasádnej hmoty sa líši aj v jednotlivých výrobných šaržiach a fasáda na dome časom bledne.
Profesionálny prístup a konzultácie
Montáž ťažkých prvkov, ako je kotvenie pergol, vyžaduje prinajmenšom istú dávku zručnosti a technických znalostí. Správna montáž by mala začať až po odbornom posúdení projektanta (prípadne statika) a dodávateľa markízy. V prvom rade je potrebné zabezpečiť bezpečnosť tejto konštrukcie a montáž bez tepelných mostov, a to je profesijná oblasť špecialistov.
Spoločnosti ako PROPASIV dodávajú komplexné riešenia, ako predchádzať vzniku tepelných mostov. Ich riešenie obsahuje predpripravenú technickú dokumentáciu, odbornú konzultáciu, najkvalitnejšie materiály a technológie, ako s týmito materiálmi zaobchádzať, a to všetko optimalizované pre konkrétne použitie. Ak zákazník postupuje podľa ich inštrukcií a odporúčaní, potom nie je dôvod, aby sa objavili problémy.
