Vykurovací systém, či už v moderných súkromných domoch alebo mestských bytoch, funguje spoľahlivo len vtedy, keď má všetky komponenty správne nadimenzované. Jedným z najdôležitejších - a pritom najčastejšie podceňovaných - prvkov je expanzná nádoba. Keď sa teplota vo vykurovacom systéme zvýši, tlak v kotli a okruhu sa výrazne zvýši. Voda má prirodzenú vlastnosť rozpínať sa pri ohrievaní. Ak by nebol dostatok priestoru na tento rozšírený objem, došlo by k enormnému zvýšeniu tlaku, čo by mohlo viesť k poškodeniu alebo poruche potrubia a iných častí systému.
Expanzné nádrže sa stali riešením takýchto problémov. Ich hlavnou funkciou je absorbovanie zmien objemu vody pri jej ohreve, čím stabilizujú tlak v systéme. Bez expanznej nádoby by sa tlak v systéme mohol nekontrolovane rásť, čo by mohlo viesť k poruchám alebo dokonca k havárii. Správne dimenzovaná a nainštalovaná expanzná nádoba zabraňuje všetkým týmto problémom a výrazne predlžuje životnosť celého vykurovacieho systému.
Typy expanzných nádob a ich princíp činnosti
Expanzné nádoby sa delia podľa svojej konštrukcie a spôsobu fungovania na otvorené a uzavreté (membránové).
Otvorené expanzné nádoby
Otvorené expanzné nádoby sú tradičným riešením, ktoré sa často nachádza v starších vykurovacích systémoch. V otvorených vykurovacích systémoch, kde dochádza k priamemu kontaktu medzi chladiacou kvapalinou a vzduchom, sa nádrž inštaluje v najvyššom bode vykurovacieho okruhu domu. Objem nádrže by mal byť nie menej ako 10 % tekutiny. Najčastejšie sú takéto konštrukcie zásobované gravitáciou veľkým objemom cirkulujúcej kvapaliny, takže je vhodnejšie umiestniť ich do podkrovia. V tomto type nádoby nie je plyn a voda od seba oddelené membránou, čo znamená, že voda má priamy kontakt s okolitým vzduchom. Hoci sú otvorené expanzné nádoby jednoduché a cenovo dostupné, ich hlavnou nevýhodou je vyššia náchylnosť na koróziu a potreba pravidelnej kontroly hladiny vody, pretože voda sa odparuje a musí sa neustále dopĺňať.
Nádrže nie sú vybavené membránami ani uzatváracími ventilmi, takže ich inštalácia si nevyžaduje veľké finančné náklady. Ak to nie je možné, niektorí namontujú nádrže pod strop, neďaleko od podlahového plynového kotla. To je výhodné, pretože ľahší prístup k nádrži umožňuje neustále monitorovať jej funkčnosť, ale takéto zariadenie má aj negatívnu stránku, pretože kazí interiér miestnosti.
Uzavreté (membránové) expanzné nádoby

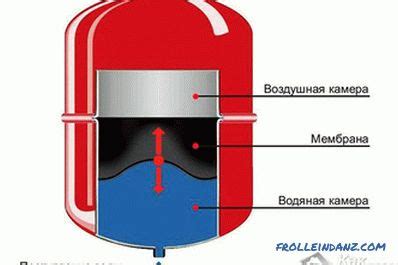

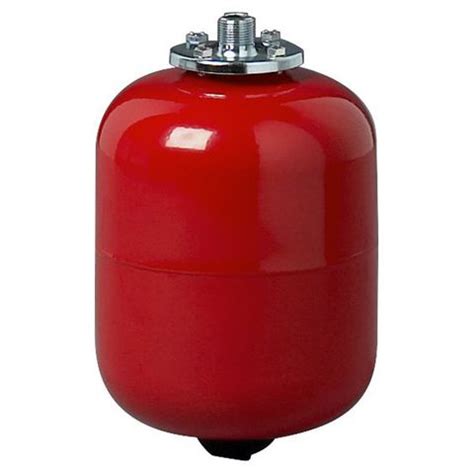

Uzavreté expanzné nádoby sú najčastejšie používané v moderných systémoch. Expanzná nádoba je uzavretá tlaková nádoba rozdelená pružnou membránou na dve časti. Vnútorný priestor je rozdelený na dve časti oddelené elastickou membránou. Na jednej strane nádoby sa nachádza voda z vykurovacieho systému a na druhej strane sa nachádza plyn, obvykle vzduch alebo dusík. Obe časti sú od seba hermeticky oddelené, takže vzduch sa nikdy nemieša s vodou. To minimalizuje stratu plynu a pomáha udržiavať stabilný tlak v systéme počas celej jeho životnosti. Expanzné nádrže s červeným trupom sa používajú na vykurovanie. Na jednej strane nádrže je závitová vsuvka na pripojenie do vykurovacieho systému. Na druhej strane je špeciálny ventil vsuvky, ktorý sa používa na vytvorenie požadovanej úrovne tlaku vo vnútri vzduchovej komory.
Princíp činnosti expanznej nádoby vo vykurovacom systéme je veľmi jednoduchý. V počiatočnom stave, v okamihu pripojenia nádrže k systému a jej naplnením nosičom tepla, prechádza dýzou do vodného priestoru špecifický objem vody. Tlak v oboch oddeleniach sa postupne vyrovná. So zvyšujúcimi sa teplotnými hodnotami sa tepelné médium v systéme vykurovania zväčšuje. Tento proces je sprevádzaný zvýšeným tlakom. Prebytočná kvapalina je poslaná do samotnej nádrže, kde tlačí na membránu, čím sa stláča vzduch v hornej časti. V tomto bode sa objem komory pre chladiacu kvapalinu zväčšuje a vzduchový priestor sa naopak znižuje (v tomto okamihu sa zvyšuje tlak vzduchu v ňom). Keď teplota klesne a celkový objem nosiča tepla sa zníži, nadmerný tlak vo vzduchovej komore spôsobí pohyb membrány smerom dozadu, čím sa systém vracia do pôvodného stavu. Ak parametre tlaku vo vykurovacom systéme dosiahnu kritické body, mal by sa spustiť poistný ventil, ktorý uvoľní prebytočnú tekutinu.
Membránové expanzné nádrže sa stali štandardom v moderných systémoch, pretože sú efektívne, spoľahlivé a nevyžadujú pravidelnú údržbu v takej miere ako otvorené nádoby. Membránové expanzné nádoby sú najlepšie umiestnené vertikálne. V tomto prípade chladiaca kvapalina vstupuje do nádrže zhora a vytláča všetok vzduch z vodného priestoru. Vertikálna poloha sa v tomto prípade považuje za optimálnu, pretože umožňuje ľahšiu kompenzáciu nadmerného tlaku a predlžuje životnosť membrány.
Výber expanznej nádoby
K výberu expanznej nádoby je potrebné pristupovať veľmi zodpovedne, pretože tento výrobok má jednu z najdôležitejších úloh v systémoch ohrevu vody.
Materiál membrány - prečo záleží na EPDM
Keď porovnávate expanzné nádoby, narazíte na rôzne typy membrán - najčastejšie EPDM, butyl alebo SBR. Pre vykurovacie systémy s teplotami nad 60 °C je jednoznačnou voľbou EPDM (etylénpropyléndiénový kaučuk) - syntetická guma špeciálne vyvinutá pre vysokoteplotné aplikácie.
- Teplotná odolnosť: EPDM zvládne teploty od -40 °C do +120 °C - ideálne pre vykurovacie sústavy s kotlom.
- Dlhá životnosť: membrána si zachováva pružnosť aj po rokoch intenzívnej prevádzky a teplotných cykloch.
- Odolnosť voči vode a prísadám: odolnosť voči vode a antikoróznym prísadám bežne používaným v uzavretých vykurovacích okruhoch.
- Nízka difúzia vzduchu: membrána neprepúšťa vzduch do vody, predtlak zostáva dlhodobo stabilný.
Na rozdiel od lacnejších SBR membrán, ktoré môžu po 3-5 rokoch začať prepúšťať a strácať pružnosť, EPDM membrána vydrží v bežných podmienkach 10-15 rokov. Je to investícia, ktorá sa vráti niekoľkonásobne. Dôležité upozornenie: membránu v expanznej nádobe na kúrenie nikdy nezamieňajte za membránu určenú pre pitnú vodu. Tie majú iné chemické zloženie, iné certifikácie a na vysoké teploty vykurovania vôbec nie sú vhodné - rýchlo sa degradujú.
Výpočet objemu expanznej nádoby
Výpočet správneho objemu expanznej nádoby nie je komplikovaný, ale treba do neho zapojiť niekoľko parametrov. Presný výpočet objemu expanznej nádoby je kľúčový pre spoľahlivú prevádzku vykurovacieho systému. Celkový objem je súčet vody v kotle, rozvodoch, radiátoroch alebo podlahovom okruhu. Orientačné hodnoty sú: doskový radiátor (600 × 1000 mm) má cca 5-8 litrov, 1 m² podlahového kúrenia má cca 0,3-0,5 litra a kotol + zásobník + kolektory + rozvody v kotolni majú cca 10-30 litrov. Pre bežný rodinný dom so 100-150 m² podlahového kúrenia a kondenzačným kotlom počítajte s celkovým objemom vody 80-140 litrov.
Expanzný koeficient vody pri ohreve z 10 °C na 80 °C je cca 2,86 %. Pre systém so 100 litrami vody teda expanzia predstavuje asi 2,86 litra. Skutočný potrebný objem nádoby je však väčší, pretože závisí aj od tlakových pomerov - predtlaku nádoby a maximálneho tlaku systému. V praxi platí zjednodušené pravidlo:
Objem nádoby = objem systému × 0,10 (pre teploty do 70 °C) alebo × 0,12-0,14 (pre teploty do 90 °C).
Pre systém so 100 litrami vody a prevádzkovými teplotami do 80 °C teda potrebujete nádobu s objemom asi 10-12 litrov. Expanzná nádoba 12 litrov je preto ideálna voľba pre systémy s objemom vody 80-130 litrov - čo zodpovedá väčšine rodinných domov s podlahovým kúrením.
| Objem systému (l) | Odporúčaný objem nádoby | Typické použitie |
|---|---|---|
| Do 60 l | 8 litrov | Malý byt, 1-2-izbový s radiátormi |
| 60-130 l | 12 litrov | Rodinný dom, podlahové kúrenie 80-130 m² |
| 130-200 l | 18-24 litrov | Väčší dom, kombinovaný systém |
| Nad 200 l | 35+ litrov | Bytový komplex, komerčná prevádzka |
Zlaté pravidlo: radšej väčšia nádoba než menšia. Príliš malá nádoba spôsobuje problémy každú zimu, príliš veľká zaberá len trochu viac miesta v kotolni a nestojí vás nič navyše na prevádzke.
Montáž expanznej nádoby
Montáž expanznej nádoby si nevyžaduje špeciálne znalosti a s tým si ľahko poradíte sami, ak máte základné skúsenosti s inštalatérskymi prácami a správne náradie. Pred začatím práce musí byť kotol odpojený od elektrickej siete. Taktiež sa vypne prívod vody a vypustí všetka kvapalina zo systému.
Výber miesta a orientácia
Výber miesta pre expanznú nádrž závisí od typu vykurovacieho okruhu aj od funkcií samotnej nádrže. Expanzná nádoba patrí vždy na studenú stranu systému - na vstupné potrubie do kotla, nie na výstupné (horúce). Umiestnite ju čo najbližšie k cirkulačnému čerpadlu, konkrétne na jeho saciu stranu, aby bolo čerpadlo chránené pred nárazovými pretlakmi. Nádoba musí byť dostupná pre pravidelnú ročnú kontrolu. Pokiaľ ide o uzavreté systémy, umiestnenie expanznej nádrže vôbec nezáleží. Najčastejšie sa nádrže inštalujú v kotolni alebo v inej miestnosti, kde sa nachádzajú ostatné vykurovacie telesá. V malých domoch, kde je priestor obmedzený, sa nádrže montujú priamo v kuchyniach, vedľa kotla.
Orientácia: vodorovne alebo vzdušníkom nahor. Nikdy vzdušníkom nadol - hromadí sa v ňom kondenzát, ktorý koroduje ventil a skresľuje merania tlaku. Ak je nádrž umiestnená na povale, odporúča sa ju obaliť izoláciou.

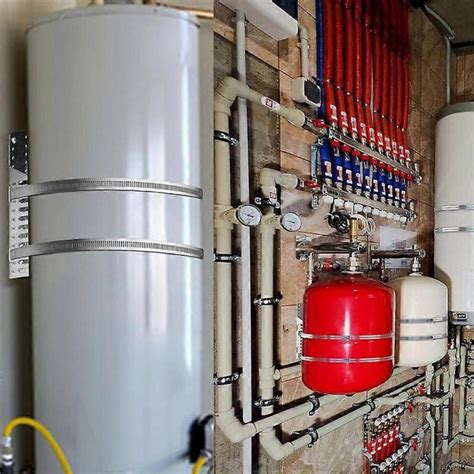

Nástenné držiaky
Štandardné sady na upevnenie expanzných nádrží na stenu unesú hmotnosť až 50 kg. Zahŕňajú konzolu alebo svorku, oceľové svorky, plastové hmoždinky a oceľové skrutky. Ak nie je možné zakúpiť hotovú súpravu, diely na montáž sa kupujú samostatne. Po určení miesta a uistení sa, že stena unesie hmotnosť zariadenia, pokračujte v upevňovaní. Najprv si ceruzkou označte budúce otvory pre konzolu. Potom vezmite vŕtačku (8 mm) a vŕtajte výklenky pre hmoždinky. Do otvorov sa zatĺknu hmoždinky a konzola sa upevní skrutkami. Oceľové svorky sa prevlečú cez špeciálne otvory v konzole a nádrž sa upevní. Dbajte na to, aby nebolo potrubie alebo armatúry na odbočnej rúre nádrže namáhané.

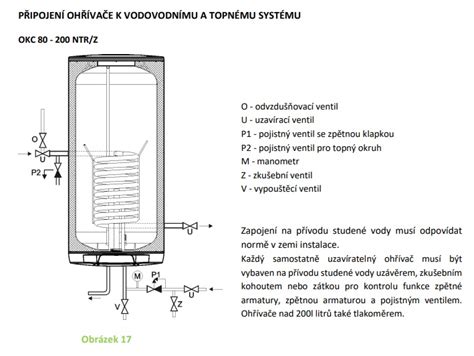

Metódy pripojenia
Expanzné zariadenie je pripojené k spätnej aj prívodnej časti hlavného vedenia. Pripojenie na návrate sa považuje za spoľahlivejšie, umožňuje expandéru fungovať v optimálnom režime a tiež dlhšie prevádzkovať membránovú nádrž. Pri pripájaní na podávacej časti bude mať kvapalina vstupujúca do nádrže vyššiu teplotu a v niektorých situáciách nebude možné zabrániť vstupu pary do nádrže, čo výrazne skráti prevádzkovú dobu membránových nádrží a neumožní správnu kompenzáciu tlaku. Na spájanie častí systému sa zvyčajne používajú polypropylénové rúry, ktoré sa zvárajú špeciálnou spájkovačkou s ďalšími armatúrami vo forme spojok a rohov pre armatúry.
Dôležité: Za správne pripojenie sa považuje pripojenie nádrže k okruhu cez „američana“ s uzatváracím ventilom. Je lepšie zvoliť si „americký“, jeho výhodou je, že v prípade potreby môžete nádrž ľahko vybrať. „Američan“ sa skladá z dvoch častí: jeden je pripevnený k závitu na expanznej nádrži, druhý k prvému. Potom sa rúra prispájkuje k druhej časti. Na zaistenie spoľahlivosti pripojenia armatúry k nádrži sa na závit nanesie tmel vo forme pasty alebo ľanu, armatúra sa k závitu upevní plynovým kľúčom. Tento uzatvárací ventil vám v budúcnosti umožní vykonávať preventívne alebo iné práce na nádrži bez úplného vypustenia kvapaliny. Inštaláciou druhého kohútika a odpaliska je možné vypustiť vodu z nádrže bez toho, aby ste sa dotkli zvyšku systému.
Nastavenie predtlaku expanznej nádoby
Po inštalačných prácach na zapojení nádrže do všeobecnej siete sa vykoná jej nastavenie. Predtlak vzdušného vankúša (počiatočný tlak plynu v suchej časti nádoby pred napustením systému) je kľúčový parameter, ktorý priamo ovplyvňuje funkčnosť celého systému. Väčšina výrobcov dodáva nádoby s prednastavením 1,5 bar z výroby, ale toto nie je vždy správna hodnota pre každý konkrétny systém. Správny predtlak by mal zodpovedať statickému tlaku vody v bode inštalácie nádoby plus 0,2-0,3 bar rezerva.
Statický tlak vypočítate jednoducho: zmerajte výšku od bodu inštalácie nádoby po najvyšší bod systému (napríklad po najvyšší radiátor alebo rozdeľovač). Každý meter výšky zodpovedá 0,1 bar tlaku. Ak by mal byť v dôsledku výpočtov tlak v systéme 1,3 baru, potom sa musí vo vzduchovom priestore nádrže znížiť na hodnotu 1 bar. To je nevyhnutné, aby na gumovú „žiarovku“ vyvíjal dostatočný tlak zo strany vody a aby sa pri ochladzovaní chladiacej kvapaliny nenasával vzduch. Ak je tlak v expanznej nádobe príliš nízky, nádoba nebude schopná efektívne absorbovať tlak spôsobený expanziou vody, čo môže viesť k opotrebovaniu a zníženiu účinnosti systému. Príliš vysoký predtlak zas bráni vode vstúpiť do nádoby. Oboje vedie k rovnakému výsledku - otváraniu bezpečnostného ventilu a poruchám systému.
Postup nastavenia predtlaku:
- Nechajte systém vychladnúť pod 20 °C a uzavrite guľový kohút medzi nádobou a okruhom.
- Vypustite vodu zo systému, kým je membrána prázdna a celý objem je na vzduchovej strane.
- Na vzdušníku (ventilček na jednom konci nádoby, podobný automobilovému) zmerajte aktuálny tlak manometrom.
- Ak je tlak príliš vysoký, vzduch čiastočne vypustite; ak je nízky, dopustite bicyklovou pumpou s manometrom.
- Pred prvým spustením ešte raz skontrolujte tlak v studenej sústave.
Po takomto nastavení systému sa kotol zapne, teraz sa tlak v expandéri bude plynule zvyšovať bez ohľadu na to, či sa kvapalina ochladzuje alebo zahrieva. Správna kontrola: pri studenej sústave (20 °C) tlak 1,0-1,5 bar; pri zahriatí na 75-80 °C tlak stúpne na 1,8-2,5 bar, no bezpečnostný ventil (nastavený zvyčajne na 3 bar) sa nesmie otvoriť.
Časté chyby pri inštalácii a údržba
Keďže majitelia súkromných domov sa snažia väčšinu práce robiť sami, nikto nie je imúnny voči chybám počas inštalácie a nastavovania zariadenia.
Časté chyby:
- Príliš malá nádoba: Výkon kotla s objemom nádoby nesúvisí - záleží na objeme vody v systéme, nie na výkone. Vždy počítajte objem systému a zvoľte nádobu s aspoň 20% rezervou.
- Nesprávna poloha v systéme: Nádoba namontovaná na výstupe kotla - na horúcej strane - skracuje životnosť membrány na polovicu. Správne miesto je vždy na studenej strane, pred vstupom do kotla.
- Chýbajúci spätný ventil: Bez spätného ventilu môže v určitých situáciách horúca voda tlačiť do vzdušnej časti nádoby, čo poškodí membránu. Spätný ventil je povinná súčasť každej správnej inštalácie.
- Nesprávne nastavený predtlak: Nízky predtlak spôsobí, že sa nádoba okamžite naplní vodou a stráca kapacitu. Vždy nastavte predtlak podľa výšky systému - nie podľa hodnoty z výroby.
- Používanie tesnení nízkej kvality alebo lacné tmely: Používanie látok, ktoré nie sú určené na vysoké teploty, bude mať za následok úniky pri zahrievaní kvapaliny v okruhu.
- Inštalácia expandéra na neprístupnom mieste: Zabezpečte, aby bola expanzná nádrž vždy voľne prístupná.
- Nedodržiavanie bezpečnostných noriem a predpisov: Vedie k núdzovej situácii a predstavuje ohrozenie života.
Pravidelná údržba
Pravidelná údržba expanznej nádoby je základom pre jej dlhodobú spoľahlivosť. Najmenej raz ročne je potrebné vykonať kontrolu tlaku v nádobe a skontrolovať stav membrány. Opotrebovanie membrány môže výrazne ovplyvniť schopnosť nádoby vyrovnávať tlakové zmeny. Pravidelná kontrola tlaku v expanznej nádobe a dodržiavanie odporúčaných servisných intervalov môžu výrazne predĺžiť jej životnosť. V prípade potreby sa nádrž odstráni a opraví. To umožňuje zlepšiť výkon zariadení a zabezpečiť normálnu funkčnosť systému. Ak zaznamenáte náhle tlakové skoky alebo poklesy, ktoré spôsobia zhasnutie plameňa horáka, môže to byť spôsobené zmenou tlaku vo vnútri nádrže alebo netesnosťou vo vykurovacom systéme. V týchto prípadoch budete musieť zmerať tlak a upraviť ho alebo opraviť netesnosť.
