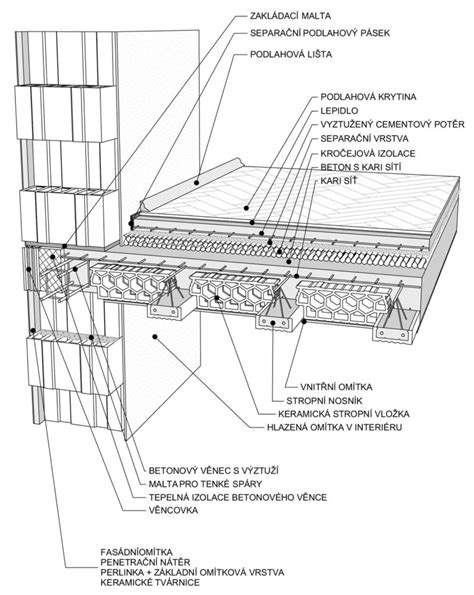

Keramické trámčekové stropy, známe pod názvom HELUZ MIAKO, sa skladajú z keramicko-betónových stropných nosníkov vystužených oceľovou priestorovou výstužou, medzi ktoré sa vkladajú keramické stropné vložky. Tento typ stropnej konštrukcie je obzvlášť veľmi výhodný pre obytné miestnosti, reprezentačné a spoločenské objekty a objekty občianskej vybavenosti. Keramiku ako takú nájdeme v celom rade stropných konštrukcií a to ako tých súčasných, tak aj tých z nedávnej minulosti.
U stavebníkov, väčšinou svojpomocných, si získali obľubu pre svoju variabilitu, presnosť a jednoduchú montáž. Nenáročná manipulácia umožňuje ručnú montáž bez použitia techniky, pričom systém je navrhnutý až do svetlého rozpätia miestností 8000 mm. V závislosti na požadovanej dĺžke a zaťažení sa volí typ trámčeku, rozpätie trámikov, stropná vložka a aj výška samotnej nadbetonávky.
Technické parametre a komponenty systému
Základom systému sú nosníky a vložky rôznych rozmerov, ktoré umožňujú flexibilitu pri návrhu. Stropné nosníky ponúka HELUZ v dvoch výškových variantoch - 175 a 230 mm. Obidva typy sú zhodne tvorené keramickou „U” tvarovkou v šírke 160 mm, v ktorej je zabetónovaná betónom triedy C25/30 priestorová oceľová zváraná priehradovina. Samotnú priehradovinu tvorí diagonálne pospájaný horný a dolný pás a to diagonálmi s krokem cca 200 mm.
Pre lepšiu prehľadnosť parametrov sú k dispozícii nasledujúce možnosti:
| Komponent | Dostupné výšky (mm) | Osová vzdialenosť (mm) |
|---|---|---|
| Stropné nosníky | 175, 230 | - |
| Stropné vložky MIAKO | 150, 190, 230 | 500, 625 |
| Doplnkové vložky | 80 | - |
Okrem základných vložiek MIAKO je možné dostať aj vložky s doplnkovou výškou 80 mm, určené do miest, kde má prechádzať vložené železobetónové rebro - tzv. skrytý alebo viditeľný prievlak. Použitím týchto nízkych vložiek je možné tiež zvýšiť tuhosť stropnej dosky v miestach, kde je to potrebné.
Plánovanie a statika stropu
K návrhu len krátko: Skladbu konštrukcie by mal zo statického hľadiska v každom prípade vykonať alebo aspoň odborne posúdiť a schváliť odborník - statik. V technickej príručke si možno na základe požadovaného rozpätia miestnosti, osovej vzdialenosti nosníkov a hodnoty rovnomerného zaťaženia dohľadať vyhovujúce konštrukcie. Po výbere vhodnej varianty je ideálne nechať si vypracovat tzv. pokladačský plán, ktorý poslúži ako podklad na stanovenie množstva trámčekov, tvaroviek a ďalšieho materiálu.
01 INSTALLATION VIDEOS GERARD ROOFING SYSTEMS EUROPE - ROOF UNDERSTRUCTURE (A)
Postup montáže a špecifické konštrukčné prvky
Samotná realizácia začína prípravou podkladu a uložením nosných prvkov. Stropné nosníky sa v súčasnej dobe odporúča zo statických, tepelnoizolačných a akustických hľadísk ukladať na ťažký asfaltový pás. Nosným podkladom môže byť železobetónový veniec, nosné murivo alebo vyrovnávacia vrstva.
Pokiaľ prevádzajúcu dokumentáciu nestanoví inak, ukladajú sa prvé stropné nosníky v miestach, kde je nejaký ďalší konštrukčný prvok, ako je schodisko alebo komín, a to s reálnou dĺžkou uloženia minimálne 115 mm. Osovú vzdialenosť jednotlivých stropných nosníkov si vymedzíme osadením krajných stropných vložiek.
Dôležité body pri montáži:
- Stropné nosníky je potrebné postupne podpierať ihneď po uložení na murivo pomocou systémových stropných podpier.
- Vzdialenosť medzi podperami navzájom by mala byť max 1500 mm.

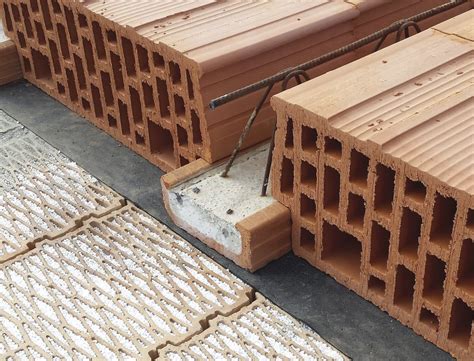

- Stropné vložky HELUZ MIAKO sa kladú na sucho a to postupne v radoch kolmých na samotné nosníky.
- Z dôvodu zamedzenia podtekania betónovej zmesi odporúča HELUZ ukladať vložky tiež s cca 100 mm presahom nad murivo.
S betonážou je možné začať, až keď sú tvarovky uložené po celej dĺžke nosníkov. Pokiaľ nestanovuje sprevádzajúca dokumentácia inak, musí byť monolitická doska nad stropnými vložkami vystužená, napríklad KARI sieťou ø4/150 alebo ø4/150.
Využitie pre schodiskové podesty a výhody konštrukcie
Stropy HELUZ MIAKO sú veľmi variabilné a dajú sa použiť aj pri členitých a nepravidelných pôdorysoch miestností. Po doplnení výstuže je možné využiť nosníky aj ako spojité alebo pre konzoly, napríklad pre balkóny a schodiskové podesty. Pretože sa jedná o homogénny zmonolitnený typ stropu, nevznikajú ani žiadne dodatočné poruchy a deformácie.
Okrem statickej funkcie oslovia tieto stropy aj ďalšími dôležitými vlastnosťami. Keramický tehlový podhľad HELUZ je zárukou dokonalej a čistej omietky, bez následného tzv. „mapovania“. Strop vďaka výbornej akumulácii a schopnosti prijímať a uvoľňovať vlhkosť vytvára v miestnostiach zdravú mikroklímu. V porovnaní s bežne vykonávanou ľahkou stropnou konštrukciou (sadrokartón) bude dosiahnuté výrazne stabilnejšie vnútorné prostredie.
