Keramické trámčekové stropy, známe pod názvom HELUZ MIAKO, predstavujú veľmi obľúbený a variabilný typ stropnej konštrukcie. Skladajú sa z keramicko-betónových stropných nosníkov vystužených oceľovou priestorovou výstužou, medzi ktoré sa následne vkladajú keramické stropné vložky. Tento systém je navrhnutý až do svetlého rozpätia miestností 8 000 mm a vďaka svojej vysokej variabilite je vhodný aj pre členité a nepravidelné pôdorysy.
Technické parametre a komponenty
Stropné nosníky ponúka výrobca v dvoch výškových variantoch - 175 a 230 mm. Oba typy sú tvorené keramickou „U“ tvarovkou, v ktorej je zabetónovaná priestorová oceľová zváraná priehradovina z betónu triedy C25/30. Stropné vložky MIAKO sa vyrábajú pre osovú vzdialenosť nosníkov 500 alebo 625 mm a majú jednotnú dĺžku 250 mm. Ich výška sa pohybuje od 150 do 230 mm, pričom spolu s nadbetonávkou (40 alebo 60 mm) môže finálna výška stropnej konštrukcie dosahovať 210 až 290 mm.
Tabuľka skladby stropu
- Výška stropnej vložky: 150, 190, 230 mm
- Hrúbka nadbetonávky: 40, 60 mm
- Celková výška konštrukcie: 210 - 290 mm (odstupňované po 20 mm)
- Osová vzdialenosť nosníkov: 500 alebo 625 mm
Postup montáže a kľúčové zásady

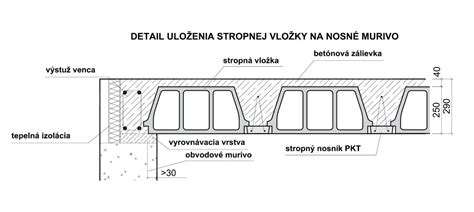

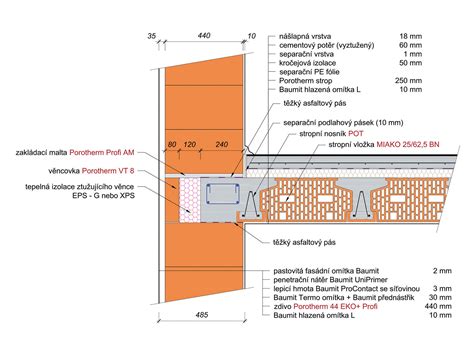

Stavba domu je náročná udalosť, preto je ideálne nechať si vypracovať tzv. pokladačský plán, ktorý slúži ako podklad pre presné nacenenie materiálu a určenie správnych rozostupov. Stropné nosníky sa ukladajú na vyrovnané nosné murivo alebo železobetónový veniec s minimálnou dĺžkou uloženia 115 - 125 mm. V súčasnosti sa odporúča ukladať nosníky na ťažký asfaltový pás, čo prináša výhody z akustického, tepelnoizolačného a statického hľadiska.
Dôležité kroky pri realizácii:
- Podopretie: Stropné nosníky je nutné ihneď po uložení postupne podpierať líniovými podperami (vzdialenosť medzi podperami max. 1 500 - 1 800 mm).
- Kladenie vložiek: Vložky HELUZ MIAKO sa kladú nasucho v radoch kolmých na nosníky.
- Armovanie a betonáž: Pred betonážou musí byť vyhotovená monolitická doska s výstužou (napr. KARI sieť ø4/150). Pri betonáži sa používa betón triedy C16/20, ktorý sa nanáša rovnomerne bez miestneho hromadenia.
015# Sestavení a betonování stropu Porotherm | podrobný postup | e4 dům svépomocí
Vlastnosti a výhody systému
Okrem základnej statickej funkcie ponúkajú keramické stropy vynikajúcu požiarnu odolnosť (trieda A1, pri omietke REI 180 D1), výborné akustické parametre a schopnosť akumulovať teplo. Vďaka keramickému podhľadu je povrch vhodným podkladom pre omietku bez rizika vzniku trhlín či „mapovania“.
Pokiaľ po realizácii stropu pociťujete pri chôdzi vibrácie, je dôležité si uvedomiť, že finálnu tuhosť strop získa až po úplnom vyzretí betónu a odstránení montážnych podpier po dosiahnutí predpísanej pevnosti. Pri návrhu stropu v technickej príručke je vždy nevyhnutné zohľadniť požadované zaťaženie, pričom skladbu konštrukcie by mal posúdiť odborník - statik. Pri bungalovoch a rodinných domoch je zvolenie vyššej varianty nadbetonávky skvelým spôsobom, ako dosiahnuť lepšiu teplotnú stabilitu v interiéri za priaznivú cenu.
