Metóda rovných dielov: Podrobný výpočet schodiska pre bezpečné a pohodlné bývanie

Schodisko v dome je nielen funkčným prostriedkom na prekonávanie výškových rozdielov poschodí, ale tvorí aj výrazný dizajnový prvok priestoru. Návrh schodov v rodinnom dome má však svoje pravidlá. Musí byť hlavne pevné, odolné, estetické, ale zároveň pohodlné a bezpečné. Preto je správny výpočet schodiska dôležitou súčasťou jeho návrhu.

Dobre navrhnuté schody sa pohodlne používajú, pôsobia esteticky a presne zapadajú do priestoru. Začlenenie schodiska do akejkoľvek stavby patrí ku kľúčovým momentom konštrukcie a to aj napriek tomu, že ho mnohí považujeme za okrajovú záležitosť. Je to však práve naopak. Schodisko je vertikálna komunikácia medzi rôznymi výškovými úrovňami. Schodisko je výrazný prvok stavieb, na ktorý je kladený dôraz ako z hľadiska funkčnosti, tak z hľadiska estetiky.

Prečo je presný výpočet schodiska kľúčový?

Pri stavbe schodiska je nevyhnutné dodržiavať všetky dôležité pravidlá a normy, aby bolo schodisko funkčné, bezpečné a pohodlné. Správny výpočet schodiska je kľúčom k bezpečnosti aj pohodliu. Bezpečnosť je na prvom mieste, pretože nesprávne realizované, v skutočnosti zle naplánované a vypočítané schody sú nebezpečné. Rozmery schodov ovplyvňujú dva dôležité faktory.

Prvým faktorom sú proporcie ľudského tela, ktoré od nepamäti slúžia ako základ pre navrhovanie schodísk. V súlade s proporciami ľudského tela sa určujú minimálne požiadavky na pohodlnú a predovšetkým bezpečnú chôdzu po schodisku. Rôznymi druhmi testovania a výpočtov sa dospelo k tomu, že človek priemernej výšky a hmotnosti pri zostupe a výstupe potrebuje 60 až 90 cm na šírku, 35 cm na dĺžku, keď stojí na mieste alebo 75 cm pri chôdzi, priemerná dĺžka kroku je 63 cm.

Dostupný priestor je ďalším dôležitým faktorom, ktorý primárne ovplyvňuje dizajn schodov. Ak máme k dispozícii väčší priestor, pokojne môžete plánovať aj väčšie schodisko, ako sú minimálne predpísané požiadavky. V praxi to neznamená nič iné, ako pohodlnejšiu a bezpečnejšiu chôdzu. Čím väčší priestor, tým viac možností máme na bezpečné, praktické a funkčné schodisko, ktoré umožní lepšie prepojenie so zvyškom priestoru a obohatí ho. Ak je to len trochu možné, uprednostnite schodisko s väčšími rozmermi, chôdza po schodoch bude oveľa pohodlnejšia, funkčnejšia a bezpečnejšia. Rozmery schodiska musia vyhovovať väčšine užívateľov objektu, čiže nízkym, vysokým, starým, mladým, chorým, zdravým, mužom, ženám, deťom a podobne.

Základné parametre a normy pre výpočet schodiska

Každé schodisko musí spĺňať požiadavky normy ČSN 73 4130, ktorá určuje rozmery, bezpečnostné zásady aj ergonómiu pohybu. Správne navrhnuté schody sú výsledkom prepojenia niekoľkých základných parametrov, ktoré spolu úzko súvisia a určujú, ako pohodlne sa po schodisku chodí. Dôležité je hlavne správne navrhnutý sklon ramena, s čím súvisí návrh rozmerov stupňov.

• Konštrukčná výška (KV) - výškový rozdiel, ktorý je potrebné prekonať medzi dvoma podlažiami.
• Počet stupňov (n) - vypočíta sa vydelením konštrukčnej výšky zvolenou výškou jedného stupňa.
• Výška stupňa (h) - rozdiel medzi dvoma susednými stupňami; ideálne 150 až 180 mm.
• Šírka stupňa (b) - hĺbka nášľapu, odporúčaná hodnota je 250 až 300 mm.
• Sklon schodiska - uhol medzi vodorovnou rovinou a stupňami, optimálne 25 až 35°.

Všetky tieto rozmery vychádzajú z tzv. Lehmanovho vzorca: 2h + b = 630 mm, ktorý zodpovedá dĺžke prirodzeného ľudského kroku. Priemerný krok človeka je 630 mm (muži 750 mm, ženy 600 mm a deti okolo 540 mm). Hodnotu 630 mm norma povoľuje znížiť na 600 mm v tom prípade, pokiaľ nebude prekročený maximálny respektíve minimálny sklon schodiskového ramena α príslušného schodiska podľa účelu a charakteru budovy. Ak ho dodržíte, schodisko bude pohodlné, bezpečné a prirodzene zapadne do priestoru vášho domu.

V schodisku musia mať všetky stupne rovnakú výšku a šírku. Pri navrhovaní a výpočte schodov je potrebné dbať predovšetkým na rovnaké rozmery všetkých schodov. Ak sa už vyskytnú nejaké rozdiely, mali by sa obmedziť na minimum. Podľa noriem tzv. dobrej praxe maximálny povolený rozdiel nie je väčší ako 6 mm. Je ale nesprávne navrhovať rozmery stupňov len z tohto hľadiska, je nutné vziať v úvahu fyzickú náročnosť pre výstup a zostup po schodisku.

Metóda výpočtu schodiska krok za krokom

Pri návrhu schodiska je dôležité postupovať systematicky - od stanovenia výšky, ktorú je potrebné prekonať, až po určenie dĺžky ramena. Každý krok nadväzuje na predchádzajúci a spolu tvoria logický výpočet, ktorý zaručí pohodlné a bezpečné používanie schodov. Výpočet pohodlného schodiska sa vypočíta podľa vzorca založeného na dĺžke kroku.

Najprv si vypočítajte kolmú výšku (A) medzi jalovým stupňom a vrchnou úrovňou podlahy, teda výstupným stupňom. Nameraná hodnota je výška schodiska. Potom odmerajte celkovú vodorovnú vzdialenosť (B) jalového a výstupného stupňa v mieste, kde bude schodisko prebiehať. Jednoduchým matematickým delením zistíme, koľko je nutné mať stupňov na prekonanie výšky (skratka N) a ako tento stupeň bude vysoký (skratka V).

Vydeľte nameranú výšku schodiska číslom 18,4 cm, čo je ideálna výška stupňa pre pohodlné stúpanie po schodoch. Výsledné celé číslo vám povie, koľko schodov budete mať. Ak chcete dosiahnuť rovnomernosť schodov, musíte výšku posledného neúplného schodu vydeliť celkovým počtom schodov a túto hodnotu rovnomerne pripočítať k výške každého schodu. Alebo pridáte o jeden schod navyše a vydelíte výšku schodiska týmto číslom.

Ukážme si to na príklade dvojramenného schodiska s podestou:

1. Určenie konštrukčnej výšky: napríklad výška medzi podlažiami je 2800 mm.
2. Voľba výšky stupňa: ideálna hodnota pre pohodlné stúpanie je 175 mm.
3. Výpočet počtu stupňov: 2800 / 175 = 16 stupňov.
4. Stanovenie šírky stupňa: podľa vzorca 2h + b = 630; b = 280 mm.
5. Výpočet sklonu: arctg (175 / 280) = 32°.
6. Dĺžka ramena: (16 − 1) × 280 = 1960 mm.

Takto navrhnuté schodisko predstavuje ideálnu rovnováhu medzi pohodlím chôdze a úsporou priestoru. Sklon okolo 32° sa považuje za optimálny pre bežné interiérové schodisko v rodinnom dome - bezpečné, elegantné a ľahko použiteľné v každodennej prevádzke. Projektanti a architekti majú s touto činnosťou bohaté skúsenosti, schodisko je jedna zo základných vecí v dispozícii domu a musia sa spočítať veľmi presne.

Špecifické rozmery schodiskových komponentov

Výška stupňa (h)

Výška schodov určuje ako vysoko musíme dať chodidlo, aby sme sa dostali na ďalší schod. Optimálna výška schodov sa pohybuje v rozmedzí od 16 do 18 cm. Štandardná výška schodov je 17,5 cm. Optimálna výška jedného stupňa sa pohybuje od 160 do 190 mm. Najbežnejším rozmerom je 175 mm. Výška jednotlivých schodov by nemala presiahnuť 20 cm, aby umožnila relatívne pohodlnú a bezpečnú chôdzu po schodoch. Pri realizácii schodov treba myslieť aj na to, že na ne ešte príde obloženie, ktoré si vyžiada ešte nejaký ten centimeter. Čím väčšia je zadaná výška stupňa, tým bude schodisko strmšie, schodnica kratšia a počet stupňov nižší.

Hĺbka (šírka) stupňa (b)

Výpočet schodov nám hovorí, že ideálna hĺbka (šírka schodu - nášľapu) je 28 cm. Základným pravidlom pri určovaní ideálnej hĺbky schodu je ľudské chodidlo, preto je štandardná hĺbka schodov 25 cm až 30 cm. Hĺbka stupňa sa pohybuje od 250 do 300 mm, najčastejšie sa používa 280 mm. Šírka stupňov býva okolo 30 cm. Jeden stupeň schodiska predstavuje jeden schod. Ten sa skladá zo stupnice a podstupnice. Stupnica je vodorovná časť, na ktorú našľapujeme a podstupnica je zvislá prípadne šikmá časť pod stupňom, ktorá môže byť vynechaná.

Sklon schodiska (α)

Sklon schodiska sa automaticky získa určením výšky a hĺbky (šírky) schodiska. Výpočtami schodov sa získa ideálny pomer medzi hĺbkou a výškou schodov a následne ideálny sklon pre bezpečnú chôdzu bez námahy. Bežný sklon schodiskového ramena sa pohybuje v rozmedzí od 25° do 35° (zodpovedá výške stupňa od 15 cm do 18 cm). Do rodinného domu sa obvykle navrhuje schodisko s bežným sklonom 25-35°. Po takomto schodisku sa chodí pohodlne a chôdza nie je fyzicky náročná. Pre prístup do pôdnych priestorov možno postaviť o niečo strmšie schodisko, aby nezaberalo toľko priestoru (okolo 45°). Sklon schodiskových ramien hlavného schodiska nesmie byť väčší ako 35 stupňov. V bytovom dome bez výťahu nesmie byť väčší ako 33 stupňov. Najvhodnejší uhol schodiska je od 30° do 40°.

Sklon schodiska zásadne ovplyvňuje nielen jeho vzhľad, ale predovšetkým pohodlie a bezpečnosť chôdze. Určuje sa pomerom výšky a šírky stupňa podľa vzťahu tan α = výška stupňa / šírka stupňa. Optimálny uhol α sa pohybuje medzi 30 a 35°, čo zaručuje prirodzený rytmus kroku a stabilnú chôdzu. V praxi platí, že plochejšie schodisko je pohodlnejšie a vhodné na každodennú prevádzku, avšak vyžaduje viac miesta. Naopak strmšia konštrukcia šetrí priestor, ale nad uhlom 40° sa už považuje skôr za rebríkové a hodí sa len do technických alebo pôdnych priestorov.

Priechodná a podchodná výška

Priechodná a podchodná výška patria k najdôležitejším bezpečnostným parametrom každého schodiska. Tieto rozmery určujú, koľko priestoru má človek nad hlavou pri chôdzi po schodoch, a zároveň ovplyvňujú celkový komfort aj vizuálne proporcie konštrukcie. Priechodná výška schodiska slúži na zabezpečenie pohodlnej a bezpečnej chôdze.

• Podchodná výška - meria sa od hrany stupňa po najbližšiu prekážku nad ním. Je kľúčová na to, aby sa používateľ pri chôdzi nemusel zohýbať alebo nehrozilo poranenie hlavy. Odporúčaná minimálna hodnota je 2100 mm, pri hlavných schodiskách by však mala byť ešte väčšia. U rodinných domov by mala minimálne merať 2 100 mm. Podchodná výška sa značí zvislicou medzi hranou schodiskového stupňa a podhľadom nad týmto stupňom.
• Priechodná výška - vzťahuje sa na priestor, kde sa človek môže voľne pohybovať, napríklad v okolí podesty či prechodu medzi ramenami. Jej minimálna hodnota je 1900 mm, čo zaručuje pohodlný pohyb aj osobám vyššej postavy.

Na presný výpočet podchodnej výšky je možné použiť vzťah: hp = výška prvého podlažia + dĺžka jedného ramena / cos α, kde α označuje uhol sklonu schodiska. V projektovej praxi sa tieto hodnoty vždy overujú podľa noriem, aby konštrukcia vyhovovala požiarnym, stavebným aj ergonomickým požiadavkám.

Priechodná šírka schodiska

Šírka schodiska je jedným z najdôležitejších rozmerov, na základe ktorých je možné rozhodnúť o účele priestoru a celej stavby. Priechodná šírka schodiska by mala byť násobkom 600 mm. Minimálna šírka hlavného schodiska v rodinnom dome alebo byte je 90 centimetrov. Úžitková šírka schodiskového ramena predstavuje najmenej 80 centimetrov. Šírka ramena je u rodinných domov minimálne 90 cm, ale vhodnejšie je 100 cm.

• Pre vnútorné schodiská je minimálna predpísaná šírka 75 cm. Schodiská so šírkou 75 cm až 80 cm sú typické pre menšie obytné podkrovia alebo pomocné budovy, kde treba šetriť priestorom alebo priestor na schodisko vôbec neexistuje a treba ho vytvoriť.
• Pohodlná šírka schodiska je 90 cm, je to štandardná šírka pre rodinné domy.
• Schodisko so šírkou 120 cm je štandardné pre hlavné schodisko v budove s maximálne 6 podlažiami a s menej ako 20 bytmi alebo inými priestormi.

Tabuľka nižšie sumarizuje odporúčané rozmery stupňov podľa typu budovy, vychádzajúc zo slovenskej technickej normy.

Odpočívadlo (podesta) a jeho úloha

Odpočívadlo (podesta) má dôležitú úlohu v prípadoch, keď je pôdorys schodiska kratší ako požadovaný výškový rozdiel, ktorý je potrebné prekonať. Použitie odpočívadla je potrebné aj vtedy, ak má rám schodiska viac ako 18 schodov. Podesta umožňuje krátky oddych pri chôdzi, rozdeľuje schodisko na dve samostatné ramená a zvyšuje komfort aj bezpečnosť pohybu, najmä pri väčších výškových rozdieloch.

Predpísaná je aj minimálna hĺbka podesta 90 cm, čo je bežný rozmer pre rodinný dom. V prípade, že má schodisko viac ako 18 stupňov, je potrebné aj odpočívadlo. Jeho minimálna hĺbka je 90 cm. Hĺbka odpočívadla sa musí rovnať šírke schodiska, resp. priestor, ktorý nemusí byť presne daný, ale musí umožniť bezpečný prístup ku schodisku. Jej dĺžka musí byť dvojnásobkom kroku, čo predstavuje 63 centimetrov, okrem toho musí obsahovať jednu šírku stupňa. Výpočet prebieha podobne ako pri priamom schodisku - len sa medzi obe ramená vloží plocha zodpovedajúca šírke podesty, ktorá sa bežne pohybuje v rozmedzí 900 až 1200 mm. Podesta môže byť buď rovná, alebo mierne natočená, podľa tvaru dispozície. Výhodou riešenia s podestou je nielen pohodlnejší výstup, ale aj možnosť elegantného zalomenia smeru a lepšie začlenenie schodiska do priestoru interiéru.

Bezpečnosť na prvom mieste: Zábradlie

Z bezpečnostného hľadiska je najdôležitejšie zábradlie, ktoré musí odolávať rôznym tlakom zhora, ale aj zo strán. Dôležitou súčasťou schodiska je aj zábradlie a madlo. Podľa pravidiel musí byť každé schodisko vybavené zábradlím, ktoré poskytuje bezpečnosť a oporu pri výstupe a zostupe po schodoch, čo je dôležité najmä pre starších ľudí.

V rodinných domoch musí byť zábradlie plné, alebo s tabuľovou, stĺpovou, prípadne mrežovou výplňou. Medzery nesmú byť väčšie ako 120 milimetrov. Táto predpísaná norma má zabrániť hroziacim zraneniam u detí. Pre deti do dvanásť rokov je vhodné umiestniť vrch zábradlia do výšky 40 až 70 centimetrov. Zábradlie nesmie mať ostré hrany a malo by byť ľahko uchopiteľné.

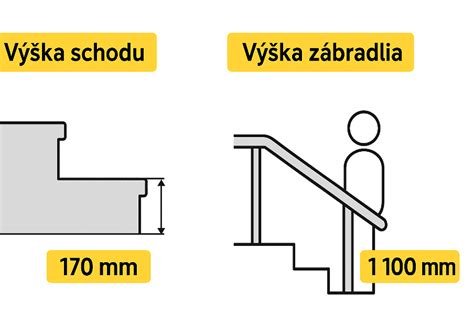

Najmenšia dovolená výška zábradlia vrátane držadla je 1 000 mm. Znížená výška 900 mm je prípustná, ak je hĺbka voľného priestoru najviac 3 m. Pri hĺbke voľného priestoru väčšej ako 12 metrov je výška zábradlia 1 100 mm. Ideálna výška zábradlia je v rozmedzí od 85 do 95 cm, merané od spodnej časti schodiska. Výška hornej hrany by mala byť 90 - 110 cm. Z bezpečnostných dôvodov nesmú byť medzery v zábradlí širšie ako 120 mm. Osobitné pravidlo platí aj pre všetky otvory medzi zábradlím a schodiskom. V prípade, že je schodisko priamočiare a má šírku do 1050 mm, stačí madlo na jednej strane, ak je širšie, je potrebné madlo po oboch stranách schodiska.

Typy schodísk a ich vplyv na výpočet

Z hľadiska tvaru rozoznávame schodiská priamočiare, krivočiare a točité. Každý typ má iné požiadavky na priestor aj tvar stupňov. Pri voľbe konštrukcie zohľadnite účel, veľkosť priestoru aj frekvenciu používania, len tak bude schodisko funkčné aj esteticky vyvážené.

• Priamočiare schodisko: Majú jedno rameno, bez zalomenia (bez zmeny smeru). Patria medzi schodiská s najjednoduchšou konštrukciou a vďaka svojmu tvaru umožňujú využiť aj priestor pod schodiskom (napríklad na skladové priestory). Je najjednoduchšie na výpočet, ale potrebuje viac miesta.
• Krivočiare alebo lomené schodisko: Inak sa nazýva aj lomené, môže mať viac ramien. Patria sem napr. schody v tvare „L“ a „U“, ale aj zakrivené schody v oblúku (nie točité). Smer schodov sa mení a často obsahujú medzipodesty. Sú pohodlné a lepšie sa hodia do dispozície, kde nie je dostatok lineárneho priestoru. Ich konštrukcia je však komplikovanejšia a je potrebné správne vyriešiť geometriu schodov. Lomené schody s podestou lepšie využívajú priestor a hodia sa do menších domov.
• Točité schodisko: Niekedy sa nazývajú aj vretenové či špirálové, patria medzi priestorovo úsporné a vizuálne príťažlivé typy schodísk. Základ tvorí stredová nosná konštrukcia, okolo ktorej sú usporiadané schodiskové stupne. Po obvode ich lemuje zábradlie s madlom. Najväčšou výhodou je ich kompaktnosť, sú ideálne do menších priestorov. Je však náročnejšie prenášať po nich veľké predmety a obvykle po nich môže prechádzať len jeden človek. Točité schodisko je dizajnové a úsporné, vyžaduje však presný návrh z dôvodu bezpečnosti.

Tabuľka nižšie uvádza odporúčaný sklon a počet stupňov pre rôzne typy schodísk pri konštrukčnej výške 2,8 m.

Materiály a dizajn schodiska

K prvým otázkam pri riešení schodiska v rodinnom dome patrí materiál. Na trhu je mnoho spoločností ponúkajúcich veľké množstvo rôznych prevedení schodísk. Od rustikálnych drevených cez kamenné, betónové, mosadzné, liatinové, z nerezovej ocele, kombinované so sklom až po umelecké produkty kováčskych dielní. Výber materiálu pre vaše schody závisí od konštrukcie domu, od predpokladaného zaťaženia, ale aj od vašich preferencií. Pri výbere je potrebné zohľadniť celkový tvar, konštrukčné a materiálové prevedenie, spôsob ukotvenia schodiska, detaily remeselného spracovania, spoje, počet a rozmer stupňov.

• Drevené schody: Sú tradičnou klasikou a prispôsobia sa takmer každému štýlu. Nájdete tu masívne rustikálne schody, ale aj elegantné moderné. Ich realizácia je jednoduchšia, ako pri betónových schodoch a majú tiež nižšiu hmotnosť. Pri pravidelnej údržbe vydržia celé veky a navyše vnášajú do interiéru príjemný prírodný prvok. Stupnice sú zväčša drevené. Takéto schodisko pôsobí ľahko a vzdušne, vďaka čomu sa hodí do obytných priestorov.
• Betónové schody: Betónové schody so železobetónovou konštrukciou patria medzi najodolnejšie a najpevnejšie. Môžu byť prispôsobené rôznym tvarom a veľkostiam. Vhodné sú do domov so železobetónovým skeletom, ale aj do murovaných. Sú náročnejšie na vyhotovenie - je potrebné ich betónovať do debnenia a vhodne navrhnúť a zhotoviť výstuž. Ich realizáciu radšej prenechajte odborníkom. Celkové dizajnové vyznenie závisí od povrchovej úpravy.
• Oceľové schody: Sú ľahké, ale veľmi pevné a odolné. Dokážu sa prispôsobiť rôznym tvarom a dizajnom a môžete ich kombinovať so stupnicami z iných materiálov.
• Kombinované a sklenené schody: Sem patria napríklad kombinácie oceľovej nosnej konštrukcie a drevených stupňov, ale aj dizajnovo výrazné sklenené, či oceľovo - sklenené schody. V prípade sklenených schodov je pravdaže nutné, aby boli prvky z vrstveného bezpečnostného skla. Sklo je obľúbené najmä v moderných a minimalistických interiéroch, pôsobí vzdušne a prepúšťa do priestoru svetlo. Stupnice sú zväčša drevené alebo sklenené. Takéto schodisko pôsobí ľahko a vzdušne, vďaka čomu sa hodí do obytných priestorov.

Výpočet kamenných schodoch sa nelíši od výpočtu z dreva alebo kovu po schodoch. Hlavná vec - pre výpočet veľkosti krokov. Vždy je však dobré vyberať schodisko s architektom. Ďalšou alternatívou je možnosť výroby schodiska na mieru.

Osvetlenie a akustika

Priestor schodiska musí byť osvetlený a vzdušný. Dôležitou súčasťou schodísk je denné svetlo. V prípade umelého osvetlenia je dobré umiestniť ho smerom zhora. Vhodné sú aj zabudované svetlá v stene. Osvetlenie je možné zabudovať aj priamo do schodov, vďaka čomu dosiahneme lepšie osvetlenie jednotlivých stupňov. Hluk prenášaný zo schodiska nesmie prekračovať predpísané hodnoty a musí spĺňať požiadavky stavebnej akustiky.

Online kalkulačky a profesionálny softvér

Na rýchly orientačný návrh je možné využiť moderné online kalkulačky schodiska, ktoré po zadaní výšky podlažia, dĺžky a typu konštrukcie dokážu vypočítať ideálne rozmery stupňov aj sklon. Tieto nástroje sú užitočné pri prvotnom plánovaní priestoru, no výsledky je vždy potrebné overiť, keďže väčšina kalkulačiek nezohľadňuje dôležité detaily, ako je podchodná výška, presné umiestnenie podesty alebo konštrukčné obmedzenia.

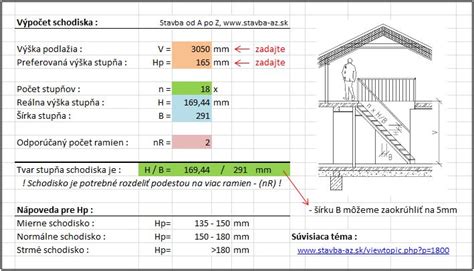

Ak si chcete narýchlo overiť váš návrh schodov, existuje aj možnosť výpočtu schodiska online. Do kalkulačky zadáte výšku podlažia a požadovanú výšku stupňa. Profesionálni projektanti preto využívajú špecializované softvérové programy, ktoré okrem rozmerov pracujú aj s normami ČSN a EN, výškou podlažia a typom stropnej konštrukcie, geometriou priestoru aj bezpečnostnými a protipožiarnymi limitmi. Vďaka tomu dokážu presne navrhnúť schodisko, ktoré nielen spĺňa predpisy, ale aj dokonale zapadá do architektúry budovy. Či už sa rozhodnete pre úsporné, alebo dizajnové schodisko, určite ho ešte pred realizáciou konzultujte s odborníkmi.
