Medené potrubie s izoláciou pre klimatizáciu: Montáž, vlastnosti a kľúčové aspekty

Klimatizácia sa stala neodmysliteľnou súčasťou moderných domácností a pracovísk, najmä počas teplých letných mesiacov. V pozadí osviežujúceho chladného vzduchu sa skrýva komplexný systém komponentov, ktoré pracujú v harmónii. Jedným z najkritickejších prvkov, ktoré prispievajú k účinnosti klimatizačných systémov, je výber správneho potrubia, ktoré spája vnútornú a vonkajšiu jednotku. V tomto článku sa detailne pozrieme na to, aké potrubie je potrebné pre efektívne fungovanie klimatizácie, pričom sa budeme zaoberať rôznymi technickými aspektmi, odporúčaniami a predovšetkým výhodami medeného potrubia s izoláciou.

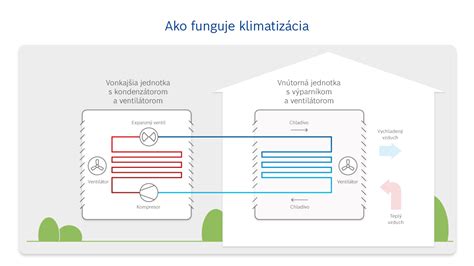

Princíp fungovania klimatizácie

Princíp fungovania klimatizácie je v podstate jednoduchý. Odoberá teplo zo vzduchu a uvoľňuje ho von. Väčšina systémov má tri hlavné časti: kompresor, ventilátor a potrubia naplnené chladivom. Chladivo je chemikália, ktorá sa pri odoberaní tepla zo vzduchu mení z plynu na kvapalinu a späť. Kompresor čerpá chladivo cez systém a ventilátor následne fúka vzduch cez špirály, ktoré obsahujú chladivo. Keď vzduch prechádza cez cievky, teplo sa odoberá a exportuje sa do vonkajšieho vzduchu. Ochladený vzduch je potom distribuovaný po celej miestnosti. Keď vonkajšia teplota klesne, proces sa môže obrátiť a do vášho domova sa dostane teplý vzduch.

Bežné klimatizácie, s ktorými sa stretnete vo väčšine domov a bytov, pozostávajú z dvoch základných častí, a to z vonkajšej a vnútornej jednotky. Rozoznávame:

• Monosplit klimatizácia: Na jednu vonkajšiu jednotku je napojená jedna vnútorná.
• Multisplit klimatizácia: Na jednu vonkajšiu jednotku sa napája viacero vnútorných.

Ochladzovanie teplého vzduchu začína vo vnútornej jednotke, ktorá ho nasáva a postupne znižuje jeho teplotu na požadovanú hodnotu. Na to, aby mohli vonkajšia a vnútorná jednotka spolupracovať, budete potrebovať špeciálne potrubie a káble, ktorými ich prepojíte. V tomto prípade sa používa kombinácia medeného izolovaného potrubia a komunikačného kábla.

Výkon klimatizácie a jeho technický význam

Predtým, než sa pustíme do detailov o potrubí, je dôležité pochopiť význam výkonu klimatizácie. Výkon klimatizácie, uvádzaný v kilowattoch (kW), predstavuje množstvo tepelnej energie, ktoré dokáže zariadenie efektívne odviesť z interiéru. Klimatizačné jednotky s nominálnym výkonom 5 kW sú určené na chladenie priestorov so strednou až väčšou rozlohou, spravidla ide o miestnosti v rozsahu 40 až 60 m². Reálny chladiaci výkon však ovplyvňuje viacero premenných, ako sú kvalita tepelnej izolácie, orientácia objektu voči slnečnému žiareniu, výška stropov, počet a veľkosť okien či vnútorné zdroje tepla. Správna voľba výkonu klimatizácie je základným predpokladom pre jej efektívnu a energeticky hospodárnu prevádzku, pričom priamo súvisí aj s požiadavkami na dimenzovanie potrubného rozvodu.

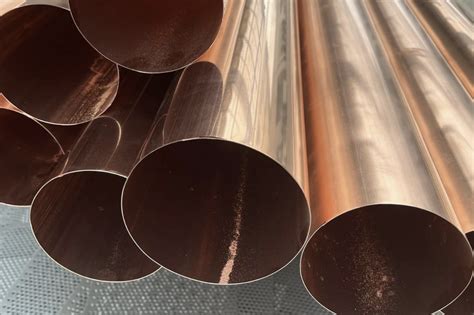

Prečo je medené potrubie ideálne pre klimatizácie?

Medené potrubie sa v súčasnosti využíva v klimatizačných a chladiacich zariadeniach práve kvôli jeho tepelnoizolačným vlastnostiam, ktoré iné kovy nahradiť nedokážu. Vďaka mimoriadnej odolnosti sa tešia dôvere zákazníkov aj technikov, ktorí klimatizácie montujú. Tieto potrubia umožňujú dosiahnuť najvyššiu úroveň bezpečnosti a odolnosti.

Vynikajúce vlastnosti prenosu tepla

Meď je vynikajúcim vodičom tepla, vďaka čomu je ideálnym materiálom pre klimatizačné systémy. Schopnosť rýchlo absorbovať a prenášať teplo je rozhodujúca vo výparníkových aj kondenzátorových špirálach klimatizácie. Účinnosť výmeny tepla priamo ovplyvňuje celkový výkon systému. Vysoká tepelná vodivosť medi zabezpečuje, že chladivo efektívne absorbuje a uvoľňuje teplo, čo umožňuje rýchlu a efektívnu reguláciu teploty.

Meď je spomedzi všetkých kovov jedným z najlepších tepelných vodičov. Má výrazne vyššiu tepelnú vodivosť, ktorá je približne 20-krát vyššia ako napríklad tepelná vodivosť nehrdzavejúcej ocele. Vďaka tomu dokáže medené potrubie veľmi efektívne odvádzať teplo z chladiaceho systému, čo má za následok efektívny a spoľahlivý systém.

Trvanlivosť a životnosť

Klimatizačné systémy fungujú v rôznych podmienkach vrátane zmien teploty, tlaku a vlhkosti. Medené rúry sú známe svojou trvanlivosťou a odolnosťou voči korózii, čo je obzvlášť dôležité v klimatizačných systémoch, kde je bežná zmena vlhkosti a meniace sa teploty. Dlhá životnosť medených rúr znižuje pravdepodobnosť netesností alebo porúch, čo prispieva k celkovej spoľahlivosti systému. Medené rúry sa vyrábajú z vysokopevnostnej zliatiny a tak nehrozia ani prasknutia alebo štiepenie pod tlakom. V klimatizačných systémoch sú medené rúry vystavené vysokému tlaku chladiva a oleja. Sú tiež stavané na časté zmeny teploty, keď chladivo cirkuluje celým systémom.

Meď nie je svojou povahou veľmi reaktívny materiál, radí sa medzi kovy ako zlato a platina, ktoré majú veľmi nízku reaktivitu. Jedným z mnohých dôvodov, pre ktoré je meď v klimatizáciách využívaná, je aj to, že je odolná proti plesniam, ktoré môžu spôsobiť nepríjemný zápach v klimatizačných jednotkách.

Kompatibilita s chladivami

Medené rúry sú kompatibilné so širokou škálou chladív bežne využívaných v klimatizačných systémoch. Táto flexibilita je kľúčová, pretože rôzne systémy môžu vyžadovať rôzne chladivá na základe faktorov, ako sú environmentálne predpisy a normy energetickej účinnosti. Kompatibilita medi zaisťuje, že ju možno bez problémov integrovať do rôznych klimatizačných zariadení, čo z nej robí všestrannú voľbu pre výrobcov a technikov. Potrubie je vyrobené z kvalitnej medi podľa normy EN 12735-1, vhodnej pre moderné chladivá ako R32, R410A, R407C a iné.

Jednoduchosť inštalácie a údržby

Medené rúry sú tvárne a ľahko sa s nimi pracuje, čo umožňuje jednoduchú inštaláciu. Ich ľahká povaha zjednodušuje manipuláciu počas procesu inštalácie, znižuje náklady na prácu a čas. Významnou výhodou je navyše ľahká údržba. Ak sú potrebné opravy alebo úpravy, technici môžu efektívne pracovať s medenými rúrkami, čím sa minimalizujú prestoje klimatizačného systému.

Energetická efektívnosť

Medené rúry prispievajú k energetickej účinnosti klimatizačných systémov. Ich hladký vnútorný povrch minimalizuje trenie a umožňuje plynulý tok chladiva. To znižuje energetické straty spôsobené odporom v potrubí, čím sa zaisťuje, že systém pracuje s optimálnou účinnosťou. Zlepšená účinnosť nielenže prospieva životnému prostrediu znížením spotreby energie, ale premieta sa aj do nižších prevádzkových nákladov pre koncového užívateľa.

Typy potrubia pre klimatizáciu

Pri návrhu a inštalácii klimatizačných systémov je výber vhodného potrubia kľúčovým krokom, ktorý ovplyvňuje nielen účinnosť chladenia, ale aj spoľahlivosť a životnosť celého systému. V praxi sa používajú rôzne materiály, pričom každý z nich má svoje výhody a obmedzenia:

• Medené potrubie: Predstavuje štandard v oblasti klimatizačnej techniky. Vyznačuje sa výbornou tepelnou vodivosťou, vysokou mechanickou odolnosťou a dlhou životnosťou. Vďaka týmto vlastnostiam je medené potrubie preferovanou voľbou pre profesionálne inštalácie.
• Plastové potrubie: Môže byť cenovo výhodnejšou alternatívou, avšak má výrazne nižšiu tepelnú vodivosť a obmedzenú odolnosť voči vysokým teplotám a mechanickému namáhaniu. Jeho použitie sa odporúča len v špecifických prípadoch, kde nie sú kladené vysoké nároky na výkon a trvácnosť systému.
• Hliníkové potrubie: Tento typ potrubia sa takmer nevyužíva, keďže v porovnaní s medeným má nižšiu tepelnú vodivosť a horšiu odolnosť voči korózii. Napriek tomu môže byť vhodnou voľbou pri niektorých nízkonákladových inštaláciách, kde nie je potrebná maximálna efektivita prenosu tepla.

Priemer potrubia na klimatizáciu

Jedným z rozhodujúcich parametrov, ktorý ovplyvňuje účinnosť a stabilitu klimatizačného systému, je správna voľba priemeru potrubia. Neadekvátne dimenzovanie, najmä vo forme príliš úzkeho potrubia, môže viesť k zvýšenému dynamickému odporu a obmedzenému prietoku chladiva, čo sa prejaví zníženou výkonnosťou zariadenia a neefektívnym chladením. Pri navrhovaní potrubných trás je preto nevyhnutné dodržiavať odporúčané rozmery v závislosti od typu potrubia a výkonu klimatizačnej jednotky.

Hlavným atribútom pri výbere medených rúr pre klimatizácie sú ich priemery. Dobre definovaný prierez významne zníži tlakové straty v jednotkách, ktoré chladia vzduch. V klimatickej technológii sa zvyčajne používajú prvky v milimetroch a zodpovedajúce palcové rozmery. Veľkosť a priemer vhodnej rúrky je určený konštrukčnými znakmi klimatického zariadenia, ktorého dýzy a tvarovky potrebujú výrobky iba určitých rozmerov a hrúbky steny.

Odporúčané priemery potrubia

Pre bežne používané systémy platia nasledovné technické odporúčania:

• Medené potrubie na klimatizáciu: Optimálny vonkajší priemer medených trubiek sa pohybuje v rozmedzí 6 až 15 mm, v závislosti od konkrétnej konfigurácie systému a dĺžky potrubnej trasy. Pre 5 kW klimatizáciu je zvyčajne odporúčaný priemer 12-15 mm pre medené potrubie. V rezidenčných klimatizačných zariadeniach sú najčastejšie používané izolované potrubia s priemerom 1/4″ (6.35 mm) a 3/8″ (9.52 mm).
• Plastové potrubie na klimatizáciu: Vzhľadom na odlišné fyzikálne vlastnosti plastových materiálov, ako je nižšia pevnosť a tepelná vodivosť, je vhodné zvoliť väčší priemer v rozsahu 20 až 25 mm, aby sa kompenzovala znížená účinnosť pri transporte chladiva.

Presné dimenzovanie potrubia by mal vždy realizovať odborník na základe projektovej dokumentácie, technických parametrov zariadenia a podmienok konkrétnej inštalácie.

Vplyv dĺžky potrubia na výkon klimatizácie

Okrem správneho priemeru má zásadný vplyv na funkčnosť systému aj dĺžka potrubia. S predlžujúcou sa potrubnou trasou dochádza k strate tlaku a tepelnej energie prenášanej chladivom, čo môže negatívne ovplyvniť chladiaci výkon zariadenia. V prípade nadmerne dlhého potrubia môže dôjsť k zníženiu efektivity prenosu chladiva medzi vnútornou a vonkajšou jednotkou, čo sa prejavuje nielen zníženou výkonnosťou, ale aj zvýšenou energetickou náročnosťou a rýchlejším opotrebovaním kompresora.

Z tohto dôvodu je pri projektovaní inštalácie vhodné navrhovať potrubné vedenie tak, aby bolo čo najkratšie a viedlo čo najpriamejšou trasou. Minimalizácia ohybov, kolien a výškových rozdielov je dôležitá pre zachovanie optimálnych prevádzkových podmienok.

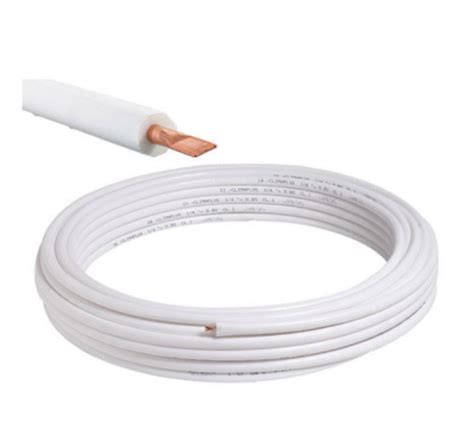

Izolácia potrubia na klimatizáciu

Účinná izolácia predstavuje neoddeliteľnú súčasť kvalitnej inštalácie, pričom má zásadný význam pre zabezpečenie energetickej efektívnosti a prevádzkovej spoľahlivosti celého systému. Potrubie, ktorým prúdi chladivo, musí byť dôkladne izolované, aby sa eliminovali tepelné straty a zabránilo vzniku kondenzácie na jeho povrchu. Kondenzácia vznikajúca na neizolovaných alebo nedostatočne izolovaných potrubiach môže časom viesť k navlhnutiu stavebných konštrukcií, vzniku plesní alebo dokonca k poškodeniu elektronických komponentov klimatizačnej jednotky.

Izolované medené potrubia sú v klimatizačných systémoch kľúčové, pretože prepravujú chladivo medzi vonkajším kompresorom a vnútornými jednotkami. Správna izolácia zaisťuje, že chladivo si počas prepravy udržiava stabilnú teplotu, čo je veľmi dôležité pre efektívne vykurovanie a chladenie. Bez primeranej izolácie by systém musel pracovať tvrdšie, aby dosiahol a udržal požadovanú teplotu, čo by viedlo k vyššej spotrebe energie a zvýšeným účtom za energie.

Na izoláciu potrubia sa najčastejšie používajú flexibilné izolačné materiály s nízkou tepelnou vodivosťou a vysokou odolnosťou voči vlhkosti a mechanickému namáhaniu. Za štandardný materiál sa považuje polyetylénová pena, gélová pena, prípadne elastomérna pena s uzavretou bunkovou štruktúrou, ktorá efektívne zabraňuje prestupu tepla aj prenikaniu vlhkosti. Medené potrubie s izoláciou je schopné odolávať UV žiareniu a ohňu, a tak je ideálne aj do vonkajšieho prostredia.

Správna hrúbka izolácie sa určuje podľa priemeru potrubia, prevádzkovej teploty chladiva a prostredia, v ktorom je potrubie vedené; exteriér si napríklad vyžaduje ešte vyššiu úroveň ochrany. Na trhu je dnes z čoho vyberať, čo sa týka medeného potrubia do klimatizácií a následnej izolácie. Veľmi efektívne sú medené potrubia izolované pružným plastom a penou, no pomerne bežné sú aj kaučukové izolácie. Kvalitná izolácia zaisťuje úroveň bezpečnosti a dlhej životnosti. Cena izolácie taktiež kolíše v závislosti od jej hrúbky a materiálu, no tento cenový rozdiel býva zväčša minimálny.

Armatúry pre potrubie na klimatizáciu

Pri inštalácii potrubia, najmä v prípade medeného vedenia, sú nevyhnutné vhodné armatúry, ktoré zabezpečujú kvalitné a tesné spojenia na odbočkách, zákrutách či pri prechodoch medzi rôznymi priemermi potrubia. Najčastejšie sa využívajú medené alebo mosadzné tvarovky, ktoré vďaka svojim technickým vlastnostiam zvládajú prevádzkové teploty až do +150 °C a tlak do 40 barov.

Výhody medených armatúr

• Výborná korózna odolnosť
• Stabilita materiálu aj pri pôsobení UV žiarenia
• Dlhá životnosť
• Spoľahlivá tesnosť spojov bez únikov chladiva
• Kompaktnosť a široká škála tvarov a veľkostí

Typy spojení potrubia

Spojovanie potrubia sa realizuje dvoma hlavnými spôsobmi:

• Odpojiteľným: Napríklad závitové spoje. Umožňujú rýchlu montáž a ľahkú demontáž, no ich dlhodobá spoľahlivosť môže byť ovplyvnená tepelnou rozťažnosťou a únavou materiálu.
• Neoddeliteľným: Napríklad kapilárne spájkovanie alebo lisované spoje. Poskytujú trvalé a robustné spojenie.

Pri profesionálnej montáži sa voľba armatúr prispôsobuje konkrétnym technickým podmienkam, požiadavkám na servis a predpokladanú životnosť systému. Medené tesnenie (podložka) CU 1/2" SAE alebo CU 5/8" SAE je nenápadný, no veľmi dôležitý diel pre tesné servisné a montážne spoje v HVAC a chladiarenskej technike.

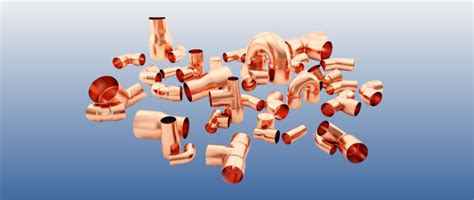

Špeciálne komponenty a tvarovky

Pre správnu montáž a údržbu potrubia je nevyhnutné použiť vhodné typy tvaroviek a špeciálne komponenty. Výber konkrétnych komponentov závisí od spôsobu spojenia (spájkovanie, lisovanie, závit), dimenzie potrubia a prevádzkových požiadaviek. Najčastejšie používané tvarovky zahŕňajú:

• Koleno 90°: Umožňuje vedenie potrubia v pravom uhle, dostupné v spájkovanom aj závitovom vyhotovení.
• Spojka: Na priame spojenie dvoch úsekov potrubia rovnakého priemeru.
• T-kus: Rozdeľuje potrubie na dve vetvy, používa sa pri odvodoch chladiva.
• Adaptér: Slúži na prepojenie potrubí rôznych priemerov, napr. 1/4″-3/8″.
• Redukcia: Komponent na spojenie potrubí s odlišnými závitovými koncovkami.

Závitové tvarovky sa preferujú v miestach, kde je potrebná možnosť budúcej demontáže. Ich nevýhodou je nižšia odolnosť voči mechanickému a tepelnému namáhaniu v porovnaní s trvalými (spájkovanými a lisovanými) spojmi.

Špeciálne komponenty

• Schraderov ventil: Servisný ventil pre napojenie manometrov, evakuáciu a dopĺňanie chladiva.
• Záslepka: Slúži na uzatvorenie potrubia v neaktívnych úsekoch alebo počas údržby.
• Plniace adaptéry: Sada konektorov pre pripojenie na vysokotlakovú aj nízkotlakovú vetvu systému pri doplňovaní chladiva.

Každý typ tvarovky plní špecifickú funkciu, preto je nevyhnutné voliť ich s ohľadom na technické požiadavky konkrétnej klimatizačnej inštalácie.

Význam správnej inštalácie medeného potrubia

Kvalitná inštalácia je prvým krokom k dlhotrvajúcemu potrubiu klimatizácie. Potrubie klimatizácie hrá obrovskú úlohu v jej životnosti, zjednocuje všetky komponenty do jedného systému, čo umožňuje správny priebeh chladenia. Počas pripájania medeného potrubia sa na ňom pomocou nástroja vytvorí pertlový spoj. Montážna diera, ktorú pracovníci urobia kvôli medenému potrubiu, sa môže využiť aj na vedenie napájacieho kábla či dokonca potrubia na odvedenie kondenzu z vnútornej jednotky. Po tom, ako sa cez dieru natiahne medené potrubie a ďalšie káble, je čas vyplniť ju montážnou penou.

Ak technik vykoná inštaláciu nesprávnym spôsobom, v blízkej budúcnosti čakajte problémy. Nesprávne nastavenie môže skončiť únikom plynu, predčasnou koróziou a poškodením vodou. Preto je stávkou istoty, obetovať nejaké peniaze navyše a najať si profesionálneho technika. Na to, ako dlho vydrží klimatizačné potrubie, má vplyv aj izolácia. Zlá izolácia vedie k zvýšenej kondenzácii, v dôsledku čoho sa zvyšuje aj riziko úniku vody a poškodenia stien. Lacné materiály, zlá inštalácia a nesprávna údržba vedú k väčšiemu počtu porúch a k rýchlejšiemu opotrebovávaniu. Bežne vydrží kvalitné potrubie okolo desať až pätnásť rokov.

Vplyv prostredia a klimatických podmienok na potrubie

Pri návrhu a inštalácii potrubia je nevyhnutné zohľadniť aj externé faktory, ako sú klimatické podmienky a umiestnenie systému. Vonkajšie prostredie, predovšetkým vysoká vlhkosť, extrémne teploty či prašnosť, môže výrazne ovplyvniť životnosť potrubia aj jeho spoľahlivosť. V oblastiach s trvalo vlhkým podnebím alebo častými zrážkami je potrebné uvažovať o dodatočnej antikoróznej ochrane (napr. špeciálne nástreky alebo ochranné obaly) a zvýšenej úrovni izolácie, ktorá zabráni kondenzácii na povrchu potrubia, a tým predíde poškodeniu stavebných prvkov.

Vopred uvažovať je potrebné aj o výbere materiálu s vyššou odolnosťou voči vonkajším vplyvom. Typicky sa odporúča medené potrubie s UV stabilizovanou izoláciou. Pri inštalácii vo vnútorných priestoroch s kolísajúcou teplotou alebo vo vykurovaných technických miestnostiach je zasa dôležité riešiť tepelnú rozťažnosť potrubia a správne ukotvenie, ktoré zabráni mechanickému namáhaniu spojov. Zohľadnenie prostredia je kľúčovým predpokladom pre dlhodobú funkčnosť a bezúdržbovú prevádzku klimatizačného systému.

Záverečné odporúčania k výberu potrubia na klimatizáciu

Výber vhodného potrubia je jedným z kľúčových faktorov, ktoré ovplyvňujú celkový výkon a spoľahlivosť klimatizačného systému. V prípade klasických jednotiek je dôležité zvoliť nielen správny priemer a materiál potrubia, ale tiež dbať na kvalitu izolácie, spôsob montáže a prispôsobenie systému konkrétnym podmienkam prostredia. Dôkladné naplánovanie trasy potrubia, použitie kvalitných tvaroviek a profesionálna montáž sú predpokladom pre efektívne, úsporné a dlhodobo bezporuchové chladenie.

Odporúča sa konzultácia s odborníkmi, ktorí vám pomôžu navrhnúť optimálne riešenie šité na mieru vášmu priestoru. Nezabúdajte, že účinné chladenie nie je len výsledkom technických komponentov, ale aj precíznej inštalácie a pravidelnej údržby celého systému.
