Medené potrubie pre podlahové vykurovanie: Komplexný sprievodca

Podlahové vykurovanie je jednou z najkomfortnejších foriem vykurovania budov, pričom jeho princíp spočíva v rovnomernom rozložení tepla prostredníctvom vykurovacích rúr uložených priamo v podlahe. Aby však systém fungoval efektívne, je potrebné dodržať niekoľko technických pravidiel pri návrhu aj samotnej realizácii.

Typy potrubí pre vykurovacie systémy

Pri výbere potrubia pre centrálne vykurovanie je dôležité zohľadniť jeho vlastnosti, použitie a kompatibilitu s ostatnými komponentmi systému. Na trhu existuje viacero typov potrubí, z ktorých každý má svoje špecifické výhody a nevýhody.

V ponuke sa nachádzajú rôzne druhy potrubí, rôznych druhov materiálov a pre rôzne druhy použitia.

Plastohliníkové potrubie (PEX-AL-PEX)

Najbežnejšie potrubie na rozvody kúrenia a vody je plastohliníkové potrubie, niekedy označované aj ako PEX-AL-PEX, najčastejšie s priemerom 16 mm. Plastohliníkové rúry je možné používať na všetky druhy montáže, či už pre radiátorové kúrenie, podlahové vykurovanie, alebo rozvody vody. Výhodou je ich nízka cena, tuhosť a všestranné použitie. Plastohliníkové potrubie je možné na zimu vypustiť, čím sa predchádza riziku zamrznutia.

Pri otázke odporúčaného priemeru PEX-AL-PEX na prepojenie rozdeľovač-kotol, alebo pri riešení pripojenia plynového spotrebiča vzdialeného viac ako 2 metre pomocou dvoch spojených hadíc, je dôležité konzultovať špecifické požiadavky inštalácie.

Pri otázke akú má ohybnosť PEX-AL-PEX 16 potrubie a do akého uhla je možné trubku ohnúť bez prasknutia, je dôležité dodržiavať pokyny výrobcu, ale všeobecne sa dá ohnúť na dĺžke 10 až 15 cm.

Ostatné typy potrubí

Ostatné potrubia používané menej, ako napríklad PEX, PERT, alebo polybutylén, sa používajú častejšie na konkrétne typy použitia. Potrubie z polybutylénu PN3, 70°C je vhodné pre podlahové vykurovanie. PERT býva často považovaný za najviac ohybný.

Medené potrubia: Spoľahlivé a efektívne riešenie

Medené potrubia sú moderným systémom určeným pre výstavbu nových aj rekonštrukciu existujúcich vnútorných vykurovacích inštalácií a rozvodov teplej a studenej pitnej/úžitkovej vody. Ide o najstarší typ rúry používanej pri montáži potrubí po dobu najmenej jedného milénia. Nemajú prakticky žiadne nedostatky, s výnimkou jedného - značnej ceny.

Medené potrubia sú vo všeobecnosti drahšie ako iné druhy potrubí, ako napríklad plast alebo oceľ. Vyššie počiatočné náklady sú však často kompenzované dlhodobými výhodami, ako sú úspory energie, trvanlivosť a nízka údržba. Ak sa však inštalácia vykonáva správne, vysoké náklady na medené potrubie sa vyplatia za mnoho rokov prevádzky bez nákladov na opravu.

Systém KAN-therm Copper

KAN-therm Copper je moderný medený potrubný systém, ktorý je určený pre výstavbu nových aj rekonštrukciu existujúcich vnútorných vykurovacích inštalácií a rozvodov teplej a studenej pitnej/úžitkovej vody. Systém využíva rýchlu a bezpečnú lisovaciu technológiu Press bez potreby spájkovania. Tvarovky sú vyrobené z vysoko kvalitnej medi CU-DHP (CW024A) a bronzu 2.109 v rozsahu priemerov Ø 12-108 mm. Systém je certifikovaný podľa PZH, DVGW, KIWA, OVGW, DNV-GL a SINTEF.

Hlavné výhody systému KAN-therm Copper:

• Rýchla a jednoduchá montáž pomocou technológie Press.
• Presný trojbodový lisovací profil M.
• Široký rozsah priemerov 12-108 mm.
• Funkcia LBP - signalizácia nezlisovaných spojov.
• Vysoká odolnosť voči korózii.
• Minimálne zúženie prierezu - výborné hydraulické vlastnosti.
• Bezpečná montáž bez spájkovania a ohýbania.
• Vysoká estetika hotovej inštalácie.

Montáž bez použitia otvoreného ohňa alebo vysokých teplôt výrazne znižuje riziko požiaru, vďaka čomu je KAN-therm Copper ideálny na rekonštrukcie, opravy starých rozvodov a pamiatkovo chránené objekty. Systém je navrhnutý tak, aby nevyžadoval špeciálne školenia. Práca s KAN-therm Copper je intuitívna a rýchla, čo výrazne šetrí čas aj náklady na montáž.

Vďaka vlastnostiam medi je systém mimoriadne vhodný pre objekty so zvýšenými nárokmi na hygienu a kvalitu, ako sú nemocnice, laboratóriá, zdravotnícke zariadenia, ordinácie či verejné budovy. Nízka tepelná rozťažnosť a elegantný vzhľad umožňujú aj pohľadové inštalácie.

Tvarovky systému KAN-therm Copper sú vybavené tesniacimi O-krúžkami a trojbodovou svorkou typu M, ktorá zabezpečuje mimoriadne pevné a tesné spojenie.

Výhody podlahového vykurovania z medených rúrok

Medené potrubia sú vynikajúcou voľbou pre sálavé systémy vykurovania podlahy kvôli ich vysokej tepelnej vodivosti a odolnosti proti korózii. Môžu rýchlo prenášať teplo z vody na podlahu a zaistiť pohodlnú a rovnomernú teplotu v celej miestnosti. Medená komunikácia funguje dobre v širokom rozsahu teplôt: od -100 ° C do + 250 ° C. Ani po rozmrazení nepraskajú, pri extrémne vysokých teplotách iných potrubí sa neroztopia.

• Rýchly odvod tepla a tepelná odolnosť: Účinok odvodu tepla medenou rúrkou je rýchly, tepelne odolný, dokonca aj v prípade vysokoteplotného prívodu vody nie je stále ovplyvnená životnosť potrubia podlahového kúrenia.
• Odolnosť voči poškodeniu a úniku: Medená rúrka je kovová rúrka, takže nie je ľahké ju poškriabať, nie je ľahké vytekať. Je mimoriadne trvanlivá a silná.
• Odolnosť voči vysokej teplote a vysokému tlaku: Podlahové kúrenie z medených rúrok je odolnejšie voči vysokej teplote a vysokému tlaku v porovnaní s akýmkoľvek bežným plastovým potrubím. Medené rúry bez deštrukcie a deformácie vydržia tlak od 210 do 300 MPa. Schopné udržať silové vlastnosti pod vplyvom tlaku, dosahujúce 200 - 400 atmosfér.
• Dlhá životnosť: Ich životnosť často prekračuje prevádzkovú životnosť domu.
• Vysoká tepelná vodivosť: Medené potrubia sú ideálne pre vykurovacie systémy vďaka ich výnimočnej tepelnej vodivosti. Meď je vysoko účinný vodič tepla, čo znamená, že môže rýchlo prenášať teplo zo zdroja vykurovania do vody alebo vzduchu v systéme. Táto vlastnosť umožňuje rýchle a rovnomerné vykurovanie, čím sa zabezpečí, že váš domov alebo budova dosiahne požadovanú teplotu rýchlo a efektívne.
• Odolnosť voči korózii: Meď je prirodzene odolná voči korózii, čo z nej robí spoľahlivú voľbu pre vykurovacie systémy, ktoré sú vystavené vode a vlhkosti. Táto odolnosť proti korózii tiež pomáha zabrániť hromadeniu mierky a sedimentu v potrubiach, čo môže znížiť účinnosť vykurovacieho systému a spôsobiť zablokovanie.
• Odolnosť voči mrazu: Potrubie sa nerozpadne a nestráca svoje pôvodné vlastnosti, pretože je zamrznuté až štyrikrát.
• Kompatibilita a všestrannosť: Medené rúry sú kompatibilné s rôznymi vykurovacími systémami vrátane sálavého vykurovania podlahy, vykurovania podložiek a vykurovania vynúteného vzduchu. Môžu sa používať s teplou vodou a parným vykurovacím systémom, čo z nich robí všestrannú voľbu pre akýkoľvek dom alebo budovu.
• Ekologickosť: Meď je udržateľný a environmentálny materiál, ktorý je možné recyklovať a znovu použiť.
• Hygienické vlastnosti: Meď má baktericídne vlastnosti. Na povrchu medených rúrok s malým koeficientom drsnosti sa nevytvára žiadny povlak.
• Flexibilita a ťažnosť: Flexibilita a ťažnosť medených rúr umožňuje z nich vybudovať potrubia pre vodou vyhrievané podlahy akejkoľvek zložitosti s použitím minimálneho množstva príslušenstva a zváraných zostáv.

Typy a označenie medených potrubí

Existujú dve veľké skupiny medených rúr: hrubé a tenkostenné. Rúry zahrnuté do prvej skupiny majú zvýšené pevnostné charakteristiky. Vyrábajú sa bezproblémovo a zvarene. Prierez medených rúr môže byť kruhový alebo pravouhlý. Vo vykurovacích systémoch sa spravidla nepoužívajú profilové rúry.

V prípade rúr s hrubými stenami je prierez kruhový, hrúbka steny sa pohybuje v rozmedzí 0,8 - 10 mm. Pri ich výrobe sa používajú rôzne druhy medi: M1, Mp3, Mp1 a ďalšie. Digitálny index tu označuje stupeň čistoty zliatiny. Toto nemá vplyv na vlastnosti samotnej rúry. Tenkostenné rúrky majú hrúbku steny 0,15 až 0,7 mm.

Štátna norma umožňuje meranie medených rúr v metrickom systéme aj v palcoch. V označení prvého uveďte vonkajší priemer a druhý - vnútorný. Rúry používané pri inštalácii vykurovacích systémov sú označené v palcoch.

Na vykonanie vnútorných výmenníkov tepla sa používajú medené rúrky s priemerom do 10 mm. Takýto priemer v kombinácii s vysoko účinným prenosom energie zaručuje maximálnu návratnosť fungovania tohto zariadenia. Rúry 3/8 palca alebo viac sa používajú v samotných vykurovacích systémoch. Poskytujú efektívne vykurovanie s nízkou spotrebou energie.

Špecifiká dekódovania označení

Normatívnym dokumentom definujúcim normy medených rúr používaných na vykurovanie je GOST 617-2006. Stanovujú sa v ňom požiadavky na značku medi, rozsah profilov, hrúbku steny.

Výrobky z medi majú vlastné označenie, dekódovanie, ktoré umožňuje zistiť vlastnosti rúrky:

• Výrobná metóda: Označuje sa písmenami D a G. Prvá indikuje, že potrubie je ťahané za studena. Vyrábajú sa od 1,5 do 6 m. Druhý výrobok sa vyrába lisovaním. Podľa regulačných požiadaviek sa vyrábajú od 1 do 6 metrov.
• Geometria prierezu potrubia: KR - rez v tvare kruhu.
• Presná výroba: Písmená N a P. N - normálne, P - zvýšené.
• Stav materiálu: M, P, T, L, R, Ch. Tieto indexy označujú mäkkú, polopevnú, tvrdú, mäkkú rúrku so zvýšenou ťažnosťou, polotuhú rúrku so zvýšenou pevnosťou a tvrdú rúrku so zvýšenou pevnosťou.
• Dĺžka: ND - index znamená, že potrubie je nedimenzionálne, MD - znamená zmerané potrubie, KD - viacnásobné meranie, BT - v poliach.
• Osobitné podmienky: Y - dĺžka rúry v poliach sa predĺži, B - rúra má zvýšenú presnosť vzhľadom na dĺžku, K - rúra má zvýšenú presnosť zakrivenia.

Na ilustráciu je uvedený príklad: predpokladajme, že na potrubí je označenie vo forme DKRNM 32 x 3 x 3000 M2 B. Môže sa dešifrovať takto: za studena zdeformovaná rúrka kruhového tvaru normálnej presnosti, vyrobená z mäkkej medi, ktorá má vonkajší prierez 32 mm a hrúbku steny 3 mm. Je to odmeraná dĺžka 3 000 mm, vyrobená z medi triedy M2.

Na vykurovanie sa používajú hlavne pevné rúry. Potrubia v mäkkom prevedení sa účelne používajú na zariadenie tepelne izolovanej podlahy, kde je potrebné vykonať veľký počet zákrut. Vo výrobnom procese sa medené rúrky môžu tepelne spracovať a potom sa nazývajú žíhané. Ak je tento krok z procesu vylúčený, na výstupe sa získajú neuzavreté rúrky.

Všetky tri typy medených rúr sú vhodné na usporiadanie súkromných domov, pretože tlak vo vykurovacích okruhoch v nich nikdy nepresahuje hodnoty uvedené aj pre mäkké odrody.

Montáž a pripojenie medených potrubí

Vykurovacie zariadenie z medených rúrok je sprevádzané nákupom rôznych upevňovacích prvkov, konektorov, tvaroviek. Medené rúry sú ľahké, môžu sa rezať, ohýbať a spájkovať.

Pri stavbe medených potrubí sa používajú tvarovky inštalované zalisovaním, lisovaním a zváraním. Najžiadanejšia metóda pripojenia medené potrubie je spájkovanie pri vysokých teplotách pomocou striebro-bronzovej spájky. Rýchla inštalácia sa vykonáva pomocou príslušenstva.

Použitie tvaroviek

Použitie tvaroviek uľahčuje inštaláciu, vyžaduje menšie úsilie a skracuje čas montáže potrubí. Spojenie tohto typu môže byť odnímateľné a jednodielne. Medené rúry sú vhodné pre otvorenú aj skrytú inštaláciu. Pre medené rúry sa najčastejšie vyberajú tvarovky z medi, mosadze a bronzu. Mosadzné tvarovky sú niekedy poniklované, aby im dodali väčšiu silu. Všetky armatúry, bez ohľadu na výrobcu, sú regulované medzinárodnými normami a sú vzájomne zameniteľné.

Typy tvaroviek:

• Ohyby: Sú potrebné na spojenie rúr rôznych úsekov s rohovými spojmi.
• Kríže (T-kusy): Používajú sa pri inštalácii vetiev z hlavného potrubia.
• Spojky: Používajú sa na priamych trasách na spájanie medených rúr rôznych priemerov.
• Aretácia klieští: Používajú sa pri inštalácii automatizácie vo vykurovacom systéme.

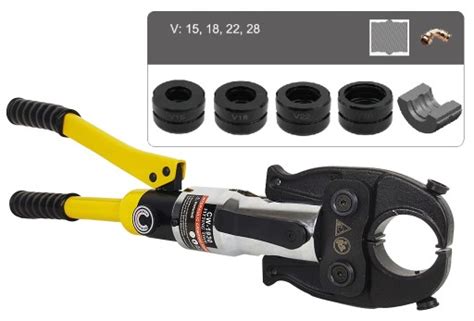

Jednodielne krimpovacie spoje

Jednodielne spojenie je spojenie stlačením. Pretože je meď veľmi ťažká, inštalácia sa vykonáva pomocou lisovacích tvaroviek a lisovacích puzdier. Z hľadiska tesnosti a pevnosti je možné takéto spojenie porovnať s spájkovaním a je odolnejšie ako kompresia. Z vizuálneho hľadiska sú lisovacie tvarovky podobné kapilárnym spájkovým konektorom. Rozdiel je v prítomnosti o-krúžku vyrobeného z vysoko kvalitného polyméru. Aby sa rúrky spojili pomocou lisovacej tvarovky, sú rozrezané na kúsky požadovanej dĺžky, konce sú vyčistené, kalibrované. Potom sa konce zatlačia do konektora a spoj sa zviera pomocou špeciálnych klieští.

Kompresné tvarovky

Existujú 2 typy kompresných tvaroviek - niektoré majú tvrdé a polotuhé rúrky s indexom A, iné označené indexom B spájajú mäkké a polotuhé rúrky. Kovanie obsahuje teleso, krimpovaciu maticu, medený krimpovací krúžok, ktorý sa splošťuje, keď sa naň aplikuje tlak. Tým sa spojenie stáva vzduchotesným a odolným voči vibračnej únave. Pripojenie sa vykonáva podľa rovnakej schémy ako pri inštalácii lisovacích tvaroviek.

Oporné konce segmentov medených rúrok sa vyčistia, geometria sekcie sa skontroluje kalibrom, nasunie sa krimpovací krúžok a konce rúrky sa vložia do armatúry, až kým sa nezastavia. Matica sa najprv utiahne rukou a keď sa rúrka stane nehybnou vo vzťahu ku konektoru, vezmite nástroj a vykonajte vytiahnutie.

Krimpovacie tvarovky typu A sa niekedy používajú nielen na spájanie rúrok vyrobených z pevnej medi, ale aj na výrobky vyrobené z mäkkej medi. V druhom prípade je nosná objímka vložená dovnútra, aby sa zabránilo deformácii koncov rúr.

Pripojenie rúrky na rozdeľovač

Nevyhnutným komponentom na pripojenie vykurovacej trubky na rozdeľovač podlahového kúrenia je adaptér. Niektorí dodávatelia alebo výrobcovia ho tiež zvyknú nazývať zverné šróbenie, pripojovací skrutkový spoj alebo prechodka na rúrku. Vo väčšine prípadov sa skladá z troch častí - prevlečnej matice, zverného krúžku a vnútorného dielu s kužeľom. Každý rozdeľovač pre podlahové kúrenie, nech už je od akéhokoľvek výrobcu má väčšinou jednotlivé hrdlá s vonkajším ¾“ závitom EK (eurokonus). Pripájame sa naň teda adaptérom s vnútorným ¾“ závitom EK.

Postup pripojenia:

1. Navlečte maticu na vykurovaciu rúrku.
2. Nasaďte na koniec rúrky zverný krúžok.
3. Do rúrky vsuňte vnútorný diel s kužeľom.
4. Kužeľ s rúrkou zasuňte do hrdla rozdeľovača.
5. Zaskrutkujte a pritiahnite maticu.

Špecifické aspekty inštalácie

Meď má svoje vlastné individuálne vlastnosti, ktoré spôsobujú prevádzkové aj technické obmedzenia ich použitia. Tieto body sa musia zohľadniť, keď inštalácia vykurovacieho systému. Správna inštalácia je rozhodujúca na zabezpečenie výkonu a dlhovekosti medených potrubí v vykurovacích systémoch. Je dôležité najať kvalifikovaného a skúseného inštalatéra, ktorý je oboznámený s inštaláciou medených potrubí. Potrubia by mali byť nainštalované podľa pokynov výrobcu a miestnych stavebných predpisov, aby sa zabezpečilo bezpečný a spoľahlivý vykurovací systém.

• Mechanické namáhanie: Aj keď sú medené rúrky známe svojou pevnosťou, pokojne odolávajú tlakovým rázom, poklesom teploty a opakovanému zamŕzaniu, ale neznášajú mechanické namáhanie. Preto pri pokládke potrubia by sa mala zabezpečiť ochrana pred otrasmi.
• Teplonosná látka: Nosič tepla, ako je voda, obsahuje piesok a ďalšie suspendované častice. Výsledkom ich vystavenia mäkkej medi je erózia. Aby sa tomuto javu zabránilo, je potrebné do systému zahrnúť filtre na úpravu vody.
• Tvrdosť vody: Kvalita vody vo vašej oblasti môže ovplyvniť výkon medených potrubí v vykurovacích systémoch. Ak je voda kyslá alebo obsahuje vysoké hladiny minerálov, môže spôsobiť koróziu a poškodenie potrubí. Tvrdosť vody tiež ovplyvňuje životnosť potrubia. Hodnota tohto ukazovateľa v miligramoch pod hodnotou 1,42 a nad 3,1 výrazne znižuje ich životnosť. Je dôležité otestovať kvalitu vody a v prípade potreby prijať vhodné opatrenia na ošetrenie vody.
• Spájkovanie: Pripojenie potrubia spájkovaním, treba sa vyhnúť prehriatiu, ktoré nepriaznivo ovplyvňuje silu. Tavidlo, ktoré zostane po spájkovaní, musí byť odstránené, pretože môže spôsobiť koróziu.
• Ohýbanie: Ak chcete ohnúť medenú rúrku, musíte na to použiť špeciálny nástroj. Neúspešne ohnutá rúrka môže byť opravená raz, a potom zostáva iba na odstránenie pokrčenej oblasti.
• Kombinácia materiálov: Ideálnou možnosťou je inštalácia vykurovacieho systému z rovnakých potrubí. Ak to z nejakého dôvodu nefunguje, musíte použiť prechodné armatúry - mosadz alebo bronz. Adaptéry vyrobené z iných materiálov nemôžu poskytovať elektrochemickú kompatibilitu. Aby rúry z iných materiálov nekorodovali pod vplyvom medi, je potrebná určitá postupnosť spojenia takého kombinovaného potrubia vzhľadom na vektor toku vody. Medené rúrky musia byť namontované za prvkami z iných kovov. Pri otázke na prepojenie medzi medenou trubkou 22 a Alplast 20 je potrebné použiť vhodné prechodové tvarovky.
• Skrytá inštalácia: Ak je to plánované zariadenie vykurovacieho systému pri kladení rúrok do steny, musíte použiť medené rúrky v plastovom obale. Plní nielen úlohu tepelnej izolácie, ale chráni aj kov pred zničením.

Návrh podlahového vykurovania

Kvalitný návrh podlahového vykurovania musí zohľadniť niekoľko kľúčových faktorov, aby systém fungoval optimálne a efektívne.

Ukladanie rúr

Existujú dva základné spôsoby ukladania rúr - meandrové a špirálové. Každý z nich má svoje špecifické výhody a je vhodný pre iné typy miestností.

• Meandrové ukladanie: Je najjednoduchším spôsobom montáže. Rúrky sa ukladajú paralelne vedľa seba a následne sa otáčajú pod uhlom 180°. Tento spôsob je výhodný najmä pri miestnostiach s nepravidelným alebo asymetrickým pôdorysom, kde je potrebné prispôsobiť trasu rozvodu rôznym prekážkam a tvarom stien. Nevýhodou meandra je, že teplota vody postupne klesá od vonkajšej steny smerom dovnútra miestnosti.
• Špirálové ukladanie: Je zložitejšie, no prináša rovnomernejšiu povrchovú teplotu podlahy. V tomto prípade sa rúrky ukladajú tak, že prívod aj spätné vedenie prechádzajú popri sebe. Tým sa eliminuje výrazný pokles teploty a zabezpečuje sa stabilnejšie rozloženie tepla po celej ploche. Špirálový systém je vhodný najmä do väčších miestností s pravidelným pôdorysom. Výhodou je aj možnosť použiť väčšie priemery rúr, keďže oblúky sa vytvárajú pod uhlom 90° a ohýbanie rúr je menej náročné.

Dĺžka okruhu a rozostupy

Jedným z najdôležitejších faktorov pri návrhu podlahového vykurovania je maximálna dĺžka jedného vykurovacieho okruhu. Odporúča sa, aby dĺžka nepresiahla 100 metrov, v niektorých prípadoch možno uvažovať až o 120 metroch, no to je skôr výnimka. Ak by bol okruh dlhší, vznikajú problémy s rovnomerným rozložením teplôt, ale aj so zvýšenými tlakovými stratami. V praxi to znamená, že cirkulujúca voda by nemusela rovnomerne vykurovať celú plochu a časť podlahy by zostala chladnejšia.

Kvalitný návrh podlahového vykurovania musí zohľadniť aj rozostupy medzi jednotlivými rúrkami. Tie sa zvyčajne pohybujú od 100 do 300 milimetrov. Rozostup ovplyvňuje povrchovú teplotu podlahy - čím sú rúrky bližšie pri sebe, tým vyššia je teplota povrchu. Pri obvodových stenách, ktoré sú vystavené vyšším tepelným stratám, sa odporúča rozostup zmenšiť. Tým vzniká takzvaná okrajová zóna, ktorá eliminuje studené sálanie od stien a zvyšuje komfort v miestnosti.

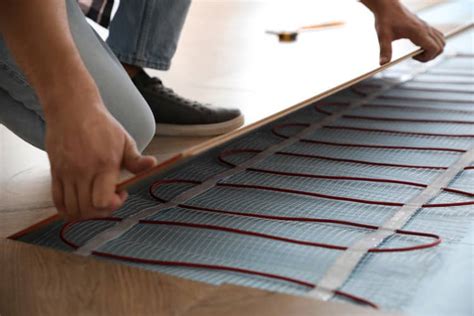

Tepelná izolácia a dilatačné škáry

Hrúbka a kvalita tepelnoizolačnej vrstvy pod vykurovacou plochou majú zásadný vplyv na efektivitu celého systému. Čím lepšia je izolácia, tým menšie sú tepelné straty smerom nadol. Ak sa pod vykurovanou miestnosťou nachádza nevykurovaný priestor, strata tepla by nemala prekročiť desať percent celkového výkonu. Pri otázke na priemer izolácie na plastohliníkovú rúru 20x2 je potrebné zvoliť vhodnú hrúbku izolácie pre optimálnu tepelnú účinnosť. Najhrubšiu stenu izolácie na potrubia viete dodat len 9mm. Keby ste chceli hrúbku steny 20mm, tak taká hrúbka 20 mm nie je štandardne dostupná. Hlavné rozvody od kotla k rozdeľovaču umiestňujeme do spodnej vrstvy prídavnej izolácie.

Pri väčších plochách je nevyhnutné počítať s dilatačnými škárami. Maximálna plocha jedného okruhu by nemala presiahnuť 25 m² a žiadny rozmer nesmie byť väčší ako šesť metrov. Dilatačná škára rozdeľuje väčšie plochy tak, aby sa predišlo poškodeniu podlahy pri jej tepelných pohyboch.

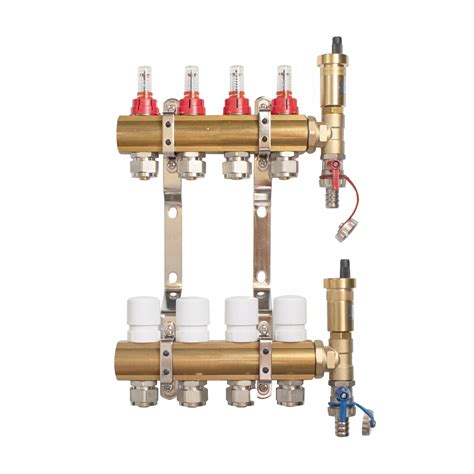

Rozdeľovač a regulácia

Rozdeľovač je centrálnym bodom systému podlahového vykurovania. Mal by byť umiestnený tak, aby vzdialenosti ku všetkým napojeným okruhom boli približne rovnaké. Tým sa zabezpečí vyrovnaný hydraulický odpor a stabilná prevádzka. Pre väčšie miestnosti sa odporúča navrhnúť samostatný vykurovací okruh, aby bolo možné lepšie regulovať teplotu a dosiahnuť rovnomernejšie rozloženie tepla.

Pri navrhovaní podlahového vykurovania je dôležité vychádzať z rovnakej strednej teploty vykurovacej vody pre všetky miestnosti. Tým sa zjednoduší regulácia a zabezpečí sa, že každý okruh bude pracovať s rovnakými podmienkami. Ak by jednotlivé miestnosti vyžadovali rozdielne teploty, bolo by potrebné nastavovať rozdeľovač pre každý okruh zvlášť, čo by systém zbytočne komplikovalo.

V ponuke sa nachádzajú aj regulácie vykurovania, vrátane akumulačnej nádoby a trojcestného ventilu DDC, napájaného 24V a ovládaného jednosmerným napätím 0-10V.
