Keď vám elektrikár povie, že potrebujete „vypínač s radením 5“, „schodiskový prepínač“ alebo „spínač radenia 1/0+1“, môže to znieť ako komplikovaná cudzia reč. Nezúfajte, nie ste v tom sami! Väčšina ľudí, ktorí sa púšťajú do stavby či rekonštrukcie bývania, sa v spleti odborných termínov elektroinštalácií spočiatku vôbec neorientuje. Určite sa už aj vám stalo, že ste uvažovali o kúpe nových alebo výmene starých vypínačov. Pre prvotný prieskum ste využili internet a natrafili ste na mnoho pojmov ako je spínač, stmievač, striedavý či krížový prepínač, spínač číslo 1, 2 - x. Ale vy ste predsa hľadali klasický vypínač, tak ako si vybrať?
Preto sme pre vás pripravili zrozumiteľný prehľad najpoužívanejších typov vypínačov, ich označení a možností použitia v domácnosti. V článku nájdete prehľad najčastejších radení spínačov.
Základné časti vypínača a význam radenia
Vypínač je vlastne ručne ovládaný mechanický spínač, ktorý slúži na zapínanie a vypínanie osvetlenia. Každý vypínač sa skladá zo strojčeka, klapky a rámika:
- Strojček je jadro - mechanizmus, ktorý zabezpečuje technické fungovanie vypínača.
- Klapka je časť, ktorú ovládame prstami pri obsluhe vypínača.
- Rámik zakrýva skrutky a prechod medzi stenou a klapkou.
Každý vypínač má svoje špecifické označenie, tzv. radenie, ktoré sa označuje medzinárodne normalizovanými číslami. Radenie vypínača určuje, ako konkrétny spínač funguje - či ovláda jeden alebo viac svetelných okruhov, z jedného alebo viacerých miest a či má orientačné alebo signalizačné podsvietenie. Tieto čísla určujú, akú funkciu konkrétny spínač plní a ako sa bude správať v elektroinštalácii.
Prehľad najčastejších radení vypínačov a ich použitia
Nižšie nájdete niekoľko najpoužívanejších schém zapojenia spínačov. Pomôžu vám predstaviť si, ako jednotlivé radenia fungujú v praxi.
Radenie 1: Jednopólový vypínač
Najčastejšie sa stretávame s jednoklávesovým vypínačom radenia 1. Je to najbežnejší typ vypínača nazývaný aj jednopólový alebo jednopáčkový. Jeho inštalácia je nenáročná, a preto je aj najjednoduchší na výmenu. Funkcia je veľmi jednoduchá: zapne a vypne dané svietidlo z jedného miesta (jednotlačítkový). Slúži na vypínanie a zapínanie svetla z jedného miesta. Po prepnutí zostáva spínač v danej polohe. Tento typ vypínača nájdete najmä v miestnostiach s jedným vchodom, ako sú toaleta, kúpeľňa či komora. Biely jednopólový vypínač TESLA Štandard je vhodný na inštaláciu do prístrojovej krabice v interiéri. Používa sa na ovládanie svietidiel, klimatizácie a ventilácie, nástenných ohrievačov a iných spotrebičov.
Ak na vypínači nájdete označenie 1N, ide o rovnaký typ vypínača, avšak má navyše prípravu na podsvietenie alebo signalizáciu chodu zariadenia. Radenie 1So označuje spínač jednopólový s orientačnou tlejivkou (So), ktorá svieti pri vypnutom svetle a pomáha nájsť vypínač v tme. Podobne 1S znamená signalizačnú tlejivku. To znamená, že vo vypnutom stave môže svietiť malá kontrolka, ktorá vám v tme pomôže nájsť vypínač.
Radenie 2: Dvojpólový vypínač
Vypínač č. 2 je jednopáčkový vypínač, ktorý je vlastne dvojpólový, pretože zapína a rozpína dva kontakty zároveň. Je to ako keby boli dva nezávislé vypínače č. 1 v jednom vypínači pod jedným krytom spoločne ovládané. Dvojpólový vypínač má dva vstupy a výstupy. Funguje rovnako ako vypínač č. 1. Má jednu ovládaciu klapku a ovláda dva vodiče alebo obvody súčasne. Vyznačujú sa vyššou prúdovou zaťažiteľnosťou 16 alebo 20A, kvôli ich použitiu najmä pri vypínaní varnej dosky alebo sporáka.
Radenie 5: Sériový (lustrový) vypínač

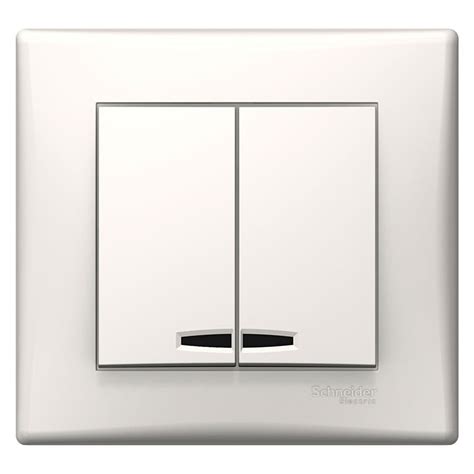

Veľmi často sa stretnete aj s tzv. lustrovým vypínačom, označeným ako radenie 5. Tento vypínač pripomína jednoduchý vypínač, no má dve samostatné klapky. Je to dvojpáčkový vypínač, ktorý ovláda dve svetlá z jedného miesta. Nazýva sa aj sériový alebo lustrový vypínač a slúži na vypínanie a zapínanie dvoch svetiel z jedného miesta. Je v podstate zdvojeným vypínačom č. 1 a umožňuje ovládať dva nezávislé obvody. Každá z klapek ovláda vlastný svetelný okruh, napríklad jednotlivé časti lustra či viacero svetiel v jednej miestnosti. Najčastejšie sa používa v obývacích izbách, spálňach alebo v kuchyni, kde je potrebné ovládať rôzne svetelné zóny. Používa sa najmä v obývačkách, kúpeľniach alebo halách.
Príklad použitia vypínača 5 je v spojenej kuchyni s jedálňou, kde jedna páčka ovláda samostatné svetlo v kuchyni a druhá páčka samostatné svetlo nad jedálenským stolom. Ak potrebujete ovládať dve svetlá z jedného miesta (napríklad luster s dvoma sekciami), použite sériový prepínač č. 5.
Radenie 6: Striedavý (schodiskový) prepínač
Na ovládanie jedného svetelného okruhu z dvoch rôznych miest (napríklad z oboch koncov schodiska alebo v chodbách s dvomi vstupmi) sa používa tzv. schodiskový prepínač, označený číslom 6. Je to jednopáčkový vypínač, nazýva sa aj schodiskový alebo chodbový. V praxi to znamená, že jedným vypínačom svetlo zapnete a druhým môžete na inom mieste vypnúť. Využíva sa na schodiskách a dlhých priechodných chodbách, kde je potrebné svetlo rozsvietiť na jednom mieste a zhasnúť na druhom. Jeho využitie je obľúbené aj v spálňach - jeden vypínač je pri dverách, druhý pri posteli. Na ovládanie jedného svetla z dvoch miest použite dva prepínače č. 6 (striedavé) - jeden na každom konci chodby alebo schodiska. Po vypnutí jedného výstupu je možné ho využiť ako vypínač č.
Radenie 7: Krížový prepínač

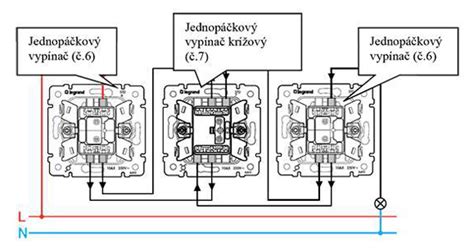

Ak potrebujete ovládať jedno svetlo z troch alebo viacerých miest súčasne, využijete vypínač označený číslom 7. Tento prepínač funguje ako „prostredník“, ktorý sa zapája medzi dva schodiskové prepínače (radenie 6). Je to jednopáčkový vypínač, ktorý sa vždy používa spoločne s vypínačmi č. 6. Vypínač č. 7 sa používa iba v schodiskových systémoch, keď chceme jedno svetlo ovládať z viac ako dvoch miest (2x vypínač č. 6), treba ho zaradiť vždy medzi vypínače č. 6. Medzi dvojicu striedavých prepínačov č. 6 je možné zaradiť ľubovoľný počet vypínačov č. 7. Tento vypínač sa používa pre zapínanie/vypínanie jedného svietidla (obvodu) z tretieho a ďalšieho miesta. Využíva sa najmä na schodiskách a chodbách spolu so striedavými prepínačmi. Ideálne je to napríklad pre dlhé chodby, väčšie miestnosti alebo priestory s viacerými vstupmi. Na začiatok a koniec obvodu použite spínače č. 6, medzi ne vložte jeden alebo viac prepínačov č. 7 (krížových).
Tlačidlá: Impulzné ovládanie
Tlačidlo je jednopáčkový vypínač č. 1, ktorý sa vracia pomocou strunky do východiskovej polohy. Existuje aj označenie 1/0, čo značí takzvané „tlačidlo“. Tento typ vypínača nemá fixnú polohu - po stlačení sa ihneď vráti do pôvodného stavu. Používa sa na zopnutie spotrebičov, ktorým stačí impulz na ich chod ako napríklad zvončeky, žalúzie, ventilátory, automaty, časovače. Využitie má najmä tam, kde je potrebné iba krátkodobé zopnutie elektrického obvodu, ako napríklad pri ovládaní zvončeka pri vchode do domu či bytu, alebo pre krátke spustenie ventilátora v kúpeľni. Tlačidlá sa využívajú pre spustenie ventilátorov v kúpeľniach a na toaletách, pre schodiskové automaty v panelákoch a bytovkách, na ovládanie žalúzií a podobne. Podobne aj pri tlačidle existuje variant s podsvietením označovaný ako 1/0N.
Ako zapojiť ventilátor/svietidlo do kúpeľne | Konfigurácia pre elektrický obvod s 1 alebo 2 spínačmi
Kombinované a dvojité vypínače
V prípade potreby môžete vypínače s rôznymi radeniami skombinovať do jedného mechanizmu. Takým príkladom je vypínač 6+6, ktorým môžete ovládať dva nezávislé okruhy z dvoch rôznych miest, alebo vypínač 6+1, ktorý nájde svoje využitie v chodbe, kde jednou klapkou ovládate osvetlenie chodby z viacerých miest a druhou napríklad svetlo na WC či v špajzi. Označenie 5B a 6+6 používané rôznymi výrobcami predstavuje rovnaký typ prístroja - dvojitý schodiskový prepínač (dva striedavé prepínače č. 6 v jednom ráme).
Ďalšou možnosťou sú špeciálne kombinácie, napríklad 1/0+1/0 s pružnými klapkami, ktoré sa využívajú na ovládanie žalúzií, alebo 1/0+1, ktorý umožňuje kombináciu ovládania svetla a ventilátora, čo oceníte predovšetkým v kúpeľniach.
Pre lepšiu prehľadnosť prinášame súhrnnú tabuľku základných typov vypínačov:
| Radenie | Názov (často používané) | Počet pák/klapiek | Funkcia | Typické použitie |
|---|---|---|---|---|
| 1 | Jednopólový | 1 | Zapína/vypína 1 svetelný okruh z 1 miesta | Toaleta, komora, kúpeľňa (pri vhodnom krytí) |
| 1S/1So/1N | Jednopólový so signalizáciou/orientáciou | 1 | Ako č. 1, s podsvietením (signalizuje stav/pomáha nájsť) | Chodby, tmavé miestnosti |
| 2 | Dvojpólový | 1 | Zapína/rozpína 2 kontakty súčasne | Spotrebiče s vyššou záťažou (sporák, varná doska) |
| 5 | Sériový, lustrový | 2 | Zapína/vypína 2 nezávislé svetelné okruhy z 1 miesta | Obývačky, haly, kúpeľne (pri vhodnom krytí) |
| 6 | Striedavý, schodiskový, chodbový | 1 | Zapína/vypína 1 svetelný okruh z 2 miest | Schodiská, dlhé chodby, spálne (pri posteli a dverách) |
| 7 | Krížový | 1 | Zapína/vypína 1 svetelný okruh z 3 a viac miest (medzi dvoma č. 6) | Veľké chodby, dlhé schodiská |
| 1/0 (Tlačidlo) | Tlačidlo | 1 (alebo 2) | Impulzné zopnutie (vráti sa do východiskovej polohy) | Zvončeky, žalúzie, ventilátory (v kúpeľniach, WC) |
Vypínače v kúpeľni a vlhkých priestoroch: Krytie IP a bezpečnosť

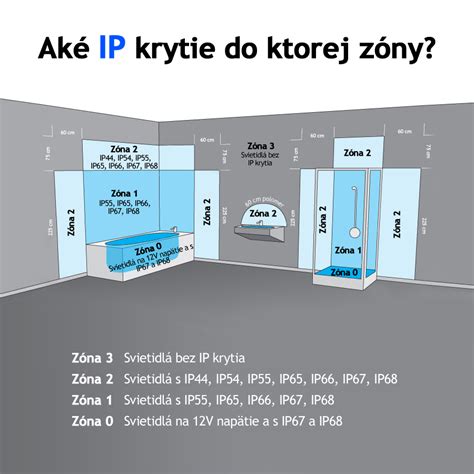

Čo sa týka kúpeľne, odporúča sa využitie vypínačov s vyšším krytím. Rovnako ako svietidlá aj vypínače využívajú krytie IP. Do vonkajších priestorov siahajte po vypínačoch s vyšším krytím (IP44), ktoré sú odolné voči vonkajším podmienkam. Avšak ak dodržíte určité podmienky, môžete využiť aj obyčajné vypínače a zásuvky. Napríklad Biely dvojtlačítkový vypínač Evian je kompletný spínač na ovládanie dvoch svetiel z jedného miesta, avšak výrobca uvádza, že je vhodný do interiéru s výnimkou vlhkých miestností. To znamená, že aj keď lustrový vypínač (radenie 5) môže byť funkčne vhodný do kúpeľne na ovládanie dvoch svetelných okruhov, je kľúčové zvoliť konkrétny produkt s adekvátnym IP krytím pre vlhké prostredie kúpeľne, alebo ho umiestniť mimo priamej zóny striekajúcej vody.
Pri ovládaní žalúzií alebo roliet používajte spínače s blokovaním, aby nikdy neboli zároveň zopnuté smery „hore“ a „dole“.
Upozornenie: Schémy a rady v tomto článku slúžia na orientáciu. Pri návrhu elektroinštalácie sa riaďte projektom a platnými normami (napr. STN EN). Výmenu krytov a rámikov zvládne aj zručný používateľ, ale zásahy do elektroinštalácie a zapojenie spínačov by mal vždy vykonávať kvalifikovaný elektrikár. Nezabúdajte, že pri výbere elektroinštalačných prvkov je potrebné dbať na ich kvalitu a bezpečnosť. Slovenský trh je v súčasnosti zaplavený mnohými nekvalitnými výrobkami, ktoré môžu niesť falošné certifikáty. Preto je dôležité vyberať produkty od overených a certifikovaných výrobcov.
