Kanalizačný systém je nevyhnutnou súčasťou každej stavby, hoci je zväčša skrytý pred našimi očami. Aby systém fungoval spoľahlivo a bez zápachu, je kľúčové porozumieť základným princípom, materiálom a správnemu spôsobu spájania jednotlivých komponentov, vrátane špecifických situácií, kedy sa stretávame s potrubím bez hrdla.

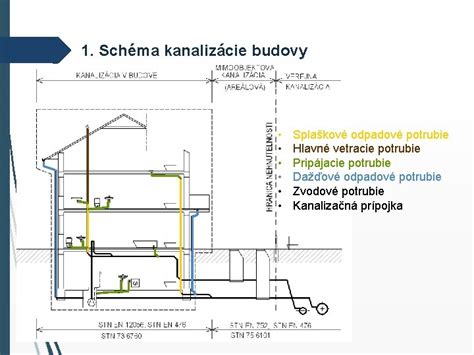

Základné delenie kanalizačného potrubia
V domovej kanalizácii rozlišujeme potrubie podľa jeho funkcie a umiestnenia:
- Pripojovacie potrubie: Vede od zařizovacích předmětů do odpadního (svislého) potrubí.
- Odpadní (svislé) potrubí: Odvádí splaškovou vodu svislým směrem.
- Větrací (odvětrávací) potrubí: Slouží k odvádění plynů a zápachu z kanalizace do volného ovzduší a zároveň k vyrovnávání tlaků v potrubí.
- Svodné (ležaté) potrubí: Nachází se pod podlahou nejnižšího podlaží a napojuje se na kanalizační přípojku.
Potrubie bez hrdla a spôsob montáže
Pri inštalácii kanalizácie sa bežne stretávame s tvarovkami a rúrami vybavenými hrdlom pre jednoduché zasúvanie. Avšak, v praxi existujú aj trubky vo forme „tuby“, teda bez hrdiel. Tieto komponenty vyžadujú špecifický prístup pri spájaní.
Ako spájať potrubie bez hrdla?
Trubky ani tvarovky k sebe nelepte. V prípade, že nemajú trubky hrdlo, tak je spojujte pomocou přesuvek, spojek dvouhrdlých a samostatných hrdel. Pre zaistenie tesnosti a ľahšiu manipuláciu je vhodné použiť montážne mazivo.
Rozdiel medzi HT a KG systémom
Pre správny výber potrubia je zásadné vedieť, či bude vystavené mechanickému zaťaženiu:
- HT trubky (šedé): Používají se pro připojovací, větrací a odpadní potrubí uvnitř domu. Nesmí být použity do země.
- KG trubky (oranžové): Jsou určeny na venkovní rozvody a svodné potrubí, mají vysokou odolnost a jsou přizpůsobeny mechanickému zatížení v zemi.
| Typ potrubia | Použitie | Farba | Uloženie v zemi |
|---|---|---|---|
| HT | Vnútorná kanalizácia | Šedá | Nie |
| KG | Vonkajšie rozvody/svody | Oranžová | Áno |
Dôležité parametre pri návrhu
Výber správneho typu kanalizačných trubiek je pri rekonštrukcii i realizácii novej domovej kanalizácie stěžejní. Pri návrhu je nutné zohľadniť:
- Kruhová tuhosť (SN): Vyjadřuje odolnost potrubí vůči deformacím. U KG trubek se nejčastěji používají ty s hodnotou SN4, pod vozovkami pak SN8.
- Sklon potrubí: Minimální spád svodného potrubí odvádějící splaškové vody je 2 %, u připojovacího potrubí je to minimálně 3 %.
- Dimenzovanie (DN): Určuje jmenovitou světlost potrubí. Například u trubky DN 200 je vnitřní průměr trubkové části 190 mm a vnitřní průměr nátrubkové části 200 mm.
Správné svařování trubek a tvarovek z PPR a PP-RCT
Ak si budujete kanalizačné potrubie vlastnými silami, nezabudnite, že správna montáž bez zbytočného lepenia a použitie vhodných spojovacích prvkov (presuviek) je základom pre dlhodobú funkčnosť a tesnosť celého systému.
