Komplexný sprievodca ležatým potrubím a odpadovými tvarovkami: Od výberu po renováciu

Kanalizačné potrubie je neoddeliteľnou súčasťou každého domu, napriek tomu býva pri návrhu aj realizácii často podceňované. Správna voľba materiálov a tvaroviek má zásadný vplyv na funkčnosť, životnosť aj hlučnosť kanalizácie. Každá domácnosť produkuje množstvo splaškových vôd, ktoré vznikajú počas každodenných bežných činností. Či už ide o splašky z toaliet, umývadiel, vaní, sprchových kútov, umývačiek riadu, drezov alebo práčok, všetky ich treba z domácnosti odviesť a zlikvidovať v súlade s platnou legislatívou.

Vodovodné, kanalizačné systémy aj zavlažovacie systémy či priemyselné aplikácie si dnes bez plastového potrubia nevieme predstaviť. Je to pre jeho vlastnosti, vďaka ktorým odoláva korózii a chemikáliám. Za zmienku stojí rozhodne aj prívetivá cena. Správne navrhnuté a nainštalované odpadové potrubie, najmä v kritickej fáze jeho uloženia nad základovou doskou, je základom pre bezproblémové fungovanie celého systému vnútornej kanalizácie a dlhodobú ochranu stavby. Tento článok sa detailne zameriava na kľúčové aspekty inštalácie odpadového potrubia, výber materiálov, skúšky tesnosti a prevenciu budúcich problémov, ako je napríklad prenikanie zápachu alebo hluk.

Plastové potrubia: Moderné riešenie pre kanalizáciu

V modernej výstavbe dnes jednoznačne dominujú plastové kanalizačné rúry a tvarovky, ktoré postupne nahradili tradičné materiály. Dôvodom je ich nízka hmotnosť, jednoduchá a rýchla montáž, dlhá životnosť a vysoká odolnosť voči chemickému aj mechanickému namáhaniu. Plastové potrubie navyše dobre tesní, je odolné proti usadzovaniu nečistôt a výrazne znižuje riziko netesností či havárií.

Výhody plastového potrubia

Plastové odpadové systémy sú vďaka svojim vlastnostiam veľmi obľúbené. V ponuke PIPELIFE SLOVAKIA s.r.o. nájdete rôzne typy.

• Nízka hmotnosť: Kanalizačné systémy z plastu vám vďaka malej hmotnosti ušetria prostriedky na dopravu a ťažké stroje. Navyše sú vyrábané už od rozmerov DN 32 a vonkajšie odpadové systémy KG od DN 110. Možno ich teda využiť nielen pri väčších stavebných dĺžkach, ale aj v prípade potreby malých rozmerov.
• Rýchle a jednoduché spájanie: Výhodou plastových rúrok je možnosť spájania pomocou násuvných hrdiel s tesnením. Hrdlá sú tesnené elastomérovým krúžkom, čo urýchľuje montáž na rozdiel od lepených či zváraných systémov. Spoje sú vyvinuté tak, aby po ich správnom spojení vydržalo potrubie až 100 rokov. Odolajú tak aj náročnejším podmienkam pri pohyboch pôdy. Jazýčkové tesniace krúžky sú vložené v drážkach hrdla a zaručujú vodotesnosť systému pre tlaky do 0,05 MPa (tlak 5 m vodného stĺpca, tesní aj vtedy, pokiaľ v ňom vznikne podtlak bežných hodnôt).
• Jednoduché rozlišovanie: Plastové potrubie ľahko a rýchlo rozlíšite podľa typického zafarbenia. Vnútorné plastové kanalizácie sú sfarbené do tmavo šedej (HT systém), svetlo šedej (Skolan Safe) a modrej (Ultra dB). Vonkajšie odpadové rúrky nájdete v klasickej oranžovej (KG systém) a v nezvyčajnej zelenej farbe (KG 2000 Polypropylén). Rúry majú šedú farbu. Tvarovky majú šedú farbu. Kanalizačné rúry KG sa vyrábajú v oranžovej farbe, sú určené na odvádzanie odpadových vôd zo stavby.
• Odolnosť plastového potrubia: Plasty sú odolné proti vonkajším vplyvom, čo zaručuje ich dlhú životnosť. Vďaka svojej pružnosti dobre odolávajú proti prasknutiu, napr. pri pohyboch či zosadnutí pôdy aj v náročnejšom teréne. Kanalizačné potrubie z polypropylénu sa vyznačuje vysokou teplotnou aj chemickou odolnosťou. Niektoré plastové rúrky (napr. PEX) majú schopnosť expandovať a kontrahovať bez poškodenia, čo zvyšuje ich odolnosť voči prasknutiu pri zamrznutí vody vo vnútri.
• Nízky odpor a ľahká údržba: Vďaka veľmi malému odporu vnútorného trenia poskytujú systémy Osma maximálne priaznivé podmienky na prúdenie vody. Hladké vnútorné steny znemožňujú usadzovanie nečistôt, preto odpadá náročné a nákladné čistenie potrubia.
• Pevnosť a dlhá životnosť: Vysoká pevnosť, kvalitné použité materiály aj výrobné technológie by mali zaistiť dlhú životnosť a spoľahlivú prevádzku až na 100 rokov.
• Estetika a odhlučnenie plastových rúrok: Pre lepší estetický vonkajší vzhľad sú novo dostupné aj biele rúrky a tvarovky systému HT Weiss. V prípade potreby odhlučnenia kanalizácie aj tiché systémy Ultra dB a Skolan Safe, kde bola nameraná hodnota iba 20 dB.
• Ekologickosť: Vďaka kvalite PVC a iných materiálov odpadových systémov Osma sú všetky rúry a tvarovky takmer 100% recyklovateľné. Ani pri vyšších teplotách neuvoľňujú do vody a pôdy žiadne škodlivé látky.

Typy plastových materiálov a systémov

Pri výbere materiálu vždy zohľadnite, či ide o vnútornú alebo vonkajšiu kanalizáciu - nie každý typ plastu je vhodný pre všetky podmienky. Rozmery sú konkretizované normou STN EN 1451.

• PVC (polyvinylchlorid): Obľúbené pre svoju univerzálnosť a cenovú dostupnosť. PVC rúrky nájdete v systéme KG.
• PP (polypropylén): Vyniká vyššou tepelnou a chemickou odolnosťou. Hlavnou surovinou pre väčšinu produktov Osma je polypropylén s dlhodobou teplotnou a chemickou odolnosťou.
• PE (polyetylén): Cenou a parametrami podobné PP, vyznačuje sa pružnosťou.

Na predajni nájdete odpadové rúry v priemeroch 32, 40, 50, 63, 75 a 110 mm. Kanalizačné rúry KG sa vyrábajú v oranžovej farbe, sú určené na odvádzanie odpadových vôd zo stavby. V predajni ponúkame KG rúry, hrdlá, čistiace kusy, kolená, odbočky, presuvky, redukcie, zátky, ale tiež náhradné tesnenia. Plastové odpadové systémy aj všetok sortiment firmy Osma, ale aj ďalších výrobcov zakúpite v našich Inštalatércentrách.

Vnútorná kanalizácia: Potrubie HT

Pre rozvody odpadovej vody vnútri budov sa štandardne používa tzv. HT potrubie, typicky v sivom prevedení, ktoré je navrhnuté na vedenie kanalizácie v stenách, podlahách, podhľadoch aj inštalačných šachtách. Rúry a tvarovky spoznáte podľa šedej farby. Vyrába sa v priemeroch približne od 32 do 150 mm a v rôznych dĺžkach, takže sa ľahko prispôsobí dispozícii domu aj napojeniu zariaďovacích predmetov. Medzi jeho hlavné výhody patrí nízka hmotnosť, jednoduchá montáž pomocou hrdlových spojov s tesnením a dobré vlastnosti pri tlmení hluku prúdiacej vody. Je však zásadné počítať s tým, že HT potrubie nie je určené na uloženie do zeme - nie je konštruované na zaťaženie okolitou zeminou ani podmienky mimo objektu, a preto sa pre vonkajšiu kanalizáciu používajú iné, odolnejšie typy rúr. Systém sa používa pre pripojovacie, vetracie, odpadové, dažďové alebo odtokové potrubia. PLAST BRNO HT Rúra Odpadová 110 x 2,7 - 500 mm: Kanalizačné rúry a tvarovky Plast Brno sú certifikované pre rozvody vnútornej netlakovej kanalizácie. Použitie vysoko kvalitného polypropylénu pri výrobe umožňuje používať systém HT-PP tvaroviek a rúr všade tam, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť všetkých komponentov. HTEM odpadové rúry a HT-PP tvarovky sú určené na odvádzanie všetkých druhov odpadových vôd vnútornej netlakovej kanalizácie vo vnútri domov (a to aj na ich vonkajších stenách) a v priemyselných stavbách a taktiež ako odvetrávacie potrubie odpadových systémov.

Vonkajšia kanalizácia: Potrubie KG

Keď kanalizácia opustí dom a smeruje do zeme, prichádza na rad potrubie KG, ktoré ľahko spoznáte podľa typickej červenohnedej farby. Práve tieto rúry sú určené pre ležaté zvody a vonkajšiu kanalizáciu medzi domom a napojením na verejnú sieť alebo žumpu. KG potrubie je konštruované tak, aby bez problémov zvládlo tlak okolitej zeminy, vlhkosť aj dlhodobú prevádzku v podloží, kde nie je priestor na kompromisy. Vyrába sa najčastejšie od priemeru DN 110 vyššie, čo pokrýva bežné potreby rodinných domov, a pri správnej pokládke sa stáva nenápadným, ale veľmi spoľahlivým základom celej vonkajšej kanalizácie.

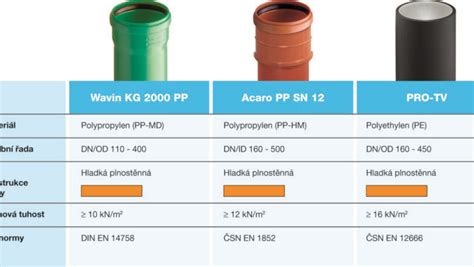

PVC vs. PP: Podobné na pohľad, iné v praxi

Na prvý pohľad môžu potrubia z PVC a PP vyzerať takmer totožne, v praxi sa však ich vlastnosti a využitie výrazne líšia. Zatiaľ čo PVC je overeným a cenovo dostupným riešením pre bežné použitie, polypropylén (PP) ponúka vyššiu technickú odolnosť a lepšie zvláda náročnejšie prevádzkové podmienky. Práve preto sa PP potrubie často využíva tam, kde je kanalizácia viac zaťažovaná, napríklad častým vypúšťaním horúcej vody alebo vyššími nárokmi na životnosť a spoľahlivosť systému.

• Vyššia teplotná odolnosť - PP lepšie znáša horúcu vodu bez deformácií.
• Väčšia chemická odolnosť - vhodné pre agresívnejšie odpadové vody.
• Vyššia húževnatosť - odolnejšie voči nárazom aj mrazu.
• Dlhšia životnosť v náročnej prevádzke - ideálne pre technicky zaťažené miesta.

Tiché kanalizačné potrubie a komfort bývania

Hluk prúdiacej vody v kanalizácii dokáže výrazne narušiť pohodu v dome, najmä v poschodových stavbách, kde sú rozvody vedené cez obytné miestnosti alebo spálne. Práve preto sa čoraz častejšie používa tiché kanalizačné potrubie, ktoré je navrhnuté tak, aby minimalizovalo prenos zvuku pri splachovaní a odtoku vody. Tieto systémy bývajú viacvrstvové, často s prímesou minerálov, a v kombinácii so správnym kotvením a oddelením od konštrukcií domu dokážu hluk výrazne utlmiť. Výsledkom je pokojnejší interiér a výrazne vyšší komfort každodenného bývania, ktorý oceníte najmä večer alebo v noci. Ani najlepšie tiché potrubie nefunguje správne, ak je nesprávne uchytené alebo použité na nevhodnom mieste - kombinácia správneho materiálu a kvalitnej montáže je kľúčom k tichej kanalizácii.

Kanalizačné systémy, ktoré eliminujú hluk z kanalizácie, sa vyrábajú predovšetkým z plastových materiálov, väčšinou v trojvrstvovom vyhotovení, pričom vonkajšia vrstva PP je odolná proti mechanickému poškodeniu, stredná vrstva je zosilnená minerálnym plnivom a vnútorná vrstva je odolná proti oteru. Na trhu so stavebnými materiálmi existuje široké spektrum potrubných systémov, ktoré svojím materiálovým zložením a montážnymi prvkami zabezpečujú elimináciu hluku z potrubných rozvodov vnútornej kanalizácie (napr. potrubie POLO-KAL, jednoduchá odbočka Silent-PP alebo rúra Raupiano Plus s kotviacou objímkou na tlmenie hluku). Okrem správnej voľby materiálu a kvality montáže potrubia je potrebné izolovať proti hluku napríklad aj závesné WC misy, ktoré sú upevnené na stavebnú konštrukciu. Na tento účel slúžia plastové alebo gumené tlmiace podložky, ktoré sa vkladajú medzi záchodovú misu a keramický obklad. Tlmiace podložky a pásy zabraňujú prenosu vibrácií na stavebnú konštrukciu.

Odpadové tvarovky: Kľúčové pre funkčnosť systému

Tvarovky sú síce malé a často prehliadané súčasti kanalizácie, bez nich by však žiadny systém nemohol správne fungovať. Práve ony umožňujú meniť smer potrubia, napájať ďalšie vetvy, prechádzať medzi rôznymi priemermi alebo zabezpečiť prístup na čistenie a údržbu. Správna voľba tvaroviek má zásadný vplyv na tesnosť, plynulý odtok aj dlhodobú spoľahlivosť celej kanalizácie. Okrem potrubia u Vtáčika nabehnete od firmy Osma aj veľké množstvo druhov tvaroviek, čím odpadne problém s realizáciou kanalizačného a odpadového potrubia v členitých stavbách.

Renovácia zdravotnotechnických inštalácií v starších domoch

V súčasnosti sa v mnohých domoch nachádzajú inštalácie zhotovené ešte v čase ich výstavby. Niektoré z týchto domov boli postavené pred druhou svetovou vojnou a napriek tomu, že predvojnové inštalácie sa realizovali z kvalitných materiálov, postupne dožívajú (ako aj inštalácie z povojnových čias). V prípade kovových potrubí má na životnosť vplyv predovšetkým korózia, ktorá spôsobuje fyzické opotrebovanie. Často dnes nevyhovujú ani pôvodné trasy inštalácií, spôsob prípravy teplej vody a podobne. Preto je nevyhnutná renovácia zdravotnotechnických inštalácií, ktorá často nespočíva iba vo výmene starého potrubia za nové, menia sa pri nej aj svetlosti, tepelné izolácie alebo trasy potrubí a spôsob prípravy teplej vody. So zastaraným (a dnes často nevyhovujúcim) riešením zdravotnotechnických inštalácií sa stretávame v množstve starých domov, životnosť potrubí a zariaďovacích predmetov je tu často na konci.

Renovácia však nemá byť iba obyčajným nahradením starého potrubia novým. Pri výmene potrubia treba zvážiť (a ak je to nutné zmeniť) celú koncepciu riešenia zdravotnotechnických inštalácií v dome. Každú renováciu treba dobre projekčne pripraviť, aby sa pri realizácii nemuselo príliš improvizovať, čo by mohlo mať za následok nekvalitne zhotovenú montáž a podobne. Autor pracuje na Stavebnej fakulte VUT v Brne.

Posúdenie stavu a výmena potrubia

Stav starého kanalizačného potrubia treba posúdiť technickou prehliadkou, doplnenou v prípade potreby o prehliadku zvodového potrubia kamerou. Zavesené zvodové potrubie a viditeľne vedené odpadové potrubie možno skontrolovať vizuálne. O výmene zvodových potrubí uložených v zemi rozhoduje ich materiál (betón) alebo prehliadka kamerou.

Z materiálov, ktoré sa používali v minulosti, majú najdlhšiu životnosť kameninové a liatinové rúry a tvarovky. Časťou potrubí s kratšou životnosťou sú spoje tesnené konopným motúzom a zálievkou, ktoré môžu po vyhnití motúza prestať tesniť. Navyše korodujú aj liatinové potrubia DN/ID 50 a liatinové vetracie potrubia. Oceľové, azbestocementové, betónové a olovené potrubia treba vymeniť.

Oceľové pozinkované potrubia (ktoré sú pri rozvodoch studenej vody často veľmi staré) treba vymeniť. Príčinou je jamková korózia a inkrustácia. Limitná koncentrácia olova nesmie v litri pitnej vody prekročiť 10 μg, preto treba vymieňať aj olovené potrubia. Vhodná je aj výmena veľmi starých medených potrubí.

Zvodové a pripájacie potrubia

Zvodové potrubia sa väčšinou vymieňajú, iba ak sú skutočne na konci životnosti, aj keď hrdlové spoje tesnené impregnovaným konopným motúzom a zálievkou sú v prípade starých potrubí netesné. Pri renovácii starých domov je preto vhodné vykonať aj výmenu zvodových potrubí. Pri ich výmene sa musí pamätať na zabezpečenie suterénu pred vzdutou vodou zo stokovej siete. Zvodové potrubia, ktoré sa nachádzajú v zemi pod podlahou suterénu, treba (ak je to možné) nahradiť zavesenými zvodovými potrubiami. Toto riešenie nevyžaduje zemné práce a narušenie základov. Niekedy však treba nové zvodové potrubie uložiť do zeme. V tomto prípade treba využiť pôvodné priestupy v základoch, aby sa vybúravaním nových priestupov nenarušovali pôvodné základové pásy.

Staré pripájacie potrubia sa viedli pod omietkou a často tiež v podlahách a stropných konštrukciách. Netesnosti týchto potrubí boli často príčinou zatekania do stropných konštrukcií. Nové pripájacie potrubie treba viesť v prímurovkách predstenových inštalácií alebo tiež pod omietkou stien (ak majú malý priemer, je to však menej vhodné).

Špecifiká renovácie v murovaných a panelových domoch

Murované domy

Ak sa pri renovácii nemení pôdorysná dispozícia domu, využijú sa na vedenie nových odpadových potrubí pôvodné drážky, prípadne šachty. Na odpadové potrubie treba zriadiť inštalačné šachty. Aby sa zbytočne nenarúšali pôvodné nosné konštrukcie domu, treba využiť pôvodné drážky. Každý nový priestup stropom a novú drážku v nosnej stene treba konzultovať so statikom. Pri výmene zvodových potrubí platia opísané zásady. Zvodové potrubia majú byť, pokiaľ možno, zavesené.

Pri zmene pôdorysnej dispozície domu sa staré potrubia (pokiaľ možno) demontujú a nové potrubia sa inštalujú často na nových miestach, ako v prípade novostavby. Pokiaľ sa pri renovácii nemení pôdorysná dispozícia domu a spôsob zásobovania bytov teplou a studenou vodou, vedú sa nové stúpacie potrubia spravidla v pôvodných drážkach alebo inštalačných šachtách. Možno tiež zriadiť nové drážky pre stúpacie potrubie v schodiskovom priestore (ak v tomto prípade nehrozí nebezpečenstvo zamrznutia vody v potrubí). Pri zmene pôdorysnej dispozície bytov sa odporúča zriadiť nové inštalačné šachty. Pri zmene koncepcie zdravotnotechnických inštalácií, napr. zriadením ústrednej prípravy teplej vody, nemusia pôvodné priestory pre inštalácie rozmerovo vyhovovať. Treba preto zriadiť nové šachty, drážky, a ak to rozmery umožňujú, môžu sa za určitých podmienok využiť aj nepoužívané komíny, ktoré sa v podkroví zamurujú a zabezpečia proti vnikaniu dažďovej vody. Pokiaľ nehrozí nebezpečenstvo zamrznutia, môžu sa nové inštalačné priestory pre stúpacie potrubia umiestniť v schodiskovom priestore. Toto riešenie je vhodné aj preto, že umožňuje prístup k podružným vodomerom z priestorov schodiska.

Panelové domy

Panelové domy majú na rozdiel od murovaných domov svoje špecifiká dané najmä prefabrikáciou inštalácií. Potrubie a zariaďovacie predmety sú často aj tu na konci životnosti. Komplexná renovácia zdravotnotechnických inštalácií v panelových domoch obyčajne obsahuje výmenu stúpacích aj ležatých rozvodov, ktorá sa spája s prestavbou bytových jadier. Pre nedostatok finančných prostriedkov sa komplexná renovácia väčšinou nerealizuje.

Najväčší problém predstavujú v panelových domoch oceľové a azbestocementové potrubia, ktoré sú dnes na konci životnosti a ich výmena je nutná. Ďalším problémom sú kameninové potrubia s netesnými spojmi ukladané nad podlahu do inštalačných suterénov. Aj tieto potrubia treba vymeniť. Výmena potrubia je v panelových domoch jednoduchšia ako v starých domoch postavených klasickou murovanou technológiou, pretože potrubie je prístupnejšie. Nové potrubia sa v panelových domoch vedú najčastejšie v miestach, kadiaľ viedli staré potrubia. Výmena odpadových potrubí v pôvodných bytových jadrách je zvyčajne jednoduchšia ako v murovaných domoch, pretože nevyžaduje odkrývanie zamurovaných drážok. Pred výmenou sa v bytových jadrách demontážou steny medzi inštalačnou šachtou a záchodom odkryje väčšina potrubí. Rozličné úpravy vykonané užívateľmi bytov (zamurovanie, obklad) však môžu prístup do inštalačnej šachty sťažiť. Dažďové odpadové potrubie vedené často v schodiskovom priestore zvykne byť po demontáži krytov ľahko prístupné. Zvodové potrubia, ktoré sa vedú v inštalačnom suteréne alebo priechodnom inštalačnom kanáli, bývajú bežne prístupné a ľahko kontrolovateľné a vymeniteľné. Výmena zvodových potrubí uložených v zemi pod podlahou najnižšieho podlažia je vzhľadom na nutnosť zemných prác zložitá. Preto sa vykonáva iba v nutných prípadoch. Oceľové pozinkované alebo asfaltované potrubia sa dnes nahrádzajú potrubím z iných materiálov. Príčinou krátkej životnosti oceľových potrubí je jamková korózia a inkrustácia.

Životnosť stien, podláh a podhľadov bytových jadier z ľahkej prefabrikácie je približne 30 až 35 rokov. Preto sa dnes stále viac realizuje ich prestavba. Renovácia bytových jadier spočíva spravidla vo vybúraní starého jadra a jeho nahradení murovanou (z ľahkých tvárnic) alebo sadrokartónovou konštrukciou. Môže sa pritom vykonať aj zmena pôdorysného usporiadania miestností. Prestavbu realizujú buď jednotliví užívatelia, alebo sa vykoná v celom dome naraz spolu s výmenou stúpacích vodovodných a odpadových kanalizačných potrubí, čo je však zriedkavé. Ak si prestavbu zabezpečujú iba niektorí jednotliví užívatelia, nemá sa pri nej zasahovať do stúpacích a odpadových potrubí a meniť pôdorys inštalačnej šachty. Dôležité je tiež dbať na dobrú priestupnosť inštalačných šachiet po prestavbe. Stena medzi priestorom záchoda a inštalačnou šachtou sa musí dať ľahko demontovať a ak sa v inštalačnej šachte nachádza plynovod, musí sa stena inštalačnej šachty vybaviť vetracími otvormi - mriežkami (pri podlahe a tesne pod stropom).

Navrhovanie a plánovanie odpadových rozvodov

Pred samotnou realizáciou stavebných prác, a teda aj pred betonážou základovej dosky, je nevyhnutné venovať patričnú pozornosť dôkladnému návrhu a plánovaniu celého systému odpadových vôd. Toto je fáza, kedy sa kladú základy nielen pre stavbu samotnú, ale aj pre funkčnosť a životnosť kanalizačného systému. Ak pripravujete realizáciu kanalizácií a odpadov, máme pre vás rovno 10 výhod plastového potrubia. Ležaté kanalizačné potrubie je zodpovedné za zber a odvod odpadových vôd z celej budovy do verejnej kanalizačnej prípojky alebo vlastnej žumpy či čističky. Jeho správne uloženie a následné odskúšanie sú nevyhnutné pre zabezpečenie jeho dlhodobej funkčnosti a predchádzanie problémom.

Základné princípy návrhu

Odpadové potrubie, ležaté potrubné rozvody, ako aj kanalizačnú prípojku navrhuje projektant na základe očakávaného množstva vyprodukovaných splaškov. Na presné zameranie je možné použiť vytyčovacie lavičky alebo kolíky. Premiestnenie vyústenia sa dá urobiť v podlahe (stene), ale spád tohto potrubia bude už minimálny. V budúcnosti tak je možné objavenie sa zanášania potrubia. Na tento bod sa najviac zabúda.

Základným predpokladom pre správnu funkciu je dodržanie predpísaného spádu potrubia. Splaškovú vodu od samotného zariaďovacieho predmetu odvádza do odpadového potrubia pripojovacie potrubie. Vodorovná vzdialenosť medzi odpadovým potrubím a zariaďovacím predmetom by nemala presiahnuť podľa normy 3 m. Montuje sa v minimálnom sklone 3 %. Do samotného odpadového potrubia sa napája prostredníctvom šikmej odbočky. Svetlosť potrubia sa volí podľa množstva a druhu pripojených zariaďovacích predmetov. Pri kanalizácii je dôležité dodržať správny sklon potrubia. Potrubie by malo klesať buď zvisle dole, alebo pod veľmi malým sklonom vodorovne - cca 1-3 cm na meter. Strmšie klesania ani zbytočné kolená nie sú žiaduce. Trojpercentný spád pripojovacích potrubí si v niektorých prípadoch vyžiada vybudovanie kuchynského ostrovčeka na vyvýšenom stupienku, prípadne úpravy v stropnej konštrukcii priestorov pod kuchyňou.

Ideálny stav je, keď sa s inštaláciou kuchynského ostrovčeka alebo samostatne stojacej vane, resp. s ich návrhom, a teda aj s odkanalizovaním, počíta už v projektovej príprave stavby alebo rekonštrukcie. Toto je kritický bod, ktorý často ovplyvňuje celkové možnosti realizácie. Jednou z požiadaviek na prvky bežne zabudovávané do kuchynských ostrovčekov, ako sú drezy a umývačky riadu, je ich správne odkanalizovanie. Bez správneho navrhnutia a zrealizovania tejto časti technického zariadenia domácnosti bude kuchynský ostrovček nefunkčný, prípadne bude potrebné prikročiť k redukcii jeho funkcií.

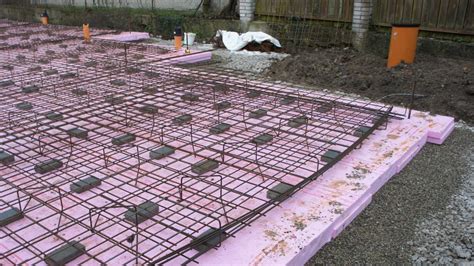

Prestup kanalizačného potrubia cez základové pásy

Realizácia prestupu kanalizačného potrubia cez základové pásy je jednou z najkritickejších fáz celého procesu, ktorá vyžaduje mimoriadnu pozornosť a dodržiavanie presných postupov. Nesprávne prevedenie v tomto bode môže mať vážne dlhodobé dôsledky na statiku budovy a funkčnosť celej kanalizácie.

Základným pravidlom je zabezpečiť, aby potrubie nebolo priamo zaliate betónom. V mieste prechodu kanalizácie cez základové pásy je vhodné vložiť kanalizačné rúry do iných rúr s väčším priemerom, o nejaký 1-2 cm, a až tieto chráničky potom zabetónovať. Týmto spôsobom sa zabezpečí priestor pre prípadné drobné pohyby základov v dôsledku sadania pôdy alebo iných geologických procesov, čím sa výrazne zníži riziko prasknutia samotného kanalizačného potrubia. V prípade poruchy alebo netesnosti potrubia je oprava pod základovou doskou veľmi náročná a často vyžaduje vysekanie do betónu. Vyústenie kanalizácie mimo základov by malo byť v nezamrznej hĺbke. V samotnom prechode cez základové pásy je vhodné vložiť kanalizačnú rúru do inej s väčším priemerom, aby mala priestor na malé pohyby pri sadaní domu a okolia.

Postup pri realizácii prestupu cez základové pásy:

1. Na miesta, kadiaľ majú viesť chráničky, je možné umiestniť kusy polystyrénu a zaistiť ich proti vyplávaniu počas betonáže. Alternatívou je priame uloženie chráničiek.
2. Počas betonáže základových pásov je potrebné dbať na to, aby sa chráničky nepoškodili a aby boli správne a stabilne uložené v betónovej zmesi.
3. Po vytvrdnutí betónu sa do pripravených chráničiek vloží samotné kanalizačné potrubie.

Kanalizačné vyústenia z HT rúr musia mať vrchnú časť hrdla v rovine s povrchom základovej dosky.

V niektorých prípadoch môže byť potrebné viesť kanalizáciu dlhšiu vzdialenosť v základoch. V takom prípade je dôležité zvážiť potenciálne riziká. Riziká dlhšieho vedenia kanalizácie v základoch zahŕňajú: v prípade poruchy alebo netesnosti potrubia je oprava pod základovou doskou veľmi náročná a často vyžaduje vysekanie do betónu. Ak kanalizácia pretína základové pásy, je potrebné zabezpečiť dostatočnú ochranu potrubia pred tlakom okolitej zeminy. Alternatívne riešenia pre dlhšie vedenie kanalizácie v základoch zahŕňajú použitie špeciálnych potrubí s vyššou odolnosťou voči tlaku a poškodeniu. Opravy kanalizácie sú možné aj zvnútra rúry, existujú firmy, ktoré vedia netesnosť riešiť zaplátaním zvnútra.

Výber materiálov a montáž odpadového potrubia

Moderné stavebníctvo ponúka širokú škálu kvalitných materiálov pre kanalizačné systémy, ktoré zaručujú dlhú životnosť a spoľahlivú funkčnosť. Výber správneho materiálu a jeho precízna montáž sú kľúčové pre predchádzanie budúcim problémom. S plastovými rúrkami sa veľmi dobre pracuje. Bez problémov sa dajú skracovať na požadované dĺžky rezaním pílkou na kovy. Časti potrubia sa spájajú vodotesne pomocou hrdlových spojov s prevlečenou maticou s tesniacim krúžkom. Vyhnite sa náhradným riešeniam prostredníctvom silikónového tmelu.

Odpadové potrubie je zvislé potrubie, ktoré zberá a odvádza splaškové vody do nižších podlaží. Na najnižšom podlaží, resp. v pivnici, sa do odpadového potrubia vkladá čistiaci otvor. V prípade, že budova nemá pivničné priestory, musí byť čistiaca rúra umiestnená v revíznej šachte určenej len na tento účel. Odpadové potrubie musí byť vyvedené minimálne 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie. Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety.

Odpadové potrubie zaúsťuje do ležatého potrubia. Jeho priemer je minimálne 100 mm, avšak s množstvom prípojok a odvádzaných splaškov sa úmerne zväčšuje. Potrubia sa realizujú z plastových materiálov, spájaných lepením alebo hrdlovými spojmi, ktoré majú takmer neobmedzenú životnosť.

Vedenie stúpacích potrubí na zásobovanie bytov ostáva v inštalačných šachtách. V prípade plastových stúpacích potrubí je dôležité vyriešiť nielen kompenzáciu dĺžkovej rozťažnosti rúrok, ale tiež napojenie pripájacieho potrubia tak, aby sa stúpacie potrubie mohlo vplyvom tepelnej rozťažnosti voľne pohybovať a uzávery a vodomery sa upevnili na nosnú konštrukciu v inštalačnej šachte. Potrubie sa musí tepelne zaizolovať. Stúpacie potrubie požiarneho vodovodu sa často viedlo oddelene na schodisku a zvykne byť v lepšom stave než ostatné stúpacie potrubia. Ležaté potrubie vedieme obyčajne po pôvodnej trase pod stropom najnižšieho podlažia alebo v inštalačnom kanáli pod domom. Odchýlky od pôvodnej trasy môžu byť dané nutnosťou kompenzácií tepelnej rozťažnosti nového potrubia. Nové rúrky, ktoré sa ukladajú do inštalačného kanálu, musia mať niekedy pre prípad manipulácie (prístup iba cez otvor 600 × 600 mm a pod.) kratšie dĺžky, ako pri vedení v najnižšom podlaží pod stropom. Pre cirkuláciu teplej vody platia rovnaké požiadavky ako v murovaných domoch.

Uloženie ležatého potrubia a skúška tesnosti

Ležaté kanalizačné potrubie musí byť zmontované a odskúšané pred betonážou základovej dosky. Jeho inštalácia musí spĺňať platné predpisy. Nevyhnutné je dbať na to, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov.

Postup uloženia potrubia:

1. Vykopte jamu pre potrubie so správnym sklonom.
2. Na dno jamy nasypte vrstvu piesku (pieskové lôžko), ktoré slúži ako podklad a zároveň umožňuje drobné usadenie potrubia.
3. Uložte potrubie do pieskového lôžka.
4. Potrubie prikryte vrstvou piesku, čím sa zabezpečí jeho ochrana pred priamym kontaktom s inými materiálmi a rovnomerné rozloženie zaťaženia.
5. Pred zahrnutím potrubia zeminou vykonajte skúšku tesnosti.

Skúška tesnosti je kľúčovým krokom, ktorý preukáže, či je celý systém správne zmontovaný a vodotesný. Vykonať ju možno nasledovne:

1. Kanalizáciu napustite vodou.
2. Dôkladne skontrolujte všetky spoje, či nedochádza k úniku vody.
3. Sledujte, či hladina vody v potrubí klesá. Pokles hladiny môže signalizovať netesnosť.

Ležaté potrubie by po celej svojej dĺžke malo viesť rovno a v rovnakom spáde von z objektu. Minimálny spád ležatého potrubia je 3 %. Závisí však od viacerých parametrov a vždy ho navrhuje projektant. Jeho priemer je minimálne 100 mm, avšak s množstvom prípojok a odvádzaných splaškov sa úmerne zväčšuje.

Ďalšie inžinierske siete a prevencia problémov

Správne prevedenie prestupov inžinierskych sietí cez základové konštrukcie je jednou z kľúčových úloh pri realizácii stavby domu. Medzi tieto siete patrí kanalizácia, elektrina, vodovod a prípadne aj drenážne potrubie. Správne prevedenie týchto prestupov je dôležité pre zabezpečenie funkčnosti a dlhodobej životnosti domu.

Rovnaký postup ako pri kanalizácii sa uplatňuje aj pri realizácii prestupov pre iné inžinierske siete, ako sú elektrina a vodovod. Pre elektrické káble sa používa chránička (červená, prípadne drenážka) dostatočného priemeru. Chránička by mala byť vedená tak, aby bol oblúk čo najväčší a aby sa čo najmenej klukatila. Pre vodovodnú prípojku sa používa chránička (napr. z drenážky) s čo najväčším oblúkom. Je možné dať rovno hadicu bez chráničky, ale v takom prípade ju nebude možné vymeniť.

Po uložení všetkých inžinierskych sietí je dôležité správne zhutniť zeminu okolo potrubia. Zeminu hutnite po vrstvách (napr. po 20 cm).

Pri napojení domu na novozriadenú verejnú kanalizáciu sa majú odpojiť a zrušiť pôvodné septiky alebo žumpy. Ak sú tieto objekty tesné, možno ich po vyčistení a úprave dažďovej vnútornej kanalizácie využiť ako zberné nádrže na dažďovú vodu zo strechy. Septiky alebo žumpy, ktoré sa nebudú naďalej využívať, treba odpojiť od kanalizácie, vyčistiť a zasypať.

Dažďové odpadové potrubia sa musia viesť oddelene od odpadových splaškových potrubí. Na napojenie strešných žľabov alebo vtokov, ktoré sa napájali na splaškové odpadové potrubie, treba zriadiť nové dažďové odpadové potrubie vedené po fasáde či vnútri domu. Problémom je ustanovenie novej EN 12056-1 o nutnosti oddelenia zvodových potrubí na dažďové a splaškové vody vnútri domu. Toto riešenie vyžaduje pri ukladaní nových zvodových potrubí pod podlahu najnižšieho podlažia zriaďovanie nových priestupov v základoch, a tým aj ich narušenie. Ak je dom napojený na verejnú stokovú sieť jednotnej sústavy a v budúcnosti sa nepredpokladá budovanie delenej stokovej siete, vhodným riešením je sústava zvodových potrubí - jednotná pre splaškové aj dažďové vody.
