Základové konštrukcie a ich hydroizolácia: Kľúč k stabilite a dlhej životnosti stavby

Každá stavba, od monumentálnych budov až po malé záhradné prístrešky, si vyžaduje pevný základ. Inak tomu nie je ani pri montovaných plechových garážach, záhradných domčekoch či altánkoch. Správne základy sú absolútne nevyhnutné pre každú stavbu. Sú to nosné spodné časti budov, ktoré prenášajú celkové zaťaženie stavby do základovej škáry, teda do miesta, kde sa základ stretáva s podložím. Bez kvalitných základov by žiadna stavba nemohla dlho a bezpečne stáť.

Príprava stabilného podkladu a samotných základov je nevyhnutným krokom, ktorý by mal predchádzať samotnej montáži. Pochopenie rôznych typov základových konštrukcií, ich materiálov, spôsobu realizácie a špecifických požiadaviek je kľúčové pre úspešné a bezproblémové stavebné dielo.

Význam správnych základov a materiály

Základy slúžia ako pevná kotva pre celú konštrukciu, zabezpečujúc jej stabilitu a odolnosť voči poveternostným vplyvom a zemným tlakom. Pre montované garáže, záhradné domčeky či altánky je kľúčové zabezpečiť dostatočne stabilné a odolné mrazuvzdorné základy. Základy sa zvyčajne skladajú z betónu rôznych tried, často s oceľovou výstužou v prípade železobetónových konštrukcií. Ideálnym materiálom pre tieto účely je liaty betón. Alternatívou ku klasickému debneniu sú betónové tvárnice, ktoré vytvárajú tzv. stratené debnenie.

Okrem toho je nevyhnutné základy a samotnú stavbu chrániť pred vodou a zemnou vlhkosťou. Na ochranu pred zemnou vlhkosťou sa bežne používajú asfaltované pásy, ktoré slúžia ako izolačná podložka pod základmi. Na povrch betónovej platne sa následne odporúča aplikovať tekutú hydroizoláciu.

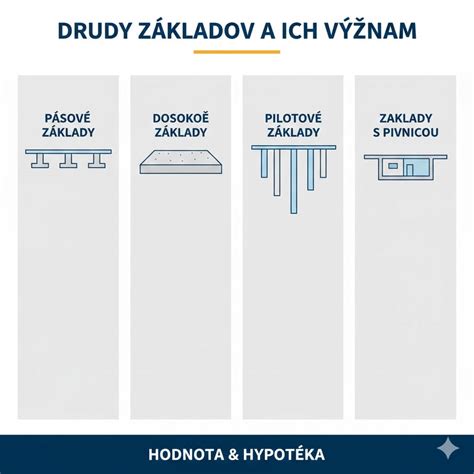

Typy základových konštrukcií

Základové konštrukcie môžeme rozdeliť podľa niekoľkých kritérií:

Podľa únosnosti základovej pôdy:

• Plošné základy: Tieto základy rozkladajú zaťaženie na väčšiu plochu a sú vhodné pre pôdy s dobrou únosnosťou. Medzi ne patria základové pásy, pätky, rošty a základové dosky.
• Hlbinné základy: Používajú sa v prípadoch, keď je únosná zemina vo veľkej hĺbke alebo keď je pôda menej únosná. Sem patria napríklad pilóty, kesóny alebo studne.

Podľa materiálu:

• Základy z prostého betónu (bez výstuže, pre menšie zaťaženia).
• Železobetónové základy (kombinácia betónu a oceľovej výstuže, pre vyššie zaťaženia a lepšiu odolnosť).

Podľa umiestnenia:

• Horizontálne základy: Základové pásy a základová doska sú príklady horizontálnych základov, ktoré sú uložené vo vodorovnej rovine.
• Vertikálne základy: Pilóty a kesóny sa často radia medzi vertikálne základy, ktoré prenášajú zaťaženie do hĺbky.

Pri stavbe rodinných domov sa najčastejšie stretávame s dvoma hlavnými typmi základových konštrukcií: základovými pásmi a základovou doskou. Voľba medzi nimi závisí od viacerých faktorov, vrátane geologických pomerov pozemku, tvaru terénu, či je stavba podpivničená a od hladiny spodnej vody.

Základové pásy: Najčastejšia voľba pre rodinné domy

Základové pásy patria medzi najpoužívanejšie typy základov pri bežnej občianskej výstavbe. Sú bezpochyby najrozšírenejším typom zakladania rodinných domov, najmä pri murovaných stavbách s menším počtom podlaží. Sú to súvislé nosníky, ktoré sa umiestňujú pod hlavné nosné múry budovy. Pásové základy slúžia na prenos lineárne pôsobiacich zaťažení zo stien alebo z úzkych pilierových radov. Sú vhodné pre založenie stenových aj skeletových konštrukčných systémov a sú ekonomické pri prípustnom normovom namáhaní základovej pôdy s únosnosťou aspoň 0,15 MPa.

Nenosné priečky sa podporujú základovými pásmi vtedy, ak ich tiaž je väčšia ako 50 až 60 kNm⁻². Ich hlavnou výhodou je, že sú navzájom prepojené. Takýto konštrukčný základový systém zabraňuje nerovnomernému sadaniu stavby.

Hĺbka založenia a nezamŕzajúca hĺbka

Pri základových pásoch a pätkách je kľúčové, aby ich základová škára (spodná hrana základu) siahala pod úroveň nezámrznej hĺbky. Táto hĺbka sa líši v závislosti od lokality a druhu zeminy, ale všeobecne sa pohybuje od 80 cm (minimum) do 100 cm pod upraveným terénom pre nepodpivničené objekty. Je to nevyhnutné z dôvodu cyklického zmrazovania a rozmrazovania vody v pôde. Vzniknutý ľad zväčšuje svoj objem, čo môže spôsobiť nadvihnutie základov a následné sadanie konštrukcie, prejavujúce sa prasklinami na obvodovom murive. Je to častý problém pri takýchto menších stavbách. Nezamŕzajúca hĺbka základovej škáry musí byť dodržaná po celej dĺžke mrazom namáhaných základových pásov.

Pre vnútorné pásy, ktoré nie sú priamo vystavené premŕzaniu, sa navrhuje menšia hĺbka založenia, minimálne však 50 cm do pôvodného (rastlého) terénu.

Šírka základových pásov a únosnosť pôdy

Šírka základových pásov priamo súvisí s kontaktným napätím v základovej škáre a s únosnosťou základovej pôdy. Čím sú ťažšie materiály, z ktorých sa vyhotovuje objekt, prípadne čím je vyšší objekt alebo má viacero podlaží, tým bude kontaktné napätie v základovej škáre väčšie. Šírka základu je taktiež priamo úmerná kvalite základovej pôdy. V prípade malej únosnosti základovej škáry je nutné zväčšiť šírku pásov a prípadne vykonať spevnenie základovej škáry vhodným podsypom a zhutniť.

Ich šírka sa odvíja od hrúbky muriva, k čomu sa pripočítava rezerva na obe strany, zvyčajne 100 až 150 mm. Napríklad, pri stene hrubej 400 mm by mala byť šírka základového pásu minimálne 500 mm. Bežné rozmery základových pásov pre jednoduché stavby, ako sú rodinné domy, sa na základovej škáre pohybujú od 500 mm do 600 mm.

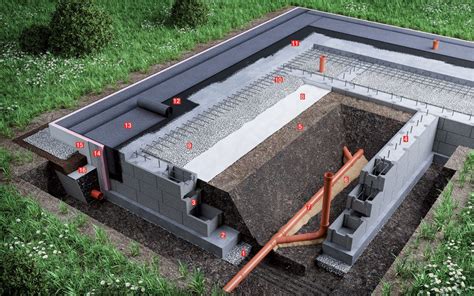

Realizácia základových pásov: Krok za krokom

Proces realizácie základových pásov zahŕňa niekoľko dôležitých krokov:

1. Odstránenie ornice: Na mieste budúcich základov sa odhrnie ornica v hrúbke 200 až 300 mm.
2. Príprava dna výkopu: Na dno výkopu sa nanesie vrstva zhutneného štrkového lôžka s frakciou 16/32 v hrúbke 100 až 150 mm.
3. Uloženie inžinierskych sietí: V súlade s projektovou dokumentáciou sa ukladajú potrebné rozvody, ako sú kanalizačné potrubia či vodovodné chráničky a uzemňovacia pásovina.
4. Debnenie a betonáž: Výkopy základovej konštrukcie sa zalejú betónom triedy minimálne C 12/15. Po vyliatí betónu sa jeho povrch vyrovná pomocou hliníkovej laty a vodováhy. Do čerstvého betónu sa odporúča vertikálne zapichnúť oceľové roxorové tyče pre prepojenie s nadzemnou časťou stavby.
5. Debniace tvárnice: Pre rýchlu a dobrú realizáciu soklovej časti sa často používajú pevné betónové debniace tvárnice so šírkou minimálne 30 cm, ktoré sa po uložení zalejú betónom.
6. Vytvrdnutie betónu: Debnenie sa môže odstrániť po jednom až dvoch dňoch, v závislosti od poveternostných podmienok.

Základová doska: Celoplošné riešenie

Základová doska je oceľobetónová platňa dostatočnej hrúbky, ktorá sa primárne využíva v prípadoch menej únosnej základovej pôdy alebo pri výskyte spodnej tlakovej vody. Vytvárajú súvislý tuhý plošný základ pod celým pôdorysom stavby. Jej výhodou je kompletná hydroizolácia a pomerne jednoduché vyhotovenie. Základová doska rovnomerne rozkladá tiaž stavby na podklad, zamedzuje posunom stien a eliminuje riziko praskania múrov či narušenia statiky. Skladá sa z hrubej betónovej vrstvy a oceľových výstuh a vylieva sa do výkopu celej pôdorysnej plochy domu. Jej hrúbka zvyčajne dosahuje okolo 30 cm.

Základová doska si na rozdiel od základových pásov a pätiek vyžaduje aj menej hlboký výkop a debnenie je oveľa jednoduchšie. Ak ide o nízkoenergetickú stavbu, odporúčame vyhotovenie základovej dosky, pretože zabezpečuje ochranu bez tepelných mostov. V poslednej dobe sa čoraz častejšie základová doska vyhotovuje na tepelnú izoláciu.

Realizácia základovej dosky pre montované stavby

Proces prípravy podkladu pre montované stavby, ako sú garáže či záhradné domčeky, sa často realizuje formou betónovej platne. V prvom rade sa odstráni ornica v hrúbke 200 až 300 mm. Na dno výkopu sa nanesie vrstva zhutneného štrkového lôžka s frakciou 16/32 v hrúbke 100 až 150 mm. V súlade s projektovou dokumentáciou sa ukladajú potrebné rozvody, ako sú kanalizačné potrubia či vodovodné chráničky.

Následne sa na tento podklad položí vrstva zhutneného štrkového lôžka, často v kombinácii s polystyrénom o hrúbke 50 mm, ktorá slúži ako tepelná izolácia. Na polystyrén sa aplikuje čierna netkaná fólia. Podklad je spevnený karirohožou a dreveným debnením. V strede platne je možné umiestniť vývod na odtok stečenej vody.

Po pripravení výstuže a debnenia sa celá konštrukcia zaleje betónom triedy minimálne C 12/15. Po čiastočnom vytvrdnutí betónu sa povrch vyrovná pomocou hliníkovej laty a vodováhy. Finálnym krokom je vyleštenie povrchu betónovej platne do dokonalosti.

Základové pätky a rošty

Základové pätky sú súbor menších, jednotlivých základov zhotovených na presne určených miestach. Pod týmto pojmom rozumieme základový systém, ktorý pozostáva z niekoľkých rovnakých prvkov, ktoré prenášajú zaťaženie stavby na zem. Základové pätky sa zvyčajne vyrábajú zo železobetónu. Používajú sa najmä na zakladanie bodových prvkov stavby, ako sú stĺpy, schody, komíny a elektrické vedenia. Tieto základy sú určené na prenos zaťaženia z určitých bodov na nosné plochy. V zásade platí pravidlo, že základové pätky nikdy nie sú jediným základovým systémom, pretože by to viedlo k nerovnomernému sadaniu objektu.

Základové rošty sú pásy, ktoré sú na seba kolmé a vzájomne sú spojené. Základové pásy respektíve základové rošty sa používajú najmä pri nižších budovách so stenovým nosným systémom.

Hlbinné základy

Tento typ základovej konštrukcie sa najčastejšie používa pri bytovej výstavbe, administratívnej výstavbe alebo iných výškových budovách. Pri týchto stavbách nastáva veľké vertikálne zaťaženie od jednotlivých podlaží, nedokázali by sme bežnou základovou konštrukciou ako sú napríklad základové pásy prípadne pätky vytvoriť dostatočnú plochu základovej škáry. Pre dosiahnutie úrovní vo väčších hĺbkach sa používajú práve hĺbkové základy.

Medzi najviac používané hlbinné základy patria pilóty. Používajú sa spravidla z dvoch dôvodov: ak sú horné vrstvy základovej pôdy neúnosné alebo ak sa pri zakladaní v únosnej pôde chceme vyhnúť veľkým objemom zemných a betonárskych prác. Podľa spôsobu prenosu zaťaženia rozoznávame pilóty opreté, plávajúce a votknuté. Plávajúce pilóty prenášajú zaťaženie trením plášťa pilóty o okolitú zeminu a navrhujú sa vtedy, keď únosná vrstva sa nachádza vo veľmi veľkej hĺbke. Pilóty opreté sa opierajú pätou o únosnú zeminu alebo skalný podklad.

Hydroizolácia základov - Kľúč k dlhej životnosti

Jedným z kľúčových aspektov pri stavbe základov je ich správna hydroizolácia. Len tak možno zabrániť prenikaniu vody a vlhkosti do konštrukcie stavby, čo by mohlo viesť k plesniveniu stien, opadávaniu omietky či zaplaveniu suterénnych priestorov. Hydroizolácia základov a hydroizolácia základovej dosky je jednoznačne jeden z najdôležitejších stavebných procesov každej stavby.

Preto dbajte na výber a použitie vhodných hydroizolačných materiálov, a neskrývajte pod svojou stavbou časovanú bombu s názvom voda. Opravy nesprávnej izolácie základovej dosky sú oveľa náročnejšie, veľmi nákladné a mnohokrát s trvalým poškodením objektu.

Bitumenová lepenka a asfaltové pásy

Bitumenová lepenka je tradičný hydroizolačný materiál, ktorý sa používa k ochrane stavebných konštrukcií pred vodou a vlhkosťou. Vyrába sa z nosnej vložky (napríklad zo skelnej rohože, polyesteru alebo kartónu), ktorá je napustená či opatrená bitumenom. V stavebníctve sa bitumenová lepenka používa najmä pre izoláciu základov, spodných stavieb a soklov v styku so zeminou. Bitumenová lepenka je obľúbená hlavne pre svoju schopnosť vytvoriť súvislú a relatívne odolnú ochrannú vrstvu.

V minulosti bolo označenie IPA lepenka, jednalo sa o asfaltovú lepenku s papierovou vložkou. Tá sa ovšem časom rozmočila a izolácia prestala plniť svoju funkciu. V dnešnej dobe sa na izoláciu spodnej stavby, najmä nad základovou doskou, využívajú trvanlivejšie materiály, ako sú expandovaný polystyrén (hrúbka 250 - 300 mm) a najmä moderné asfaltové pásy.

Typy asfaltových pásov

Základnou deliacou čiarou pri asfaltových pásoch sú oxidované asfaltové pásy a modifikované asfaltové pásy. Každý asfaltový pás je tvorený nosnou vložkou, ktorá určuje jeho použitie (hydroizolácia, radonová ochrana), a krycou asfaltovou vrstvou, ktorá dáva pásu technické vlastnosti.

Oxidované asfaltové pásy:

• Sú spravidla lacnejšou variantou.
• Menej odolné proti mechanickému poškodeniu a UV žiareniu.
• Horšie spracovateľné pri nízkych teplotách, nemožno ich ohýbať do kolmých uhlov.
• Majú nižšiu životnosť a rýchlejšie starnú a krehnú.
• Používajú sa skôr ako roznášajúca alebo doplňujúca vrstva, prípadne ako spodná vrstva skladby.

Modifikované asfaltové pásy:

• Sú elastické, viac odolné voči UV žiareniu a ohybné aj pri mínusových teplotách (až do -25 °C).
• Modifikácia s SBS (styrén-butadién-styrén) alebo APP (ataktický polypropylén) zvyšuje pružnosť a odolnosť.
• Používajú sa všade tam, kde oxidované prevedenie nestačí, napríklad pri namáhaní tlakovou vodou alebo ako protiradónová izolácia.
• Ponúkajú dlhšiu životnosť.

Tabuľka: Porovnanie oxidovaných a modifikovaných asfaltových pásov

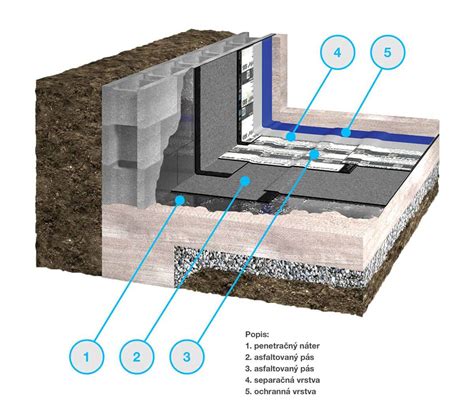

Aplikácia hydroizolácie

Návrh konkrétnej realizácie izolácie základov vo väčšine prípadov kombinuje požiadavky investora (využitie stavby, rozpočet) s odborným návrhom projektanta. Ten ho spracováva na základe posúdenia radonového indexu a hydrofyzikálneho namáhania spodnej stavby, ako sú zemná vlhkosť, voľne stekajúca voda či tlaková podzemná voda. Je vhodné, aby použitá hydroizolácia slúžila zároveň ako izolácia proti radónu. Pred aplikáciou je potrebné povrch vyhladiť a upraviť jeho nedokonalosti.

Kroky pri izolovaní betónových základov:

1. Príprava podkladu: Podklad musí byť rovný, suchý, bez prasklín, nečistôt (prach, úlomky, mastnota, vápenné mlieko) a ostrých hrán. Musí byť ošetrený penetračným náterom pre asfaltové pásy (tzv. penetrál), ktorý pomôže zaistiť dokonalé priľnutie izolácie k podkladu. Stojatá voda musí byť vysušená.

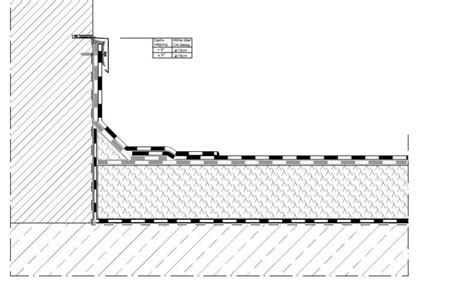

2. Natavovanie asfaltových pásov: Izolácia sa realizuje postupným odvíjaním a zváraním asfaltových pásov. Pomocou plameňa sa pás rozohreje tak, aby roztečený asfalt dokonale priľnul k podkladu. Správne roztopený asfalt vytečie niekoľko milimetrov cez okraj pásu po oboch bokoch. Pri viac vrstvách musia byť tieto medzi sebou vzájomne homogénne zvarené v celej ploche. Kľúčové je dodržať presahy: príčné minimálne 12 cm, podéľné minimálne 8 cm. Izolovať môžete celú plochu naraz, alebo najprv časti pod nosnými stenami.
3. Ochrana izolácie základov: Po úspešnom natavení pásov je potrebné ochrániť izoláciu proti pretrhnutiu, prerezaniu alebo presekávaniu. Horizontálne izolácie možno ochrániť dočasne (ľahkým pásom, kobercom, polystyrénom, geotextíliou) alebo trvalo betónovou mazaninou. Izolácie zvislých stien možno ochrániť prilepenými doskami z extrudovaného polystyrénu (slúžia aj ako tepelná izolácia), nopovou fóliou alebo prímurávkou z tehál.

Na izoláciu spodnej stavby, najmä nad základovou doskou, využíva sa aj expandovaný polystyrén s hrúbkou 250 - 300 mm.

Podmienky pre maximálnu životnosť izolácie

Aby izolácia základov vydržala maximum, je potrebné dodržať kľúčové podmienky pri kladení pásov a aplikácii penetračného náteru:

• Teplota konštrukcie, materiálu a ovzdušia by nemala byť nižšia ako 5 °C pri pokládke oxidovaných lepeniek, ani nižšia ako 0 °C u lepeniek z modifikovaných asfaltov. Nemala by byť ani vyššia ako 30 °C u všetkých typov lepeniek, s ohľadom na riziko poškodenia materiálu.
• Teplota konštrukcie a ovzdušia by pri penetrácii nemala byť nižšia ako 8 °C.
• Pri pokládke/penetrácii nesmie na nosný podklad pršať alebo snežiť.

Podlaha pre montované stavby

Okrem základov je potrebné pripraviť aj podlahu budúcej stavby. Vzhľad podlahy si môžete zvoliť podľa vášho vkusu a štýlu okolia, no jej praktické vlastnosti by mali rešpektovať funkčné požiadavky.

Najjednoduchšou, najrýchlejšou a zároveň najlacnejšou voľbou pre podlahu montovaného záhradného domčeka či altánku je betónová zámková dlažba uložená do štrkového lôžka. Aj v nevykurovaných stavbách, kde môžu teploty v zime klesnúť pod nulu, je dôležité zvoliť mrazuvzdorný materiál. Pre montované garáže sa často realizuje betónová platňa, ktorá slúži zároveň ako podlaha. Pri jej zhotovení je dôležité dbať na jej dostatočnú hrúbku a pevnosť, aby vydržala zaťaženie od zaparkovaného vozidla.

Chyby pri realizácii základov a podláh

Pri realizácii základov a podláh sa, žiaľ, často vyskytujú chyby, ktoré môžu mať vážne dôsledky na celkovú stabilitu a životnosť stavby. Jednou z najčastejších chýb je podcenenie prípravy podkladu a spoliehanie sa na nešpecialistov.

Medzi ďalšie časté chyby patria:

• Nadmerné množstvo vody v betóne: Spôsobuje vznik trhliniek a odlupovanie povrchu.
• Príliš skoré polievanie betónu: Vedie k rýchlemu odparovaniu vody a popraskaniu.
• Nedostatočná vibrácia betónu: Nespôsobí zhutnenie celej vrstvy, čo môže viesť k sadaniu a vzniku trhlín.
• Nedostatočná alebo prerušená tepelná izolácia: Vytvára tepelné mosty a môže viesť k vzniku plesní.
• Zlá alebo chýbajúca hydroizolácia: Umožňuje prenikanie vlhkosti do konštrukcie.
• Ignorovanie existujúcich podzemných vedení: Pri výkopových prácach môže dôjsť k poškodeniu káblov či potrubí.

Je nevyhnutné venovať pozornosť kvalite práce už od začiatku a dbať na dodržiavanie technologických postupov.

Cena základovej dosky

Cena za zhotovenie základovej dosky sa zvyčajne udáva v metroch štvorcových. Priemerná cena za základovú dosku s podkladovým betónom, zváraním hydroizolácie a pokládkou 20 cm izolácie sa pohybuje od 75 do 110 EUR/m². Celková cena základovej dosky s rozmerom 100 m² sa pri stavbe svojpomocne bude pohybovať približne od 7 000 € vyššie, zatiaľ čo pri stavbe prostredníctvom profesionálnej firmy sa cena bude pohybovať od 13 000 € vyššie.
