Zatepľovanie budov sa stalo bežnou praxou s cieľom výrazne znížiť spotrebu energie na vykurovanie. Zateplená fasáda zamedzí tepelným stratám, teda úniku tepla cez obvodový plášť domu. Súčasné trendy v stavebníctve kladú dôraz na čoraz dokonalejšie zaizolovanie vonkajšieho plášťa, čo znamená, že tepelne sa izolujú strechy, podlahy najnižšieho podlažia, obvodové steny a výplne otvorov. Tieto požiadavky sa premietli aj do noriem.
V norme STN 730540-2 (2002) sa uvádza, že predpísaný tepelný odpor obvodových stien RN musí byť pri rekonštruovaných budovách rovný alebo väčší ako 2 m2.K.W-1. Pre novostavby sa odporúča hodnota RN väčšia alebo rovná 3 m2.K.W-1.
Ak ste sa rozhodli pre zatepľovanie, mali by ste mať najprv k dispozícii návrh primeraného spôsobu zateplenia budovy s posúdením navrhnutej skladby konštrukcie na difúziu a kondenzáciu vodných pár. Podľa návrhu si vyberiete zatepľovací systém a objednáte práce v overenej realizačnej firme. Tá by mala fasádu nielen kvalitne zrealizovať, ale aj zabezpečiť kontrolu kvality a po dokončení diela poskytnúť dlhodobú záruku.
Pri nesprávnom vyhotovení izolácie vznikajú tepelné mosty. Sú to miesta so zvýšeným prechodom tepla, ktoré nepriaznivo ovplyvňujú podmienky v interiéri. Ich existencia vedie v zime k ochladzovaniu vnútorného povrchu stien, ku kondenzácii vodných pár a často aj k vzniku plesní. Najvhodnejšie je eliminovať možnosť vzniku tepelných mostov už pri návrhu konštrukcie.
Materiály na tepelnú izoláciu
V súčasnosti sa v stavebníctve využíva najmä polystyrén a minerálna vlna. Ostatné druhy izolácií sú zastúpené v menšej miere, najmä pre vyššiu cenu. Ako výborné izolanty sa na tepelnú izoláciu obvodových stien osvedčili polyuretán (λ = 0,02 až 0,035 W/m.K) alebo penové sklo (λ = 0,04 W/m.K).
Minerálna vlna
Rozlišujeme sklenú a čadičovú vlnu. Obidve sú ideálnym tepelno-, požiarno- a zvukovoizolačným materiálom.
- Sklená vlna je ľahká, mäkká a trvalo elastická. Väčšinou sa predáva zrolovaná a stlačená na jednu tretinu svojho objemu.
- Kamenná (čadičová) vlna má v porovnaní so sklenou dvoj- až desaťnásobne väčšiu hustotu, je tvrdšia. Kamennú vlnu vďaka jej odolnosti proti tlaku možno použiť aj na zaťažovanú izoláciu - lisované dosky.
Súčiniteľ tepelnej vodivosti minerálnovláknitých materiálov je 0,034 až 0,076 W/m.K (závisí od konkrétneho výrobku). Materiály v celom svojom priereze odpudzujú vodu. Ak sa voda dostane na povrch dosiek, zostane na ňom alebo stečie. Dosky majú minimálnu nasiakavosť. Rohože nie sú tvarovo stále, ale dosky z kamennej vlny nemenia svoj tvar a objem ani po 50 rokoch.
Polystyrén
Expandovaný polystyrén (EPS) je bežne známy biely materiál, ktorý dobre chráni budovu pred chladom a teplom. Bežný fasádny polystyrén (EPS) má tepelnú vodivosť λ (lambda) 0,036 až 0,039 W/m.K (keď hrúbku polystyrénu v metroch vydelíme týmto číslom, dostaneme tepelný odpor konkrétnej dosky).
Každý balík polystyrénu musí podľa STN EN 13 163 obsahovať priložený leták s uvedením výrobcu, typu a ďalších povinných informácií. Na zateplenie fasády kontaktným zatepľovacím systémom (ETICS = external thermal insulation compound systems) by sme mali používať známy (biely) expandovaný stabilizovaný polystyrén s objemovou hmotnosťou 14 - 20 kg/m3. Polystyrén je výborný tepelnoizolačný materiál. Má však horšiu difúziu (priepustnosť) vodnej pary cez stenovú konštrukciu.
Extrudovaný polystyrén (XPS) má uzavretú bunkovú štruktúru, vďaka ktorej disponuje vynikajúcimi vlastnosťami (je takmer nenasiakavý a veľmi pevný). Jeho súčiniteľ tepelnej vodivosti je 0,032 - 0,038 W/m.K. Priepustnosť vodnej pary je veľmi nízka. Používa sa aj na zateplenie stien pod úrovňou terénu.

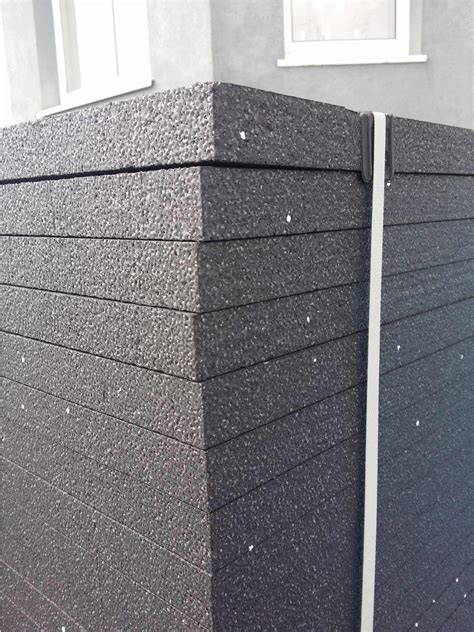

Nový sivý polystyrén
Na trhu sa nedávno objavil nový sivý polystyrén, ktorý má o 20 percent lepšie tepelné vlastnosti ako bežný polystyrén (EPS). Jednou z ciest, ako vytvoriť dokonalý tepelný izolant, je minimalizovať v ňom šírenie tepla. Novým spôsobom sa šírenie tepla minimalizuje znižovaním priepustnosti tepelného žiarenia cez polystyrén. Tvorí 30 až 40 % energie z celkového množstva tepla, ktoré izolantom prejde. Pritom je potrebné zabrániť najmä vyžarovaniu zložky s dĺžkou vlny 9,85 μm, ktorá prevažuje pri teplote 21 °C. Umožňuje to stopová prísada grafitu, ktorý je jemne rozomletý na nanometrické častice.
Vďaka nanotechnológii je možné vytvoriť jemné častice grafitu a súčasne zaistiť ich rozmiestnenie vo vzdialenosti do 10 μm od seba tak, aby sa navzájom nedotýkali. S bežne rozomletým grafitom je to nerealizovateľné. Membrána polystyrénovej expandovanej bunky je pre tepelné žiarenie s dĺžkou vlny okolo 10 μm nepriepustná. Nanočastice grafitu v podstate vytvárajú z membrán polystyrénových guľôčok tepelné zrkadlá, ktoré odrážajú a pohlcujú žiarenie. Vďaka tomu dochádza k zníženiu merateľného súčiniteľa tepelnej vodivosti λ na hodnotu 0,032 W.m-1.

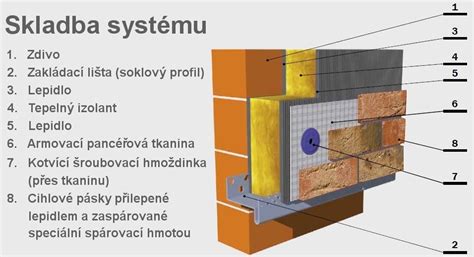

Kontaktné zatepľovacie systémy (ETICS)
Samotný izolant nestačí na zabezpečenie všetkých požiadaviek (pevnostných, estetických, trvanlivostných, protipožiarnych, hygienických, atď.). Potrebné je použiť ďalšie materiály, ktorých spolupôsobenie musí byť z hľadiska požiadaviek na zateplenie produktívne. Hovoríme o kompatibilite jednotlivých materiálov, ktoré spolu tvoria zatepľovací systém.
Základná skladba systémov je určená pre najčastejšie prípady zateplenia. Tepelná izolácia je pri tomto systéme spojená pomocou lepiacej malty a tanierových rozperných kotiev priamo s pôvodnou konštrukciou a vrstvou omietky. Na rodinné domy sa najčastejšie používajú kontaktné zatepľovacie systémy, ktorých základ tvoria fasádne izolačné dosky z expandovaného penového polystyrénu alebo z minerálnej vlny. Na pôvodný podklad sa lepia a zaisťujú tanierovými kotvami.
Na lepenie, vyrovnávanie a stierkovanie dosiek je určená hydrofobizovaná lepiaca malta (stierka, tmel, lepidlo) na báze cementu, modifikovaná polymérmi. Po namontovaní dosiek treba vytvoriť na polystyrénovom povrchu základnú vrstvu omietky z lepiacej malty. Vystuženie základnej vrstvy omietky zabezpečíme armovacou sklotextilnou mriežkou odolnou proti pôsobeniu zásaditého prostredia.
Minerálna vlna vs. polystyrén v ETICS
Je známe, že izolačné dosky z minerálnej vlny majú lepšiu priepustnosť vodnej pary ako polystyrénové izolačné dosky. Používajú sa na zateplenie v prípadoch, keď interiér budovy produkuje väčšie množstvo pár. Sú to prípady vlhkých prevádzok, ale aj priestory, v ktorých je v stenách aj po sanácii väčšie množstvo vody. Nie sú však úzko zamerané na tieto situácie - napomáhajú totiž v interiéri vytvoriť optimálnu klímu pre príjemné bývanie.
Na trhu je v ponuke aj paropriepustný systém (otvorený) na báze polystyrénu. Pozostáva z navzájom zosúladených vrstiev, ktoré zlepšujú priepustnosť vodnej pary. Fasádne izolačné dosky na báze expandovaného penového polystyrénu sú optimálne paropriepustné, čím zaručujú optimálnu vnútornú klímu.
Perforované dosky z polystyrénu majú rozmer 100 × 50 cm a dodávajú sa v hrúbkach 8 a 10 cm. Do výšky 10 m (s výnimkou betónu a jestvujúcich omietok) nie je potrebné ich mechanické kotvenie rozpernými kotvami.
Sklotextilná mriežka v skladbe kontaktného zatepľovacieho systému pôsobí ako armovacia, teda mriežka na zabezpečenie súdržnosti vrstiev. Musí byť odolná proti pôsobeniu zásaditých roztokov.
Postup zatepľovania
Ľudský faktor má na kvalitu zateplenia výrazný vplyv. Chyby pri zatepľovaní vznikajú v rôznych etapách procesu zatepľovania ako dôsledok ledabolého prístupu k realizácii a nedostatočných vedomostí o zatepľovaní. Už chyba v návrhu je chybou celého zateplenia!
Príprava podkladu
Pred začatím tepelnoizolačných prác je potrebné venovať mimoriadnu pozornosť kvalite podkladu a úprave klampiarskych prvkov. Pri stavbe lešenia je potrebné kotvy osadiť pred budúcu rovinu fasády tak, aby vznikol dostatočný priestor na manipuláciu s tepelnou izoláciou. Odporúča sa povrch minimálne narušiť murárskym kladivom. Tzv. vysprávky by sa mali realizovať polymércementovou maltou. Časti fasády s veľkými nerovnosťami sa odporúča celoplošne vyrovnať. Strešné zvody, hromozvody a ostatné konštrukcie osadené na fasáde treba odinštalovať. Po ukončení prípravných prác sa odporúča z povrchu fasády odstrániť prach a celú plochu opláchnuť vodou.
Pred lepením polystyrénových dosiek sa na pripravený podklad pomocou rozperiek a kotiev (2 ks/m) pripevní soklový profil (alebo hobľovaná lata) v presnej horizontálnej polohe a požadovanej výške. Na vyrovnanie miestnych nerovností možno použiť vyrovnávacie podložky. Na zjednodušenie práce v oblasti rohov sa odporúča použiť soklové rohové profily. Ak sa nepoužijú rohové profily, musia sa hrany soklového profilu v mieste styku zrezať pod uhlom 45°.

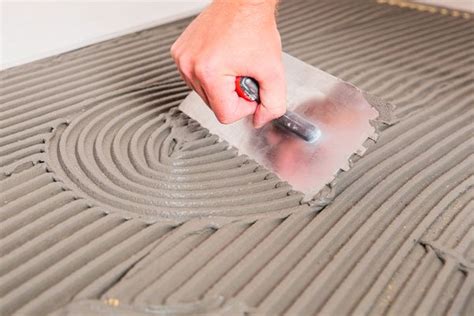

Príprava a nanášanie lepidla
Nasleduje namiešanie lepiacej malty. Do 2,7 l čistej vody sa vysype 1 vrece (13 kg) suchej zmesi a dobre sa premieša ručným elektrickým miešadlom. Po premiešaní sa lepiaca malta nechá približne 5 min odstáť. Po opätovnom premiešaní je lepiaca malta pripravená na použitie. Spracovateľnosť takto pripravenej malty je približne 1,5 h. Nanáša sa po obvode polystyrénovej dosky a do stredu v podobe terčíkov.
Príprava lepiacej zmesi musí byť urobená podľa návodu uvedenom na technickom liste lepidla. Lepidlo sa nanáša iba na dosky so suchým a kompaktným povrchom bez mechanického poškodenia alebo výrazného lokálneho, farebného odlíšenia.
V prípade izolantu SMARTwall N C1 sa lepidlo nanáša na stranu, ktorá nie je povrchovo upravená. V prípade izolantu SMARTwall N C1 je lepidlo nutné na povrch nanášať v dvoch krokoch. Lepidlo sa nanáša po obvode v súvislom páse širokom zhruba 120 mm. V strede sa lepidlo nanáša v dvoch alebo troch terčoch o rozmeroch zhruba 120 x 120 mm (rozmer po zatlačení na stenu). Lepidlo musí pokrývať minimálne 40% povrchu dosky.
Pri izolačných doskách SMARTwall C1 sa lepidlo nanáša v dvoch krokoch: v prvom kroku sa vtláča tenká vrstva lepidla do štruktúry izolantu, v druhom kroku sa nanáša hlavná vrstva lepidla. Pri izolačných doskách SMARTwall C2 sa aplikuje hlavná vrstva lepidla na povrchovo upravenú stranu izolantu v jednom kroku.
Lepenie izolačných dosiek
Po nanesení sa dosky ukladajú na zatepľovanú stenu, začína sa od zakladacej lišty. Miernym tlakom sa dosky SMARTwall N C1 vyrovnávajú tak, aby boli horizontálne, vertikálne a aj plošne zarovnané a nevznikali povrchové nerovnosti medzi jednotlivými doskami. Polystyrénová doska sa osadí na soklový profil a pritlačí. Tým sa vytvorí lepený spoj na približne 40 až 60 % plochy. Po uložení prvého radu sa dosky v ďalších radoch lepia na väzbu, posunuté o 1/2 dĺžky. Dosky sa k sebe dotláčajú tesne, tak aby nevznikal medzi nimi horizontálny alebo vertikálny spoj (tepelný most).
Po nalepení platní sa nechá lepiaca malta minimálne 1 deň vyzrieť. Následne je potrebné styky polystyrénových dosiek prebrúsiť, aby sa odstránili drobné nerovnosti a výstupky. Brúsenie sa realizuje brúsnou doskou. Rovinnosť povrchu sa kontroluje dvojmetrovou latou.
Pokúste sa izoláciu lepiť tak, aby medzi doskami nevznikali škáry. Pokiaľ sa to predsa len stane, existuje jednoduché riešenie. Škáry do veľkosti 2 mm ponechajte a pri rozmedzí 2-5 mm vyplňte prírezom izolačnej dosky alebo polyuretánovou penovou hmotou.
Mechanické kotvenie
Do poréznych materiálov sa bez príklepu vyvŕtajú otvory na umiestnenie kotiev. Priemer vrtáka je 8, resp. 10 mm (podľa priemeru drieku kotvy). Pri dierovaných tehlách alebo pórovitom podklade je potrebné použiť kotvy so skrutkovacím tŕňom. Vzdialenosť kotiev od okraja pôvodnej konštrukcie je minimálne 100 až 200 mm. Kotvy sa osadia do predvŕtaných otvorov a zapustia pomocou špeciálneho nástavca na vŕtačku. Zapustené kotvy sa následne zakryjú zátkou z izolačného materiálu.
Kotvenie zatepľovacieho systému sa robí vždy po 24 h technologickej prestávke. Dĺžka technologickej prestávky závisí na poveternostných vplyvoch a orientácii zatepľovanej steny na konkrétnu svetovú stranu. V procese zatepľovania zvyčajne realizačná firma využíva technologickú prestávku na jednej stene na realizáciu zateplenia na stene druhej.
Dĺžka kotvy musí vždy zodpovedať súčtu hrúbky izolantu, hrúbky lepidla (v prípade rekonštrukcie je nutné pripočítať hrúbku stávajúcej omietkovej vrstvy) a minimálnej kotviacej hĺbke. V tabuľkách nájdete doporučený presný typ a dĺžku kotvy pre danú hrúbku izolantu.
Priemer vŕtaného otvoru musí byť 8 mm, v prípade väčšieho alebo menšieho priemeru nedôjde k správnej aktivácii kotvy. Kotevná hĺbka musí zodpovedať druhu murovacieho materiálu, pri kotvách TFIX-8ST je táto min 25 mm pre väčšinu v súčasnosti dostupných murovacích materiálov.
| Materiál | Kategória použitia | Kotviaca hĺbka (mm) |
|---|---|---|
| Betón, lícové betónové dielce | A | 25 |
| Plné tehly, vápennopieskové tvárnice, tvárnice z ľahčeného betónu | B | 25 |
| Dierované tehly, vápennopieskové dierované tvárnice, dutinové bloky z ľahčeného betónu | C | 25 |
| Medzerovitý ľahčený betón | D | 25 |
| Pórobetón | E | 65 |
Rozmiestnenie kotiev: Vzdialenosť osi kotvy od okraja izolačnej dosky musí byť rovná alebo väčšia ako je hrúbka izolantu. Kotvy musia prechádzať v mieste lepidla alebo vo vzdialenosti maximálne 80 mm od okraja lepidla. Os vŕtania otvorov pre kotvy musí byť vedená kolmo k rovine zatepľovacieho materiálu. Kotva musí byť aktivovaná zaskrutkovaním tŕňa, pribitím nedochádza k vytvoreniu pevného spoja tak, aby sa krycia izolácia taniera kotvy dostala do úrovne izolácie. Na zaskrutkovanie kotiev TFIX-8ST je nutné použiť akumulátorový skrutkovač a špeciálny aplikačný nástavec TFIX-8S TOOL. Rozmiestnenie kotiev musí zodpovedať kotviacemu plánu, čo znamená, že pre štandardný rodinný dom do výšky 8 m je nutné použiť 3 ks kotiev na dosku.
Výstužná vrstva
Výstužná vrstva sa má realizovať najneskôr do 14 dní po nalepení tepelnej izolácie. Pred celoplošným stierkovaním sa osadia rohové a odkvapové lišty. Antikorovým zubovým hladidlom so zubmi 10 × 10 mm sa na dosky nanesie stierka, do ktorej sa vloží sklotextilná sieťka nastrihaná na pásy s potrebnou dĺžkou. Jednotlivé pásy sieťky sa spájajú s presahom 10 cm. Sieťka sa do stierky vtláča pomocou hladidla. Predpísaný minimálny čas zrenia výstužnej vrstvy je 7 dní.
Malé nerovnosti na povrchu treba prebrúsiť brúsnym papierom a na povrch sa nanesie pomocou valčeka penetračný náter, ktorý treba pred aplikáciou dôkladne premiešať. Pred nanesením omietky treba skontrolovať čísla farieb, zrnitosť a šarže. Obsah nádoby s omietkou sa dôkladne premieša.
Časté chyby pri zatepľovaní
Názor, že hrúbka izolačnej dosky 5 cm postačuje, sa stal najčastejším omylom. V súčasnosti sa používa zateplenie v hrúbke aj 25 centimetrov. Hrubým odhadom stanovená hrúbka izolačného materiálu síce občas môže viesť k správnemu výsledku, ale je to len náhodný a zriedkavý prípad. Každý návrh systému a hrúbky izolantu má byť podložený tepelnotechnickým výpočtom, ktorý vychádza z už existujúcej skladby obvodového plášťa s konkrétnymi podmienkami pôsobenia a s cieľom, ktorý potrebujeme zateplením dosiahnuť - napríklad parametre nízkoenergetického domu.
Iná chyba súvisí so zatepľovaním zavlhnutého muriva. Bežne používaný polystyrén je vynikajúci tepelný izolant určený na suché murivo. Vyznačuje sa pomerne vysokým difúznym odporom a jeho použitie na murivo s vyššou vlhkosťou môže viesť k vzniku viacerých nedostatkov. Ak zatepľujeme vlhké murivo, je potrebné voliť paropriepustné systémy s nízkym difúznym odporom, ktoré umožňujú plynulý prechod vlhkosti smerom do exteriéru. Paropriepustné kontaktné zatepľovacie systémy poskytujú viacero výhod a medzi nezanedbateľné patrí aj vytváranie optimálnej klímy v interiéri.
Ďalšou chybou je, ak v snahe ušetriť sa skladba zateplenia zostaví z nesúrodých, často na zatepľovanie nevhodných materiálov. Vo väčšine prípadov to spôsobuje poruchy v systéme. Niektorí investori experimentujú aj tak, že pomiešajú v skladbe zatepľovacieho systému komponenty od rôznych výrobcov.
Veľkou chybou je aj používanie nevhodných lepidiel. Systémové lepiace stierky majú špecifické vlastnosti, ako sú vysoká priľnavosť a dostatočná pružnosť. Napríklad lacné lepidlá určené na lepenie obkladov a dlažieb nemôu zodpovedať kritériám používania v rámci kontaktných zatepľovacích systémov. Dosky sa postupne môžu uvoľniť od podkladu a celý systém sa tak znehodnotí.
Chybami sú nepostačujúca dĺžka kotvenia alebo používanie lacných nekvalitných rozperných kotiev (pri aplikácii sa ľahko lámu a ich použitie je pre kotvenie rizikové). Statik obyčajne predpisuje aj počet a rozmiestnenie rozperných kotiev, ktoré sa nikdy nesmú umiestňovať na miesta styku tepelnoizolačných dosiek. V súčasnosti sú trendom lepiace kotvy. Je to špecifický druh lepeného spoja, ktorý sa využíva napríklad aj v automobilovom priemysle. Má síce niektoré obmedzujúce podmienky použitia, tie sa však dajú zvyčajne splniť jednoduchými zásahmi. Napríklad stará omietka, na ktorú sa upevňujú tepelnoizolačné dosky, by nemala byť hrubšia ako 4 cm. Vzhľadom na to, že štandardná kotva prederaví tepelnoizolačný materiál, predstavuje aj riziko vzniku porúch v budúcnosti.
