Ak musíte každý večer kráčať potme po schodoch, iste by sa vám zišlo schodiskové osvetlenie, vďaka ktorému by ste nemuseli „žmúriť” a poslepiačky sa vyhýbať prekážkam. Výhodou schodiskového vypínača je, že s ním môžete z viacerých miest ovládať jedno alebo hneď niekoľko svetiel. Schodiskový vypínač poznáme aj pod názvom striedavý vypínač (typ č. 6), ktorý funguje ako dvojpólový prepínač.
Základné princípy a schodiskové zapojenie
Schodiskový vypínač má jeden spoločný vstup a dva výstupy, medzi ktorými sa prepína. Cez dvojicu striedavých spínačov následne prechádzajú svietidlové prívodné drôty. Vďaka tomu môžete jeden obvod vypínať a zapínať z vrchu i spodu chodby. Použitie vypínača č. 6 je ideálne na ovládanie svetla z dvoch miest: na jednej strane chodby alebo miestnosti sa vypínačom svetlo zapne a na druhej strane sa to isté svetlo druhým vypínačom vypne.
Pokiaľ chcete do obvodu s dvomi vypínačmi pridať ďalšie svetelné zdroje alebo rozšíriť počet ovládacích miest, budete potrebovať krížový vypínač (typ č. 7). Krížový vypínač je zložený z dvoch dvojíc vstupov a výstupov a v obvode sa používa vždy spoločne s vypínačmi č. 6. Medzi dvojicu striedavých prepínačov je možné zaradiť ľubovoľný počet krížových vypínačov, ak potrebujete ovládať svetlo z viac ako dvoch miest.

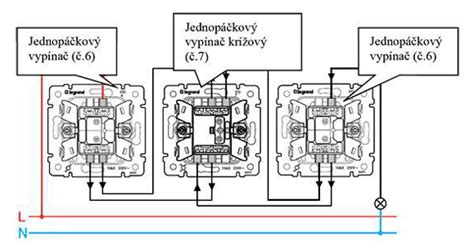

Zapojenie vypínačov 6-7-6 VISIO S - montážny návod
Technické informácie a bezpečnosť
Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením. Pri práci dodržiavajte tieto zásady:
- Pred začatím prác vypnite istič príslušného svetelného okruhu.
- O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou.
- Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY 3 × 1,5 mm2.

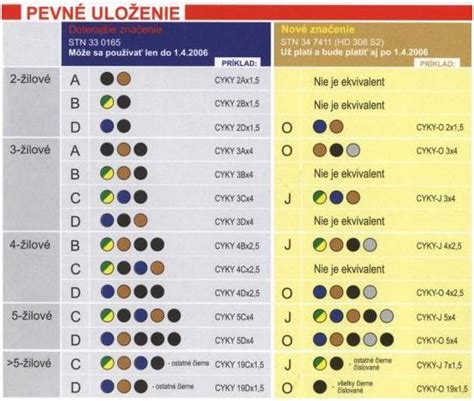

Farby vodičov musia zodpovedať norme STN:
- Hnedá (fáza L): Pracovný vodič pod napätím, ktorý vypínač prerušuje.
- Modrá (neutrálny vodič N): Vedie priamo do svietidla bez prerušenia vypínačom.
- Žltozelená (ochranný vodič PE): Vedie priamo do svietidla a zabezpečuje uzemnenie.
Praktické tipy pre inštaláciu Legrand Niloe
Väčšina vypínačov Legrand Niloe má svorky prístupné voľne zozadu. Pri inštalácii postupujte nasledovne:
- Zbavte kábel izolácie a odizolujte jednotlivé vodiče na dĺžku podľa údajov na prístroji.
- Ak používate skrutkové svorky, vložte vodič pod skrutku tak, aby ho pri doťahovaní vtiahla dnu.
- Pri pružinových svorkách nemusíte použiť skrutkovač, vodič stačí zasunúť po uvoľnení mechanizmu.
- Dajte si pozor, aby bol prístroj vypínača správne otočený a vypínal sa stlačením klapky nahor.
- Po zapojení pripevnite vypínač k inštalačnej krabici pomocou skrutiek.
Pamätajte, že vypínače Legrand Niloe je možné osadiť do viacnásobných rámikov (max. 5-násobných) so štandardnou osovou vzdialenosťou 71 mm. Vďaka tomu môžete na jednom mieste kombinovať schodiskové, krížové alebo lustrové vypínače podľa potrieb vašej domácnosti.
