V elektroinštalácii domov a iných objektov sa stretávame s rôznymi typmi vypínačov, ktoré slúžia na ovládanie osvetlenia alebo iných elektrických spotrebičov. Cieľom tohto článku je poskytnúť zrozumiteľný a podrobný prehľad najčastejších zapojení vypínačov, určený predovšetkým pre laickú verejnosť, ktorá hľadá radu pri výbere alebo zapojení vypínača. Na začiatok je dobré položiť si otázku: Koľko svetiel (elektrických okruhov) potrebujem ovládať a z koľkých miest?
Běžné vypínače do domových elektroinštalácií sú typicky dimenzované pre menovité striedavé napätie 250 V AC a menovitý prúd 10 A.
Prinášame kompletný a prehľadný zoznam najčastejších zapojení vypínačov. Srozumiteľne a prehľadne ukážeme, ako zapojiť luster, prechodné haly, domové schodiská.
Základné rozdelenie a význam číselného radenia vypínačov
Pre správne pochopenie funkcií vypínačov je dôležité poznať ich základné delenie a systém číselného radenia, ktorý označuje vnútorné zapojenie kontaktov vypínača a možnosti použitia. Aký je rozdiel medzi spínačom, tlačidlom, vypínačom a prepínačom?
- Spínač má rovnakú funkciu ako vypínač, spína (resp. rozpína) elektrický obvod.
- Tlačidlo tiež spína obvod, ale len po dobu stlačenia. Po uvoľnení sa vracia do východiskovej pozície.
- Prepínač prepína medzi dvoma obvodmi, otočný prepínač spravidla medzi viacerými obvodmi.
Čo znamená číslo vypínača? Je to číslo radenia, označujúce vnútorné zapojenie kontaktov vypínača a možnosti použitia. Tu je prehľad najčastejších:
| Číslo radenia | Názov / Typ | Popis a použitie |
|---|---|---|
| č. 1 | Jednopólový vypínač | Zapína a vypína jeden okruh. Vhodný pre ovládanie osvetlenia jednoduchej miestnosti. |
| č. 1/0 | Jednopólové tlačidlo | Spínač, ktorý sa po uvoľnení vráti do rozopnutej polohy. Ideálne pre ovládanie zvončekov, impulzných relé a časovačov. |
| č. 2 | Dvojpólový vypínač | Zapína a vypína fázu a nulový vodič. |
| č. 3 | Trojpólový vypínač | Známy ako sporáková kombinácia. |
| č. 5 | Dvojitý (lustrový) vypínač | S dvoma klapkami, zapína a vypína nezávisle dva okruhy. Obsahuje dva jednoduché vypínače so spojeným pólom. |
| č. 5a (6+1) | Dvojitý vypínač | S dvoma klapkami. Obsahuje vypínač radenia 1 a prepínač radenia 6. Používal sa skôr, nahradený 6+6. |
| č. 5b (6+6) | Dvojitý prepínač | S dvoma klapkami. Univerzálnejší než 5a. Vhodné pre miestnosť s chodbou, hlavný a vedľajší vchod. |
| č. 6 | Jednopólový schodiskový prepínač | Prepína medzi dvoma okruhmi alebo ho použijete ako vypínač radenia 1. Vhodný pre ovládanie osvetlenia chodby, prechodnej miestnosti, schodiska z dvoch miest. |
| č. 6/0 | Prepínacie tlačidlo | Prepínač, ktorý sa po uvoľnení vráti do východiskovej polohy. |
| č. 7 | Dvojpólový krížový prepínač | Dôležitý pri ovládaní svetiel z 3 a viac miest. Používa sa vždy medzi dvoma vypínačmi č.6. |
Zapojenie schodiskového vypínača (č. 6)
Musíte každý večer kráčať potme po schodoch? Iste by sa vám zišlo schodiskové osvetlenie, vďaka ktorému by ste nemuseli „žmúriť” a poslepiačky sa vyhýbať prekážkam.
Základný princíp a použitie
Výhodou schodiskového vypínača je, že s ním môžete z viacerých miest ovládať jedno alebo hneď niekoľko svetiel. Schodiskový vypínač poznáme aj pod názvom striedavý vypínač, ktorý funguje ako dvojpólový prepínač. Je preň typické, že má jeden spoločný vstup a dva výstupy, medzi ktorými sa prepína, pričom je možné využiť iba jeden vstup a dva nezávislé výstupy. Cez dvojicu striedavých spínačov následne prechádzajú svietidlové prívodné drôty.
Jedná sa o zapojenie schodiskového vypínača, kedy vypínačom č.6 ovládame jedno alebo viac svietidiel naraz z dvoch miest. Tzn., že jedným vypínačom na jednej strane svietidlo rozsvietime alebo zhasneme a na druhej strane miestnosti alebo chodby môžeme rovnaké svietidlo tiež rozsvietiť alebo zhasnúť. Najčastejšie použitie sú schodiská, chodby alebo miestnosti s viacerými vchodmi.
Schéma zapojenia schodiskového vypínača
Schodiskové zapojenie dvoch vypínačov č.6 umožňuje ovládať jeden spotrebič. Tento prepínač môže prepínať medzi dvoma okruhmi. Takto môže každý z nich prepínať elektrický obvod z dvoch vzájomne izolovaných dvoch súbežných ciest. Vďaka tomu môžete jeden obvod vypínať a zapínať z vrchu i zospodu chodby. Pri realizácii moderného osvetlenia sa často stretávame s potrebou zapojiť schodiskový vypínač, niekedy označovaný ako "schodiskák". Toto zapojenie umožňuje ovládať svietidlo z viacerých miest - v ideálnom prípade využijeme minimálne dva vypínače č. 6.
Zapojenie krížového vypínača (č. 7)
Prečo a kedy použiť krížový vypínač
Pokiaľ chcete do obvodu s dvomi vypínačmi (č. 6) pridať ďalšie svetelné zdroje, budete potrebovať krížový vypínač. Zapojenie krížového vypínača (vypínače č.7) je už veľmi zložité a zjednodušene sa dá povedať, že sa používa vždy medzi dvoma vypínačmi č.6 na miestach, kde potrebujeme ovládať svietidlá z troch a viac miest. V interiéroch, kde je potreba ovládať svietidlo z viacerých miest, prichádza do hry krížový vypínač, často označovaný ako "krížak".

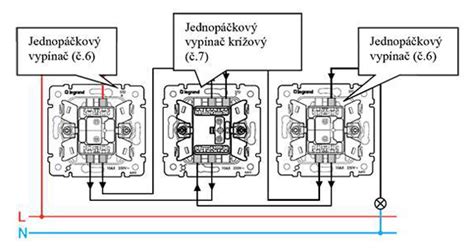

Princíp a schéma zapojenia krížového vypínača
Krížový vypínač je zložený z dvoch dvojíc vstupov a výstupov. Ide o prepojenie dvoch vodičov medzi striedavými spínačmi, a to buď súbežne alebo krížom. Krížový vypínač nemusí byť len jeden, pokiaľ to potrebujete, môžete ich do obvodu zaradiť viac.
Pre kompletné zapojenie, kde chcete ovládať svetlo z troch a viac miest, potrebujete 2 x vypínač č. 6 a potom doplniť počet vypínačov č. 7 podľa potreby. Prvý a posledný je striedavý vypínač č.6, ostatné nazývané "krížové" sú vypínače č.7. Krížový vypínač č.7 je vhodný pre ovládanie osvetlenia dlhej chodby, schodiska.
Na červený pól privedieme jeden z tzv. korešpondenčných vodičov vypínača č. 6 a z červeného výstupu ho znova napojíme na korešpondenčný vodič ďalšieho vypínača č. 7 alebo koncového vypínača č. 6.
Pre príklad si teda predstavte, že máte dlhú chodbu a potrebujete ju rozsvecovať alebo zhasínať na začiatku, uprostred a aj na konci. Alebo máte chodbu, do ktorej sa vchádza z troch izieb a pri každých dverách si chcete na chodbe rozsvietiť alebo zhasnúť. Alebo ešte si možno predstaviť, že máme osvetlenie záhrady a tieto svietidlá chcete ovládať vypínačom na dome, ďalším ovládačom pri bránke a aj ďalšími vypínačmi v altánku a na garáži.
Iné typy vypínačov a ich zapojenie
Jednoduchý vypínač (č. 1)
Základné zapojenie jedného vypínača, ktorým ovládate jeden okruh (obvykle svetlo). Vypínač radenia č.1 je vhodný pre ovládanie osvetlenia jednoduchej miestnosti.
Dvojitý (lustrový) vypínač (č. 5, 5a, 5b)
Zapojenie jedného vypínača s dvoma klapkami, ktorým ovládate zvlášť dva okruhy (napríklad dve polovice lustra). To umí vypínač radenia č.5, ktorý obsahuje dva jednoduché vypínače so spojeným pólom. Tzn., že si jedným vypínačom rozsvietime jednu polovicu svetiel a druhým vypínačom druhú polovicu svetiel v miestnosti.
Možností je naozaj mnoho, môžeme si napr. pri kuchynskej linke jednou klapkou rozsvietiť svietidlo pod linkou a druhou klapkou rozsvietiť svietidlo nad linkou. V kúpeľni je možné napr. jednou klapkou zapnúť ventilátor a druhou klapkou môžem rozsvietiť svietidlo nad zrkadlom.
Dvojitý schodiskový vypínač č.5B slúži na ovládanie dvoch svietidiel alebo dvoch radov svietidiel z dvoch miest. Pre príklad si možno predstaviť, že na chodbe pri schodisku máme dvojitý vypínač a jednou klapkou môžeme rozsvietiť osvetlenie schodiska a druhou klapkou môžeme rozsvietiť osvetlenie chodby a ďalším vypínačom môžeme na druhej strane schodiska alebo chodby tieto svetlá zase zhasnúť alebo rozsvietiť. Kedysi sa v tomto zapojení používal vypínač 5a (6+1), ten je dnes nahradený univerzálnejším 6+6 alebo tiež 5b. Je vhodný pre miestnosť s chodbou, hlavný a vedľajší vchod.
Tlačidlá (č. 1/0, č. 6/0)
Konštrukčne vychádza tlačidlo č.1/0 z bežného vypínača č.1, má teda dve svorky. Oproti vypínaču má tlačidlo pružinu, ktorá po uvoľnení vracia ovládaciu kolísku späť do pôvodnej polohy. Funkčný rozdiel spočíva v tom, že tlačidlo je zopnuté iba v okamihu stlačenia - po jeho uvoľnení sa obvod automaticky preruší. Tento typ ovládania sa bežne používa napr. pre domové zvončeky alebo pre spúšťanie ventilátorov s časovým dobehom.
