Laserové Diaľkomery: Moderná Technológia pre Presné Meranie Vzdialeností a Jej Využitie

Laserové diaľkomery sú nepostrádateľné meracie nástroje, ktoré sa hodia pri stavebných prácach, rekonštrukciách, dokončovacích prácach, v armáde, v lesníctve, športe, energetike, poľovníctve, poľnohospodárstve a všade tam, kde je potrebné rýchlo a presne určiť vzdialenosť, uhol alebo meranie sklonu. Laserový diaľkomer je zariadenie, ktoré využíva laserový lúč na meranie vzdialenosti k cieľu. Sú často uprednostňované pred inými typmi diaľkomerov, pretože poskytujú presnejšie merania a možno ich použiť v širokom rozsahu podmienok, vrátane slabého osvetlenia a nepriaznivých poveternostných podmienok. Navyše sú relatívne malé a prenosné, vďaka čomu sa ľahko prenášajú a používajú v teréne. Laserové diaľkomery sa bežne využívajú v bezpečnostných, priemyselných a civilných aplikáciách, kde je kritické presné meranie vzdialenosti.

Princípy Fungovania Laserového Diaľkomera

Laserový diaľkomer sa zvyčajne skladá z laserového žiariča, prijímača a mikroprocesora. Laserové diaľkomery vysielajú elektromagnetické impulzy v laserových lúčoch prostredníctvom svojich systémov optoelektroniky. Laserový žiarič vyšle pulz laserového svetla, ktoré zasiahne cieľ a odrazí sa späť k prijímaču, ktorý detekuje vracajúce sa svetlo. Systém zariadenia meria vzdialenosť analýzou času cesty v dvoch rovinách na základe fázového oneskorenia vyslanej a odrazenej EM vlny. Ďalšou metódou je priame meranie času prechodu impulzu z diaľkomera do cieľa a naopak; táto metóda sa používa v pulzných laserových diaľkomeroch. Existujú aj laserové diaľkomery, ktoré vykonávajú interferometrické meranie vzdialenosti, čo je bezpochyby najpresnejšia a najrýchlejšia metóda merania vzdialenosti, avšak interferometrické diaľkomery sú drahé a náchylné na poškodenie. Čas alebo fázový posun, kým impulz prejde k cieľu a späť, meria mikroprocesor, ktorý potom vypočíta vzdialenosť k cieľu pomocou rýchlosti svetla.

Kľúčové Výhody a Funkcie

Laserové diaľkomery sú najfunkčnejšie a technologicky najvyspelejšie meracie nástroje v porovnaní s ich optickými a ultrazvukovými náprotivkami. Ich hlavná výhoda, okrem mimoriadne presných meraní (s presnosťou 1 mm na kilometer alebo +/- 1-5 mm na km), je skutočnosť, že ich môže používať len jedna osoba. Optické diaľkomery, používané na presné meranie vzdialenosti na staveniskách a na veľkých otvorených plochách, vyžadujú aspoň dve osoby naraz.

Laserové diaľkomery sú tiež menej náchylné na chyby v meraní spôsobené nesprávnym umiestnením nástroja a inými chybami obsluhy. Väčšina profesionálnych laserových diaľkomerov je vybavená elektronickou pomôckou na vyrovnávanie, funkciou automatickej kalibrácie a ponúka možnosť vykonávať merania na základe Pytagorovej rovnice alebo funkcie "maliar". Tieto nástroje umožňujú vykonávať kontinuálne merania, oneskorené merania, merať súčet alebo rozdiel plôch a merať objem.

Základné meranie vzdialenosti s laserovými nástrojmi je veľmi rýchle a jednoduché. Stačí zapnúť zariadenie, umiestniť laserový bod na povrch a spustiť meranie. Obzvlášť zaujímavá je funkcia nepretržitého merania, ktorá umožňuje merať najvyššie a najnižšie hodnoty a potom porovnať rozdiel v jednom meracom cykle. Procesory a algoritmy rýchlo vypočítajú plochu alebo objem miestnosti. Pre tieto merania stačí vybrať správnu možnosť z ponuky zariadenia, zmerať dĺžku povrchu a potom vykonať kolmé meranie.

Profesionálne laserové diaľkomery, ako napríklad EXTECH DT60M, umožňujú vykonávať merania aj pomocou matematických funkcií. Táto funkcia je založená na algoritme Pytagorovej rovnice a pomáha operátorovi merať výšku objektu pomocou dvoch meracích bodov ako referenčných bodov. Ide o mimoriadne užitočnú funkciu, ktorá značne uľahčuje priestorové merania.

Špecifické Aplikácie a Modely Diaľkomerov

Pre Poľovníkov a Uniformované Zložky

Moderná technika na počkanie vyráta vzdialenosť zveri od lovca, čo využijete najmä pri streľbe na väčšiu vzdialenosť. Laserové diaľkomery sú pre tieto účely nepostrádateľné. Niektoré modely dokážu merať aj rýchlosť pohybu objektu.

• Bushnell Yardage Pro Sport 450: Tento model má štvornásobné zväčšenie a umožňuje merať vzdialenosť od piatich do 915 metrov. Dosahy merania sú pri reflexných plochách 915 metrov, pri stromoch do 410 a pri jelenej zveri do 185 metrov. Presnosť merania je jeden meter. Rozmery prístroja sú 43 x 100 x 79 milimetrov a hmotnosť 210 gramov.
• Pentaflex 600 M 6x20: Tento diaľkomer je určený predovšetkým pre poľovníkov a uniformované zložky. Dokáže merať aj rýchlosť pohybu objektu (zveri alebo motorového vozidla) v zornom poli prístroja. Jeho účinný dosah je 6 až 600 metrov a presnosť merania ± jeden meter. Má šesťnásobné zväčšenie. Meranie rýchlosti je 0 až 300 km/hod s presnosťou ± 5 km/hod. Rozmery prístroja sú 110 x 70 x 35 milimetrov a hmotnosť s batériou 180 gramov.
• Bushnell SPORT 600: Je dostatočne malý, aby sa zmestil i do vrecka košele. Vyznačuje sa veľkou presnosťou merania vzdialenosti a jednoduchým používaním. Kompaktné rozmery a zobrazovanie vertikálneho uhla ho predurčujú na využitie pri loveckej streľbe. Účinný je od 4,5 metra do 730 metrov a poskytuje jasný obraz i pri nízkej úrovni osvetlenia. Je odolný proti dažďu a ľahký, má päťnásobné zväčšenie a hmotnosť 285 gramov.
• Swarovski Laser Guide 8x30: Ide o kombináciu ďalekohľadu série SLC s diaľkomerom s použitím laserovej technológie, to všetko v malom, ľahkom a kompaktnom prístroji. Poskytuje kvalitu obrazu a presnosť aj v zlom počasí a zlých svetelných podmienkach. Má zväčšenie 8x a dosah merania 10 až 1400 metrov.
• Optimic Rangefinder: Od výrobcu Optimic môže určiť vzdialenosť objektov do 600 metrov s presnosťou ± jeden meter. Poskytuje údaje v metroch a yardoch a je použiteľný aj v daždi alebo v hmle. Objektív má priemer 25 milimetrov, poskytuje šesťnásobné zväčšenie a zorné pole 122 metrov na kilometer. Váži 180 gramov.
• Burris puškový ďalekohľad s diaľkomerom: Tento prístroj je puškový ďalekohľad a diaľkomer s balistikou v jednom. Zväčšenie ďalekohľadu je 4 - 12 x 42, dosah diaľkomera 730 metrov s chybou merania ± jeden meter. Je chránený proti zahmlievaniu, vodotesný, nárazuvzdorný, plnený dusíkom a výrobca naň poskytuje 10-ročnú záruku. V priebehu niekoľkých sekúnd zameria cieľ, vypočíta dráhu strely a posunie zamierovaciu bodku kríža podľa výpočtu vzdialenosti, teda prispôsobí bodku balistike.
• Profesionálny pozorovací ďalekohľad Expert LRF (Pulsar): Má zabudovaný aj laserový diaľkomer. Využíva kvalitnú optickú sústavu porro priziem a unikátny patentovaný systém vizualizácie nameranej informácie v zornom poli prepúšťa niekoľkonásobne viac svetla ako LCD. Nameraná vzdialenosť sa zobrazuje v podsvietenej červenej farbe s piatimi stupňami regulácie osvetlenia a je dobre čitateľná v noci i cez deň. Umožňuje meranie aj v režime plynulého skenovania. Rozsah vzdialenosti je 5 až 1000 metrov s presnosťou jeden meter. Je vodovzdorný, plnený dusíkom a použiteľný od -20 °C do +40 °C.
• Zeiss Victory 8x26 T* PRF: Je spojením monokulárneho ďalekohľadu a laserového diaľkomera. Obsahuje balistický informačný systém na určenie zámerného bodu podľa vzdialenosti a použitého streliva. Prístroj má osemnásobné zväčšenie, priemer objektívu 26 milimetrov a zorné pole na vzdialenosť jedného kilometra 110 metrov. Je vodotesný do hĺbky jedného metra a má dioptrickú korekciu plus mínus 3,5 dioptrie. Merací rozsah je 10 až 1200 metrov. Presnosť merania vzdialenosti je do 600 metrov ± jeden meter a nad 600 metrov plus mínus pol percenta. Merací čas je maximálne 1,5 sekundy.

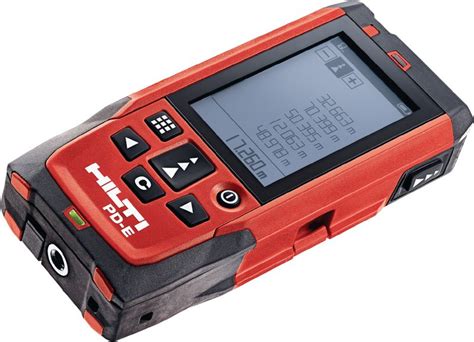

Použitie v Stavebníctve a Priemysle

Profesionálne stavebné laserové diaľkomery dokážu merať vzdialenosť až do približne 150 metrov, zatiaľ čo dlhé diaľkomery môžu merať vzdialenosť až do 1 500 metrov. Štandardné laserové merače vzdialenosti dokážu merať vzdialenosti od 40 do 150 metrov. Pre stavebné aplikácie budú dobre fungovať modely s pracovným rozsahom do 80-120m s presnosťou ±1-2mm. Väčšina zariadení pre stavebníctvo, napríklad AXIOMET AX-DL 100, ponúka účinný dosah 40-80 metrov. Pokročilejšie modely umožňujú vykonávať merania až zo vzdialenosti 120 metrov.

Prehľad Vybraných Laserových Diaľkomerov

Laserové Diaľkomery vo Vzdelávaní

Laserové diaľkomery sú vynikajúcim nástrojom pre vzdelávanie, najmä v predmetoch ako geografia alebo fyzika, kde sa vyžaduje praktické meranie a rozvoj priestorovej predstavivosti. Príkladom je model Bosch GLM 100 C Professional.

Charakteristika mobilnej technológie (Bosch GLM 100 C Professional)

• Mobilný digitálny prístroj, ktorý umožňuje presné meranie vzdialeností až do 150 metrov.
• Vďaka odolnej konštrukcii je vhodný na použitie aj v exteriéri - je vodotesný, prachuvzdorný a nárazuvzdorný.
• Namerané údaje o vzdialenosti zobrazuje v metroch s presnosťou na milimetre, čím umožňuje presné výpočty aj pri práci v mierke.
• Prístroj sa jednoducho ovláda a nevyžaduje od žiakov žiadne pokročilé digitálne zručnosti.
• Merací prístroj je určený na meranie vzdialeností, diaľok, výšok, odstupov, sklonov a výpočet plôch a objemov. Tento merací prístroj je vhodný na používanie v interiéri a exteriéri.

Aktivita: "Aby sme sa nestratili" (Geografia, 5. ročník/2. cyklus)

Zámerom tejto aktivity je rozvíjať priestorovú predstavivosť a zručnosti žiakov pri práci s mapou a mierkou. Žiaci si prakticky overia princípy tvorby plánov a merania vzdialeností v teréne pomocou digitálnych nástrojov (kompas, diaľkomer). Naučia sa prepočítavať skutočné vzdialenosti podľa mierky mapy a diskutovať o presnosti meraní. Cieľom je, aby pochopili význam máp pri orientácii v priestore a pri riešení praktických úloh každodenného života.

Správa Dát a Konektivita

V súčasnej dobe sa stáva veľmi žiaducim možnosť okamžitého ukladania nameraných hodnôt hneď do inteligentných telefónov alebo tabletov prostredníctvom rôznych fotoaplikácií. Synchronizácia GLM 100 C Professional s novou fotoaplikáciou výrazne rozširuje možnosti prenosu a manipulácie s dátami. Nameraná hodnota je napríklad prenesená priamo do požadovaného rozmeru fotografie. Tým sa šetrí čas a vylučujú sa chyby, ktoré by mohli vznikať pri ručnom zadávaní.

Všetky namerané hodnoty obsahujú informácie o dátume, čase a druhu meraní - napríklad objemu, plochy, vodorovnej alebo zvislej vzdialenosti - a je možné ich individuálne pomenovať a ľahko kedykoľvek alokovať. Ďalšou výhodou je možnosť zoskupiť jednotlivé hodnoty na jednom riadku dotykom prsta. Dáta z rôznych stavebných projektov je možné uložiť do účelovo vytvorených zložiek a odoslať snímky v JPG formáte a v PDF priamo z aplikácie, čo umožňuje spoluprácu aj na veľké vzdialenosti.

Druhou možnosťou je prenášať dáta prostredníctvom mikro USB kábla do počítača. V tomto prípade je možné exportovať zoznam posledných 50+1 uložených hodnôt meraní vo forme tabuľky a následne spracovať tieto údaje v počítači.

Dôležité Parametre Pri Výbere Diaľkomera

Na trhu je mnoho laserových diaľkomerov, ktoré sa navzájom výrazne líšia. Konštrukcia a technické parametre zariadenia by mali vyhovovať danému odvetviu, typu merania a terénu a poveternostným podmienkam, v ktorých sa bude používať. Iný špecifický diaľkomer je potrebný na meranie na staveniskách alebo v objektoch a úplne iný na meranie veľkých vzdialeností v poľnohospodárstve, v lesníctve alebo v energetike.

• Prevádzkový rozsah: Je kľúčovým parametrom. Väčšina zariadení pre stavebníctvo ponúka účinný dosah 40-80 metrov, pokročilejšie modely až 120 metrov. Dlhé diaľkomery môžu merať vzdialenosť až do 1 500 metrov.
• Presnosť merania: Je rovnako dôležitá ako prevádzkový rozsah. Väčšina diaľkomerov na krátke a stredné vzdialenosti meria s toleranciou 5 mm, profesionálne modely dosahujú presnosť 1 mm na kilometer.
• Priemer laserového bodu: Závisí od vzdialenosti a typu meraného objektu. Zvyčajne sa pohybuje od 6 do 60 mm a priamo ovplyvňuje presnosť meracieho zariadenia - čím nižšia je minimálna zobrazená jednotka, tým vyššia je presnosť merania.
• Odolnosť voči vode a prachu (stupeň krytia IP): Je veľmi dôležitá pri používaní v teréne. Pre stavebné práce je vhodné vybrať výrobok so správnym stupňom krytia IP (napr. IP54 a vyšší), aby sa znížilo riziko poškodenia zariadenia.

Bezpečnosť Pri Používaní

Pri priestorových meraniach pomocou laserových diaľkomerov je dôležité mať na pamäti, že laserové lúče môžu byť pre ľudské oko nebezpečné. Preto sa musíte pred namierením laserového lúča na objekt uistiť, že v blízkosti nie je nikto ohrozený. Väčšina laserových meračov vzdialenosti je vybavená laserom triedy 2, ktoré sú pri náhodnom kontakte bezpečné pre oči, ale aj tak je nevyhnutné zabrániť priamemu nasmerovaniu lúča do očí.
