Laserové diaľkomery: Kompletný sprievodca presným meraním

Laserový diaľkomer je zariadenie, ktoré využíva laserový lúč na meranie vzdialenosti k cieľu. Laserové diaľkomery sú nepostrádateľné meracie nástroje, ktoré sa hodia pri stavebných prácach, rekonštrukciách, dokončovacích prácach, v armáde, v lesníctve, športe, energetike, poľovníctve a poľnohospodárstve, a všade tam, kde je potrebné rýchlo a presne určiť vzdialenosť, uhol, alebo meranie sklonu.

Laserové diaľkomery sú často uprednostňované pred inými typmi diaľkomerov, pretože poskytujú presnejšie merania a možno ich použiť v širokom rozsahu podmienok vrátane slabého osvetlenia a nepriaznivých poveternostných podmienok. Naše nástroje na meranie vzdialeností poskytujú merania s maximálnou presnosťou. Sú tiež relatívne malé a prenosné, vďaka čomu sa ľahko prenášajú a používajú v teréne.

Ako funguje laserový diaľkomer?

Laserové diaľkomery ako vysoko presný a rýchly merací nástroj pracujú jednoducho a efektívne. Nižšie si podrobne rozoberieme, ako laserový diaľkomer funguje. Laserový diaľkomer sa zvyčajne skladá z laserového žiariča, prijímača a mikroprocesora.

1. Laserové vyžarovanie

Činnosť laserového diaľkomeru začína vyžarovaním laseru. Vo vnútri laserového diaľkomeru sa nachádza laserový vysielač, ktorý je zodpovedný za vyžarovanie krátkeho, ale intenzívneho laserového impulzu. Vysoká frekvencia a krátka šírka impulzu umožňujú tomuto laserovému impulzu dosiahnuť cieľový objekt vo veľmi krátkom čase. Laserový žiarič vyšle pulz laserového svetla.

2. Odraz laserového lúča

Pulz laserového svetla zasiahne cieľ a odrazí sa späť. Keď laserový impulz zasiahne cieľový objekt, časť laserovej energie je cieľovým objektom absorbovaná a časť laserového svetla sa odrazí späť. Odrazený laserový lúč nesie informáciu o vzdialenosti cieľového objektu.

3. Príjem laserového lúča

Laserový diaľkomer má vo vnútri aj prijímač na príjem odrazeného laserového lúča, ktorý deteguje vracajúce sa svetlo. Tento prijímač filtruje nežiaduce svetlo a prijíma iba odrazené laserové impulzy, ktoré zodpovedajú laserovým impulzom z laserového vysielača.

4. Meranie času

Keď prijímač prijme odrazený laserový impulz, vysoko presný časovač vo vnútri laserového diaľkomeru zastaví hodiny. Tento časovač dokáže presne zaznamenať časový rozdiel Δt medzi vysielaním a príjmom laserového impulzu. Čas alebo fázový posun, kým impulz prejde k cieľu a späť, meria mikroprocesor.

5. Výpočet vzdialenosti

Pomocou časového rozdielu Δt dokáže laserový diaľkomer vypočítať vzdialenosť medzi cieľovým objektom a laserovým diaľkomerom pomocou jednoduchého matematického vzorca. Tento vzorec je: vzdialenosť = (rýchlosť svetla × Δt) / 2. Keďže rýchlosť svetla je známa konštanta (približne 300 00rov za sekundu), vzdialenosť sa dá ľahko vypočítať meraním časového rozdielu Δt. Potom mikroprocesor vypočíta vzdialenosť k cieľu pomocou rýchlosti svetla v metóde času letu alebo pomocou rýchlosti svetla.

Táto metóda merania má výhody vysokej presnosti, vysokej rýchlosti a bezkontaktnosti, vďaka čomu sa laserový diaľkomer široko používa v rôznych oblastiach. Laserové diaľkomery vysielajú elektromagnetické impulzy v laserových lúčoch prostredníctvom svojich systémov optoelektroniky. Ďalšie systémy diaľkomera spracujú lúč na meranie vzdialenosti.

Typy meracích metód

• Systém zariadenia meria vzdialenosť analýzou času cesty v dvoch rovinách na základe fázového oneskorenia vyslanej a odrazenej EM vlny.
• Ďalšie meranie vzdialenosti na základe lasera je priame meranie času prechodu impulzu z diaľkomera do cieľa a naopak. Táto metóda sa používa v pulzných laserových diaľkomeroch.
• Existujú aj laserové diaľkomery, ktoré vykonávajú interferometrické meranie vzdialenosti. To je bezpochyby najpresnejšia a najrýchlejšia metóda meranie vzdialenosti, ale interferometrické diaľkomery sú drahé a náchylné na poškodenie.

Vlastnosti a výhody laserových diaľkomerov

Elektronické merače vzdialenosti nahrádzajú zvinovacie metre a eliminujú ľudské chyby, vďaka čomu zabezpečujú dokonalú realizáciu vašich projektov. Tieto meracie nástroje pomáhajú skrátiť čas strávený meraním vzdialeností, plôch a objemov. Stlačením tlačidla získate presné merania za zlomok času, ktorý by ste potrebovali pri použití tradičných metód.

V porovnaní s ich optickými a ultrazvukovými náprotivkami, laserové diaľkomery sú najfunkčnejšie a technologicky najvyspelejšie meracie nástroje. Ich hlavná výhoda, okrem mimoriadne presných meraní (+/- 1-5 mm na km), je skutočnosť, že ich môže používať len jedna osoba. Optické diaľkomery vyžadujú aspoň dve osoby naraz. Laserové diaľkomery sú tiež menej náchylné na chyby v meraní spôsobené nesprávnym umiestnením nástroja a inými chybami obsluhy.

Naše špičkové laserové merače vzdialenosti MILWAUKEE® sú navrhnuté tak, aby vám umožňovali vykonávať úlohy s vyššou presnosťou a efektívnosťou. Laserové merače vzdialenosti MILWAUKEE® sú neuveriteľne všestranné a vybavené tak, aby zvládli širokú škálu meracích úloh.

Kompaktnosť a odolnosť

Naše meracie nástroje sú kompaktné, tenké a ľahké a sú navrhnuté tak, aby sa ľahko prenášali a pohodlne sa zmestili na opasok na náradie alebo do vrecka. Všetky naše meracie nástroje majú stupeň krytia IP54, ktorý poskytuje ochranu proti prachu a vode, čo zaručuje ich odolnosť v náročných podmienkach na pracovisku.

Rozsiahle meracie funkcie

Naše elektronické merače vzdialenosti ponúkajú meracie rozsahy až do 100 m a každý merací nástroj má niekoľko meracích funkcií, ktoré používateľom umožňujú sčítať a odčítať hodnoty a vypočítať lineárne vzdialenosti, objemy a plochy. Obsahujú aj zabudovaný 3-polohový automatický referenčný výklopný kolík, ktorý uľahčuje meranie v rohoch a na okrajoch.

A čo viac, väčšina profesionálnych laserových diaľkomerov je vybavená elektronickou pomôckou na vyrovnávanie, funkciou automatickej kalibrácie, a ponúkajú možnosť vykonávať merania na základe Pytagorovej rovnice alebo funkcie "maliar". Tieto nástroje vám tiež umožňujú vykonávať kontinuálne merania, oneskorené merania, merať súčet alebo rozdiel plôch, a merať objem.

Základné meranie vzdialenosti s laserovými nástrojmi sú veľmi rýchle a jednoduché. Stačí zapnúť zariadenie, umiestniť laserový bod na povrch, a spustiť meranie. Obzvlášť zaujímavá je funkcia nepretržitého merania, pretože umožňuje merať najvyššie a najnižšie hodnoty a potom porovnať rozdiel v jednom meracom cykle. Procesory a algoritmy rýchlo vypočítajú plochu alebo objem miestnosti. Ak chcete vykonať tieto merania, jednoducho vyberte správnu možnosť z ponuky zariadenia, meranie dĺžky povrchu, a potom vykonajte kolmé meranie.

Profesionálne laserové diaľkomery, ako napr. EXTECH DT60M, umožňujú vykonávať merania aj pomocou matematických funkcií. Táto funkcia je založená na algoritme Pytagorovej rovnice. Pomáha operátorovi merať výšku objektu, pomocou dvoch meracích bodov ako referenčných bodov. Ide o mimoriadne užitočnú funkciu.

Aplikácie laserových diaľkomerov

Laserové diaľkomery sú bežne používané v bezpečnostných, priemyselných a civilných aplikáciách, kde je kritické presné meranie vzdialenosti. Od výpočtu plochy podlahy pre inštaláciu podlahových krytín až po určenie výšky stropov pre vzduchotechnické systémy - náš sortiment výrobkov ponúka jednoduchý systém „namier a stlač“, ktorý môže obsluhovať jedna osoba.

V poľnohospodárstve, laserový merač vzdialenosti sa používa okrem iného na meranie pôdy.

Výber správneho laserového diaľkomeru

Existuje mnoho laserových diaľkomerov na trhu a navzájom sa od seba výrazne líšia. Konštrukcia a technické parametre zariadenia by mali vyhovovať danému odvetviu, typu merania, a terénu a poveternostným podmienkam, v ktorých sa bude používať. Potrebujete špecifický diaľkomer na meranie na staveniskách alebo v objektoch, a úplne iný na meranie veľkých vzdialeností v poľnohospodárstve, v lesníctve, alebo v energetike.

Prevádzkový rozsah

Prevádzkový rozsah je kľúčovým parametrom každého laserového diaľkomeru. Väčšina zariadení pre stavebníctvo, napríklad AXIOMET AX-DL 100, ponúka účinný dosah 40-80 metrov. Pokročilejšie modely umožňujú vykonávať merania až zo vzdialenosti 120 metrov. Štandardné laserové merače vzdialenosti dokážu merať vzdialenosti od 40 do 150 metrov. Profesionálne modely dokážu merať vzdialenosť až do 1 500 metrov.

Laserový merač vzdialenosti MILWAUKEE® 100 m obsahuje pokročilú digitálnu funkciu automatickej nivelácie, ktorá zvyšuje presnosť pri meraní veľkých vzdialeností.

Presnosť merania

Prevádzkový rozsah laserového diaľkomeru je dôležitý, ale jeho presnosť merania je rovnako dôležitá. Laserové diaľkomery umožňujú vykonávať merania v interiéri aj exteriéri s presnosťou 1 mm na kilometer. Väčšina diaľkomerov na krátke a stredné vzdialenosti meria s toleranciou 5 mm. Pre stavebné aplikácie, modely s pracovným rozsahom do 80-120m s presnosťou ±1-2mm budú dobre fungovať.

Priemer laserového bodu

Priemer laserového bodu závisí od vzdialenosti a typu meraného objektu. Napríklad, laserový bod bude oveľa menej viditeľný na mokrej omietke ako na starej tehlovej stene alebo betónovom podklade. Zvyčajne, laserové body laserových diaľkomerov majú priemer 6 - 60 mm. Tento parameter priamo ovplyvňuje presnosť meracieho zariadenia. Čím nižšia je minimálna zobrazená jednotka, tým vyššia je presnosť merania.

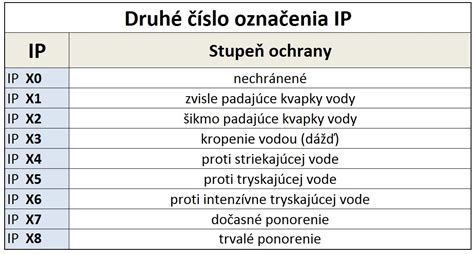

Stupeň krytia IP

Odolnosť voči vode a prachu je pri používaní laserového diaľkomeru v teréne veľmi dôležitá. Na stavebné práce je dobré vybrať si výrobok so správnym stupňom krytia IP. Tým sa zníži riziko poškodenia zariadenia pri preprave a pri meraní vo vysoko zaťaženom alebo vlhkom prostredí, ako aj počas zrážok. Áno, laserové merače vzdialenosti sa môžu používať vo vonkajšom prostredí. Avšak, je vhodné vybrať si model s vysokým stupňom krytia IP (napríklad IP54).

Bezpečnosť používania

Pri priestorových meraniach pomocou laserových diaľkomerov musíte mať na pamäti, že laserové lúče sú pre ľudské oko nebezpečné. Preto sa musíte pred namierením laserového lúča na objekt uistiť, že v blízkosti nie je nikto ohrozený. Väčšina laserových meračov vzdialenosti je vybavená laserom triedy 2, ktoré sú pri náhodnom kontakte bezpečné pre oči.

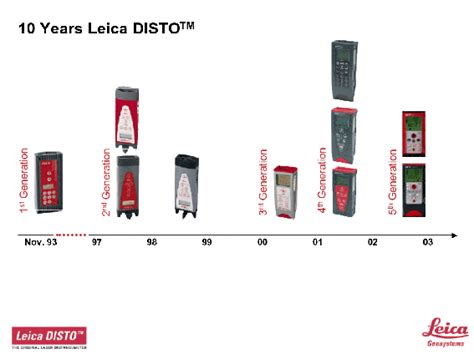

Prehľad modelov laserových diaľkomerov

Na trhu je dostupných mnoho modelov od rôznych výrobcov, ktoré sa líšia svojimi vlastnosťami a dosahom. Tu je prehľad niektorých z nich:

Okrem samotných diaľkomerov sú k dispozícii aj užitočné príslušenstvá. Držiak - adaptér Leica LSA360 slúži na pripevnenie prístrojov Leica DISTO X3/X4/D510/D810/S910.
