Laserový Diaľkomer: Princíp, Technológia a Všestranné Použitie

Úvod: Neoddeliteľný Nástroj Moderných Dní

Laserové diaľkomery sú nepostrádateľné meracie nástroje, ktoré sa hodia pri stavebných prácach, rekonštrukciách, dokončovacích prácach, v armáde, v lesníctve, športe, energetike, poľovníctve, poľnohospodárstve a všade tam, kde je potrebné rýchlo a presne určiť vzdialenosť, uhol, alebo meranie sklonu. Laserové diaľkomery sú najčastejšie používané meracie prístroje, ktoré umožňujú rýchle meranie vzdialenosti a iné priestorové merania. Laserové diaľkomery ako vysoko presný a rýchly merací nástroj pracujú jednoducho a efektívne.

Prvý laser na svete bol prvýkrát vyvinutý Maymanom, vedcom z Hughes Aircraft Company v roku 1960. Americká armáda čoskoro na tomto základe uskutočnila výskum vojenských laserových zariadení. V roku 1961 prvý vojenský laserový diaľkomer prešiel demonštračným testom americkej armády. Laserový diaľkomer je prístroj, ktorý využíva laser na presné meranie vzdialenosti cieľa (známy aj ako laserový diaľkomer). Má výhody nízkej hmotnosti, malého objemu, jednoduchého ovládania, rýchlej a presnej rýchlosti a jeho chyba je len jedna pätina až stotina v porovnaní s inými optickými diaľkomermi.

Základný Princíp Fungovania Laserového Diaľkomeru

Ako funguje laserový diaľkomer? Základným princípom je meranie času, za ktorý svetlo prejde k cieľu a od neho. Tento princíp sa nazýva aj technológia laserového času letu (ToF).

1. Laserové vyžarovanie: Činnosť laserového diaľkomeru začína vyžarovaním laseru. Vo vnútri laserového diaľkomeru sa nachádza laserový vysielač, ktorý je zodpovedný za vyžarovanie krátkeho, ale intenzívneho laserového impulzu. Vysoká frekvencia a krátka šírka impulzu umožňujú tomuto laserovému impulzu dosiahnuť cieľový objekt vo veľmi krátkom čase.
2. Odraz laserového lúča: Keď laserový impulz zasiahne cieľový objekt, časť laserovej energie je cieľovým objektom absorbovaná a časť laserového svetla sa odrazí späť. Odrazený laserový lúč nesie informáciu o vzdialenosti cieľového objektu.
3. Príjem laserového lúča: Laserový diaľkomer má vo vnútri aj prijímač na príjem odrazeného laserového lúča. Tento prijímač filtruje nežiaduce svetlo a prijíma iba odrazené laserové impulzy, ktoré zodpovedajú laserovým impulzom z laserového vysielača.
4. Meranie času: Keď prijímač prijme odrazený laserový impulz, vysoko presný časovač vo vnútri laserového diaľkomeru zastaví hodiny. Tento časovač dokáže presne zaznamenať časový rozdiel Δt medzi vysielaním a príjmom laserového impulzu.
5. Výpočet vzdialenosti: Pomocou časového rozdielu Δt dokáže laserový diaľkomer vypočítať vzdialenosť medzi cieľovým objektom a laserovým diaľkomerom pomocou jednoduchého matematického vzorca. Tento vzorec je: vzdialenosť = (rýchlosť svetla × Δt) / 2. Keďže rýchlosť svetla je známa konštanta (približne 299 792 458 metrov za sekundu), vzdialenosť sa dá ľahko vypočítať meraním časového rozdielu Δt.

Laserový diaľkomer teda funguje tak, že vysiela laserový impulz, meria časový rozdiel medzi jeho vysielaním a príjmom a potom pomocou súčinu rýchlosti svetla a časového rozdielu vypočíta vzdialenosť medzi cieľovým objektom a laserovým diaľkomerom. Táto metóda merania má výhody vysokej presnosti, vysokej rýchlosti a bezkontaktnosti, vďaka čomu sa laserový diaľkomer široko používa v rôznych oblastiach.

Technológie Merania Vzdialenosti: Pulzná a Fázová Metóda

Laserové meranie vzdialenosti sa meria pomocou lasera ako zdroja svetla. Laserový diaľkomer vo všeobecnosti používa dve metódy na meranie vzdialenosti: pulznú metódu a fázovú metódu. Delí sa na kontinuálny laser a pulzný laser podľa spôsobu prevádzky lasera.

Pulzná Metóda

Proces pulzného určovania vzdialenosti je nasledovný: laser vyžarovaný diaľkomerom je odrazený meraným objektom a následne prijímaný diaľkomerom. Diaľkomer súčasne zaznamenáva spiatočný čas lasera. Polovičný súčin rýchlosti svetla a spiatočného času je vzdialenosť medzi diaľkomerom a meraným objektom. Presnosť merania vzdialenosti pulznou metódou je vo všeobecnosti okolo ±1 metra. Táto metóda sa používa v pulzných laserových diaľkomeroch. Laserové diaľkomery vysielajú elektromagnetické impulzy v laserových lúčoch prostredníctvom svojich systémov optoelektroniky. Laserový lúč sa odráža od povrchu cieľa a vracia sa do diaľkomera. Ďalší laser-na základe meranie vzdialenosti je priame meranie času prechodu impulzu z diaľkomera do cieľa a naopak.

Fázová Metóda

Technológia merania fáz využíva kontinuálne vlnové lasery, ktoré na rozdiel od pulzných laserov vyžarujú nepretržite a majú konštantnú frekvenciu. Táto technológia sa spolieha na vlnovú povahu laserov, najmä na ich fázovú informáciu. Pri fázovom meraní sa vyžarovaný laserový lúč po dopade na cieľový objekt odráža späť a fáza sa porovnáva s pôvodne vyžarovaným laserom. Laserový lúč je pred vyžarovaním modulovaný na špecifickú frekvenciu, čo vytvára rozpoznateľnú fázovú značku medzi odrazeným a vyžarovaným lúčom. Keď sa odrazený laser vráti do prijímača, systém zistí rozdiel vo svojej fáze od fázy pôvodne vyžarovaného lasera. Treba poznamenať, že fázové meranie nemeria fázu infračerveného alebo laserového žiarenia, ale fázu signálu modulovaného infračerveným alebo laserovým žiarením. Presnosť zariadenia na meranie fázy závisí vo veľkej miere od optimalizácie jeho vnútorných algoritmov.

Interferometrické Meranie

Existujú aj laserové diaľkomery, ktoré vykonávajú interferometrické meranie vzdialenosti. To je bezpochyby najpresnejšia a najrýchlejšia metóda merania vzdialenosti, ale interferometrické diaľkomery sú drahé a náchylné na poškodenie.

Nižšie uvádzame tabuľku porovnávajúcu pulznú a fázovú metódu:

Kľúčové Komponenty Laserového Diaľkomeru

Moduly laserových diaľkomerov hrajú dôležitú úlohu v moderných technológiách a sú široko používané v oblastiach vysoko presného merania vzdialenosti.

• Laserový Vysielač

  Laserový vysielač je základnou súčasťou modulu laserového diaľkomeru, ktorý zvyčajne používa laserovú diódu alebo vysoko presný laser. Jeho hlavnou funkciou je generovanie a vyžarovanie laserových lúčov, ktoré sa potom používajú na meranie vzdialenosti. Laserový vysielač musí zabezpečiť stabilitu a dostatočnú intenzitu laserového lúča, aby sa zabezpečilo, že laser môže presne dosiahnuť cieľ a vrátiť sa.

• Fotodetektor

  Úlohou fotodetektora je detekovať laser odrazený späť od cieľa. Tieto detektory sú zvyčajne vysoko citlivé lavínové fotodiódy alebo PIN diódy, ktoré dokážu zachytiť veľmi slabé laserové signály. Keď je odrazený laser zachytený detektorom, detektor ho premení na elektrický signál.

• Elektronická Procesorová Jednotka

  Jednotka elektronického spracovania je zodpovedná za príjem elektrického signálu z fotodetektora a jeho spracovanie na extrahovanie informácií o vzdialenosti. To zahŕňa zosilnenie signálu, filtrovanie šumu a vykonávanie výpočtov fázy alebo časového letu. Spracované dáta sú nakoniec konvertované na špecifické informácie o vzdialenosti, ktoré môžu byť výstupom do iných zariadení alebo systémov.

• Optické Komponenty

  Optické komponenty, ako sú šošovky a filtre, sa používajú na optimalizáciu vyžarovania a príjmu laserov. Niektoré diaľkomery sú vlastne ďalekohľadmi.

Charakteristiky a Funkcie Moderných Diaľkomerov

Laserové diaľkomery sú najfunkčnejšie a technologicky najvyspelejšie meracie nástroje. Ich hlavná výhoda, okrem mimoriadne presných meraní (+/- 1-5 mm), je skutočnosť, že ich môže používať len jedna osoba. Optické diaľkomery vyžadujú aspoň dve osoby naraz.

Prevádzkový Rozsah a Presnosť

Prevádzkový rozsah je kľúčovým parametrom každého laserového diaľkomeru. Štandardné laserové merače vzdialenosti dokážu merať vzdialenosti od 40 do 150 metrov. Profesionálne stavebné laserové diaľkomery dokážu merať vzdialenosť až do približne 150 metrov. Dlhé-diaľkomery môžu merať vzdialenosť až do 1 500 metrov, a ak je laser vyžarovaný nepretržite, merací rozsah môže dosiahnuť približne 40 km. Väčšina zariadení pre stavebníctvo ponúka účinný dosah 40-80 metrov. Pokročilejšie modely umožňujú vykonávať merania až zo vzdialenosti 120 metrov. Väčšina diaľkomerov na krátke a stredné vzdialenosti meria s toleranciou 5 mm. Priemer laserového bodu závisí od vzdialenosti a typu meraného objektu; zvyčajne majú laserové body priemer 6 - 60 mm.

Rozšírené Funkcie

Väčšina profesionálnych laserových diaľkomerov je vybavená elektronickou pomôckou na vyrovnávanie, funkciou automatickej kalibrácie a ponúkajú možnosť vykonávať merania na základe Pytagorovej rovnice alebo funkcie "maliar". Tieto nástroje vám tiež umožňujú vykonávať kontinuálne merania, oneskorené merania, merať súčet alebo rozdiel plôch a merať objem.

• Kontinuálne meranie: Táto funkcia umožňuje merať najvyššie a najnižšie hodnoty a potom porovnať rozdiel v jednom meracom cykle.
• Pytagorova rovnica: Profesionálne laserové diaľkomery umožňujú vykonávať merania aj pomocou matematických funkcií, ako je algoritmus Pytagorovej rovnice. Pomáha operátorovi merať výšku objektu pomocou dvoch meracích bodov ako referenčných bodov.
• Výpočet plochy a objemu: Procesory a algoritmy rýchlo vypočítajú plochu alebo objem miestnosti. Ak chcete vykonať tieto merania, jednoducho vyberte správnu možnosť z ponuky zariadenia, meranie dĺžky povrchu a potom vykonajte kolmé meranie.

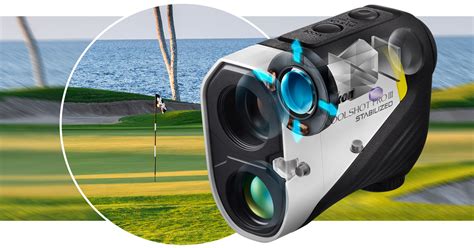

• FlagSeeker: Špeciálny režim skenovania s využitím predovšetkým pre golf. Vďaka nemu je možné odmerať vzdialenosť k vlajke, aj keď sa vám môže stať, že odmeriate aj vzdialenosť objektov za cieľom. Vyhnete sa tak chybám, ku ktorým by mohlo dôjsť, pretože ruka nie je statív a pri zameraní nezacielite presne.

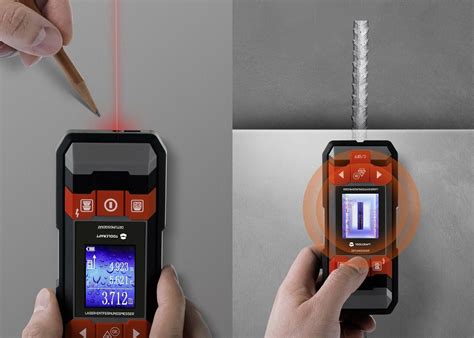

Základné meranie vzdialenosti s laserovými nástrojmi sú veľmi rýchle a jednoduché. Stačí zapnúť zariadenie, umiestniť laserový bod na povrch a spustiť meranie.

Všestranné Aplikácie Laserových Diaľkomerov

Oblasti použitia laserových diaľkomerov sú mimoriadne široké a rozmanité:

• Stavebníctvo a meranie budov: V stavebníctve sa moduly laserových diaľkomerov používajú na rýchle a presné meranie vzdialeností a výšok, ako je meranie výšky budov, veľkosti miestností atď. Využívajú sa pri stavebných prácach, rekonštrukciách a dokončovacích prácach.
• Priemyselná automatizácia: V oblasti priemyselnej automatizácie sú moduly laserových diaľkomerov široko používané v navigačných systémoch robotov. Presným meraním polohy a vzdialenosti prekážok môžu roboty autonómne plánovať cesty, vyhýbať sa kolíziám a zlepšovať efektivitu a bezpečnosť práce. Používajú sa aj na presné polohovanie objektov, ako je automatické triedenie a polohovanie obrobkov na výrobných linkách.
• Vojenské a bezpečnostné zložky: Široko sa používajú pri prieskume bojiska, zameriavaní cieľov tankov, lietadiel, lodí a delostrelectva, ako aj v protiteroristických operáciách a pre políciu pri riešení prípadov dopravných nehôd.
• Príroda a poľnohospodárstvo: Uplatnenie nájdu v lesníctve, poľovníctve (meranie výšky mrakov, lietadiel, rakiet a umelých satelitov), topografickom prieskume a poľnohospodárstve.
• Šport a voľný čas: Predovšetkým v golfe pre presné určenie vzdialenosti k vlajke.
• Ostatné oblasti: Sila, ochrana vody, komunikácia, životné prostredie, geológia, požiarne inžinierstvo, navigácia, železnica, nehnuteľnosti.

Dôležité Aspekty Používania a Bezpečnosti

Bezpečnosť Lasera

Pri priestorových meraniach pomocou laserovými diaľkomermi musíte mať na pamäti, že laserové lúče sú pre ľudské oko nebezpečné. Väčšina laserových meračov vzdialenosti je vybavená laserom triedy 2, ktoré sú pri náhodnom kontakte bezpečné pre oči. Preto sa musíte pred namierením laserového lúča na objekt uistiť, že v blízkosti nie je nikto ohrozený. Vlnová dĺžka 1064 nm je škodlivá pre ľudskú pokožku a oči, najmä ak sa oko náhodne dotkne lasera s vlnovou dĺžkou 1064 nm, poškodenie oka môže byť trvalé. Preto v zahraničných krajinách vreckový laserový diaľkomer úplne zakázal laser 1064 nm. Pre laserové sortimenty 905 nm a 1540 nm to nazývame „bezpečné“. Pre laserový diaľkomer 1064 nm to nazývame „nebezpečným“ kvôli jeho potenciálnemu poškodeniu ľudského tela.

Pozrite sa rovno vpred a nepoužívajte ďalekohľad na pozorovanie hladkého reflexného povrchu, aby ste nemali zranenie ľudského oka. Nezabudnite zmerať podľa bezpečnostných pokynov v prístrojovej príručke. Pri meraní v teréne nesmerujte emisný prístav nástroja na slnko, aby ste nespálili fotosenzor nástroja.

Vplyv Prostredia a Objektu Merania

Rovina meracieho objektu musí byť kolmá na svetlo. Normálne je na presné meranie vzdialenosti potrebný úplný reflexný hranol, zatiaľ čo diaľkomer používaný na meranie domu sa priamo meria odrazom hladkej steny, hlavne preto, že vzdialenosť je relatívne blízko signálu odrážaného svetlom. Intenzita je dosť veľká. Musí byť vertikálny, inak je spätný signál príliš slabý a nedá sa získať presná vzdialenosť. Rovina objektu môže byť meraná aj ako difúzny odraz. V praktických projektoch sa tenká plastová doska použije ako reflexná plocha na vyriešenie problému vážneho difúzneho odrazu.

Odolnosť voči vode a prachu je pri jeho používaní v teréne veľmi dôležitá. Na stavebné práce je dobré vybrať si výrobok so správnym stupňom krytia IP. Tým sa zníži riziko poškodenia zariadenia pri preprave a pri meraní vo vysoko zaťaženom alebo vlhkom prostredí, ako aj počas zrážok. Merače vzdialenosti sa môžu používať vo vonkajšom prostredí. Avšak, je vhodné vybrať si model s vysokým stupňom krytia IP (napr. IP65 alebo IP67) na ochranu pred prachom a vlhkosťou. Pod silným slnečným žiarením sú cieľové objekty na dlhé vzdialenosti ťažké vidieť a potrebujú používať ďalekohľady a iné príslušenstvo.
