Výber správneho komínového systému a odvodu spalín je kľúčový pre bezpečnú a efektívnu prevádzku vykurovacích zariadení, ako sú kondenzačné a turbo kotly. Na trhu existuje široká škála systémov, ktoré sa líšia materiálom, konštrukciou a určením pre rôzne typy palív a prevádzkových režimov.
Typy Komínových Systémov a Ich Využitie
Na odvod spalín sa používajú rôzne typy komínových systémov, ktoré sú navrhnuté tak, aby vyhovovali špecifickým požiadavkám kotlov a prostredia inštalácie.

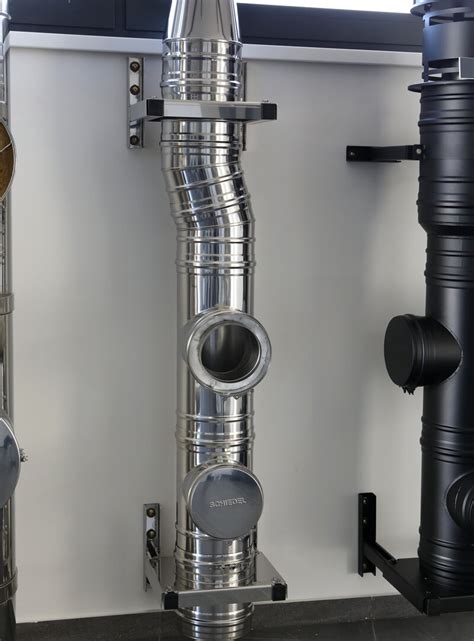

Nerezové Komínové Systémy
Trojvrstvový systém CERASTEEL z nehrdzavejúcej ocele s izostatickou vložkou je univerzálne riešenie vhodné pre všetky typy palív a spotrebičov pracujúcich vo vákuu aj v pretlaku. Trojvrstvový vysokotlakový systém z nehrdzavejúcej ocele Almeva HDW25 je určený na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Tento systém je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke, je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
Všestranný trojvrstvový komínový systém Almeva Triple DW25 z nehrdzavejúcej ocele je tiež vhodný pre všetky typy palív a všetky typy spotrebičov, ktoré pracujú v podtlakovej aj pretlakovej prevádzke. Model Almeva Triple DW25 black je vhodný na vnútorné aj vonkajšie inštalácie.
Jednovrstvový vysokotlakový systém Almeva HEW z nehrdzavejúcej ocele triedy 1.4404 je vhodný na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke, je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku. Koncentrický dymovodný systém z nehrdzavejúcej ocele ALMEVA Double DK je vyrobený z ocele odolnej voči kyselinám a vlhkosti.
Plastové Systémy Odvodu Spalín
Plastové systémy sú obzvlášť vhodné pre kondenzačné kotly kvôli ich odolnosti voči kyslému kondenzátu. Plastový systém odvodu dymu LAS sa skladá z pevných rúrok a tvaroviek z materiálu PPH, PPH/nerezová oceľ, s povrchovou úpravou biely komaxit. Ponúka sa ako jednovrstvový v priemeroch od 60 mm do 315 mm alebo ako koncentrický v priemeroch od 60/100 mm do 200/300 mm.
Plastový systém odvodu dymu CAS pozostáva z pevných rúrok, tvaroviek s odbočkami 45°, 87° a príslušenstva PPH. Systém je dostupný ako jednovrstvový v priemeroch od 60 mm do 315 mm a ako koncentrický systém s bielym plášťom z nehrdzavejúcej ocele v priemeroch od 110/160 mm do 200/300 mm.
Plastový systém odvodu spalín sa skladá z koncentrických plných rúr PPH a tvaroviek z rôznych materiálov, vrátane vysokoleštenej nehrdzavejúcej ocele, komaxitovaného bieleho plechu, matnej nehrdzavejúcej ocele a nehrdzavejúcej ocele s nepozinkovaným medeným povlakom. Je určený najmä pre komíny vo vonkajšom prostredí.
Systém odvodu spalín LIL a LIB pozostáva z koncentrických pevných rúrok a tvaroviek z PPH/nerezovej ocele s vysokým leštením alebo bieleho komaxitu z nerezovej ocele. Tieto systémy sú určené predovšetkým pre vedenia spalín vo vnútornom prostredí. Plastový systém odvodu spalín LIK sa skladá z koncentrických pevných rúrok a tvaroviek PPH/PPH a je určený najmä pre komíny vo vnútornom prostredí.
Jednovrstvový plastový systém odvodu dymu FLEX pozostáva z flexibilných hadíc, tvaroviek a príslušenstva. Je špeciálne navrhnutý na zasúvanie do rovných a šikmých komínových prieduchov. Jednovrstvový plastový systém odvodu spalín STARR sa skladá z pevných rúrok, tvaroviek a príslušenstva PPH. Je určený najmä na použitie v interiéri a na vložkovanie priamych komínových prieduchov.

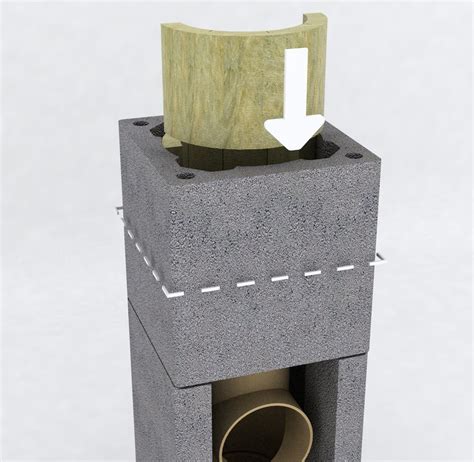

Keramické a Trojzložkové Komínové Systémy

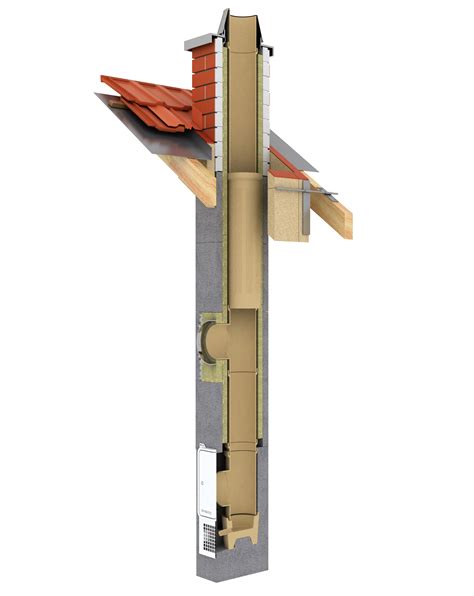

Trojzložkové komínové systémy EIB a EIZ sa používajú na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá a môžu sa používať v podtlakovom aj pretlakovom režime. Jedná sa o kompletný trojzložkový komínový systém najvyššej kvality, ktorý sa skladá z tvárnice, tepelnej izolácie a keramickej šamotovej vložky.
Komínový systém využíva špeciálne šamotové vložky označenia D3P1, (D4P1) určené pre odvod spalín plynových spotrebičov. Komínové tvárnice systém využíva univerzálne ako systém Tuma Therm plus o veľkosti 35x35x33 cm. Pre vymedzenie šamotu používa nerezové dištančné objímky. Vysoká kondenzačná ímka obsahuje protizápachovú smyčku a závit na odvod kondenzu.
Komíny Schiedel sú jednotkou na trhu systémov na odvod spalín a ponúkajú cenovo dostupné riešenia v kvalite Schiedel, ako aj kvalitný časom overený komín s tenkostennou izostatickou keramickou vložkou a hrdlovým spojom. Schiedel má aj komín určený pre pasívne a nízkoenergetické domy.
Komíny LEIER využívajú najmodernejšiu technológiu, aby zabezpečili znižovanie energetickej náročnosti pri vykurovaní. Dokážu zužitkovať podstatne väčšiu časť energie obsiahnutej v palive, čo má za následok menšie množstvo, ale hlavne nižšiu teplotu spalín, ktoré prúdia do komína. Vytvorená para zo spalín v komíne skondenzuje a v mnohých prípadoch sa z nej stáva až agresívna kyselina. Keramické vložky používané v komínoch Leier vykazujú dlhodobú odolnosť voči týmto agresívnym látkam. Izolované komínové systémy Leier vďaka tomu poskytujú to najlepšie riešenie odvodu spalín na dlhú dobu. Okrem toho umožňujú pripojenie širokej škály vykurovacích zariadení a tiež dokážu zabezpečiť vzduch potrebný pre spaľovanie cez komínovú hlavicu z exteriéru.
Odkúrenie pre Rôzne Typy Kotlov
Ponúkame široký sortiment komponentov na odkúrenie nekondenzačných (turbo) aj kondenzačných plynových kotlov. Väčšina systémov je určená pre vnútornú inštaláciu, s výnimkou inox fasádneho dymovodu, ktorý je vhodný aj pre vonkajšiu montáž.
Odkúrenie pre Turbo Kotly
Systémy určené pre plynové kotly s teplotou spalín do 200 °C sú vyrobené z hliníka, ktorý je odolný voči kondenzátu. Prevádzka môže byť podtlaková alebo pretlaková. V ponuke sú súosé dymovody ø60/100 mm alebo ø80/125 mm, ako aj jednoduché odkúrenie ø60 mm alebo ø80 mm. Systém nasáva vzduch cez plechovú vonkajšiu rúrku a odvádza spaliny cez vnútornú hliníkovú rúrku. Tieto systémy sú certifikované podľa STN EN 1856-1:2003.
Pri turbo kotloch, ako je napríklad Protherm Tiger 24KTZ, je možné riešiť dymovod aj do pôvodného tehlového komína, pričom je možné použiť hliníkovú vložku. Kotol môže nasávať vzduch z vonkajšej strany cez stenu alebo z miestnosti. Na kondenzačný kotol by ste nemali použiť starý dymovod z klasických kotlov, používajú sa plastové s tesnením, keďže po nich steká kondenz.
BBQ Food Cold Smoke Generator - How to assemble it - How it works
Odkúrenie pre Kondenzačné Kotly
Tieto systémy sú určené pre kondenzačné a nízkoteplotné kotly (plyn/olej) s maximálnou teplotou spalín v hrdle kotla 120 °C a pracujúce v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa používa polypropylén, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný. Systémy sú dostupné vo vyhotovení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou polypropylénovou rúrkou a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou. Pre vonkajšie použitie je k dispozícii súosé odkúrenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.

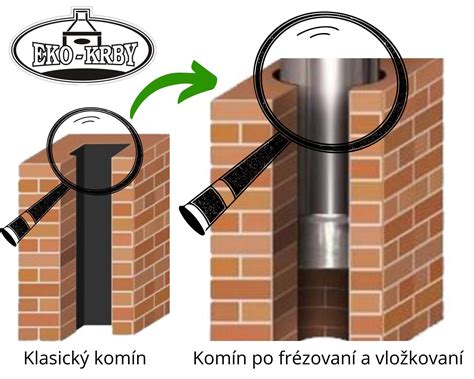

Pri inštalácii kondenzačného kotla je vždy nutné použiť plastový dymovod, ktorý je možné vložiť aj do starého komína. Existujú aj komíny špeciálne prispôsobené na kondenzačné kotly, ale použitie plastového dymovodu je zvyčajne cenovo výhodnejšie.
Systém je vhodný ako spoločný komín pre viacero pripojení plynových spotrebičov na viacerých podlažiach. Používa sa na odvod spalín z plynových a kondenzačných kotlov s maximálnou teplotou spalín na hrdle spotrebiča 120 °C a je určený pre podtlakové aj pretlakové spalinové cesty. Pre kotly ako Protherm Gepard 18/24 Mov (low NOx) je možné použiť rôzne typy odťahov spalín, vrátane turbo hlavy na odvod spalín bez potreby komína.
Dôležité Aspekty a Časté Chyby pri Inštalácii Komínov
Dobrú funkčnosť napojenia kotla do vykurovacej sústavy ukáže previerka odborníkom, výpočet podľa normy a pravidelná starostlivosť. Podcenenie ktorejkoľvek časti môže viesť k vážnym problémom.

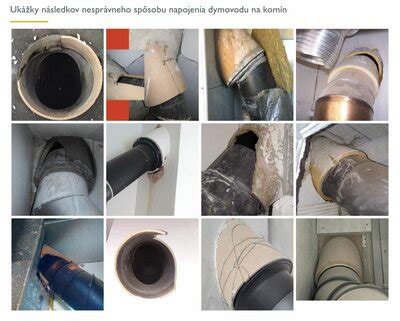

Nesprávne Dimenzovanie a Napojenie
Niekto si môže myslieť, že podľa výstupného prierezu na kotle musí byť aj prierez komínového prieduchu, čo je omyl. Okrem tohto omylu sa často neberie do úvahy ani výška komína a atmosférické tlaky. Dymovod, ktorý je napojený profesionálnymi dielmi napevno - bez akejkoľvek dilatácie do šamotového hrdla, sa vplyvom teploty roztiahne tak, že odtrhne šamotové zaústenie. Prípojka kotla má mať menší vnútorný prierez, 5-milimetrovú medzeru na dilatáciu, ktorú zabezpečí tesnenie „azbestovou“ šnúrou. Nestabilné zaústenie mali riešiť konzolami, dilatačnými prvkami, ktoré profesionálni výrobcovia dokážu vyrobiť.
Problémy s Kondenzáciou a Dechtom
Vplyvom nízkych teplôt v pivničnom priestore, polohy domu priamo pod horou a „škrtenia“ kotla na minimálne horenie (aby sa nemuselo často prikladať) teploty splodín dosahovali 40 až 60 °C. To viedlo k vnútornému orosovaniu, rosa na seba postupne viazala častice dymu a tak sa vytváral decht - vlhká čierna usadenina. Toto je nevhodný materiál a zapojenie dvoch spotrebičov do komína, ktorý je poddimenzovaný, je tiež nesprávne.
Chybné Zapojenie a Bezpečnostné Riziká
Oba kotly majú prerušovač ťahu, pričom každý z nich znižuje podtlakovú silu komína. Problém vzniká, keď sa zabúda zrátať výkony oboch spotrebičov, výstupné prierezy hrdiel a zabezpečiť redukciu v časti, kde sa napája jeden kotol do druhého, do spoločného dymovodného zberača.
Domáci si myslel, že na spotrebič na tuhé palivo nepotrebuje komínový ťah. Jeho cieľom bolo vykúriť odpadovým teplom susednú miestnosť, kadiaľ cez stenu viedol vodorovne dymovodnú rúru. 90-stupňové kolená vytvorili turbulentné zlomy, účinná výška komína bola taká nízka, že išlo doslova o život. Podtlaková sila komína bola totiž taká nízka, že mu to jednoducho nemohlo fungovať.
Ohľadne ohybných hadíc, treba ich zapájať profesionálne. Nešťastím je, že nikto neurobil prepočet odporu a ani nezmeral podtlakovú silu komína. Koncentrické zapojenie na komín tak, že na odvod spalín slúži jednoplášťová hliníková nevyspádovaná rúra, ktorej prierez sa ani postupne po každom pripojení spotrebiča nezväčšuje, nie je správne. Ležaté rozvody v tej istej šachte, kde sú plynové spotrebiče napojené takzvanými husacími krkmi, znižujú tlakovú tesnosť jednotlivých spojov a tiež aj podtlakovú silu komína, ktorá nebude mať takú silu, aby mohla spaliny z ležatých rozvodov vytiahnuť. Hlavný dymovod by sa mal napájať na hlavný zberač pod uhlom 45 stupňov.
Porovnanie správnej a nesprávnej inštalácie
| Aspekt | Správna inštalácia | Nesprávna inštalácia |
|---|---|---|
| Dimenzovanie | Výpočet podľa normy, zohľadnenie výkonu kotla a výšky komína. | Odvod spalín podľa výstupného prierezu kotla, bez zohľadnenia výšky a tlakov. |
| Dilatácia | Zabezpečená medzera (napr. 5 mm) s tesnením pre tepelnú rozťažnosť. | Dymovod napevno, bez dilatácie, vedie k poškodeniu šamotového hrdla. |
| Pripojenie viacerých spotrebičov | Súčet výkonov spotrebičov, dimenzovanie zberača, redukcie. | Napojenie do poddimenzovaného komína, zníženie ťahu. |
| Ochrana káblov | Všetko oddelené, v zvláštnych šachtách; antikorový komín s plášťom. | Elektrické káble opreté o neopláštený antikorový komín. |
| Kondenzát | Použitie materiálov odolných voči kyslému kondenzátu, správne vyspádovanie. | Hliníkové vložky pre kondenzačné kotly, chýbajúci odvod kondenzátu. |
Zodpovednosť a Normy
Čo ak sú napojené na falcované hliníkové rúry, ktoré sú už čiastočne zatečené, a stabilizáciu celého komína má zaistiť PUR pena v podlahovej časti? Okrem toho, že PUR pena sa môže vznietiť, zabránilo sa aj potrebnej dilatácii komína. Vedú tu dve rúry na plynový spotrebič a jedna na tuhé palivo. Neuveriteľné je, že realizačná firma a aj kominári odsúhlasili takúto realizáciu, a pritom je proti norme a logike, že popri antikorovom neopláštenom komíne v spoločnej šachte vedú elektrické káble, ktoré sa opierajú o komín. Ako to má byť správne? Všetko oddelené a vo zvláštnych šachtách. Komínové telesá môžu byť spolu, ale iba ak antikorový komín dostane plášť. Veď predsa musí odolať prípadnému vnútrokomínovému požiaru. Keby sem dali viacvrstvový komínový systém alebo komíny obmurovali, situácia by nebola taká nebezpečná.
Myslíte si, že v konečnom dôsledku nesie za takúto fušerinu zodpovednosť firma, ktorá to spáchala? Omyl! V prvom rade je podľa našich zákonov hneď po uplynutí záručnej lehoty (2 roky, vyhláška 414) zodpovedný správca alebo užívateľ nehnuteľnosti. Neznalosť nielenže neospravedlňuje pred zákonom, ale v tomto prípade ohrozuje aj zdravie obyvateľov domu. Mali by si buď zavolať niekoho nezávislého, alebo by o tom mal rozhodnúť kominár. Len neviem, ako bude kominár posudzovať horizontálne časti, keď nemá ani kameru a nikto nevie urobiť tlakovú skúšku komínov. Turbokotlík s malým vyústením, kolienkom a navyše opačné vyspádovanie - smerom dolu do komína. Tu veru nemôže fungovať výmena vzduchu. Ktorá firma domácim potvrdila záručný list kotla, keď ani komín nevyvložkovali? Zapojenie by bolo možné iba vtedy, ak by súčasťou inštalácie bol aj rozdeľovač, ktorý by zabezpečil, aby jedna časť rúry bola vyhradená na nezávislé nasávanie a druhá by slúžila ako odtok pri vyústení kotla. Rúra by však musela byť vyspádovaná v správnom smere pod uhlom 10 stupňov.
Zapamätajte si: Komín musí byť viacvrstvový.
Praktické Tipy a Často Kladené Otázky
- Výmena starého turbo kotla za kondenzačný: Ak máte starý kotol Protherm Tiger s turbo odvodom spalín a chcete ho vymeniť za nový Protherm Tiger Condens 25 kkz 42, na kondenzačný kotol by ste nemali použiť starý dymovod z klasických kotlov. Používajú sa plastové s tesnením, keďže po nich steká kondenz.
- Použitie existujúceho komína: Ak by ste dávali nový kondenzačný kotol, tak do starého komína dáte len plastový dymovod o priemere 60 mm. Toto by bolo asi najjednoduchšie riešenie. Na kondenzačný kotol potrebujete plastový dymovod, takže môžete použiť aj doterajší komín. Existuje aj rúra o priemere 60 mm, samozrejme klasický kotol musí byť odstavený.
- Dĺžka dymovodu pre turbo kotol: Pre turbo kotol Protherm Gepard 23 MTV, výrobca uvádza, že do dĺžky 4,5 metra je možné použiť 60/100. K tomu je potrebný krátky kus na odvod kondenzátu kvôli záruke.
- Prívod vzduchu pre kondenzačný kotol: Ak sa pýtate, či je možné zaviesť odvod spalín do starého vertikálneho komína pri zostave Duo-tec compact 1,24+bojler 125l a či si takýto kotol dokáže nasávať vzduch z miestnosti, odpoveď je, že odvod spalín je možné zaviesť plastovou rúrou do komína a kotol dokáže nasávať vzduch aj z miestnosti.
- Horizontálny odvod spalín cez stenu: Áno, je to možné, avšak pri starom dome.
- Dymovod pre peletové kachle: Flexibilnú rúrku pretlakovú 80 mm je možné použiť na odvod spalín do komína z peletových kachlí.
- Prečo bojler vypína: Ak bojler vypína asi raz za týždeň, môže to byť kvôli nahromadeniu spalín, čo znamená, že komín nemá dostatočný ťah.
- Dimenzovanie dymovodu pre kondenzačné kotly: Pri kondenzačnom kotle Protherm Tiger Condens, ktorý bude umiestnený vedľa starého murovaného komína, v ktorom bude vedený aj nový komín od tohto kotla (dĺžka asi 5-6 m), pri takýchto rozmeroch Vám bude stačiť aj 60/100, ktorý je aj cenovo výhodnejší. Pre Buderus Logamax Plus GB072-14 je možné použiť plastový komín na odťah spalín s priemerom 80/125mm.
