Prestavba klasického kotla na peletky: Sprievodca modernizáciou vykurovania

Aj vy patríte k slovenským domácnostiam, ktoré na vykurovanie používajú klasické vykurovacie kotle? Väčšina domácností používa na vykurovanie svojich priestorov klasické kotle s ručným prikladaním tuhých palív. Tieto kotle spaľujú širokú škálu paliva, avšak náklady na jeho zaobstaranie nie sú nízke. Obsluha kotla s častým ručným prikladaním vyžaduje aj veľa času. Pritom účinnosť sa pohybuje len cca okolo 55%! Klasické vykurovacie kotle vyžadujú množstvo času na neustále prikladanie a palivo do nich nie je zrovna najlacnejšie. Za klasické palivo sa považuje drevo, drevené uhlie či zemný plyn.

Uspornejšie a ekologickejšie je spaľovanie drevenej štiepky, brikiet či pilín automatickým kotlom. Radi by sme vám preto predstavili najmodernejšie možnosti vykurovania v automatických spaľovacích peciach na drevenú štiepku, brikety či piliny.

Čo obnáša prestavba kotla na peletky?

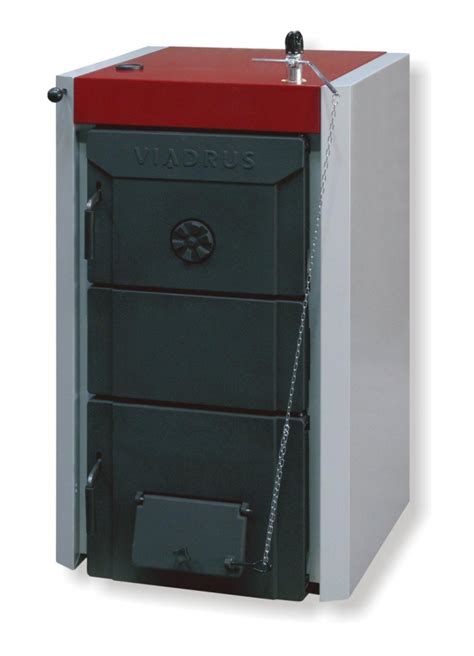

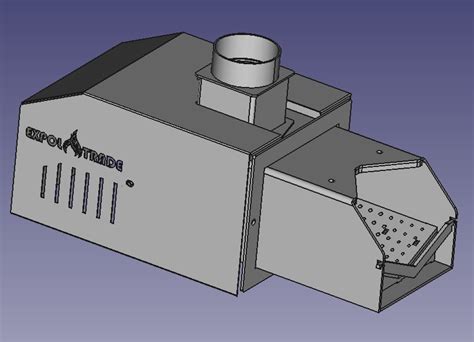

Prestavba kotla na peletky zahŕňa inštaláciu špecializovaného zariadenia. Zostava peletového horáka s regulátorom prevádzky kotla a so zásobníkom na palivo je určená k prestavbe liatinových kotlov VIADRUS (HERCULES U22, HERCULES U26, ECONOMY U22), ATTACK FD, ATTACK SOLID FIRE, BUDERUS G211 a iné. Súprava umožňuje prevádzku kotla a jeho automatické zapaľovanie a vyhasínanie v závislosti na potrebách vykurovanej sústavy. Peletový horák je vybavený automatickým čistením spaľovacieho priestoru v prípade, ak sa v peletovom horáku budú spaľovať pelety horšej kvality (agropelety, pelety z kôry stromov a pod.) alebo obilie, ktoré vytvárajú na horáku “príškvarky”. Horák sa potom čistí automaticky pohybom proti škrabke. Nečistoty ako popol a “príškvarky” vypadnú otvorom v rošte. Existuje aj možnosť spolupráce kotla s iným zdrojom tepla, ako sú plynový kotol, teplovodný krb, elektrický kotol alebo tepelné elektrické zdroje.

Medzi konkrétne príklady prestavby patria: Prestavba kotla Viadrus U22 Myjava, Prestavba kotla Viadrus U26 Horňany.

Praktické skúsenosti a výzvy pri prestavbe

Prestavba kotla na peletky je reálnym a funkčným riešením. Cez víkend som spravil asi najviac zatracovanú prestavbu, a to viadrus u22d 5cl na peletový horák. Prestavba trvala asi dve hodiny, lebo bolo treba zmontovať zásobník. Jedná sa o sadu od firmy Klimosz, 16kw samočistenie posuvným roštom. Prvé dojmy sú zmiešané. Spaľujem lacné tmavé pelety, ktoré robia spekanec, ale inak hrejú OK. Teplota spalín 115 max, podávanie 7 pauza 55 vent 12%. Žiadne sadze ani decht. Kotol je v pôvodnom zapojení, samotiaž.

Súčasťou prestavby bývajú aj prispôsobenia ovládania. Na jednotke nefungujú teplotné čidlá, iba jedno, to hlavné. Samotné čistenie roštu je trochu divné. Rošt je zasunutý, pri čistení sa vysunie a znovu zasunie, čím sa moc neočistí. Poprepájal som to tak, aby bol vysunutý a pri čistení sa zasunie a opäť vysunie. Problém bol aj s izbovým termostatom. Izba sa nahriala, termostat dal pokyn na vypnutie (izbový termostat nie je súčasťou dodávky), lenže jednotka na kotle kotol nevypla, pretože kotol mal menej ako 55 stupňov (samotiaž, hrubé rúry...). Bolo treba ofajčiť riadiacu jednotku, aby si myslela, že kotol má viac ako 55 stupňov. Zatiaľ toľko, kúri sa, teplo je, termostat spína. Dobrý deň, v rodinnom dome tiež používam tento kotol s prestavbou sadou na pelety o výkone 25 Kw s izbovým regulátorom na starý rozvodný systém bez 4 cestného regulátora.

Optimalizácia prevádzky a úspory paliva

Po niekoľkých týždňoch testovania je možné dosiahnuť významné úspory. Kamarát mi znížil rýchlosť obehového čerpadla z 1 rýchlosti o polovicu. Použil na to zásuvku s potenciometrom, ktorú kúpil kedysi v Lidli za cca 5 EUR. Všetky teploty ostali nastavené ako predtým. Výkon horáka je nastavená omnoho menej na 5 podávanie 40 prestávka 25 ventilátor. A najpodstatnejšie je to, že spotreba peliet sa znížila o 50%. Niekedy stačí málo a dá sa dosiahnuť veľa.

K regulácii čerpadla je dôležitá faktická poznámka: Obehové čerpadlo používa 1 fázový asynchrónny motor, ktorého otáčky nemožno regulovať bežnou reguláciou za 5 eur. Na to je potrebný frekvenčný menič.

Nastavenie horáka je kľúčové pre efektivitu. Prosím Vás, aké má byť nastavenie vzduchu na tomto horáku pri peletách? Ja mám slabší horák, ale 50kg je aj tak dosť. Teraz keď je -10 noc a -5 deň mám spotrebu cca 35kg/deň t.j. cca 140kW/d t.j. cca 5,8 kW/h. Nekúrim zbytočne moc, cez deň 21,5, noc 20. Čo sa týka nastavenia vzduchu, je dôležité aké máte peletky a ťah komína. Ja som vyskúšal 8 vzoriek peliet, každá vzorka bola celkom iná. Režimy sa striedajú na základe vnútornej teploty, riadi to bezdrôtový izbový termostat.

Tabuľka: Príklad nastavenia horáka a spotreby (orientačné hodnoty)

Nasledujúca tabuľka sumarizuje príklad optimalizovaných nastavení z praxe:

Čo by mohlo byť zle nastavené, keď mám takú vysokú spotrebu peliet? Jediná šanca je zmerať teplotu spalín, ak je do 130, max 150, je to OK. Ja keby kúrim na 22,5 a keby vykurujem 200m, mal by som spotrebu okolo 65-70kg/deň. Myslím, že Vaša spotreba je OK a zodpovedá tepelným stratám domu, možno 10 percent by sa dalo nahnať s turbulátormi a nejakou ďalšou prekážkou pred horákom (ja tam mám kus železa). Lze snadno primárně ušetřit 20% pelet, sekundárně dalších 15-20. Primární řešení je "strčit" hořák do jiného kotlového tělesa, sekundární řešení je zateplení domu.

Vplyv kvality peliet a riešenie problémov

Skúsil som nové peletky. Vraj z tvrdého dreva, sú také tmavšie, viď foto. Zo začiatku som bol spokojný, majú málo a ľahký popol. Na vreci je udaná výhrevnosť 21MJ. Problém nastal až časom. Kotol začal dechtovať. Predošlé peletky to nerobili, práve naopak, kotol mal na sebe skôr prach ako sadze alebo dehet. Kotol má stále 35-40 °C, tak ako aj mal. Neviem ako je možné, že predtým sa to netvorilo a teraz sa začalo. Horák som rozobral, vyčistil (niektoré diery v rošte boli upchaté), ale robí to stále. Nevie mi niekto poradiť, či peletky z tvrdého dreva nepotrebujú viac vzduchu, alebo menej, alebo neviem čo? Alebo obsahujú viac vlhkosti? (meral som, odvážil, vysušil odvážil, skoro rovnako) Alebo triesloviny? Proste prečo tak strašne dechtujú (viem že kotol je studený, ale tie predtým to nerobili).

Návrat k pôvodným peletám často vyrieši problém. Vrátil som pôvodné pelety a je to OK. Kotol sa usušil a je zase čistý po pár ometeniach. Ten decht sa už potom nezväčšoval, bola ho len tenká vrstva a stále rovnaká, takže žiadna katastrofa. Musím ale napísať, že účinnosť zadechtovaného kotla je lepšia, ako účinnosť zaprášeného, alebo zasadzovaného. Zistené podľa teploty spalín. Kúrim stále kotol 37, vnútri 22, spaliny do 110, komín čistý. A ďalšia vec, starý Viadrus je stroj naprosto nevhodný pre túto kapitalistickú spotrebnú dobu. Slúži dobre, dlho, vydrží studenú spiatočku, ide na samotiaž, a je univerzálny aj pre nové technológie. Keby boli všetky kotly takéto, topenári by nemali čo žrať :)

Ekonomické hľadisko: Prestavba starého kotla vs. kúpa nového

Mnohí pochybujú o zmysle prestavby starých kotlov. Tu sa ukázal borec, ktorý všetko vie. Ja sa tematikou kúrenia zaoberám už nejaký ten čas, pochodil som nejaké tie výstavy, bol som u niekoľkých ľudí, čo kúria originál peletákmi a poviem pravdu, že úpravu, ktorú tu opisuje pán schvaľujem. Samozrejme, dnes sa mnohí poľskí, tureckí a chorvátski výrobcovia naháňajú za vysokou efektivitou, ale dajú si to aj patrične zaplatiť. Bežný kotol okolo 20kW stojí min. 3000e a viac, samozrejme, že to musia dopájať len oni a taktiež nie sú lacní. Najlepšie na tom je, že nikto netuší akú budú mať tieto moderné kotle životnosť. Každopádne, horáky sú často krát na nižšej úrovni ako ten čo použil pán. Zhrnul by som to asi tak, že možno má moderný kotol o 10% vyššiu účinnosť ako spomínaný Viadrus s peletovým horákom, ale na strane druhej sa dá ušetriť asi 4000e, ktoré kým ušetríte na nižšej spotrebe paliva v modernom kotli, uplynie taká doba, že už bude možno po smrti.

Kotol má 22 rokov, horák fungoval 7 rokov, všetko maximálna spokojnosť bez veľkých zásahov a investícií, a môžem povedať, že prestavba nebola blbosť. Ani starý Viadrus nie je blbosť. Tento rok vzhľadom na situáciu na trhu s peletkami som bol nútený odstaviť U22D+horák. Momentálne TC voda voda, pri cene 0,2€kwh mám spotrebu za teplo cca rovnakú, ako keď stáli pelety 200€/tona. Kúril by som ďalej peletami za cenu 240€/tona.

Nastavenie regulácie a prevádzky

Teplota vody na výstupe kotla je max. 37°C? Áno, pri týchto teplotách vonku (deň noc 5-8) to stačí. Keď mrzlo, bolo to max 44. Môj regulátor umožňuje min. teplotu len 50°C. Regulátor je ST 495. Regulátor má tri úrovne kúrenia, 100, 50, 30 %. Úroveň sa prepne na základe logiky regulátora s nárastom, alebo poklesom približujúcej sa nastavenej teploty. Izbový regulátor mi vypne celé kúrenie po dosiahnutí izbovej teploty a po poklese o 1°C zase zapne. Denne cca 10 krát. Teplota v dome cez deň max. 22,5°C, v noci o jeden stupeň menej. Ja mám obehové čerpadlo, bez štvorcestného ventilu, ktoré zapína pri 40°C. Menej sa nedá nastaviť. Bolo by dobré kúriť na menšiu teplotu, aby tak často nezapínalo kúrenie a radšej kúrilo stále.

Presne tak, neustálym zapaľovaním a vyhasínaním okrem iného likvidujete zapaľovač. Je lepšie kúriť stále na minimum, v prípade klesnutia teploty pod nastavenú izbovú teplotu termostat zopne a navýši výkon kotla, keď sa nakúri, výkon zasa klesne, ale nikdy nevyhasne. U mňa je to minimum 1kg/h, keď nastavím menej, oheň sa neudrží. V tomto nastavení mám doma teplo a teda kotol vôbec nepridáva. Spotreba za deň je teda 24x1kg. Menej sa nedostanem. Jedine žeby som išiel s vyhasínaním, a to nastavím až tak koncom marca, keď už nebude treba toľko kúriť a bude sa zapaľovať navečer 1x za deň. Moja riadiaca jednotka tiež nejde nastaviť pod 55st, muselo sa ju ojekabatiť.

"Presne tak, neustálym zapaľovaním a vyhasínaním okrem iného likvidujete zapaľovač."...neviem, ale ja fungujem na tom, že horák sa zapne a vypne podľa izbového termostatu a zapaľovač cca 6-7 rokov zatiaľ funguje, keď aj doslúži cena cca 30€ nového ma nezruinuje, ale neviem si predstaviť, žeby som kúril nonstop, či už z dôvodu dechtovania. Viem o tom, ale ak by som chcel min 120, musel by som zvýšiť výkon horáka, a to by bolo moc horko doma. Mám nerez vložku v komíne, takže nie je problém, rúra je suchá, mierny kondenzát je hore na vývode z komína asi do 30 cm od hora. Pre mňa, ako som tu už písal, je nevyhasínať. Je ale treba mať dobrý komín, aby pri nízkom výkone nedechtoval. Samozrejme na jeseň a na jar dochádza cez deň, keď je slnečno, ku prekurovaniu, vtedy treba nechať vyhasínať. Alebo behať v trenkách. Tá pauza 55 je čoho pauza?

Riešenie problémov s horákom

Dobrý deň, mám prestavbovú sadu na pelety od firmy Klimosz na kotol Viadrus U26, všetko išlo fasa, ale dnes mi začalo robiť to, že mi začal kolísať plameň, rozpáli to na 300 stupňov a potom to spadne na 100 alebo 70 a kotol sa začne vypínať a potom zapínať, nedrží to teplotu plameňa... a voda v kúrení je pri tom na 25C... nechápem kde môže byť chyba... ventilátor ide, pelety krásne padajú, šnek funguje len to nehorí ako má, stále ho vypína, znižuje teplotu plameňa a potom pridáva, viete poradiť?

Jaké máte časy podání a prodlevy? Má kotel teploměr teploty spalin? Jaká je závislost funkce hořáku na změřených hodnotách? Co vám píše na displeji? Už som to poriešil, dostával málo paliva, chlapík čo mi to predal tvrdil, že je všetko nastavené, chvíľu to išlo a potom nastal ten problém, tak som nevedel čo s tým, nakoniec som mu pridal na peletách, dostáva viac peliet a už to funguje ako má... Aké je optimálne nastavenie, ak také niečo je? Na tej celej vecičke myslím podávanie peliet, funkciu ventilátora a podobne?
